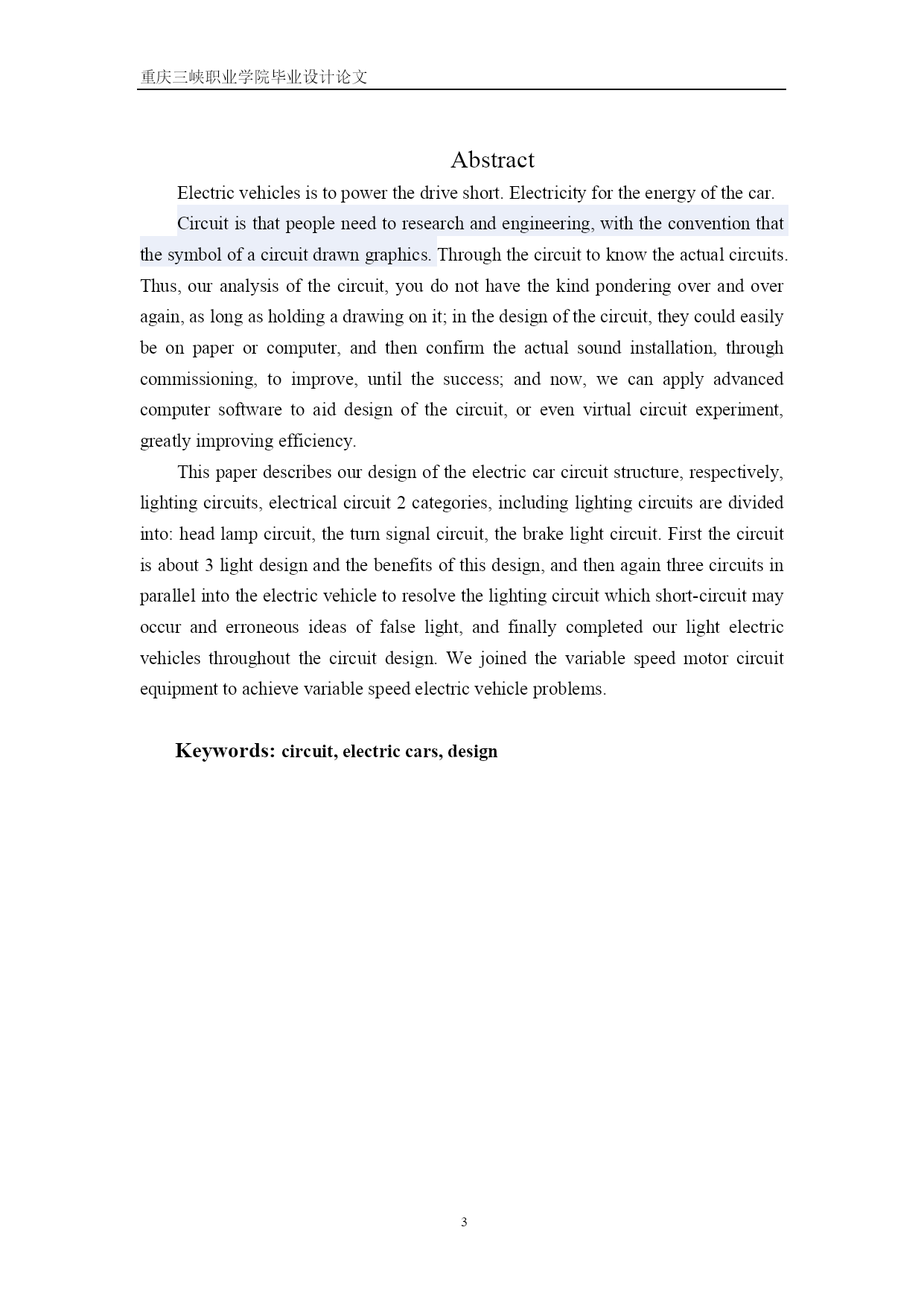

重庆三峡职业学院毕业设计论文毕业设计电动车电路设计课题名称：专业：汽车技术服务与营销班级：2008级1班姓名：舒斌学号：08043118指导：向波重庆三峡职业学院机械工程系二〇一〇年十二月一日摘要电动车简而言之就是以电力为驱动。以电力为能源的车。电路图是人们为了研究和工程的需要，用约定的符号绘制的一种表示电路结构的图形。通过电路图可以知道实际电路的情况。这样，我们在分析电路时，就不必把实物翻来覆去地琢磨，而只要拿着一张图纸就可以了；在设计电路时，也可以从容地在纸上或电脑上进行，确认完善后再进行实际安装，通过调试、改进，直至成功；而现在，我们更可以应用先进的计算机软件来进行电路的辅助设计，甚至进行虚拟的电路实验，大大提高了工作效率。本文主要说明了，我们设计的电动车的电路结构，分别有灯光电路，电机电路2大类，其中灯光电路又分为：前照灯电路，转向灯电路，刹车灯电路。首先分别讲述了3个灯光电路的设计方案和这样设计的好处，然后又把3个电路并联成为整个电动车的灯光电路再解决其中可能出现的短路与误亮的错误思想，最后就完成了我们整个电动车的灯光电路的设计。电机电路我们加入了变速设备实现了电动车变速问题。关键字：电路图电动车设计AbstractElectricvehiclesistopowerthedriveshort.Electricityfortheenergyofthecar.Circuitisthatpeopleneedtoresearchandengineering,withtheconventionthatthesymbolofacircuitdrawngraphics.Throughthecircuittoknowtheactualcircuits.Thus,ouranalysisofthecircuit,youdonothavethekindponderingoverandoveragain,aslongasholdingadrawingonit;inthedesignofthecircuit,theycouldeasilybeonpaperorcomputer,andthenconfirmtheactualsoundinstallation,throughcommissioning,toimprove,untilthesuccess;andnow,wecanapplyadvancedcomputersoftwaretoaiddesignofthecircuit,orevenvirtualcircuitexperiment,greatlyimprovingefficiency.Thispaperdescribesourdesignoftheelectriccarcircuitstructure,respectively,lightingcircuits,electricalcircuit2categories,includinglightingcircuitsaredividedinto:headlampcircuit,theturnsignalcircuit,thebrakelightcircuit.Firstthecircuitisabout3lightdesignandthebenefitsofthisdesign,andthenagainthreecircuitsinparallelintotheelectricvehicletoresolvethelightingcircuitwhichshort-circuitmayoccuranderroneousideasoffalselight,andfinallycompletedourlightelectricvehiclesthroughoutthecircuitdesign.Wejoinedthevariablespeedmotorcircuitequipmenttoachievevariablespeedelectricvehicleproblems.Keywords:circuit,electriccars,design目录中文摘要...................................................................2英文摘要...................................................................31小组成员及其工作的分配......................................................5
