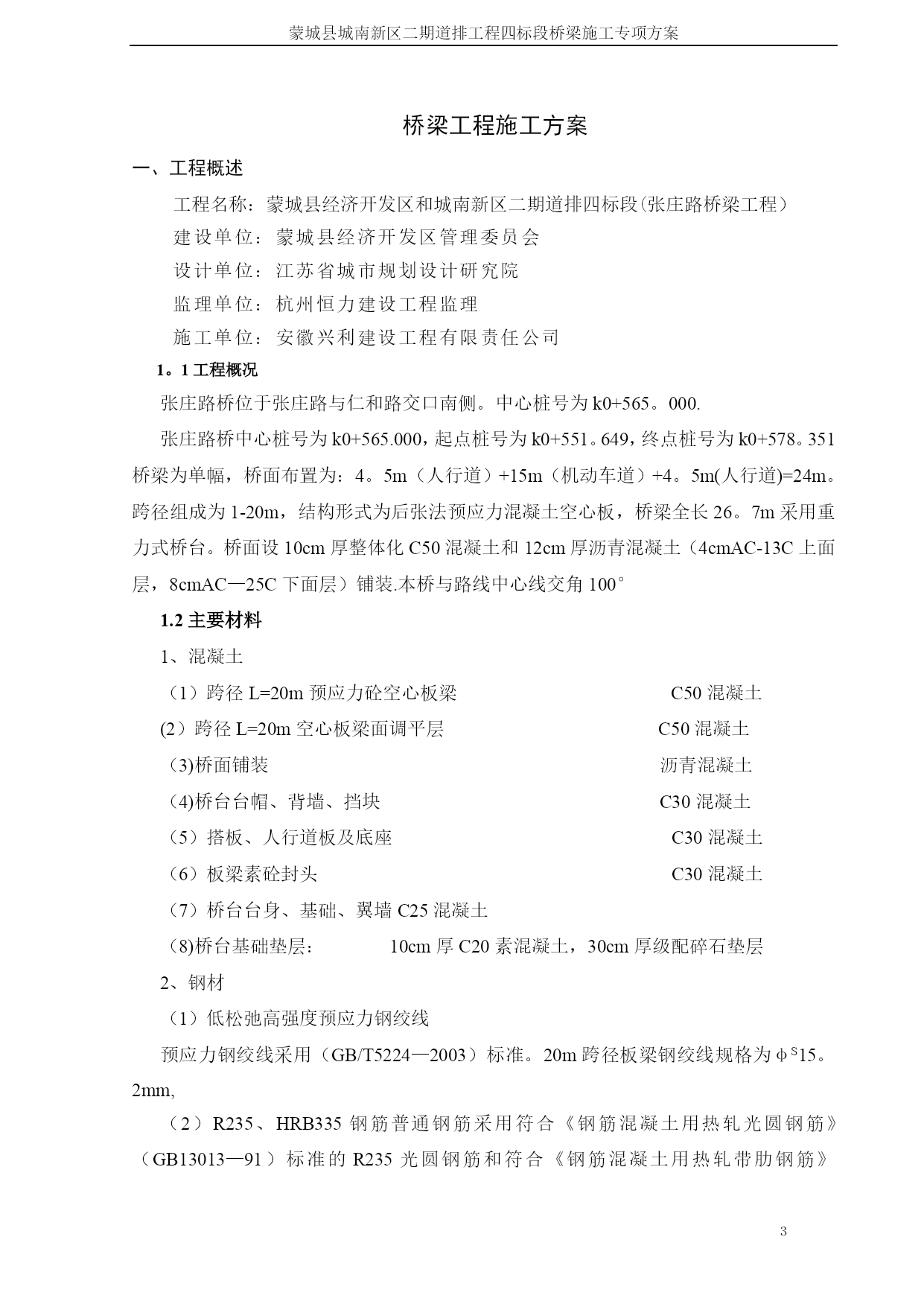

蒙城县城南新区二期道排工程四标段桥梁施工专项方案PAGE３２桥梁施工方案2【实用文档】doc文档可直接使用可编辑，欢迎下载蒙城县城南新区二期道排工程四标段桥梁施工专项方案审核:审批:安徽省兴利建设工程有限责任公司四标段项目部2011年2月16日桥梁工程施工方案一、工程概述工程名称：蒙城县经济开发区和城南新区二期道排四标段(张庄路桥梁工程）建设单位：蒙城县经济开发区管理委员会设计单位：江苏省城市规划设计研究院监理单位：杭州恒力建设工程监理施工单位：安徽兴利建设工程有限责任公司1。1工程概况张庄路桥位于张庄路与仁和路交口南侧。中心桩号为k0+565。000.张庄路桥中心桩号为k0+565.000，起点桩号为k0+551。649，终点桩号为k0+578。351桥梁为单幅，桥面布置为：4。5m（人行道）+15m（机动车道）+4。5m(人行道)=24m。跨径组成为1-20m，结构形式为后张法预应力混凝土空心板，桥梁全长26。7m采用重力式桥台。桥面设10cm厚整体化C50混凝土和12cm厚沥青混凝土（4cmAC-13C上面层，8cmAC—25C下面层）铺装.本桥与路线中心线交角100°1.2主要材料1、混凝土（1）跨径L=20m预应力砼空心板梁C50混凝土(2）跨径L=20m空心板梁面调平层C50混凝土（3)桥面铺装沥青混凝土（4)桥台台帽、背墙、挡块C30混凝土（5）搭板、人行道板及底座C30混凝土（6）板梁素砼封头C30混凝土（7）桥台台身、基础、翼墙C25混凝土（8)桥台基础垫层：10cm厚C20素混凝土，30cm厚级配碎石垫层2、钢材（1）低松弛高强度预应力钢绞线预应力钢绞线采用（GB/T5224—2003）标准。20m跨径板梁钢绞线规格为φS15。2mm,（2）R235、HRB335钢筋普通钢筋采用符合《钢筋混凝土用热轧光圆钢筋》（GB13013—91）标准的R235光圆钢筋和符合《钢筋混凝土用热轧带肋钢筋》(GB1499-98)标准的HRB335螺纹钢筋。(3）钢板:桥梁钢板采用符合《碳素结构钢》（GB700-2006)标准的Q235钢板。3、其他（1）支座：预应力砼空心梁板采用圆板式橡胶支座，其性能应符合交通教育部行业标准JT/T4-2004的规定。（2）伸缩缝采用桥头切缝作为桥梁伸缩构造，不设伸缩缝。（3）桥面防水采用柔性防水层。二、施工总体流程施工总体流程图根据本工程特点，施工顺序为：施工准备测量定位桥台基础开挖桥台基础浇筑板梁预制桥台浇筑栏杆、花板定制桥梁上部结构施工桥面及附属工程施工桥面沥青砼面层施工竣工验收2.1施工进度计划根据道排工程施工主要工作量,桥梁工程为重点突破关健工序，采取平行作业法施工，并且在3月底之前完成桥梁的台身结构，以保证在总工期为300天内按时完成，也可根据总包单位和业主的要求的要求适当调整工期。桥台基础开挖安排在汛期到来之前，全桥预制板梁采用后张法预应力混凝土空心梁板，现场采用机械吊装。施工进度计划表商丹园区蒲峪沟路堤结合桥梁工程施工进度计划表2021年月工程项目8月9月10月11月12月7月准备工程桥梁测量放样基坑开挖桥台基础台身梁板预制架梁桥面铺装沥青摊铺桥附属工程三、施工工艺及关键工序部位3。1施工准备3。1。1技术准备根据业主提供的有关资料进行复测，并将测量结果交监理工程师审查。由具有专业知识，经验丰富的有资格的测量工程师担任测量组长，并配合符合精度要求的测量仪器。迅速组织参与本工程的工程技术人员，认真阅读设计文件，了解设计意图，熟悉设计内容，掌握设计要求，制订工作计划和标准，制订质量计划，对特殊过程进行重点控制,制订工程检验和试验计划，严格按计划实施.建立工地砼标养室。配备各种施工技术规范和验收标准，配备工程报告单和各种质量评定表，隐蔽工程验收单等施工所需表格,建立技术档案，专人负责,满足业主及监理工程师的要求。3。1。2物资和设备准备落实砂、石、水泥、钢筋等材料,送合格试验室进行有关试验和配合比设计。主要设备及物资见表《投入本工程的主要施工机械设备》,物资和设备根据工程需要和工程师要求提前安排,并陆续进场。3.1。3施工队伍进入现场按工程划分和施工进度安排陆续进场。3。1.4施工现场准备在河岸两侧各设施工便道，结构层为50cm建筑垃圾+15cm碎石。3。1。5施工组织机构见附表。3.1.6劳动力安排见劳动力计划表。3.2施工测量3.2。1测量准备1要仔细审阅图根据张庄路桥的施工图纸及现场实际情况，掌握它的特点、难点.理解设计的要求，依次制
