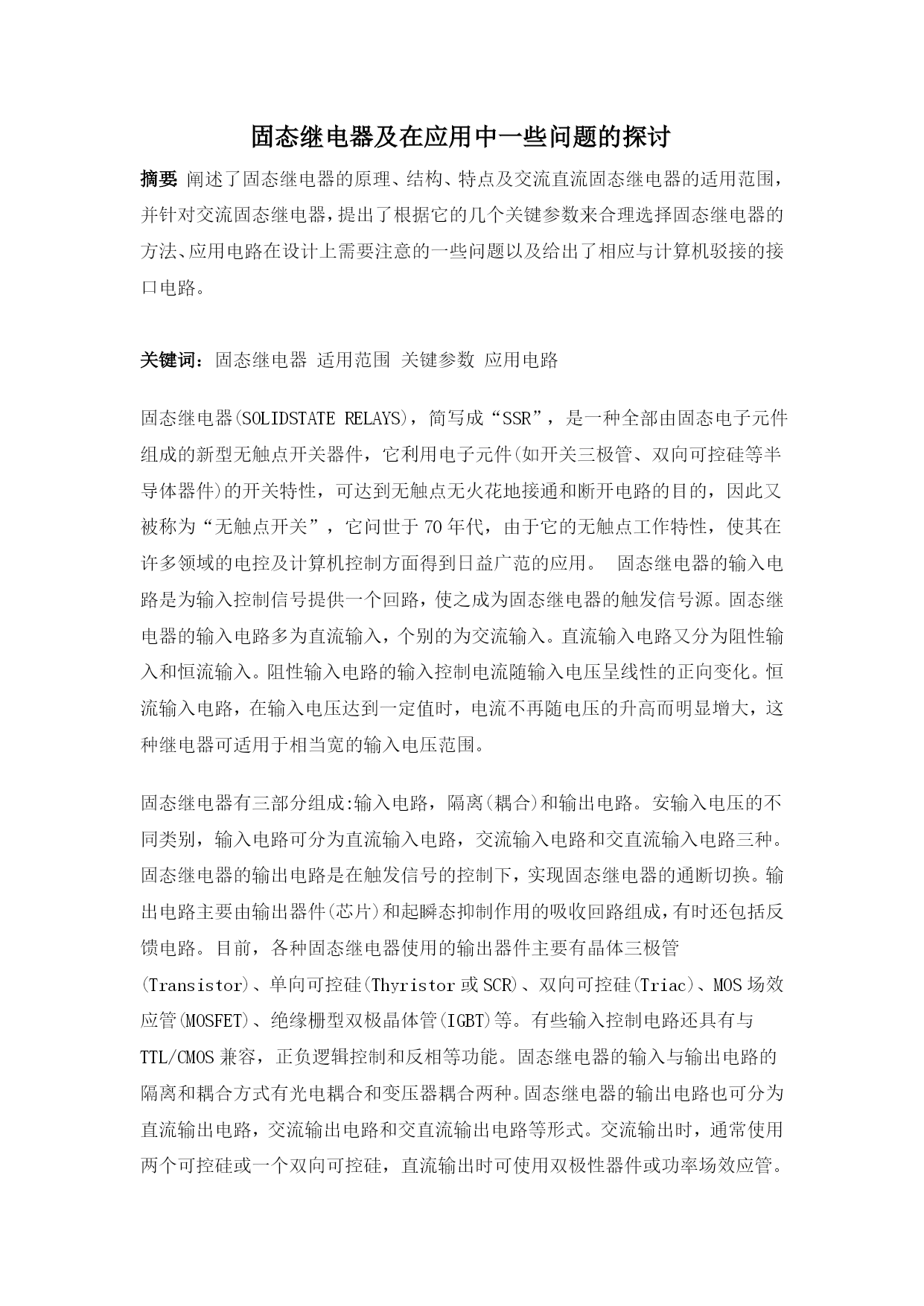

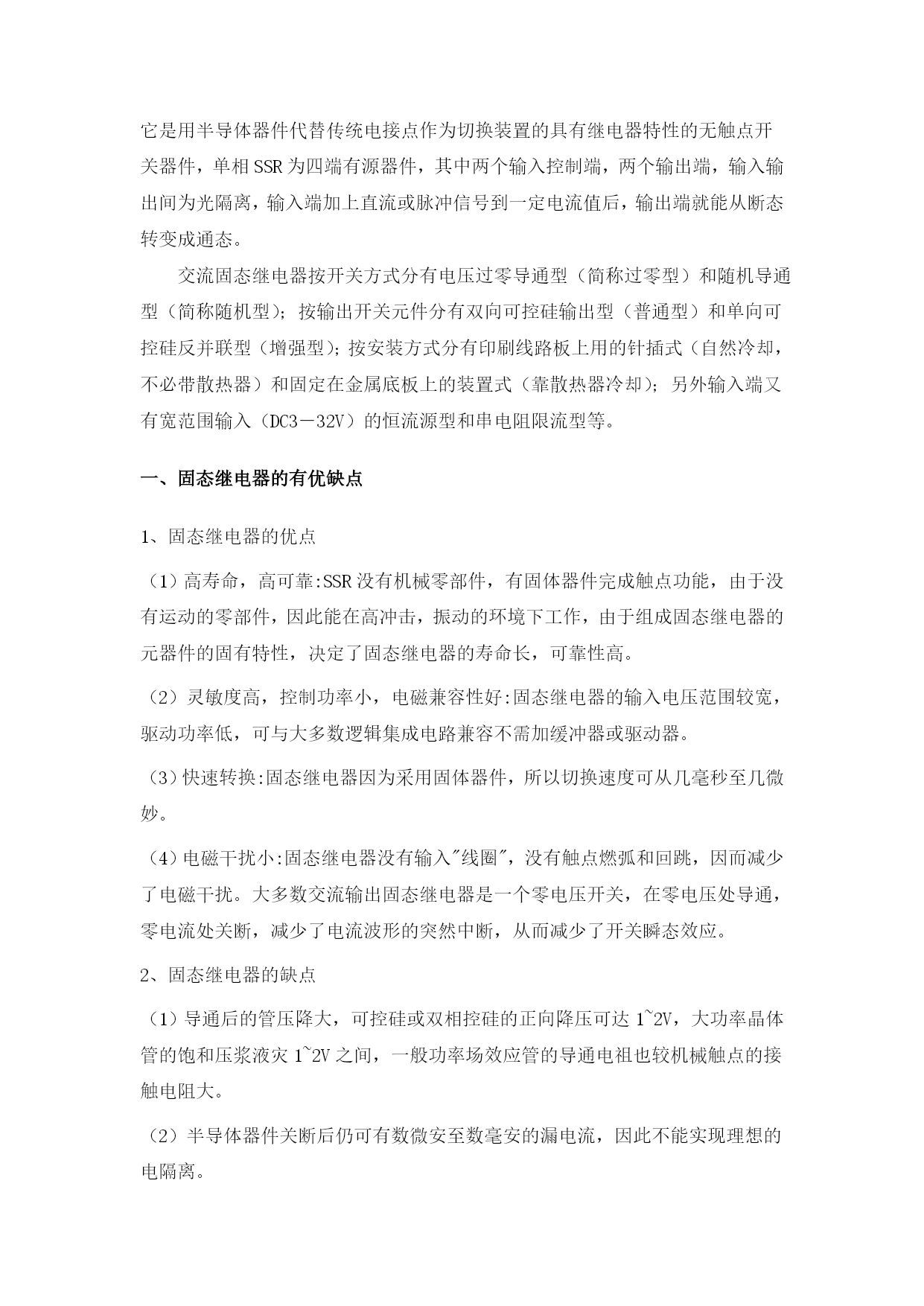

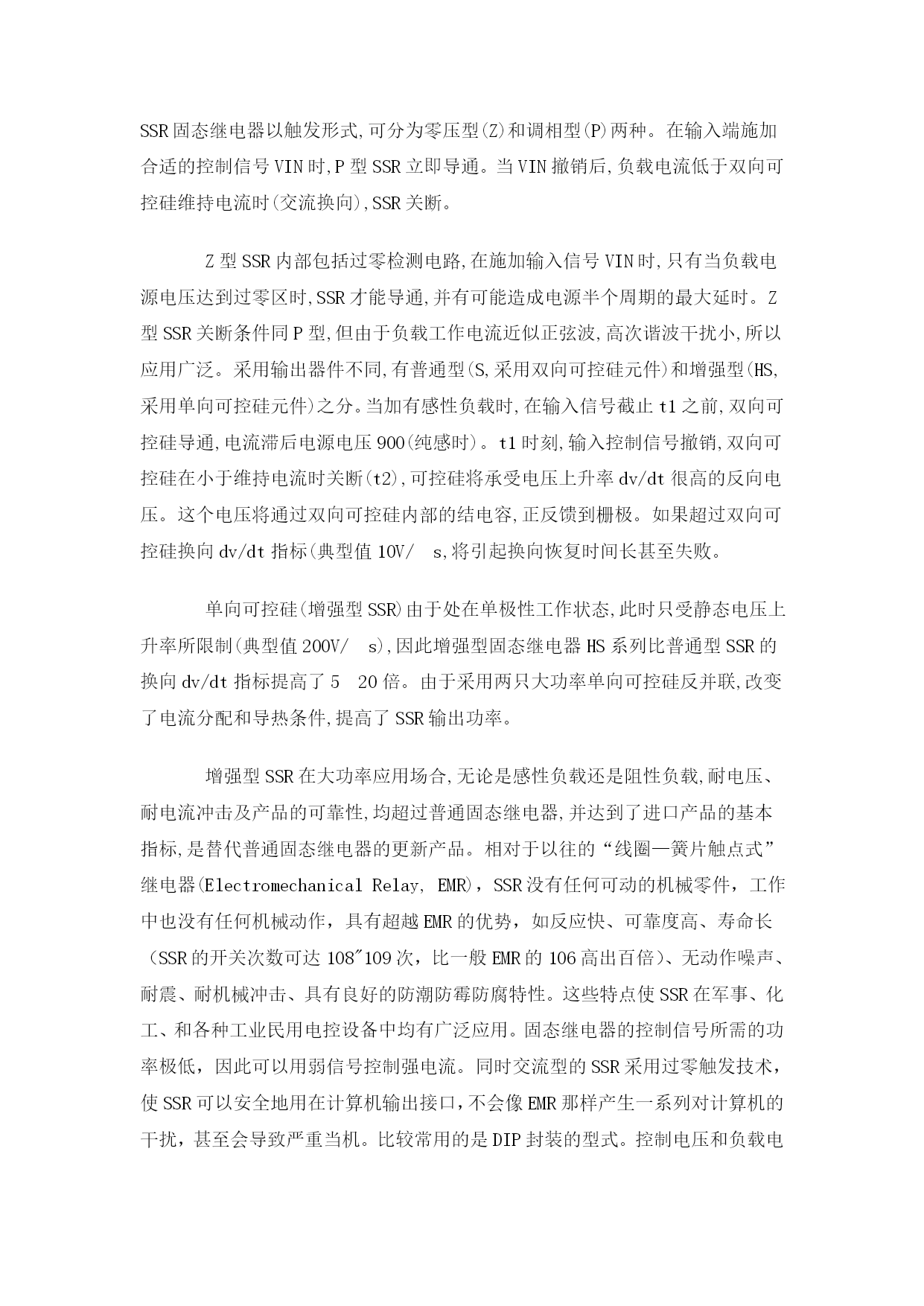

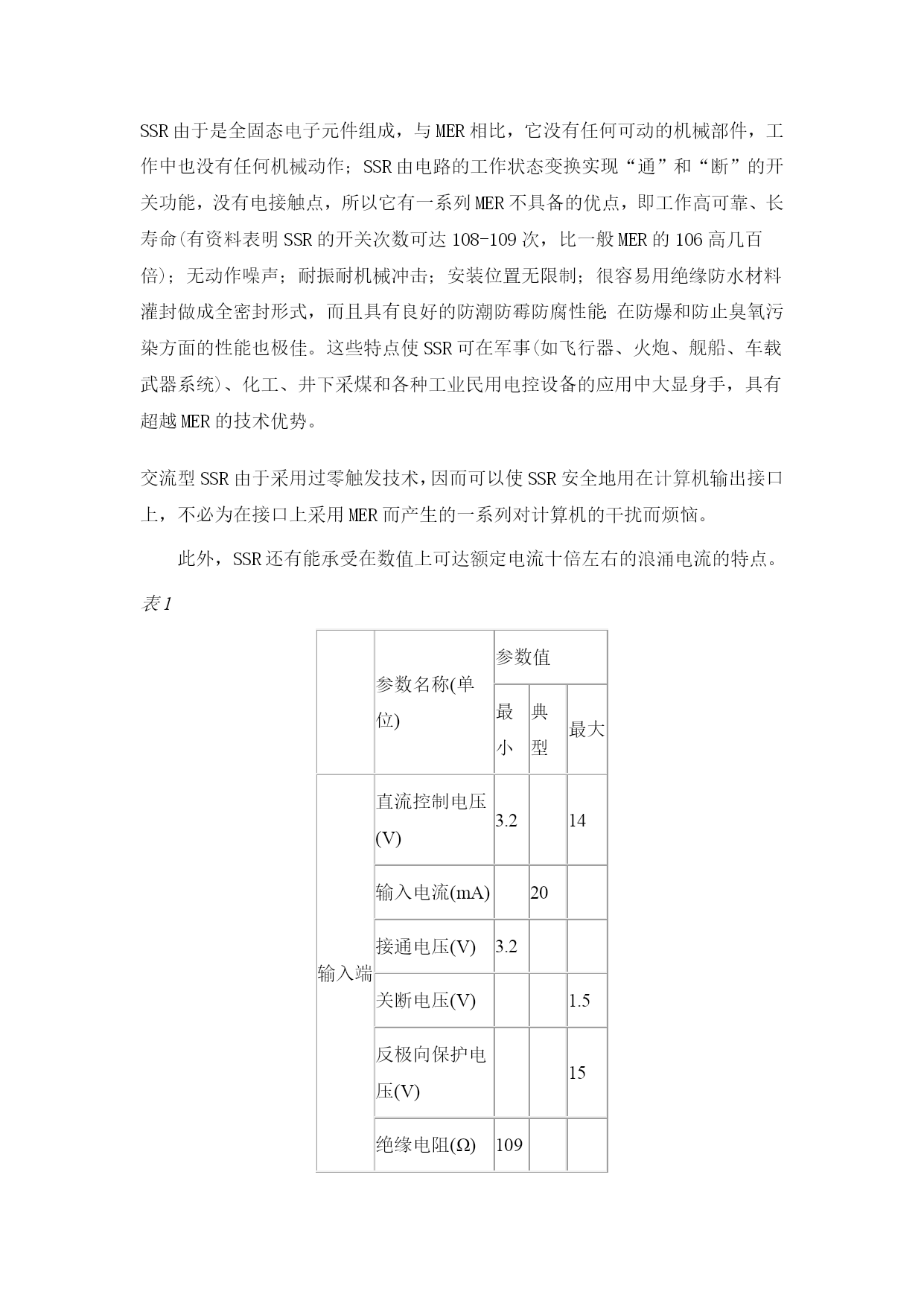

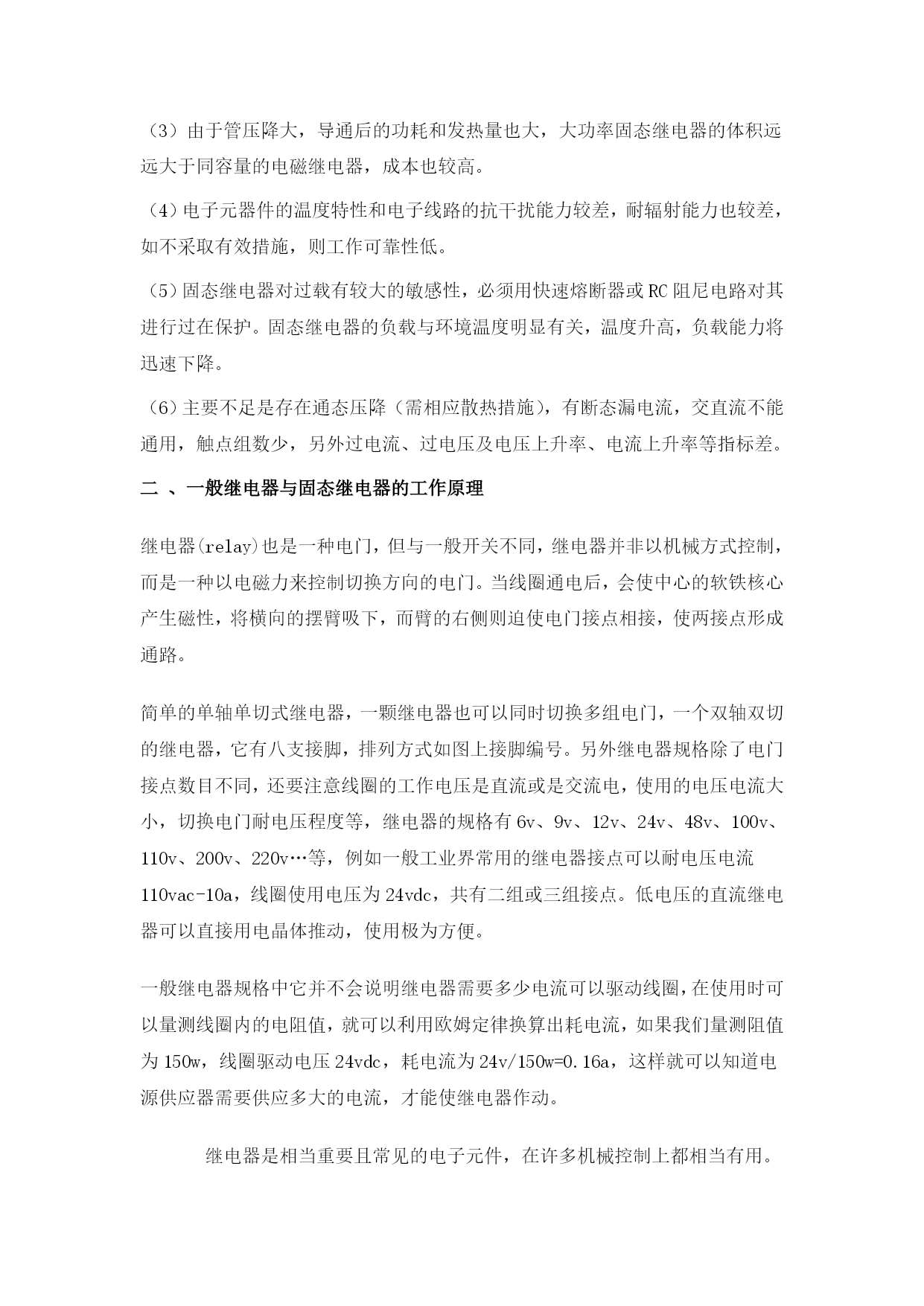

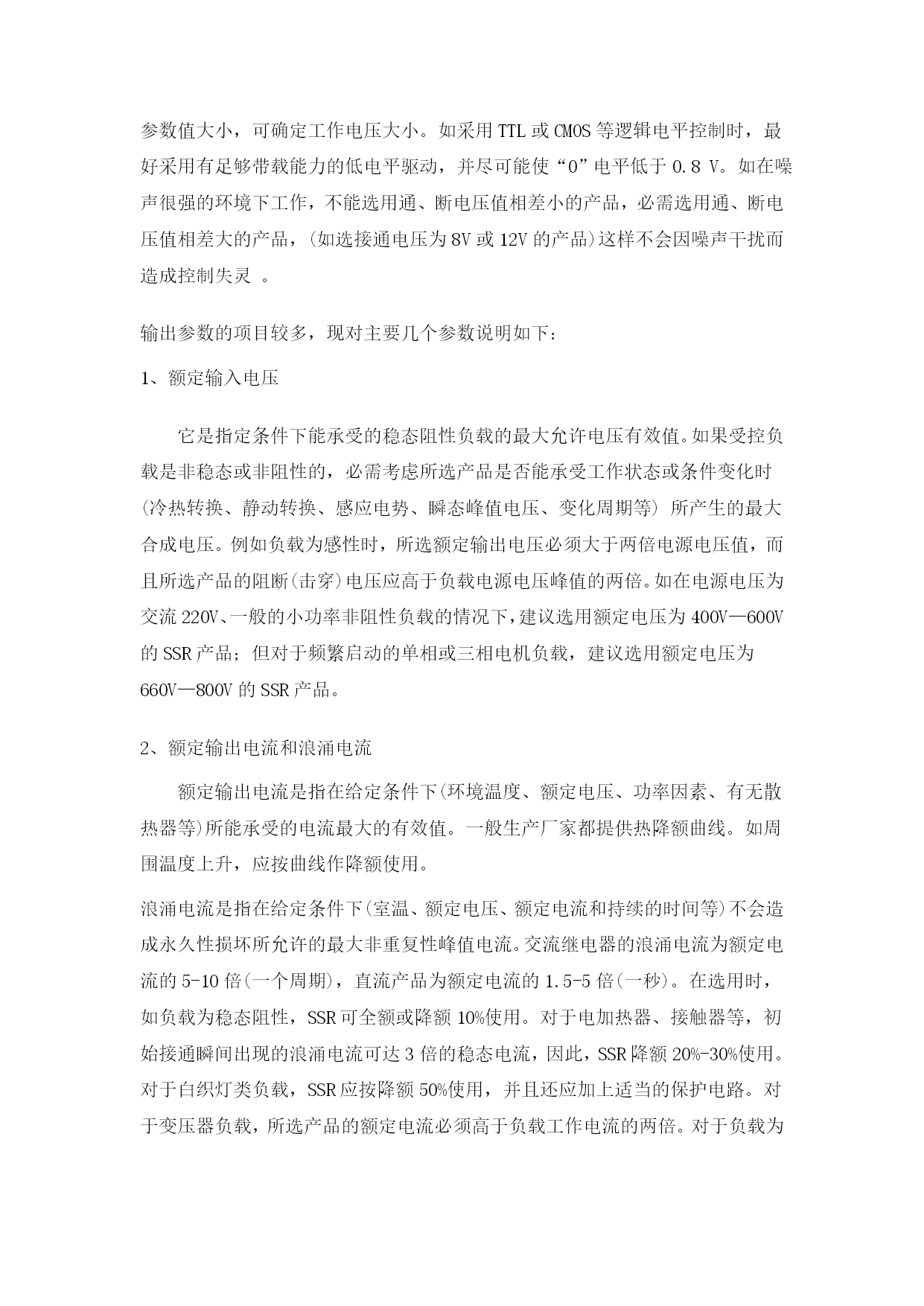

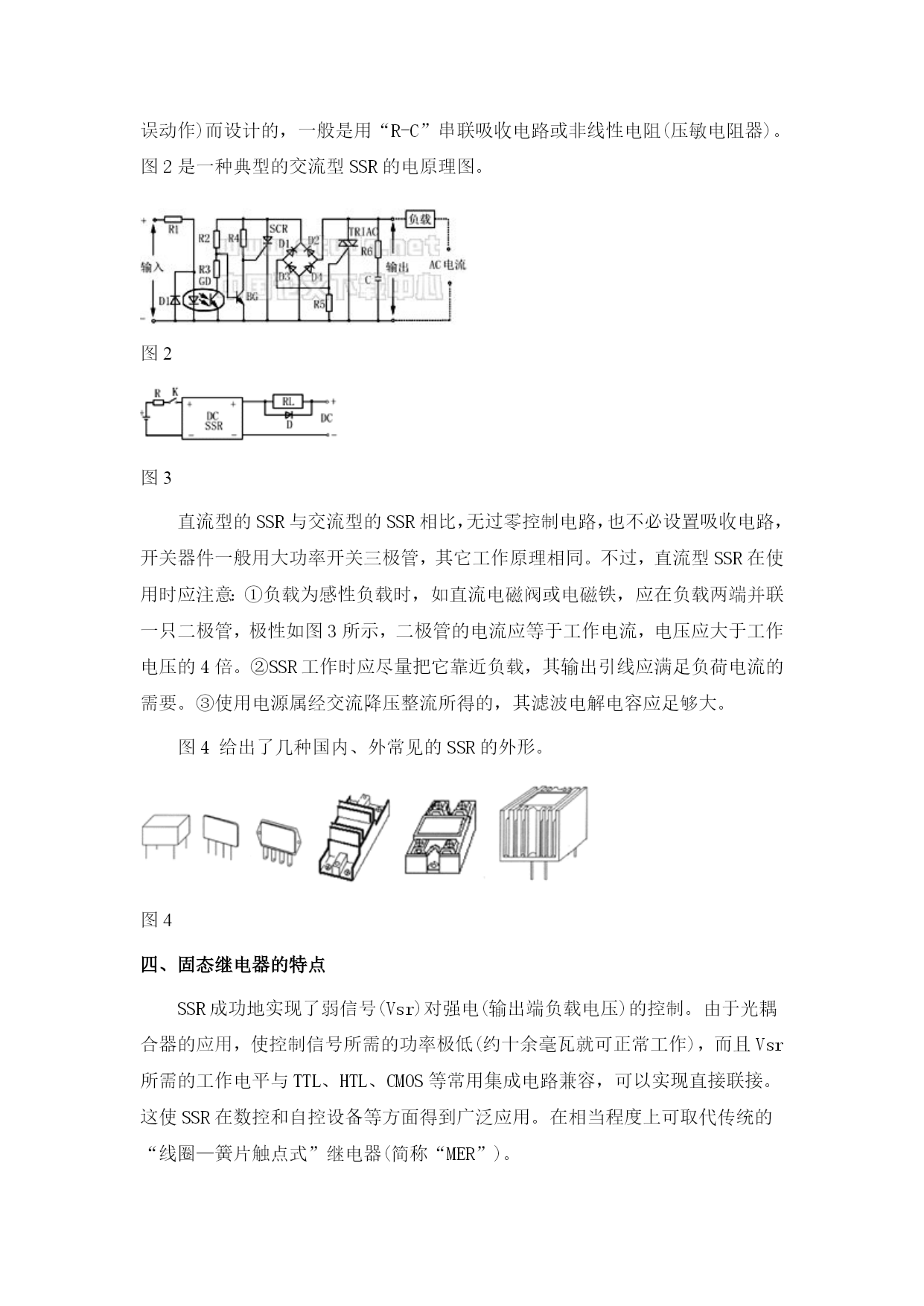

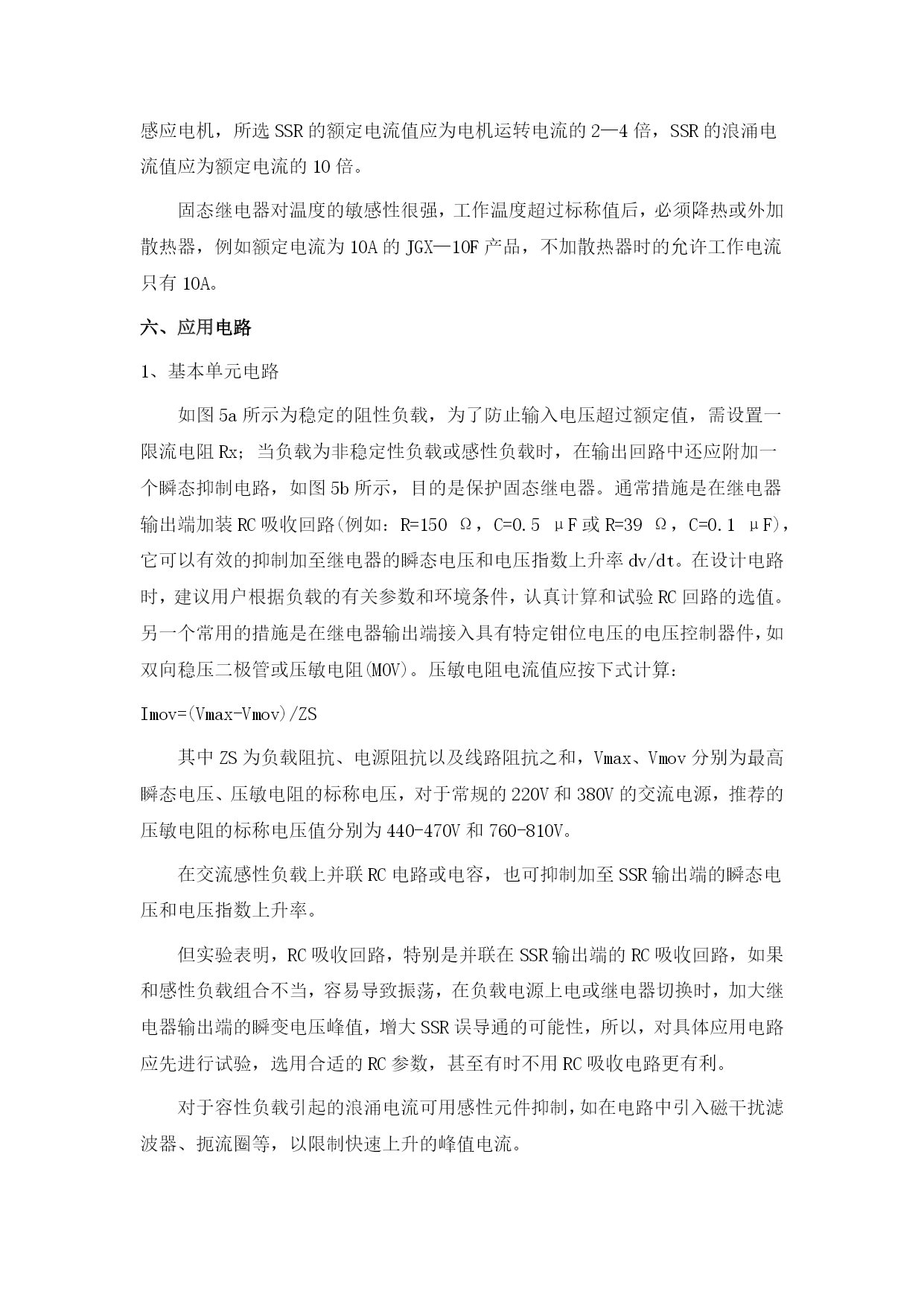

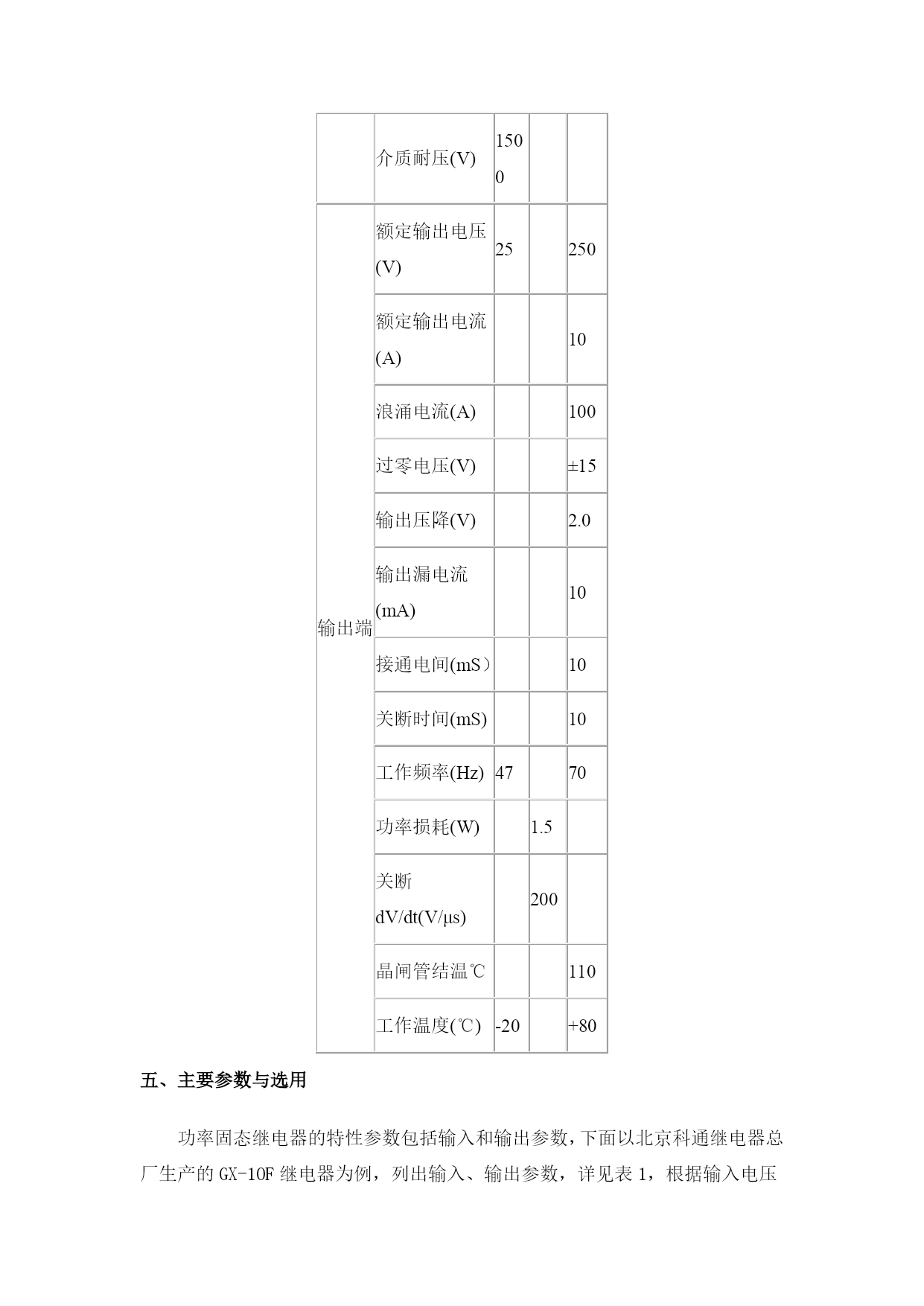

固态继电器及在应用中一些问题的探讨-摘要：阐述了固态继电器的原理、结构、特点及交流直流固态继电器的适用范围，并针对交流固态继电器，提出了根据它的几个关键参数来合理选择固态继电器的HYPERLINK"http://www.studa.cn/"方法、HYPERLINK"http://soft.studa.com"应用电路在设计上需要注意的一些HYPERLINK"http://www.studa.cn"问题以及给出了相应与HYPERLINK"http://www.studa.net/pc/"计算机驳接的接口电路。关键词：固态继电器适用范围关键参数应用电路固态继电器(SOLIDSTATERELAYS)，简写成“SSR”，是一种全部由固态HYPERLINK"http://www.studa.net/dianzijixie/"电子元件组成的新型无触点开关器件，它利用电子元件(如开关三极管、双向可控硅等半导体器件)的开关特性，可达到无触点无火花地接通和断开电路的目的，因此又被称为“无触点开关”，它问世于70年代，由于它的无触点工作特性，使其在许多领域的电控及计算机控制方面得到日益广范的应用。固态继电器的输入电路是为输入控制信号提供一个回路，使之成为固态继电器的触发信号源。固态继电器的输入电路多为直流输入，个别的为交流输入。直流输入电路又分为阻性输入和恒流输入。阻性输入电路的输入控制电流随输入电压呈线性的正向变化。恒流输入电路，在输入电压达到一定值时，电流不再随电压的升高而明显增大，这种继电器可适用于相当宽的输入电压范围。固态继电器有三部分组成:输入电路，隔离(耦合)和输出电路。安输入电压的不同类别，输入电路可分为直流输入电路，交流输入电路和交直流输入电路三种。固态继电器的输出电路是在触发信号的控制下，实现固态继电器的通断切换。输出电路主要由输出器件(芯片)和起瞬态抑制作用的吸收回路组成，有时还包括反馈电路。目前，各种固态继电器使用的输出器件主要有晶体三极管(Transistor)、单向可控硅(Thyristor或SCR)、双向可控硅(Triac)、MOS场效应管(MOSFET)、绝缘栅型双极晶体管(IGBT)等。有些输入控制电路还具有与TTL/CMOS兼容，正负逻辑控制和反相等功能。固态继电器的输入与输出电路的隔离和耦合方式有光电耦合和变压器耦合两种。固态继电器的输出电路也可分为直流输出电路，交流输出电路和交直流输出电路等形式。交流输出时，通常使用两个可控硅或一个双向可控硅，直流输出时可使用双极性器件或功率场效应管。它是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件，单相SSR为四端有源器件，其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。交流固态继电器按开关方式分有电压过零导通型（简称过零型）和随机导通型（简称随机型）；按输出开关元件分有双向可控硅输出型（普通型）和单向可控硅反并联型（增强型）；按安装方式分有印刷线路板上用的针插式（自然冷却，不必带散热器）和固定在金属底板上的装置式（靠散热器冷却）；另外输入端又有宽范围输入（DC3－32V）的恒流源型和串电阻限流型等。一、固态继电器的有优缺点1、固态继电器的优点（1）高寿命，高可靠:SSR没有机械零部件，有固体器件完成触点功能，由于没有运动的零部件，因此能在高冲击，振动的环境下工作，由于组成固态继电器的元器件的固有特性，决定了固态继电器的寿命长，可靠性高。（2）灵敏度高，控制功率小，电磁兼容性好:固态继电器的输入电压范围较宽，驱动功率低，可与大多数逻辑集成电路兼容不需加缓冲器或驱动器。（3）快速转换:固态继电器因为采用固体器件，所以切换速度可从几毫秒至几微妙。（4）电磁干扰小:固态继电器没有输入"线圈"，没有触点燃弧和回跳，因而减少了电磁干扰。大多数交流输出固态继电器是一个零电压开关，在零电压处导通，零电流处关断，减少了电流波形的突然中断，从而减少了开关瞬态效应。2、固态继电器的缺点（1）导通后的管压降大，可控硅或双相控硅的正向降压可达1~2V，大功率晶体管的饱和压浆液灾1~2V之间，一般功率场效应管的导通电祖也较机械触点的接触电阻大。（2）半导体器件关断后仍可有数微安至数毫安的漏电流，因此不能实现理想的电隔离。（3）由于管压降大，导通后的功耗和发热量也大，大功率固态继电器的体积远远大于同容量的电磁继电器，成本也较高。（4）电子元器件的温度特性和电子线路的抗干扰能力较差，耐辐射能力也较差，如不采取有效措施，则工作可靠性低。（5）固态继电器对过载有较大的敏感性，必须用快速熔断器或RC阻尼电路对其进行过在保护。固态继电器的负载与环境温
