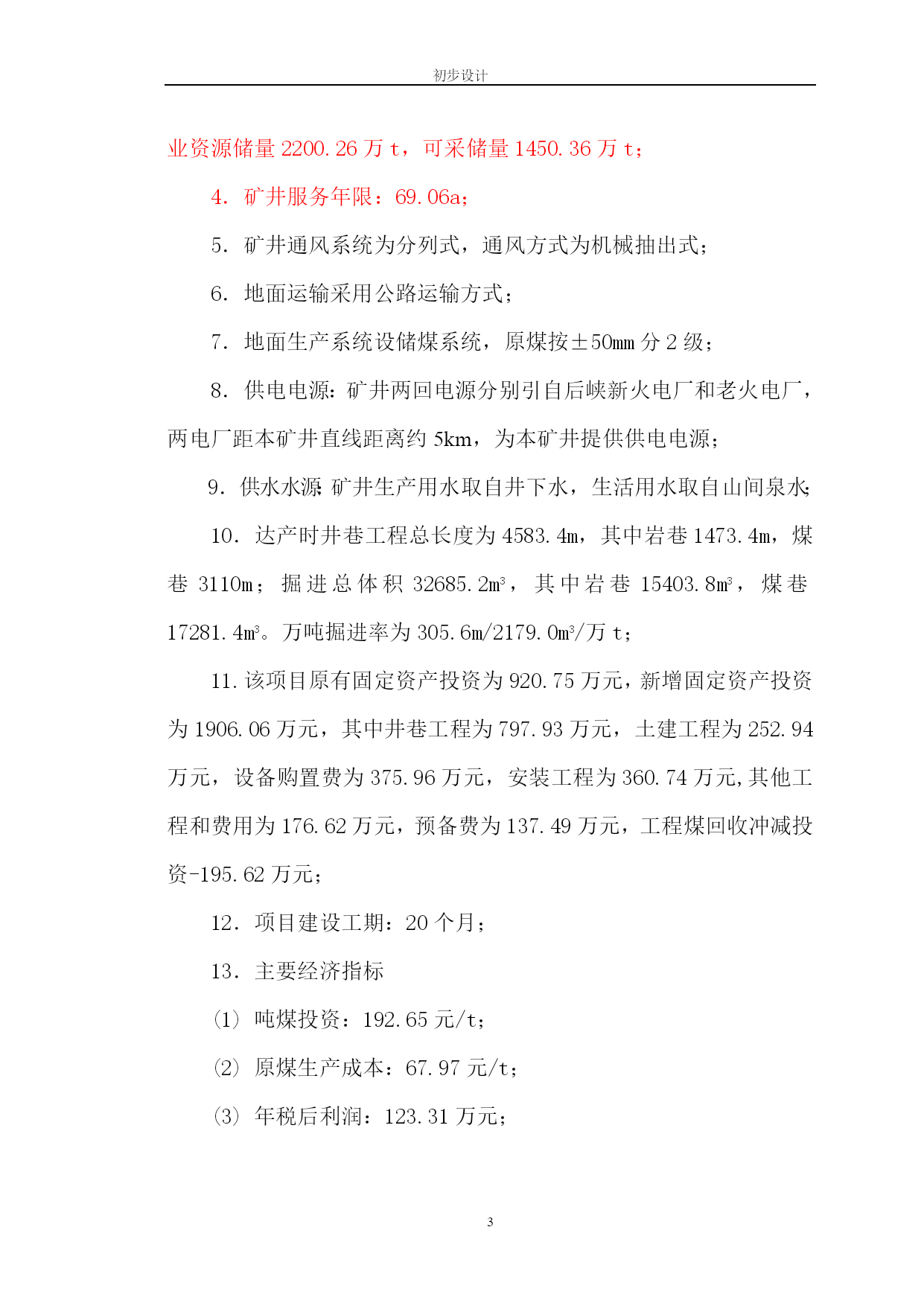

初步设计前言XXXX有限责任公司矿业分公司XX煤矿XX市南郊后峡西北部的山间盆地，216国道从矿井以东约lOkm处通过，矿井与后峡间有简易公路相通，交通方便。煤矿始建于1978年，平硐开拓，主采4号煤层，生产的煤炭主要用于火力发电及居民生活。矿井现开采井田范围内的南部采区，根据现开采范围内煤炭资源量，南部采区目前的剩余储量预计可开采至2006年9月，急需开拓矿井北部采区，以保证矿井生产的正常接续。XX煤矿原设计生产能力9万t/a，是《新疆煤炭工业“十五”结构调整规划》中XX县十八号井，规划矿井规模15万t/a。XXXX有限责任公司后峡火电厂装机容量3×3MW，1997年扩建后新增装机容量2×25MW，1998年投产发电，电厂扩建后年需煤量约20万t/a。XX煤矿所生产的煤炭主要供应后峡火电厂，为满足电厂用煤需要，对XX煤矿进行技术改造按规划建设15万t/a矿井是十分必要的。受XXXX有限责任公司矿业分公司委托，我院开展了该矿井的设计工作。一、设计编制依据1．《新疆煤炭工业“十五”结构调整规划》；2．新疆煤田地质局一五六煤田地质勘探队2004年4月提交的《新疆XX市后峡XX煤矿(XX有限公司矿业分公司)详查补充(生产)地质报告》；自治区国土资源厅“新国土资储评[2004]085号”地质报告的评审意见书；自治区国土资源厅对《新疆XX市后峡XX煤矿(XX有限公司矿业公司)详查补充(生产)地质报告》资源储量分水平统计的补充批复；3．自治区煤炭工业管理局《关于XXXX有限公司XX煤矿改扩建立项审查的意见》（新煤规发【2004】466号）；4．煤矿提供的相关资料、现场调查了解收集的资料；5．《煤炭工业小型煤矿设计规定》、《煤矿安全规程》(2004)、《煤矿救护规程》、《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》，国家其它有关煤炭项目建设的技术政策、法律法规。6．新疆XXXX有限责任公司矿业分公司“设计委托书”；二、设计指导思想1．在充分利用矿井现有工程、设施、设备的基础上，根据矿井开采现状，充分发挥已有工程设施的效能，并在满足生产的前提下，简化井上下生产系统；井田2150m水平以下还有丰富的煤炭资源量，开拓系统留有扩大矿井生产能力的条件；2．依靠科技进步，采用较先进开采工艺，提高煤炭资源回收率；提高工作面生产能力，实现一井一面，减少劳动人数和降低劳动强度，做到增产不增人，从整体上降低矿井生产成本。三、设计的主要特点，设计的主要技术经济指标1．矿井设计生产能力为15万t/a，利用已有平硐开拓；2．设计推荐采用走向长壁悬移顶梁液压支架放顶煤一次采全高爆破落煤采煤法；3．井田范围内+2150m水平地质资源量2342.62万t，332+333工业资源储量2200.26万t，可采储量1450.36万t；4．矿井服务年限：69.06a；5．矿井通风系统为分列式，通风方式为机械抽出式；6．地面运输采用公路运输方式；7．地面生产系统设储煤系统，原煤按±50mm分2级；8．供电电源：矿井两回电源分别引自后峡新火电厂和老火电厂，两电厂距本矿井直线距离约5km，为本矿井提供供电电源；9．供水水源：矿井生产用水取自井下水，生活用水取自山间泉水；10．达产时井巷工程总长度为4583.4m，其中岩巷1473.4m，煤巷3110m；掘进总体积32685.2m3，其中岩巷15403.8m3，煤巷17281.4m3。万吨掘进率为305.6m/2179.0m3/万t；11.该项目原有固定资产投资为920.75万元，新增固定资产投资为1906.06万元，其中井巷工程为797.93万元，土建工程为252.94万元，设备购置费为375.96万元，安装工程为360.74万元,其他工程和费用为176.62万元，预备费为137.49万元，工程煤回收冲减投资-195.62万元；12．项目建设工期：20个月；13．主要经济指标(1)吨煤投资：192.65元/t；(2)原煤生产成本：67.97元/t；(3)年税后利润：123.31万元；第一章井田概况及地质特征第一节井田概况一、交通位置新疆XXXX有限责任公司矿业分公司XX煤矿位于XX市南郊后峡西北部的山间盆地，行政区划属XX县管辖。216国道从矿井以东约l0km处通过，经216国道北距XX市80km，南距巴伦台125km。矿井与后峡间有简易公路相通，交通方便。详见交通位置图1—1—1。井田南北走向长约1.9m。东西倾斜宽约1.3km，面积2.01km2，地理座标：东经：87°07′33″——87°08′44″北纬：43°17′13″——43°18′30″二、地形地貌井田位于天山深处中高山松林环绕的山间小型盆地之中，地貌景观呈西北高东南低缓波
