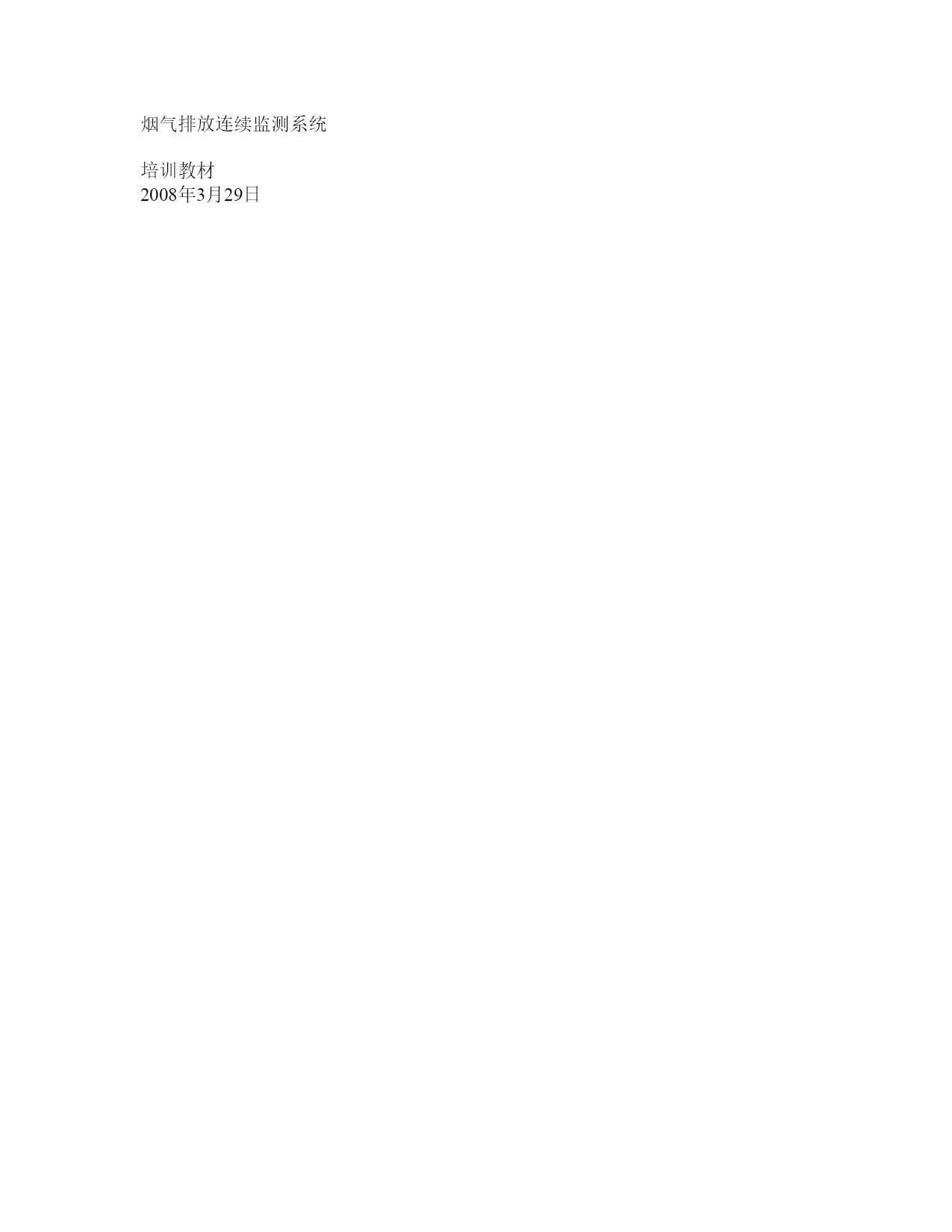

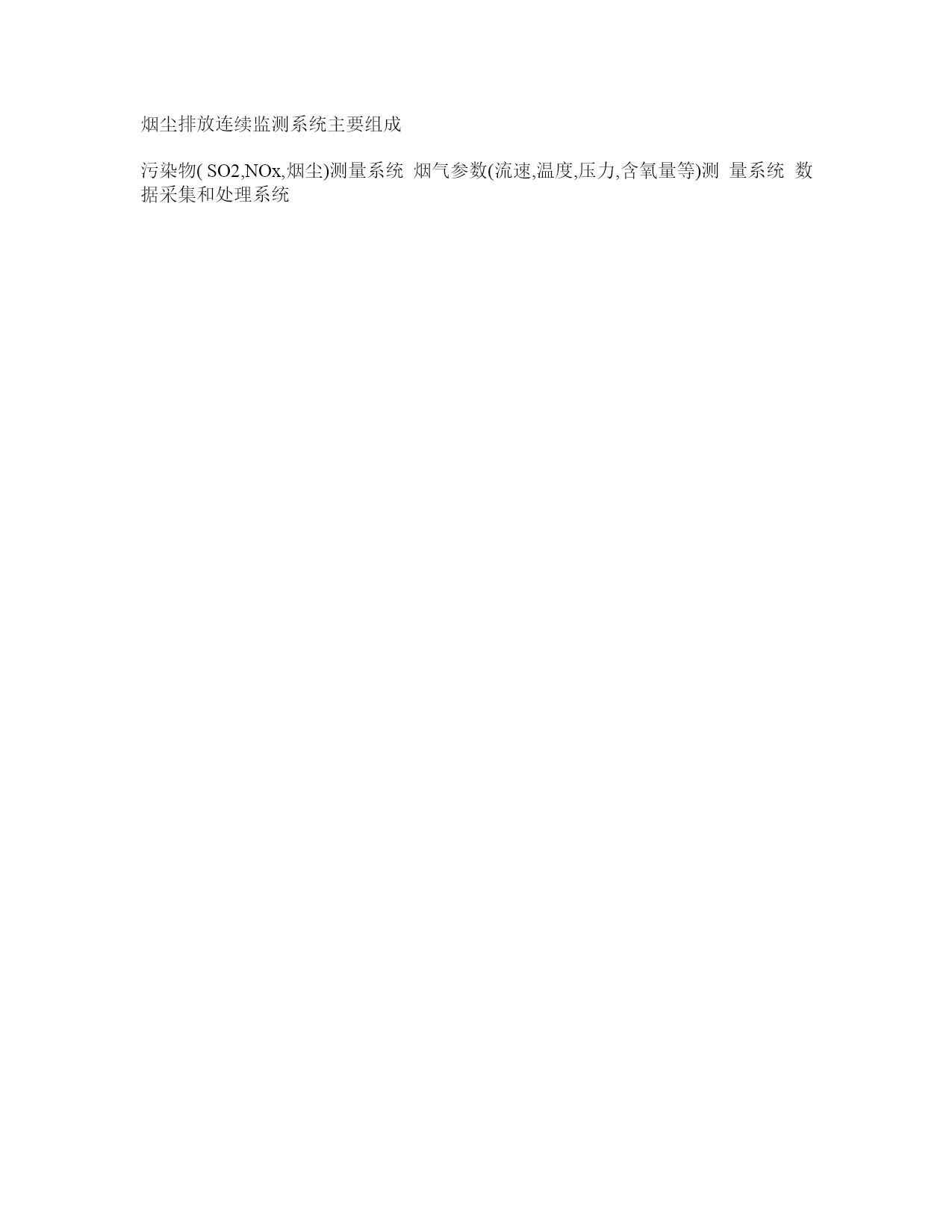

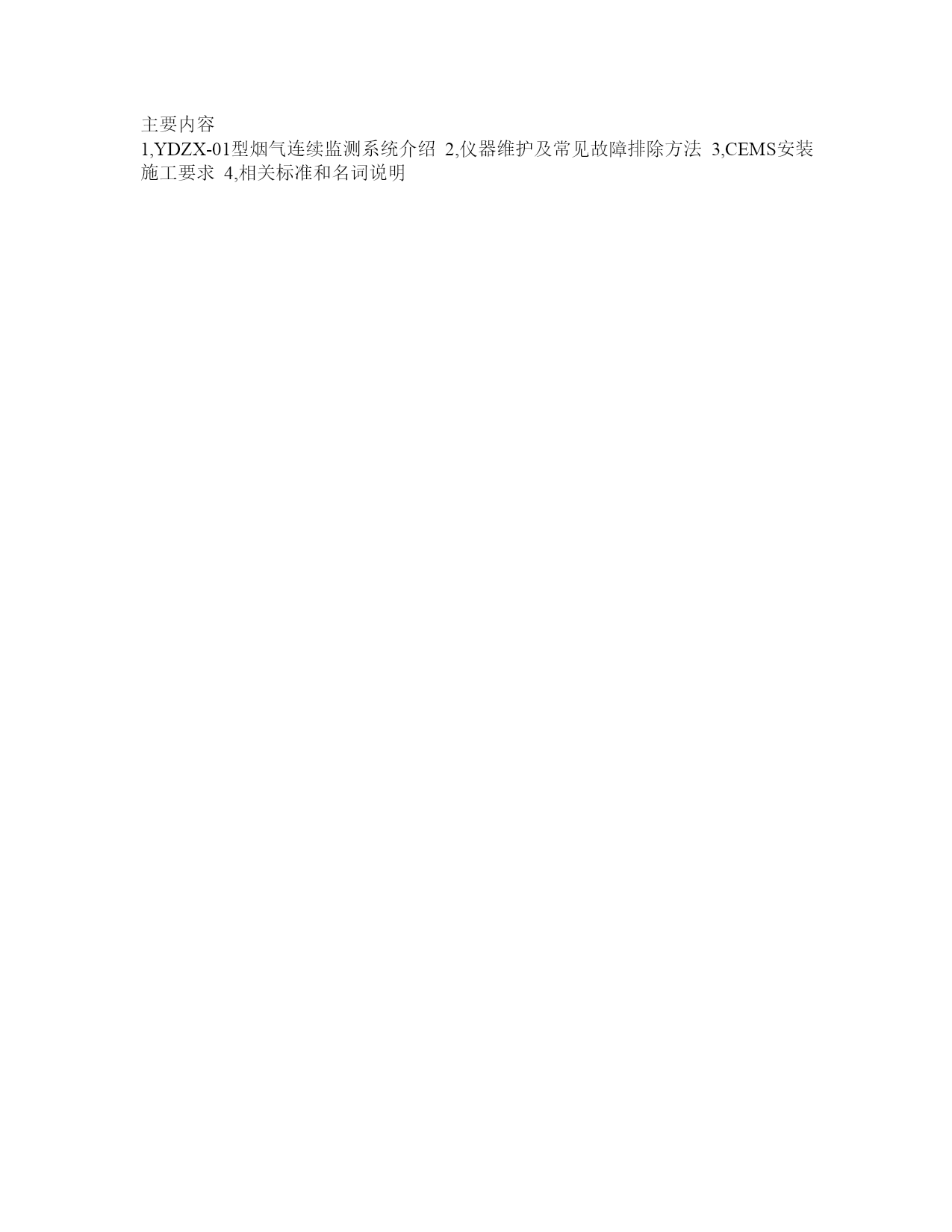

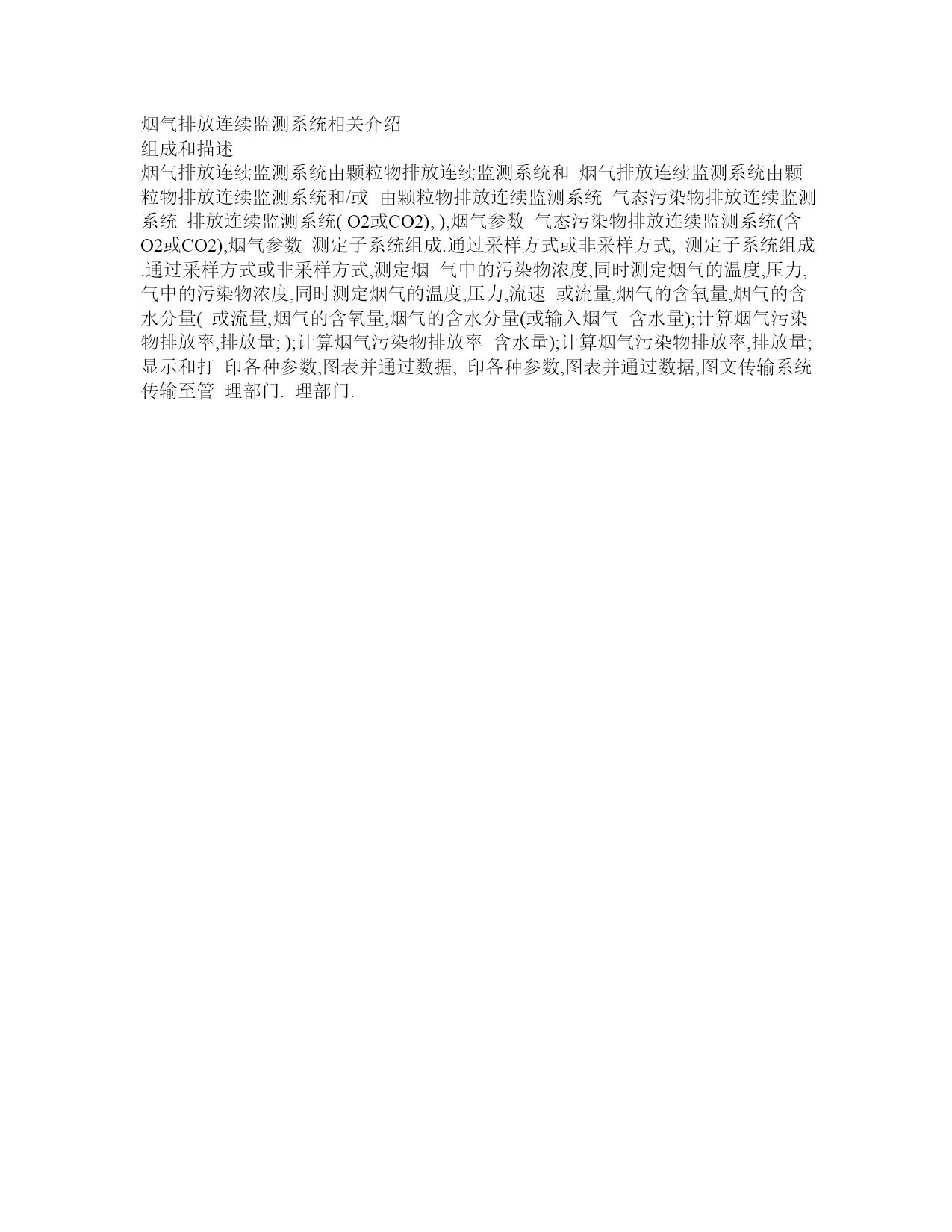

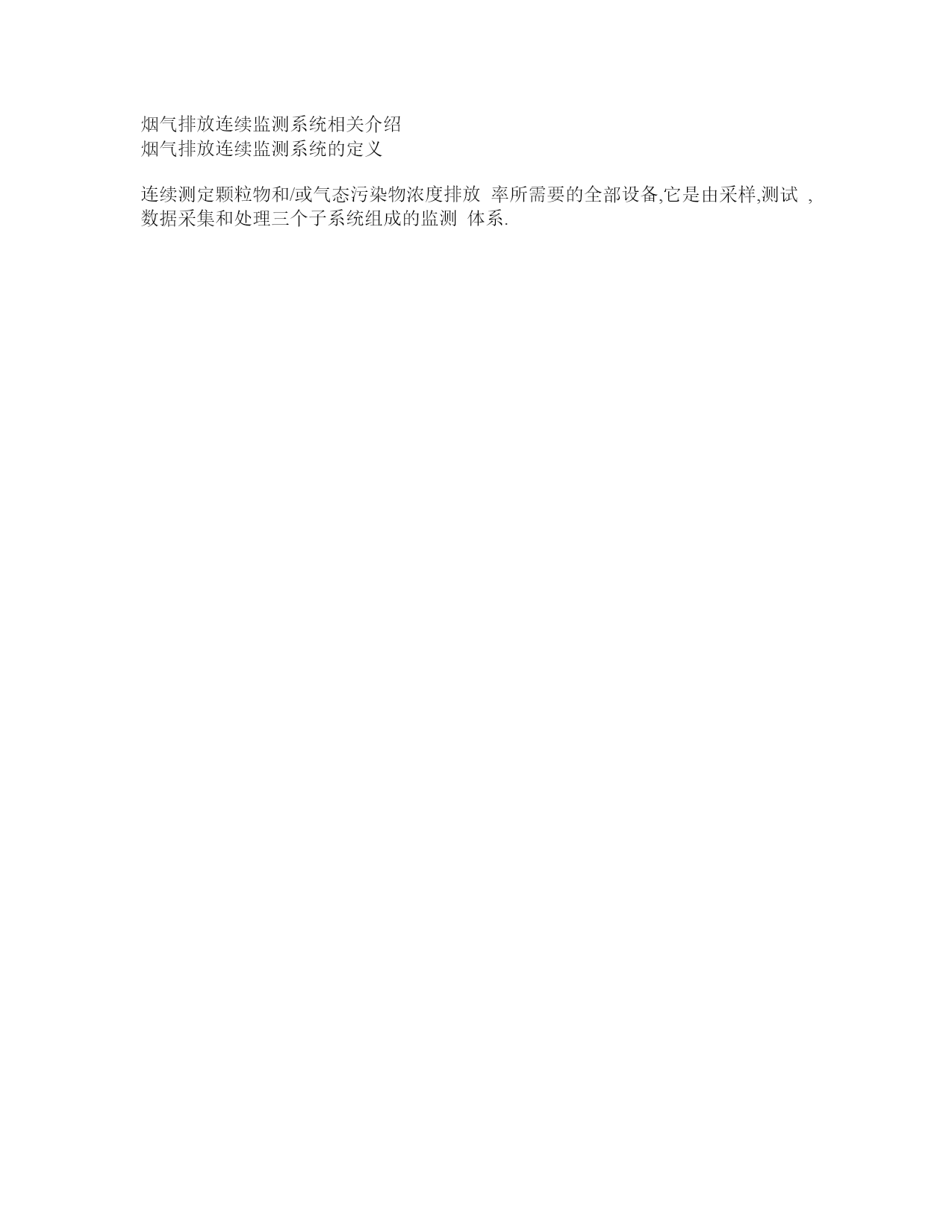

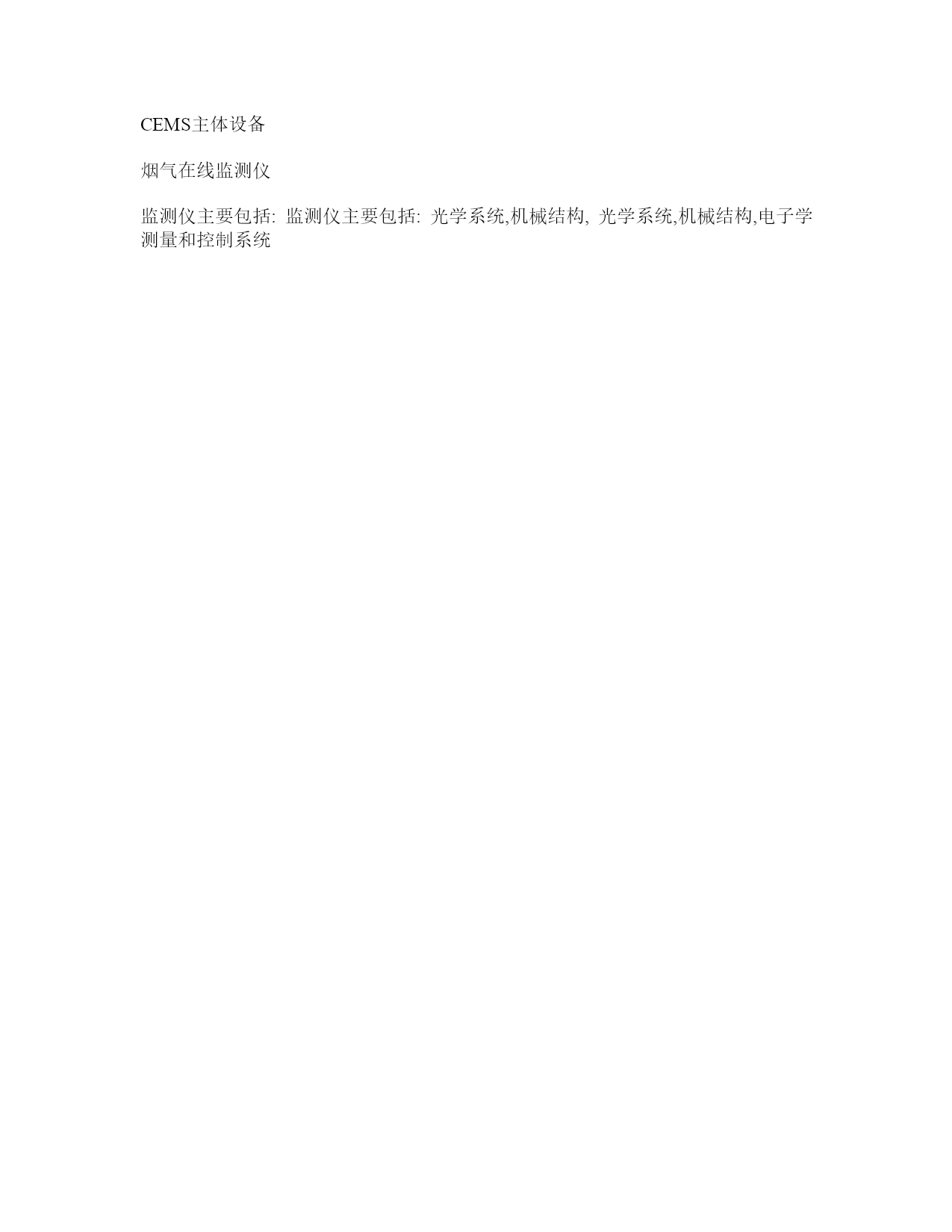

烟气排放连续监测系统培训教材2008年3月29日主要内容1,YDZX-01型烟气连续监测系统介绍2,仪器维护及常见故障排除方法3,CEMS安装施工要求4,相关标准和名词说明烟气排放连续监测系统相关介绍烟气排放连续监测系统的定义连续测定颗粒物和/或气态污染物浓度排放率所需要的全部设备,它是由采样,测试,数据采集和处理三个子系统组成的监测体系.烟气排放连续监测系统相关介绍组成和描述烟气排放连续监测系统由颗粒物排放连续监测系统和烟气排放连续监测系统由颗粒物排放连续监测系统和/或由颗粒物排放连续监测系统气态污染物排放连续监测系统排放连续监测系统(O2或CO2),),烟气参数气态污染物排放连续监测系统(含O2或CO2),烟气参数测定子系统组成.通过采样方式或非采样方式,测定子系统组成.通过采样方式或非采样方式,测定烟气中的污染物浓度,同时测定烟气的温度,压力,气中的污染物浓度,同时测定烟气的温度,压力,流速或流量,烟气的含氧量,烟气的含水分量(或流量,烟气的含氧量,烟气的含水分量(或输入烟气含水量);计算烟气污染物排放率,排放量;);计算烟气污染物排放率含水量);计算烟气污染物排放率,排放量;显示和打印各种参数,图表并通过数据,印各种参数,图表并通过数据,图文传输系统传输至管理部门.理部门.烟气排放连续监测系统示意图S型皮托管烟气流速监测仪器烟尘排放连续监测系统主要组成污染物(SO2,NOx,烟尘)测量系统烟气参数(流速,温度,压力,含氧量等)测量系统数据采集和处理系统CEM系统组成图CEMS主体设备烟气在线监测仪监测仪主要包括:监测仪主要包括:光学系统,机械结构,光学系统,机械结构,电子学测量和控制系统监测仪连接示意图监测仪工作原理监测仪光路图烟气在线监测仪的技术特点:一台设备可同时测量多种烟气成分;光栅光谱仪分光,二极管阵列PDA为光谱采样器,省去了用光点倍增管的光谱扫描机构,使系统更稳定,测量更精确;光谱采样直接在烟道中进行,省去了复杂的抽气和标定过程,实现了实时连续监测;气体浓度计算中应用光学差分吸收技术,可消除烟尘,水汽及光源幅度慢变化对测量结果的影响;空气吹扫装置保证烟道内光学元件不被烟气污染,延长了维护周期,其高了测量精度.烟气流速测量仪烟气流速测量仪特点测量精度高,稳定性好,可长期连续工作.具备自动反吹系统,可定时清理落入皮托管上的灰尘.关键气路系统及传感器均选用优质进口部件,可靠性高.在线监测仪器内部重要器件工作状况,具备自我诊断功能,并输出电流信号提示.流速监测仪主要性能指标数据采集和处理系统本系统是用一台通用的工业控制计算机为硬件平台,安装一套专用的数据分析软件,是CEM系统的控制中心,主要完成各种数据的采集,存储,分析,无效数据识别及CEMS日常运行的控制等功能.可计算污染物的排放量,并具有系统管理,自检,数据处理,实时数据显示,存储,历史数据查询,数据报表生成,系统异常自启动,系统故障诊断和报警等功能,同时通过专用数据线或公用电话线,管理人员和环保管理部门可以随时得到现场数据报告和设备工作状态报告,实现远程无人值守.烟气在线监测系统特点介绍小型,轻量,便于运输和安装.单侧安装,不需要在烟囱/烟道壁的对面安装任何部件,安装费用低,无须准直.采用调制光源,仪器只对接收到的调制光有响应,其它杂散光对仪器测量结果没有影响.带污染自动修正装置,保证镜片污染时不影响测量结果.仪器本身带有内部零点和参考校准装置,自动校正仪器零点和量程漂移.烟气系统软件用户登录实时数据事件记录数据管理系统调试系统设置仪器日常维护工作现场巡视检查完整性(现场设备是否缺少);检查损坏(设备有无明显损坏,设备工作是否正常,尤其是检查电源是否跳闸,风机工作是否正常);检查环境条件(设备是否淋雨等).仪器日常维护工作设备清洁经常打扫现场,保持设备外观清洁;每个月清洁主设备探头和角反射器表面的灰尘;每两个月清洗/更换空气过滤器;每个月清理工控机风扇滤网;每三个域清理一次皮托管和氧化锆探头的积灰;每三个月放空压缩机冷凝水;定期清理空调室内机和室外机散热片灰尘;根据现场的实际情况不同,清洁工作周期会有所不同.仪器日常维护工作注意事项1,必须保证吹扫风机正常工作,否则会造成镜片受污染,造成仪器工作不正常或数据不准确;2,如果仪器数据发生异常(一直维持在某一异常值),需要到现场检查是否镜片受污染或其它情况;设备安装要求位于固定污染源排放控制设备的下游;不受环境光线和电磁辐射的影响;烟道振动幅度尽可能小;安装位置应避免烟气中水滴和水雾的干扰;设备安装要求安装烟气CEMS的工作区域必须提供永久性的电源
