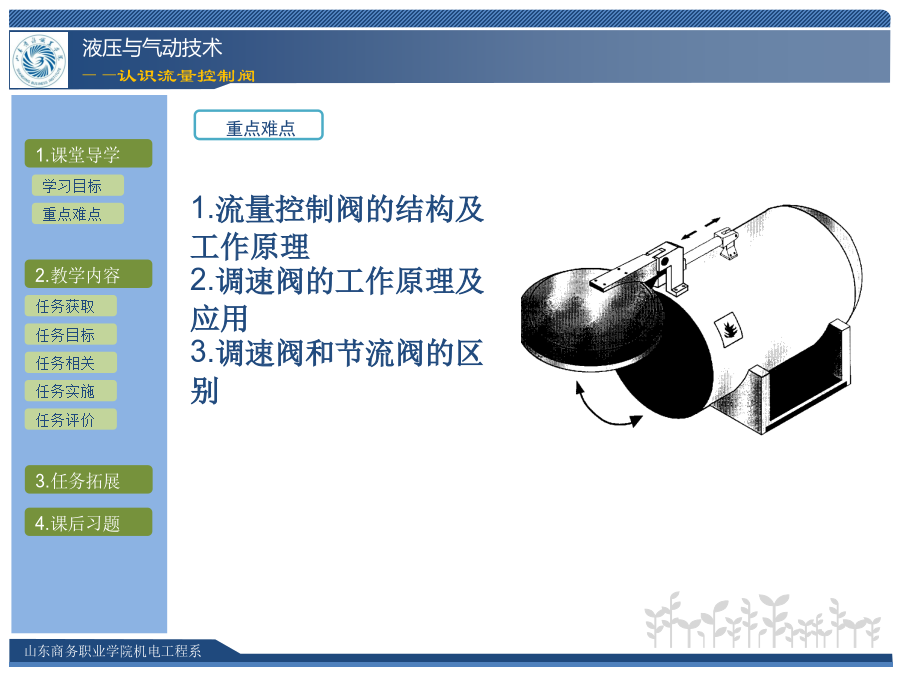

重点难点认识流量控制阀分小组讨论掌握液压控制阀的定义及共同点任务3流量控制阀流量控制原理流量公式说明：k为节流系数，由节流口形状、流体状态、流体性质决定。对薄壁锐边孔口，，其中为流量系数；对细长孔，，由于该式中存在油液粘度，所以细长孔流量受温度影响。m为孔口形状决定的指数。薄壁孔，m=0.5；细长孔，m=1。由流量公式可知，在一定压差下，改变阀芯开口即可改变阀的通流面积，从而改变通过阀的流量，节流口的流量－压力特性曲线如右图所示，可见各种形状的节流口的m介于0.5和1之间。影响流量稳定性的因素压差对流量稳定性的影响：流量阀在使用时希望流量受压差变化的影响要小，由式（5-22）知m越大，压差变化对流量的影响越大，所以薄壁孔口m＝0.5的流量稳定性较好，所以流量阀的节流口形式常采用薄壁孔口类型。影响流量稳定性的因素温度对流量稳定性的影响：温度变化影响油液的粘度，由于细长孔节流系数，可见细长孔节流系数和油液粘度有关，所以细长孔式阀口的流量受温度变化影响。而对锐边薄壁孔口而言，紊流时，流量系数不受油温影响，层流时，流量系数受油温影响。综上，采用锐边或薄壁孔口受温度影响较小。影响流量稳定性的因素最小稳定流量：最小稳定流量用于保证不发生节流阀堵塞的最小流量，低于该值，节流阀的输出流量将出现时断时续甚至断流的现象。造成的原因主要是油液杂质、析出的胶质等附着阀口所致。为了减少堵塞，可选用大水力直径的节流口。常用节流口的形式和特征针阀式节流口：阀芯和阀体形成环形通道，阀芯水平移动，可改变通流面积。结构简单，节流口长度大，水利直径小，易堵塞，流量受油温影响较大，用于对性能不高的场合。常用节流口的形式和特征偏心式节流口：阀芯上开有截面为三角形的偏心槽，通过转动阀芯，来改变通道大小。易于制造，阀芯径向力不平衡，旋转阀芯时费力，水力直径小，用于压力较低、流量较大和流量稳定性要求不高的场合。常用节流口的形式和特征轴向三角槽节流口：阀芯端部开有斜的三角槽，轴向移动阀芯可改变三角槽通流面积从而调节流量。水力直径较大，小流量稳定性教好。常用节流口的形式和特征缝隙式节流口：阀芯上开有缝隙，油液通过该缝隙进入阀芯内孔，再从左边流出，旋转阀芯，可以改变阀芯通流面积。阀芯受径向力不平衡力作用，只在低压节流阀中采用。常用节流口的形式和特征轴向缝隙式节流口：套筒上开有轴向缝隙，轴向移动阀芯可改变缝隙通流面积。小流量稳定性好，可用于性能要求较高的场合，但需改善结构刚度。一、节流阀一、节流阀螺旋曲线开口式节流阀阀芯开有螺旋曲线开口薄刃式结构精密节流阀流量受温度影响小MG型简单节流阀（管道安装）MK型单向节流阀（管道安装）插入式单向节流阀工作原理由下向上流动，压力通过转孔1对节流栓的单向阀正面作用，节流栓被推回，不起节流作用。由上向下流动，压力通过转孔2作用在节流栓背面，节流栓被推向挡销3并根据调节螺旋4的位置形成一定开度的节流口。流量特性：反映输出流量与节流口压差之间的变化，流量阀在不同开口时的特性曲线，叫流量特性曲线。刚度：节流阀的前后压差的变化与流量波动值的比值，是衡量流量特性的指标，刚度越大，流量阀的流量特性越好。刚度公式不同开口时节流阀的流量特性曲线刚度在特性曲线上反映为曲线某点的切线与横坐标的余切，曲线越平缓，刚度越大，流量特性越好。节流阀的应用1与定量泵、溢流阀组成节流调速回路。泵的部分油液经溢流阀回油箱，泵的出口压力由溢流阀调定。进入油缸无杆腔的油液流量由节流阀调定，其稳定性受负载影响节流阀的应用2起负载阻尼。顺序阀起平衡作用，防止液压缸活塞的加速下落。节流阀起阻尼作用，控制顺序阀的启闭，使顺序阀关闭滞后。节流阀的应用3阻尼缓冲节流阀置于压力表前。阻尼作用强，可以缓冲系统的压力冲击。保护压力表。定差减压阀和节流阀串联而成。节流阀调节输出流量；定差减压阀保持节流阀进出口压差不变；实现输出流量基本恒定。用于负载变化较大、有速度稳定性要求的的场合。二、调速阀二、调速阀二、调速阀二、调速阀任务实施任务评价任务拓展课后习题
