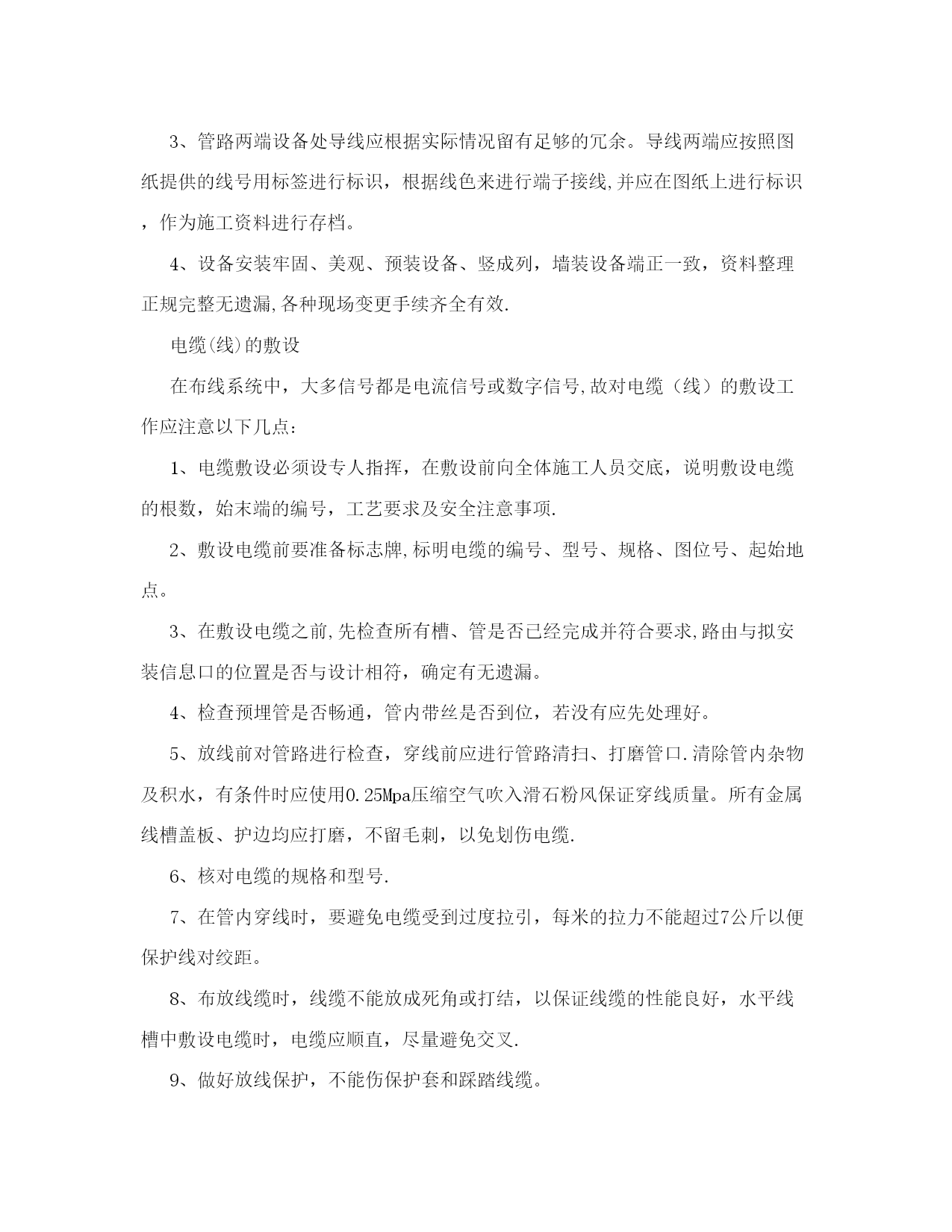

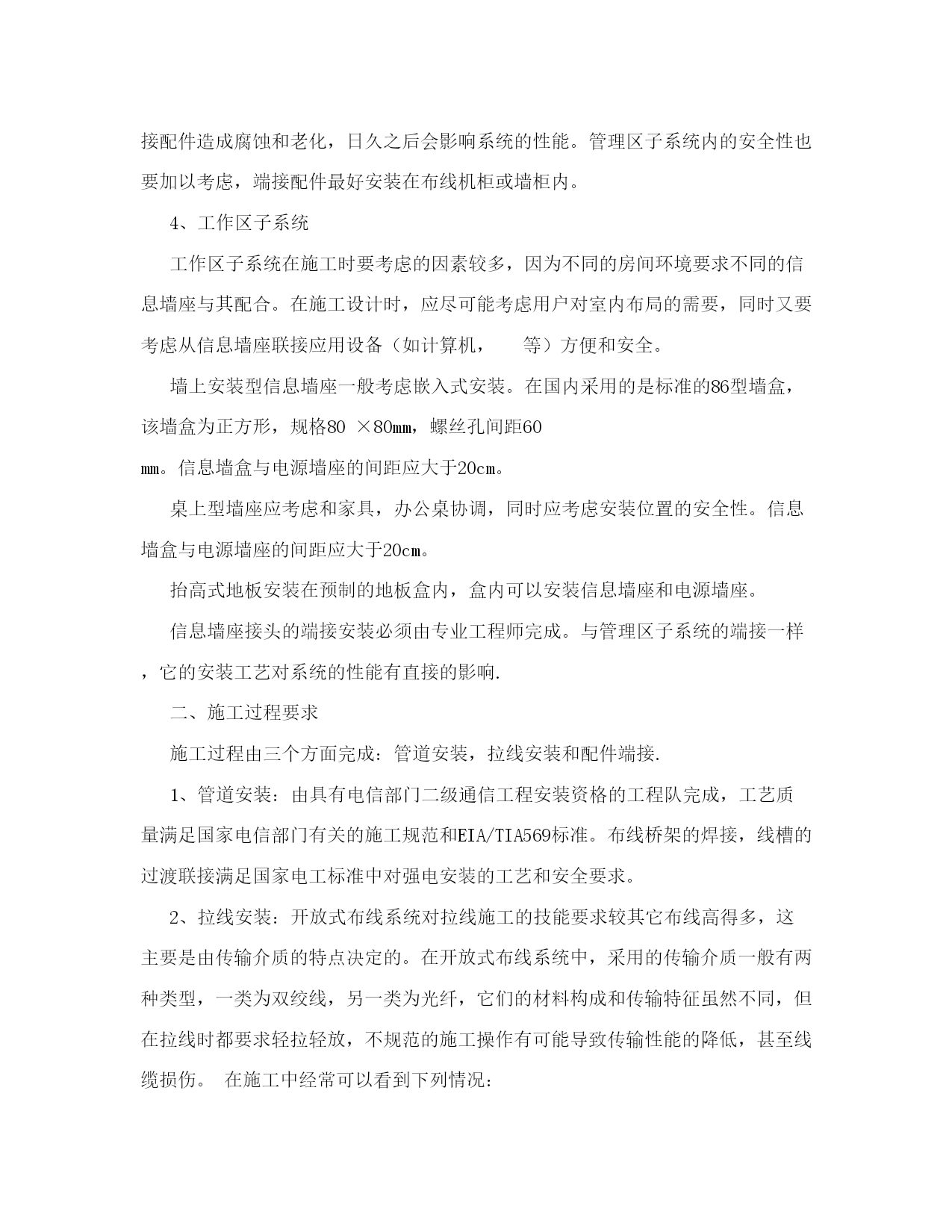

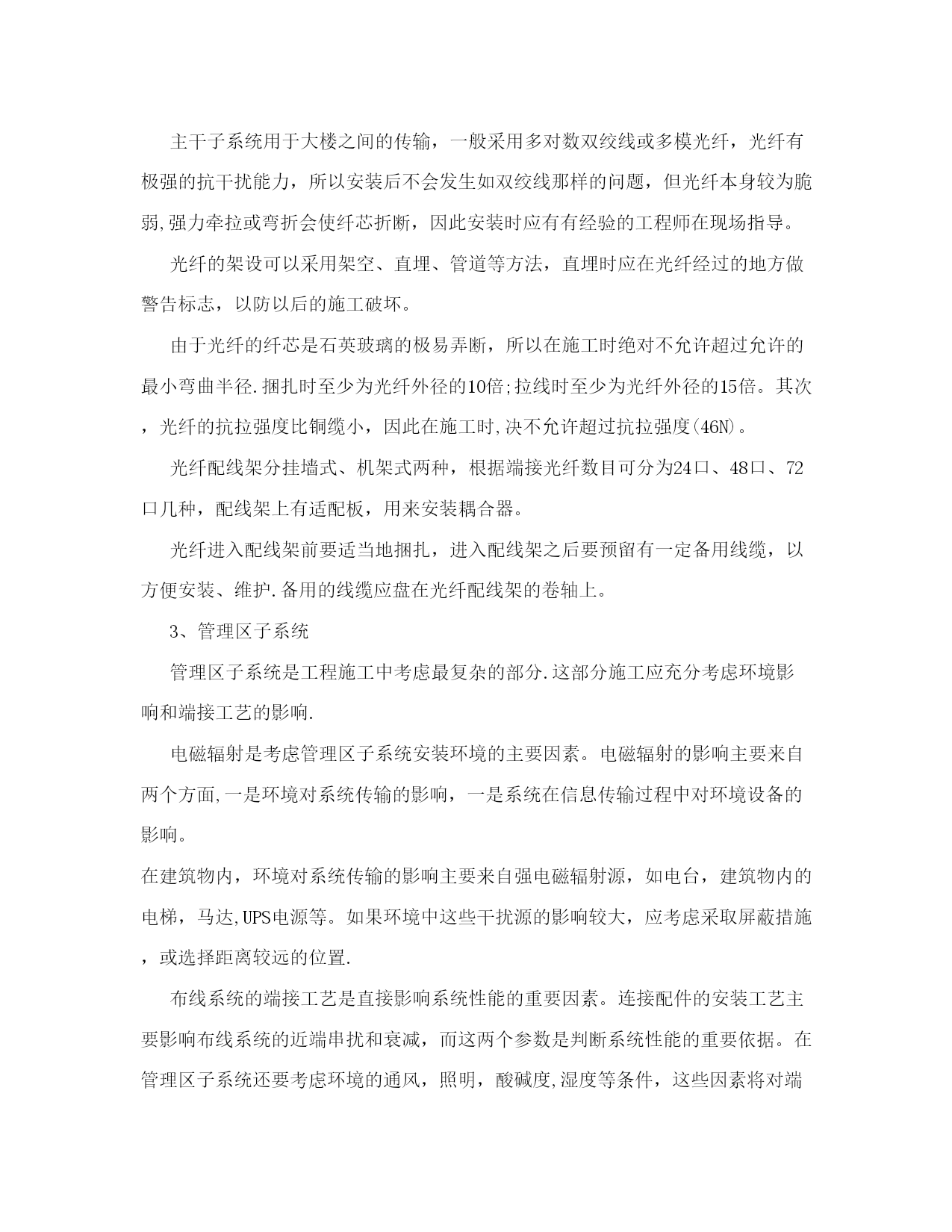

强电弱电工程布线施工规范与工艺实用文档(实用文档，可以直接使用，可编辑优秀版资料，欢迎下载）强电弱电工程布线施工规范与工艺强电弱电施工规范与工艺一般规定1、本章适用于住宅单相人户配电箱户表后的室2、配电箱户表后应根据室8、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。9、暗管直线敷设长度超过30米时，中间应加装过线盒。10、暗管必须弯曲敷设时，其路由长度应?15米，且该段?电源线：根据国家标准，单个电器支线、开关线用标准1.5平方毫米线,主线用标准2.5平方毫米线;空调插座用4毫米平方线;?背景音乐线:标准2×0.3平方毫米线?环绕音响线：标准100—300芯无氧铜?视频线:标准AV影音共享线?网络线：超五类UTP双绞线?有线电视线:宽带同轴电缆2、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。3、塑料电线保护管及接线盒、各类信息面板必须是阻燃型产品,外观不应有破损及变形。4、金属电线保护管及接线盒外观不应有折扁和裂缝，管5、通信系统使用的终端盒、接线盒与配电系统的开关、插座，选用与各设备相匹配的产品。施工要点：1、应根据用电设备位置，确定管线走向、标高及开关、插座的位置。？电源插座间距不大于3m，距门道不超过1。5m，距地面30cm。(国际标准)?所有插座距地高度30cm.?开关安装距地1.2~1。4m，距门框0.15～0。2m。2、电源线配线时，所用导线截面积应满足用电设备的最大输出功率。3、暗盒接线头留长30厘米，所有线路应贴上标签，并表明类型、规格、日期和工程负责人。4、穿线管与暗盒连接处，暗盒不许切割，须打开原有管孔，将穿线管穿出。穿线管在暗盒中保留5毫米。5、暗线敷设必须配管。6、同一回路电线应穿入同一根管3、确定开槽深度：若选用16mm的PVC管，则开槽深度为20mm;若选用20mm的PVC管，则开槽深度为25mm。4、线槽外观要求：横平竖直,大小均匀.5、线槽的测量：暗盒、槽独立计算,所有线槽按开槽起点到线槽终点测量，线槽宽度如果放两根以上的管，应按两倍以上来计算长度。三、布线1、确定线缆通畅：?网线、线的测试：分别做水晶头，用网络测试仪测试通断;？有线电视线、音视频线、音响线的测试：分别用万用表测试通断;？其他线缆：用相应专业仪表测试通断。2、确定各点位用线长度：？测量出配线箱槽到各点位端的长度；？加上各点位及配线箱槽处的冗余线长度:各点位出口处线的长度为200mm,300mm。3、确定标签：将各类线缆按一定长度剪断后在线的两端分别贴上标签，并注明：弱电种类，房间,序号。4、确定管内线数:管内线的横截面积不得超过管横截面积的80%。四、封槽1、固定暗盒:除厨房、卫生间暗盒要凸出墙面20mm外,其他暗盒与墙面要求齐平.几个暗盒在一起时要求在同一水平线上。2、固定PVC管:？地面PVC管要求每间隔一米必须固定;?槽PVC管要求每间隔两米必须固定；?墙槽PVC管要求每间隔一米必须固定.3、封槽:封槽后的墙面、地面不得高于所在平面。4、清扫施工现场：封槽结束后，清运垃圾，打扫施工现场。附：为避免各种线路的弯曲回路,保证所有线路均为“活线”，布线施工工艺为地面直接布管方式(无特殊情况不得走踢脚线或者天花板内，否则线路无法做成“活线”）。弱电施工规范一、管道材料选择和施工要求1、水平子系统水平子系统的走线管道由两部分构成:一部分是每层楼内放置水平传输介质的总线槽，另一部分是将传输介质引向各房间信息接口的分线管或线槽。从总线槽到分线槽或线管需要有过渡连接.总线槽要求宽度与高度的比例为3：1，在线槽中放置的双绞线应不超过三层。在线槽中放置的双绞线密度过大会影响底层双绞线的传输性能。水平线槽一般有多处转弯，在转弯处应留有足够大的空间以保证双绞线有充分的弯曲半径。根据EIA/TIA569标准，超五类4对非屏蔽双绞线的弯曲半径应不小于线径的8倍。最新的标准认为，弯曲半径大于线径的4倍已可以满足传输要求了。但有一点是重要的，即保持足够大的弯曲半径可以保证系统的传输性能.在水平线槽的转弯处，应有垫衬以减小拉线时的摩擦力。水平子系统线槽或线管应采用镀锌铁槽或铁管。双绞线和光纤对安装有不同的要求，双绞线垂直放置于竖井之内，由于自身的重量牵拉,日久之后会使双绞线的绞合发生一定程度的改变，这种改变对传输语音的三类线来说影响不是太大，但对需要传输高速数据的超五类线,这个问题是不能被忽略的，因此设计垂直竖井缆线的敷设和保护方式检验缆线般应按下列要求敷设：缆线的型式、规格应与设计规定相符。缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤.缆线两端应贴有标签，应标明编号，标签书写应清晰,端
