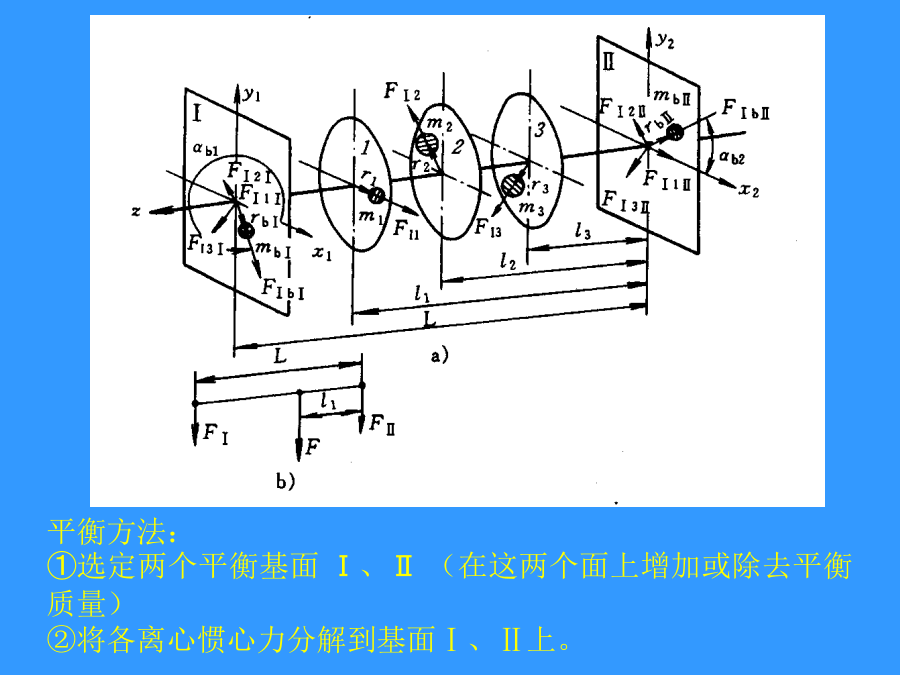

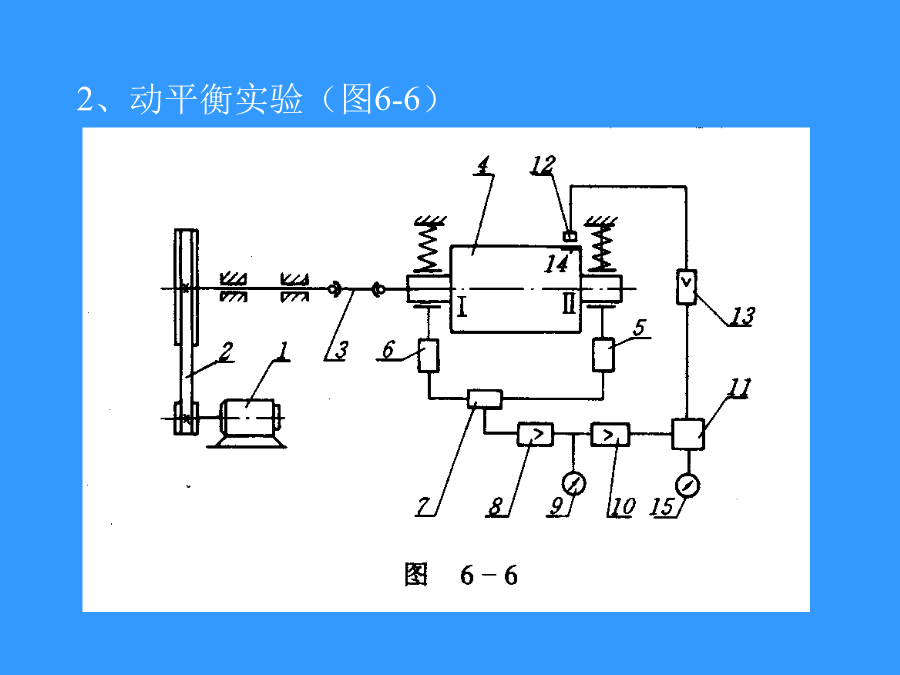

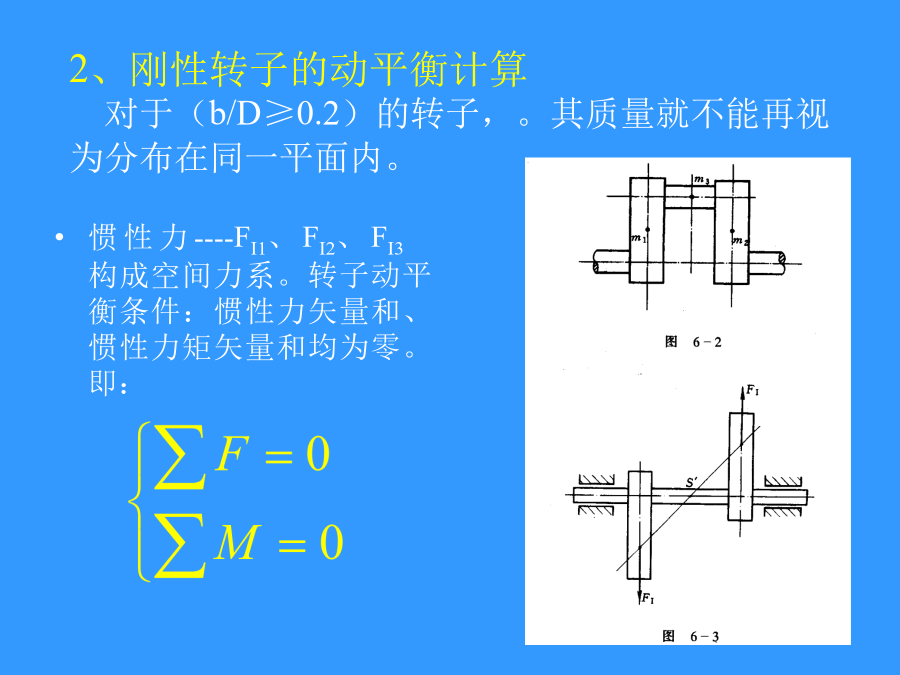

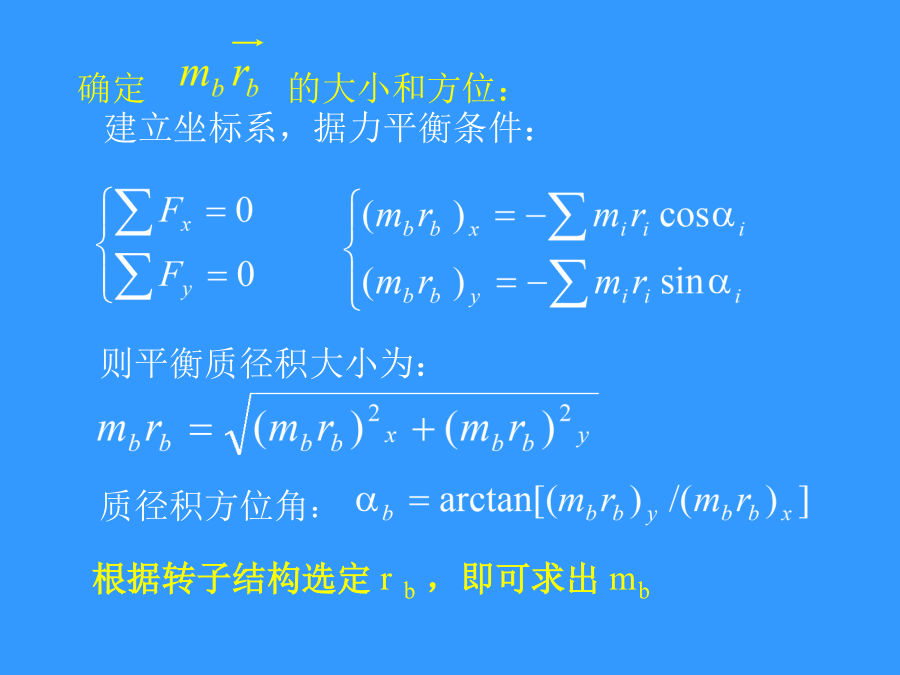

第六章机械的平衡§6-2刚性转子的平衡计算1、刚性转子的静平衡计算确定的大小和方位:建立坐标系,据力平衡条件:2、刚性转子的动平衡计算对于(b/D≥0.2)的转子,。其质量就不能再视为分布在同一平面内。平衡方法:①选定两个平衡基面Ⅰ、Ⅱ(在这两个面上增加或除去平衡质量)②将各离心惯心力分解到基面Ⅰ、Ⅱ上。惯性力分解方法:如FI1分解到基面Ⅰ、Ⅱ§6-3刚性转子的平衡实验1.静平衡实验(图6-5)2、动平衡实验(图6-6)
