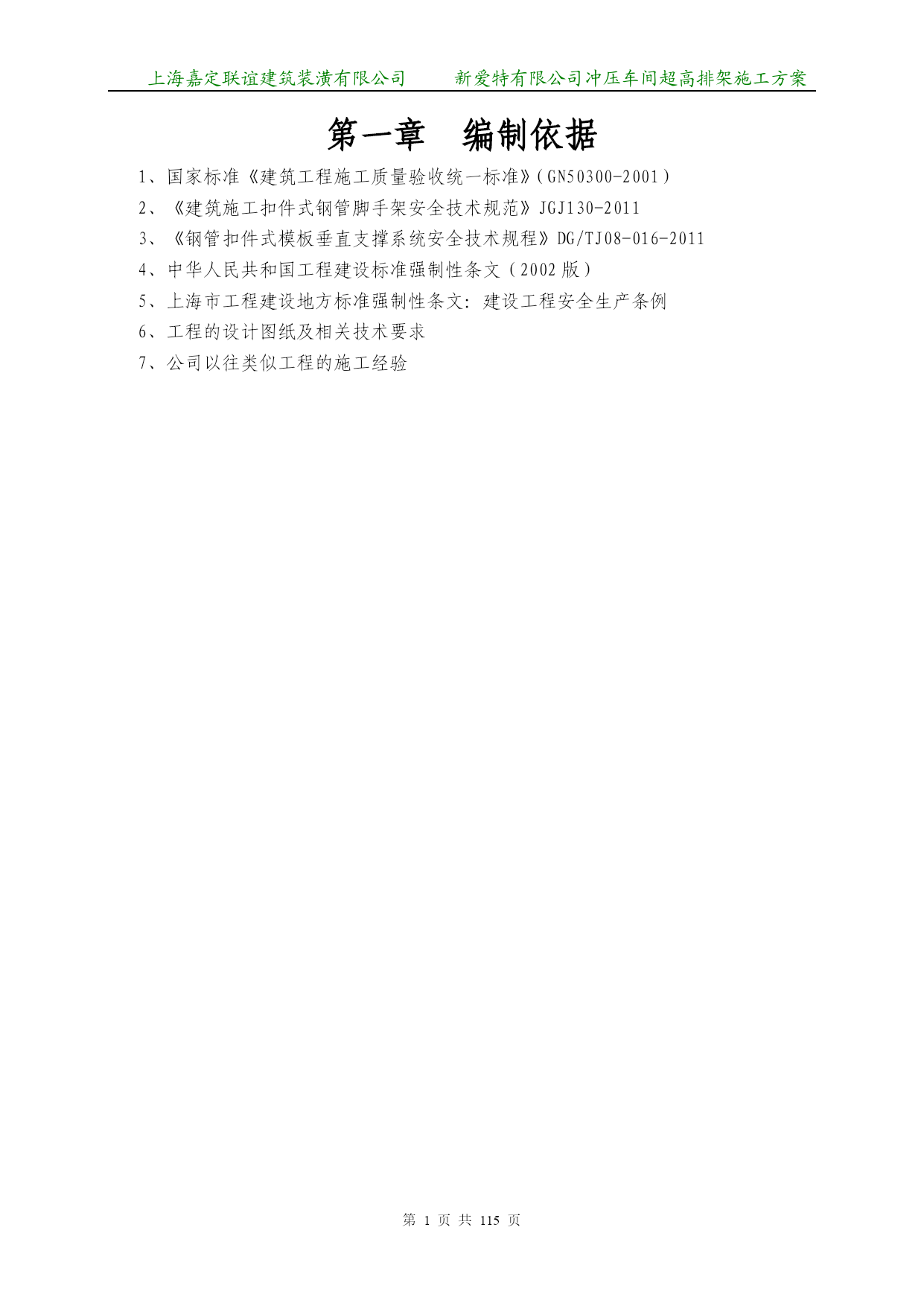

上海嘉定联谊建筑装潢有限公司新爱特有限公司冲压车间超高排架施工方案第页共NUMPAGES115页第一章编制依据国家标准《建筑工程施工质量验收统一标准》（GN50300-2001）《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《钢管扣件式模板垂直支撑系统安全技术规程》DG/TJ08-016-2011中华人民共和国工程建设标准强制性条文（2002版）上海市工程建设地方标准强制性条文：建设工程安全生产条例工程的设计图纸及相关技术要求公司以往类似工程的施工经验第二章工程概况项目简况工程名称：建设地点：。建设单位：设计单位：监理单位：施工单位：二、工程概况（一）建筑设计概况本工程位于，建筑面积4360平方米（不含保温层）。建筑高度为16.5米。（二）结构设计概况本工程按现行国家和地方有关设计规范规程及初步设计的批准文件进行设计。本工程的结构设计使用年限为50年，结构的安全等级为二级，地基基础设计等级为二级；抗震设防分类为丙类建筑，抗震设防烈度为7度，设计地震分组为第1组，设计基础地震加速度为0.1g，场地类别为Ⅳ类，场地特征周期为0.9S。本工程±0.000相当于绝对标高5.55m.室内外高差为150mm，详见施工图第三章超高排架搭设区域概况需搭设超高排架的区域共为5个，详见附图。1＃区域为位于A轴面积为1536m2。1层梁结构标高为3.30m,主梁截面尺寸240×500（梁底支模高2.80m）;2层梁结构标高为7.75m,主梁截面尺寸240×500（梁底支模高7.25m）;3层梁结构标高为12.50m,主梁截面尺寸240×500（梁底支模高12.00m）;4层梁结构标高为16.00m,主梁截面尺寸240×500（梁底支模高15.50m）;2＃区域为位于A轴面积为1536m2。1层梁结构标高为3.30m,主梁截面尺寸240×500（梁底支模高2.80m）;2层梁结构标高为7.75m,主梁截面尺寸240×500（梁底支模高7.25m）;3层梁结构标高为12.50m,主梁截面尺寸240×500（梁底支模高12.00m）;4层梁结构标高为16.00m,主梁截面尺寸240×500（梁底支模高15.50m）;3＃区域为位于A轴面积为1536m2。1层梁结构标高为3.30m,主梁截面尺寸240×500（梁底支模高2.80m）;2层梁结构标高为7.75m,主梁截面尺寸240×500（梁底支模高7.25m）;3层梁结构标高为12.50m,主梁截面尺寸240×500（梁底支模高12.00m）;4层梁结构标高为16.00m,主梁截面尺寸240×500（梁底支模高15.50m）;4＃区域为位于A轴面积为1536m2。1层梁结构标高为3.30m,主梁截面尺寸240×500（梁底支模高2.80m）;2层梁结构标高为7.75m,主梁截面尺寸240×500（梁底支模高7.25m）;3层梁结构标高为12.50m,主梁截面尺寸240×500（梁底支模高12.00m）;4层梁结构标高为16.00m,主梁截面尺寸240×500（梁底支模高15.50m）;5＃区域为位于1-2轴面积为720m2。1层梁结构标高为3.30m,主梁截面尺寸240×500（梁底支模高2.80m）;2层梁结构标高为7.75m,主梁截面尺寸240×500（梁底支模高7.25m）;3层梁结构标高为12.50m,主梁截面尺寸240×500（梁底支模高12.00m）;4层梁结构标高为16.00m,主梁截面尺寸240×500（梁底支模高15.50m）;第四章超高模板排架设计1.立杆：1＃、2＃、3＃、4＃、5＃区域立杆纵、横向间距均为1000mm、1200mm、1360mmm。详见附图超高排架区域，在主、次梁底的中心处设置顶撑，顶撑立杆底设置双扣件。立杆底均应设在填土压实后、做100mm厚碎石垫层、100mm厚C20混凝土垫层上，并设置垫木或垫板、并有可靠接触。立杆接长除顶层顶步可采用搭接处，其余各层各步接头必须采用对接扣件连接。底步立杆采用不同长度的钢管间隔布置，立杆上的对接扣件应交错布置。2.扫地杆：纵向扫地杆应采用直角扣件固定在距底座不大于200mm处的立杆上，横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上，纵、横向扫地杆应每排设置。3.纵、横向水平杆：水平牵杆在纵、横每个方向上应每排设置，且上下两道水平杆之间宜交错布置。纵、横向水平杆步距均为≤1500mm。4.剪刀撑：超高排架四边应由底至顶设置连续垂直剪刀撑、中间纵、横向每隔4m立杆间距均应设置一道垂直剪刀撑，剪刀撑与地面夹角为4
