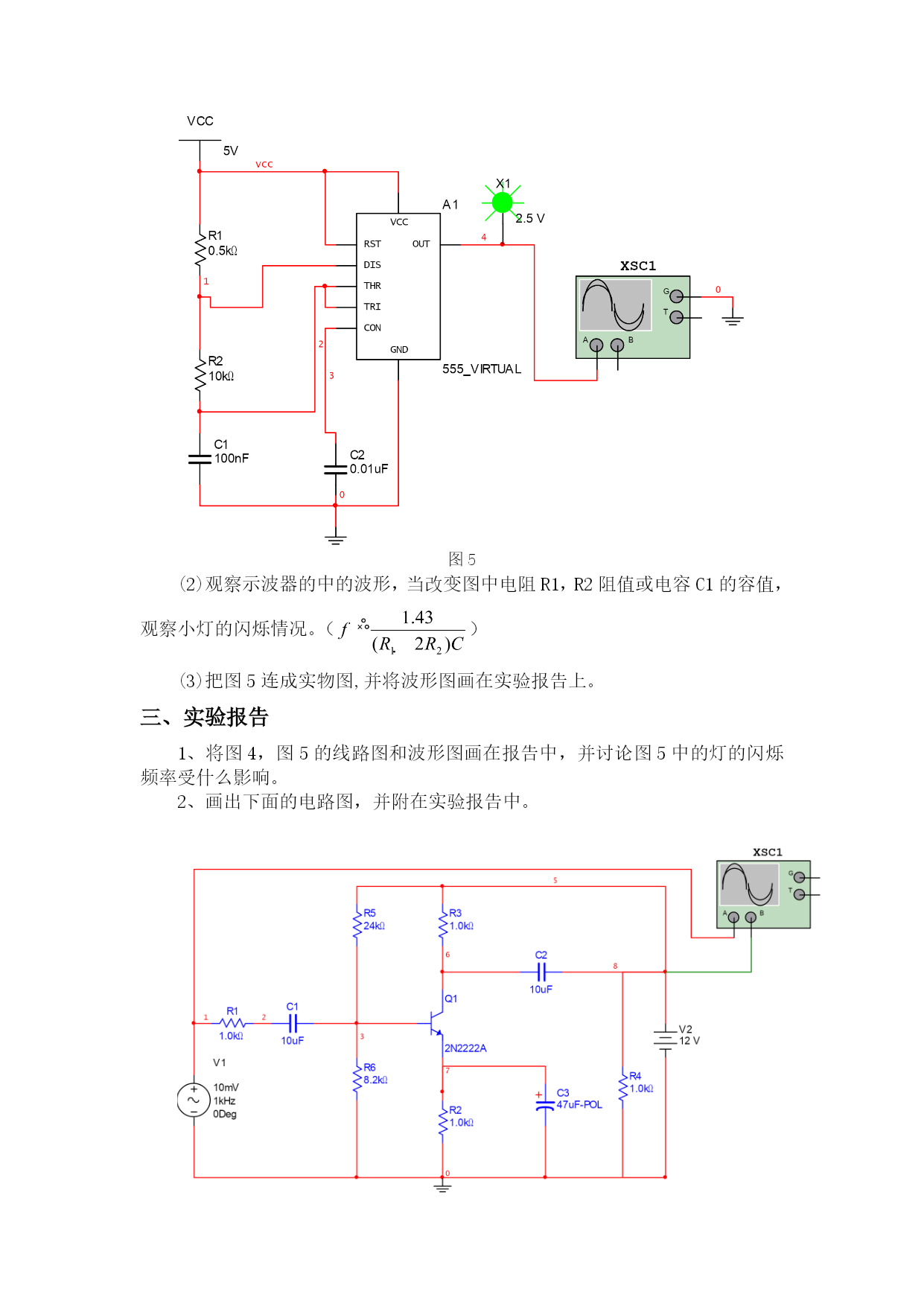

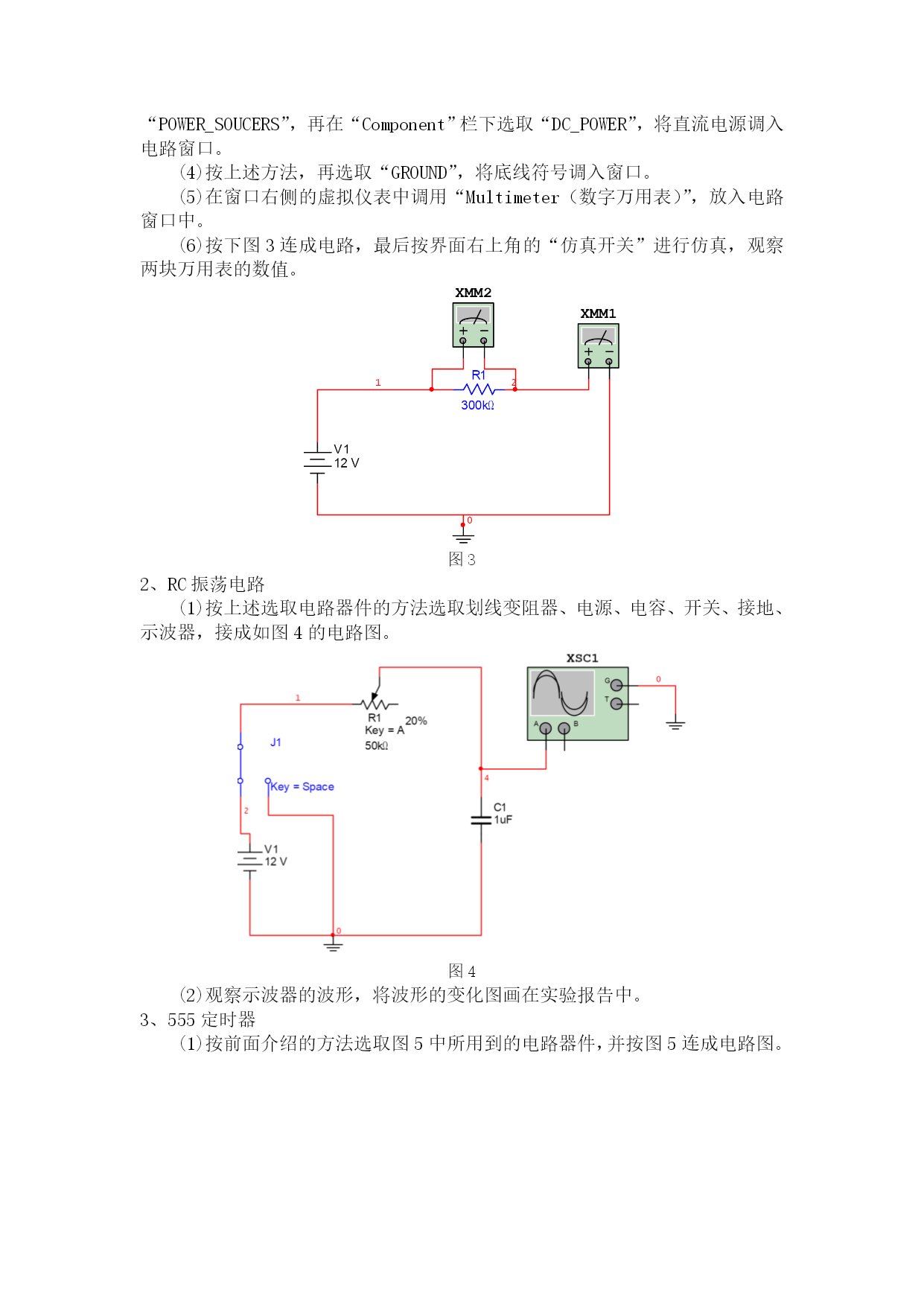

实验一认识性实验——仿真软件入门一、实验目的1.了解和熟悉仿真软件Multisim的基本功能和使用方法。2.掌握在仿真软件Multisim平台上绘制电路图和进行仿真实验。二、实验内容1、线性电阻软件的伏安特性曲线测试(1)单击计算机的Mulitsim图标进入基本界面。(2)用鼠标单击仿真软件基本界面上面的真实元件工具条中的“Basic”按钮,如图1所示,在弹出的的对话框“Family”栏下选取“RESISTOR(电阻)”,再在“Component”栏下选取“300Ohm5%”的电阻,如图2所示,最后点对话框的右上角的”OK”按钮,将电阻调入电路窗口。图1图2(3)按工具条中的“Source(电源)”按钮,在“Family”栏中选取“POWER_SOUCERS”,再在“Component”栏下选取“DC_POWER”,将直流电源调入电路窗口。(4)按上述方法,再选取“GROUND”,将底线符号调入窗口。(5)在窗口右侧的虚拟仪表中调用“Multimeter(数字万用表)”,放入电路窗口中。(6)按下图3连成电路,最后按界面右上角的“仿真开关”进行仿真,观察两块万用表的数值。图32、RC振荡电路(1)按上述选取电路器件的方法选取划线变阻器、电源、电容、开关、接地、示波器,接成如图4的电路图。图4(2)观察示波器的波形,将波形的变化图画在实验报告中。3、555定时器(1)按前面介绍的方法选取图5中所用到的电路器件,并按图5连成电路图。图5(2)观察示波器的中的波形,当改变图中电阻R1,R2阻值或电容C1的容值,观察小灯的闪烁情况。()(3)把图5连成实物图,并将波形图画在实验报告上。三、实验报告1、将图4,图5的线路图和波形图画在报告中,并讨论图5中的灯的闪烁频率受什么影响。2、画出下面的电路图,并附在实验报告中。
