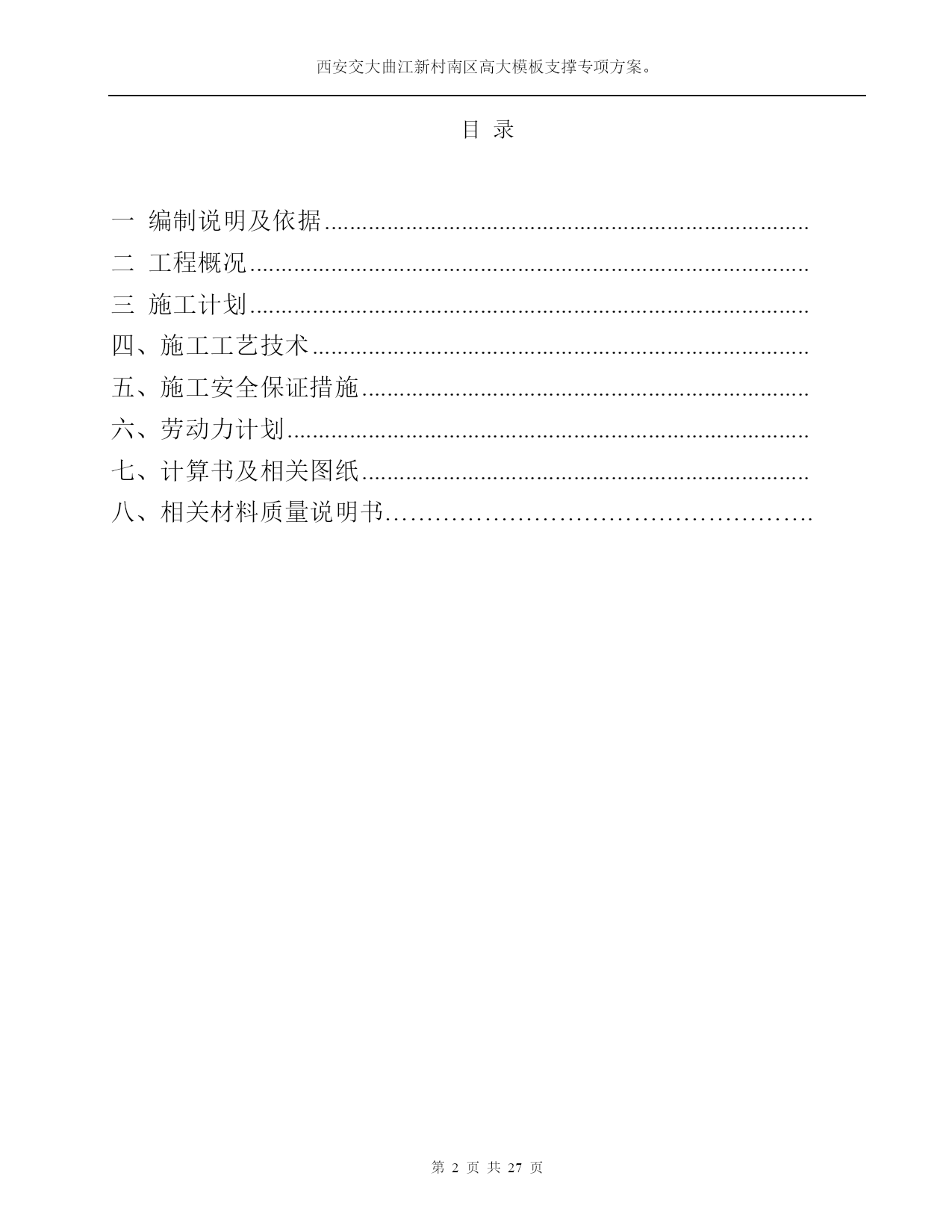

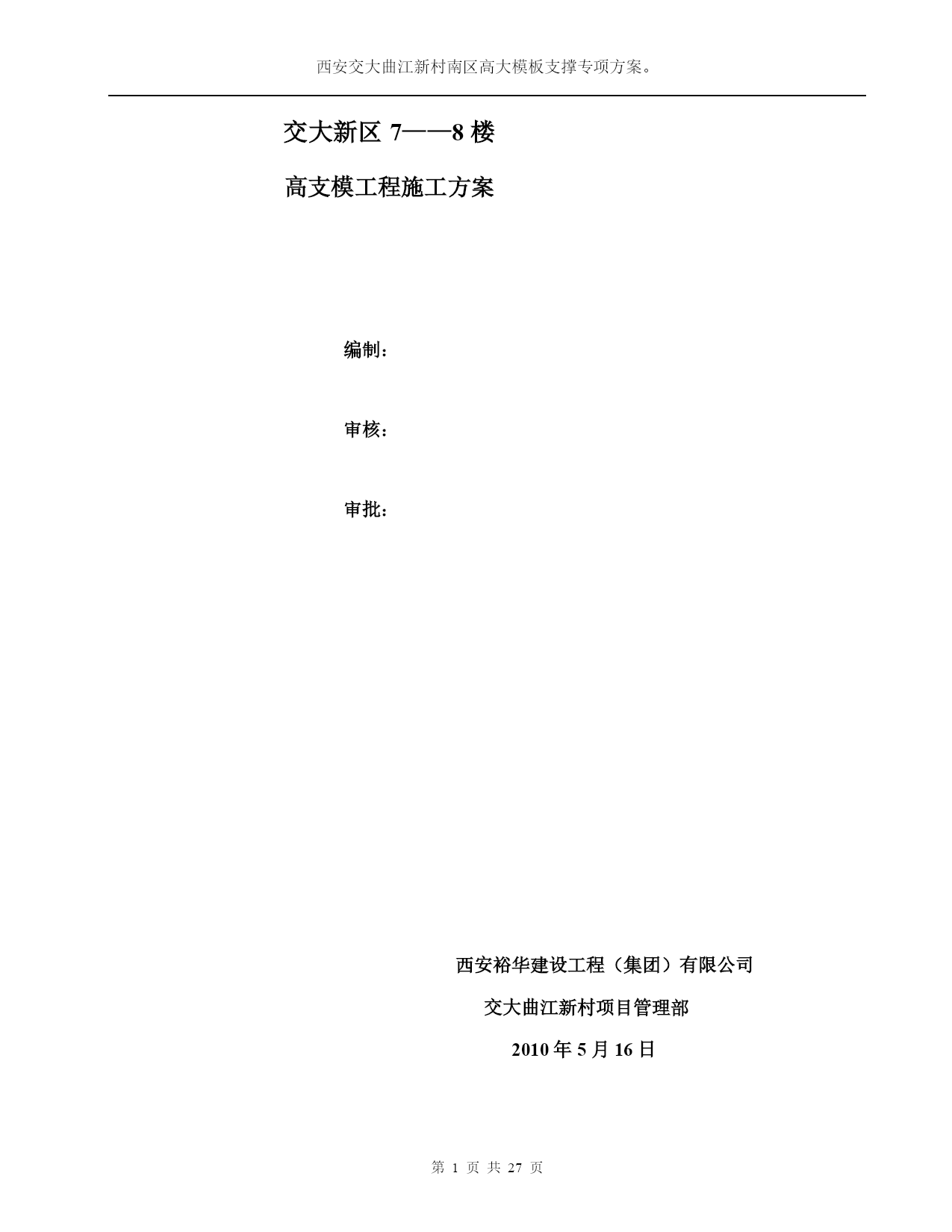

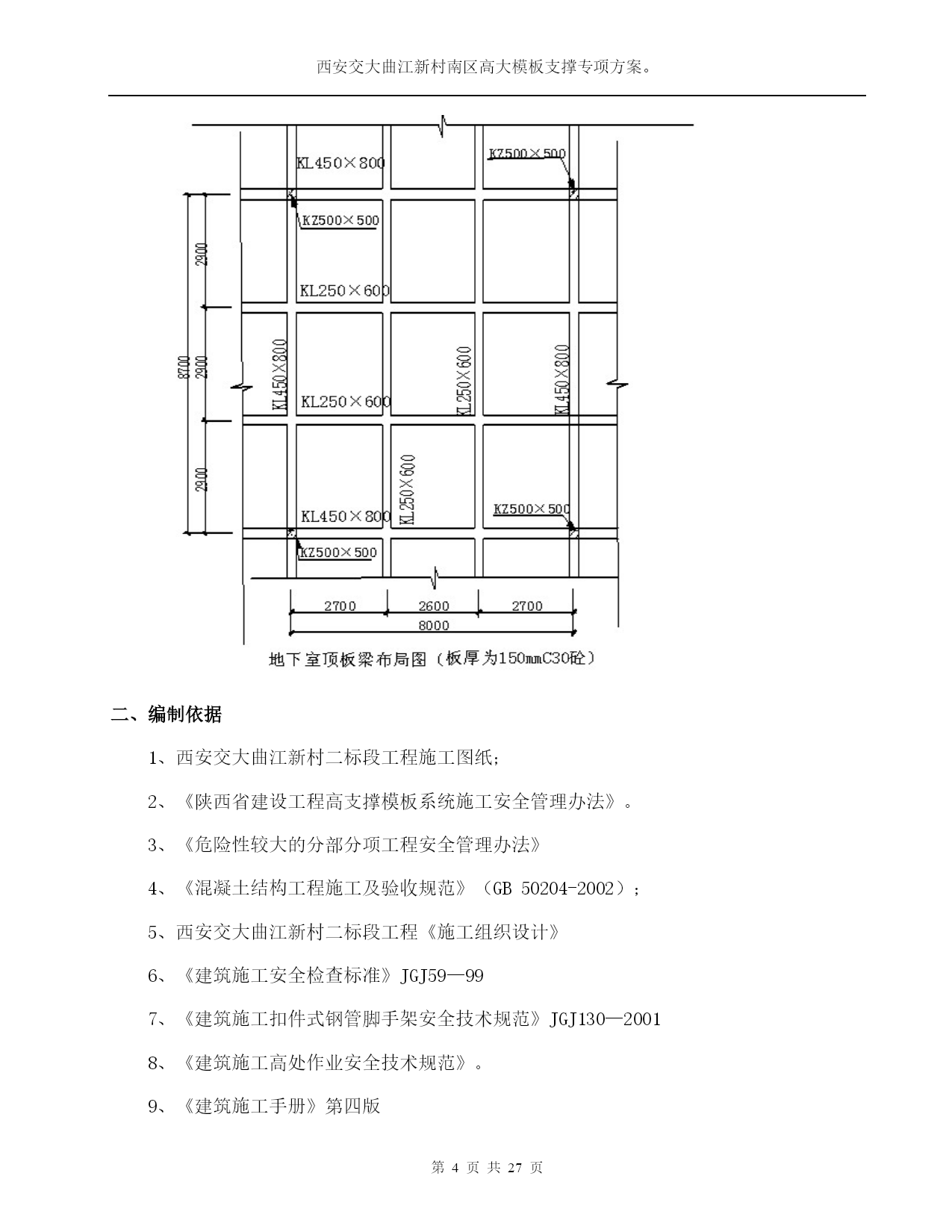

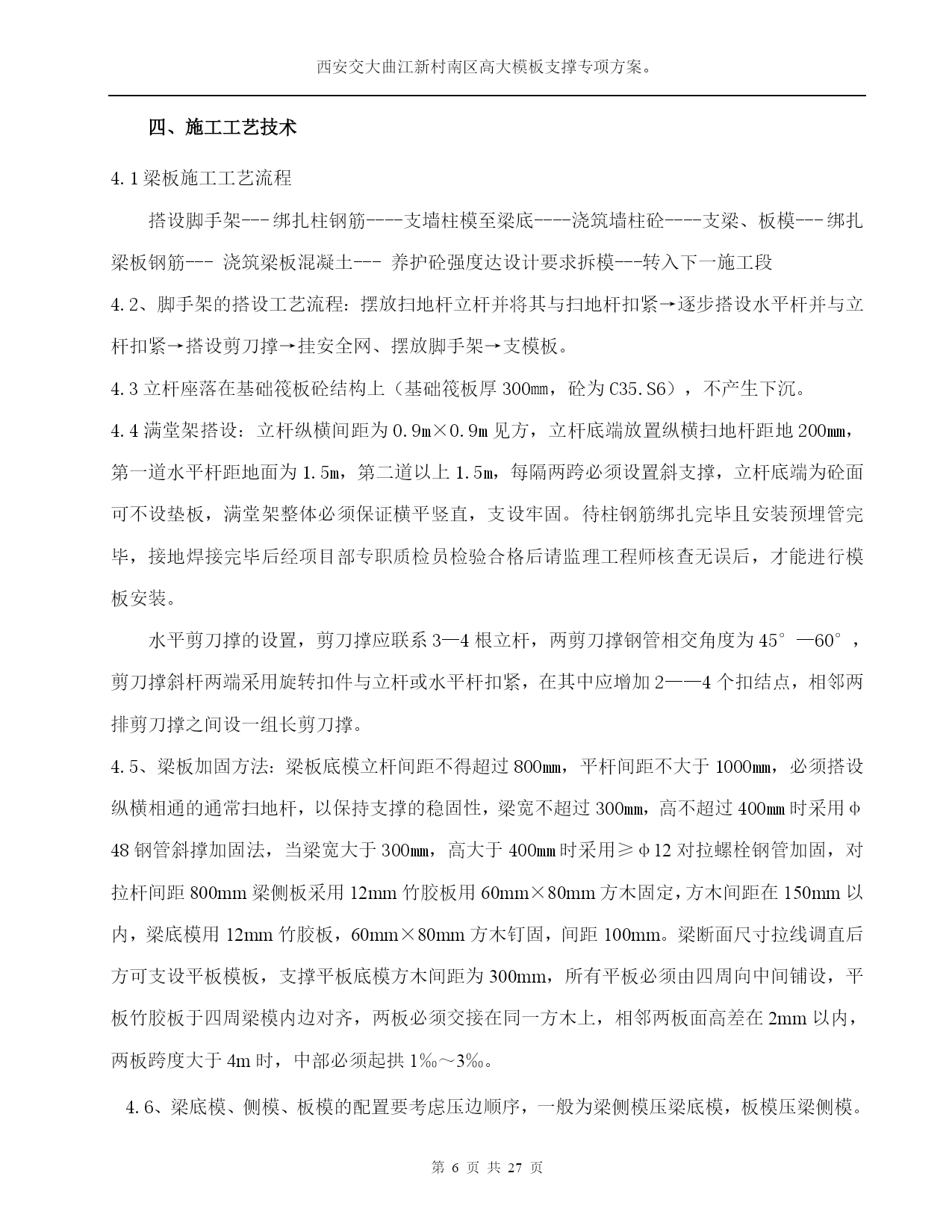

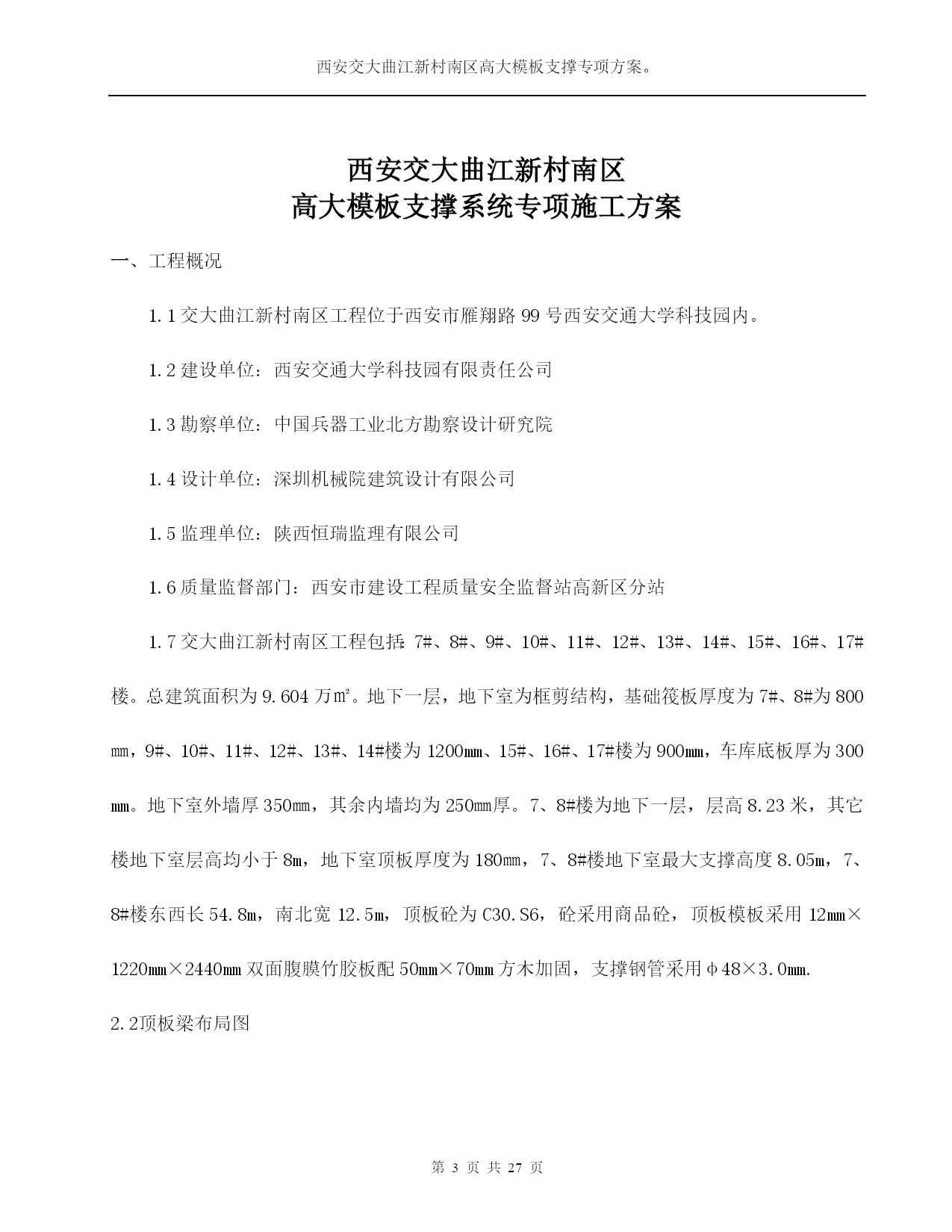

西安交大曲江新村二标段专项方案设计书西安交大曲江新村南区高大模板支撑专项方案。第页共NUMPAGES26页第页共NUMPAGES27页西安交大曲江新村二标段模板专项方案设计书AUTHOR雨林木风第页共NUMPAGES26页交大新区7——8楼高支模工程施工方案编制：审核：审批：西安裕华建设工程（集团）有限公司交大曲江新村项目管理部2010年5月16日目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc244505473"一编制说明及依据HYPERLINK\l"_Toc244505474"二工程概况HYPERLINK\l"_Toc244505475"三施工计划HYPERLINK\l"_Toc244505476"四、施工工艺技术HYPERLINK\l"_Toc244505477"五、施工安全保证措施HYPERLINK\l"_Toc244505478"六、劳动力计划HYPERLINK\l"_Toc244505479"七、计算书及相关图纸八、相关材料质量说明书…………………………………………….西安交大曲江新村南区高大模板支撑系统专项施工方案一、工程概况1.1交大曲江新村南区工程位于西安市雁翔路99号西安交通大学科技园内。1.2建设单位：西安交通大学科技园有限责任公司1.3勘察单位：中国兵器工业北方勘察设计研究院1.4设计单位：深圳机械院建筑设计有限公司1.5监理单位：陕西恒瑞监理有限公司1.6质量监督部门：西安市建设工程质量安全监督站高新区分站1.7交大曲江新村南区工程包括：7#、8#、9#、10#、11#、12#、13#、14#、15#、16#、17#楼。总建筑面积为9.604万㎡。地下一层，地下室为框剪结构，基础筏板厚度为7#、8#为800㎜，9#、10#、11#、12#、13#、14#楼为1200mm、15#、16#、17#楼为900mm，车库底板厚为300mm。地下室外墙厚350㎜，其余内墙均为250㎜厚。7、8#楼为地下一层，层高8.23米，其它楼地下室层高均小于8m，地下室顶板厚度为180㎜，7、8#楼地下室最大支撑高度8.05m，7、8#楼东西长54.8m，南北宽12.5m，顶板砼为C30.S6，砼采用商品砼，顶板模板采用12mm×1220mm×2440mm双面腹膜竹胶板配50mm×70mm方木加固，支撑钢管采用φ48×3.0mm.2.2顶板梁布局图二、编制依据1、西安交大曲江新村二标段工程施工图纸；2、《陕西省建设工程高支撑模板系统施工安全管理办法》。3、《危险性较大的分部分项工程安全管理办法》4、《混凝土结构工程施工及验收规范》（GB50204-2002）；5、西安交大曲江新村二标段工程《施工组织设计》6、《建筑施工安全检查标准》JGJ59—997、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—20018、《建筑施工高处作业安全技术规范》。9、《建筑施工手册》第四版10、《建筑施工模板安全技术规范》JGJ162-2008三、施工进度计划，3.1施工进度计划序号分项工程名称日期备注17#、8#楼地下室满堂架搭设4月15日～5月22日27#、8#楼地下室模板安装4月18日～5月23日37#、8#楼地下室钢筋绑扎安装4月19日～5月23日47#、8#楼地下室顶板浇筑砼：5月24日～5月24日57#、8#楼地下室满堂架拆除8月10日～8月20日3.2材料设备计划材料名称规格数量备注φ48×3.0钢管6m36900φ48×3.0钢管4m52700φ48×3.0钢管2m21600φ48×3.0钢管1m33600扣件十字1.8万个扣件一字3000个扣件转向1000个镜面板1220×2440×15mm1027㎡仿木50×70mm29m3油丝顶450mm3500个塔吊QTZ-63、402台砼输送泵车37M～47M2台振动棒电机ZD-13010台潜水泵2台四、施工工艺技术4.1梁板施工工艺流程搭设脚手架---绑扎柱钢筋----支墙柱模至梁底----浇筑墙柱砼----支梁、板模---绑扎梁板钢筋---浇筑梁板混凝土---养护砼强度达设计要求拆模---转入下一施工段4.2、脚手架的搭设工艺流程：摆放扫地杆立杆并将其与扫地杆扣紧→逐步搭设水平杆并与立杆扣紧→搭设剪刀撑→挂安全网、摆放脚手架→支模板。4.3立杆座落在基础筏板砼结构上（基础筏板厚300㎜，砼为C35.S6），不产生下沉。4.4满堂架搭设：立杆纵横间距为0.9m×0.9m见方，立杆底
