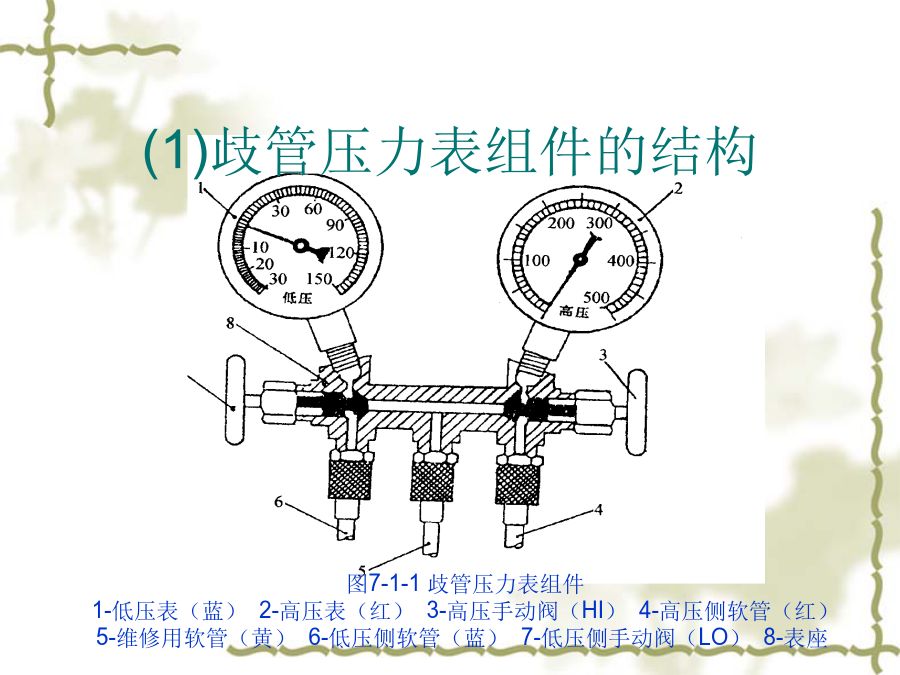

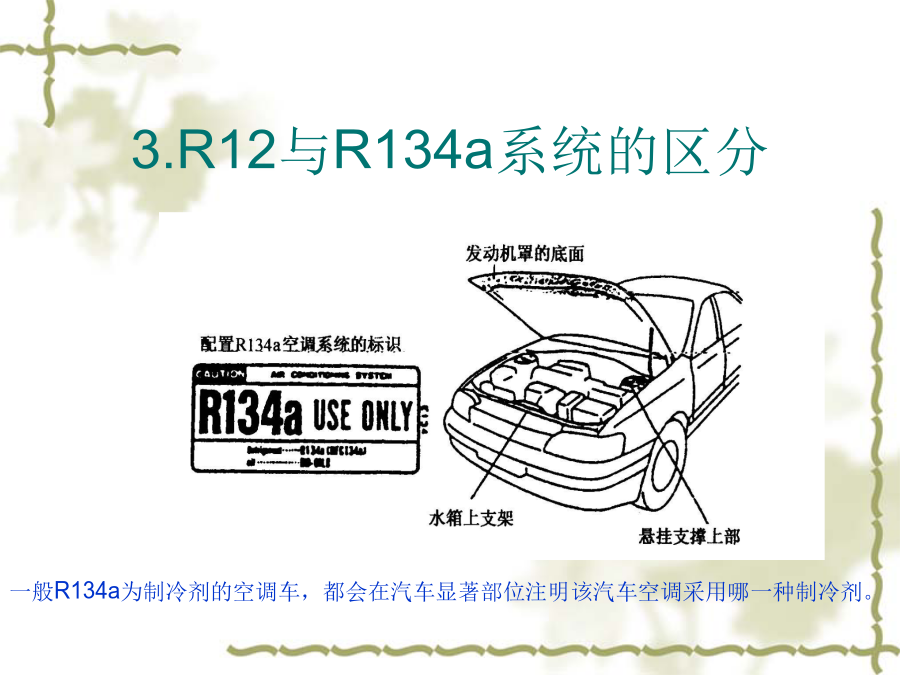

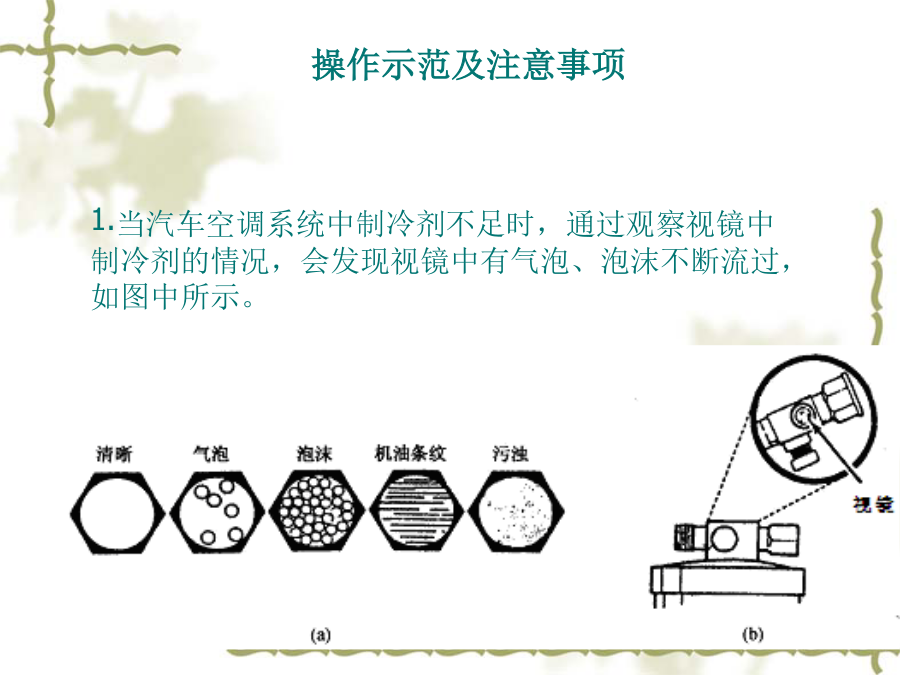

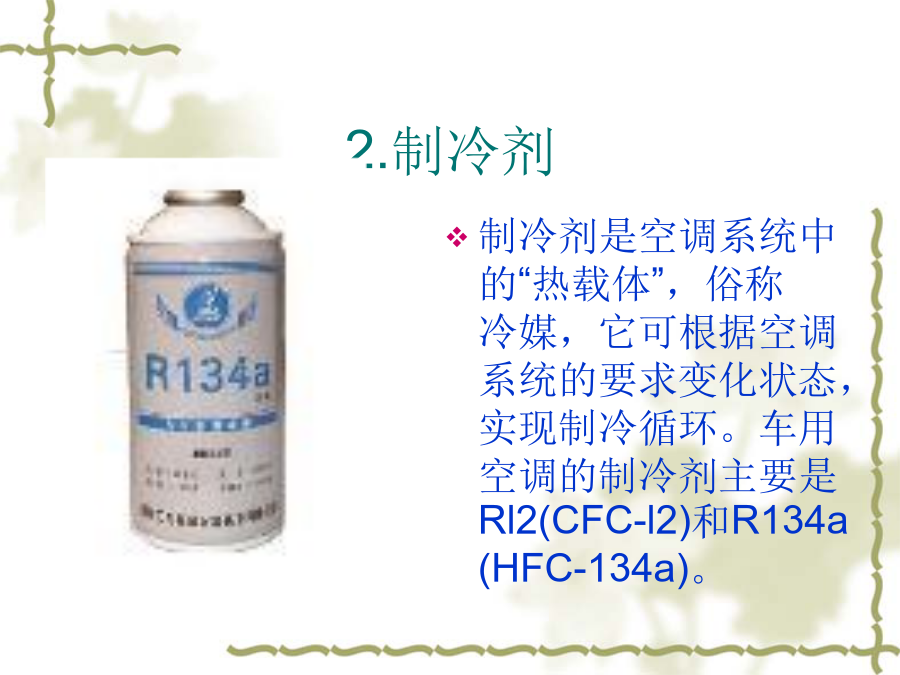

图7-1-1歧管压力表组件1-低压表（蓝）2-高压表（红）3-高压手动阀（HI）4-高压侧软管（红）5-维修用软管（黄）6-低压侧软管（蓝）7-低压侧手动阀（LO）8-表座(2)歧管压力表组件的使用【注意】①歧管压力表组件是一件精密仪表，必须细心维护，不要损坏，且要保持清洁。②不使用时，要防止软管中进入水分和脏物。③使用时要把管内空气排尽。④压力表接头与软管连接时，只能用手拧紧，不能用工具拧紧。2.制冷剂3.R12与R134a系统的区分在压缩机铭牌上会注明所采用的制冷剂及冷冻机油，若未注明，则应慎重考虑，寻找资料，设法确认所用的冷冻机油在连接软管上会有色圈或白色线条出现，并会在软管表面印有适用R134a的字样螺纹连接型式的管接头（a）用于R134a（b）用于R12操作示范及注意事项（1）清晰、无气泡，说明制冷剂适量。过多或完全漏光，可用交替开关空调机的办法检查。若开、关空调机的瞬间制冷剂起泡沫，接着就变澄清，说明制冷剂适量;如果开、关空调机从视镜内看不到动静，而且出风口不冷，压缩机进出口之间没有温差，说明制冷剂漏光;若出风口不够冷，而且关闭压缩机后气无气泡、无流动，说明制冷剂过多。（2）偶尔出现气泡，并且时而伴有膨胀阀结霜，说明系统中有水分。若无膨胀阀结霜现象，可能是制冷剂少量缺少或有空气。（3）有气泡、泡沫不断流过，说明制冷剂不足。如果泡沫很多，可能有空气。若判断为制冷剂不足，则要查明原因，不要随便补充制冷剂。由于胶管内制冷剂存在自然泄漏，若是使用两年后方发现制冷剂不足，可以判断为胶管自然泄漏。（4）有长串油纹，观察孔的玻璃上有条纹状的油渍，说明冷冻机油量过多。此时应想办法从系统内释放一些冷冻机油，再加入适量的制冷剂。若玻璃上留下的油渍是黑色的或有其他杂物，则说明系统内的冷冻机油变质、污浊，必须清洗制冷系统。2.制冷系统工作压力的检测【器材设备准备】歧管压力表组件、汽车空调系统。【操作步骤】（1）卸掉系统高、低压管路上的检修阀护帽。（2）歧管压力表组件高、低压侧手动阀都关闭，蓝色的低压侧软管接低压检修阀，红色的高压侧软管接高压检修阀。（3）起动发动机，调整发动机转速至1500～2000r/min，起动空调系统，将风机开关置于高速状态，温度控制开关置于最冷位置，按需要使发动机温度正常(约运行5min)后，进行检测。（4）从歧管压力表组件高、低压侧压力的读数，来判断制冷系统的故障。制冷系统高压端的压力一般为1103～1517kPa，低压端压力一般为103～241kPa，其压力会因车型和环境温度不同而有所不同。（5）检测完后，关闭发动机，卸掉歧管压力表组件，把检修阀的护帽旋回。歧管压力表组件1-低压表（蓝）2-高压表（红）3-高压手动阀（HI）4-高压侧软管（红）5-维修用软管（黄）6-低压侧软管（蓝）7-低压侧手动阀（LO）8-表座课题二汽车空调系统的检漏1.观察法检漏观察法检漏是指用眼睛查看制冷系统（特别是制冷系统的管接头）部位有否冷冻机油渗漏痕迹的一种检漏方法。因为制冷剂通常与冷冻机油互溶，所以在泄漏处必然也带出冷冻机油，因此系统管道有油迹的部位就是泄漏处。2.肥皂泡沫法检漏3.卤素检漏灯检漏4.电子检漏仪检漏电子检漏仪分为R12电子检漏仪、R134a电子检漏仪和多功能电子检漏仪等。一般检测R12泄漏的电子检漏仪对检测R134a是无效的，检测R134a泄漏情况要使用一种专门适用它的检漏仪，或使用可检测R12及R134a的多功能电子检漏仪。目前最常用的是多功能电子检漏仪，如图7-2-1所示，它既能检测R12又能检测R134a。5.加压法检漏6.染料示踪法检漏将加有染料的制冷剂注入系统，如系统有泄漏的情况，由于有染料，泄漏点可以明显地被发现。但此法用得较少，考虑到染料的残留物与制冷剂的相容问题，一些厂家不同意用此法检漏。7.真空法检漏7.真空法检漏是指对制冷系统抽真空以后，保持系统真空状态一段时间(至少60min)，观察系统中的真空压力表指针是否移动(即指针是否发生变化)的一种检漏方法。如真空指示没有变化，则说明系统无泄漏，如真空指示回升，则说明系统有泄漏。操作示范及注意事项重点检查渗漏的部位是:（1）各个管道接头及阀门连接处;（2）全部软管，尤其在管接头附近察看有否鼓泡、裂纹、油渍;（3）压缩机轴封、前后盖板、密封垫、检修阀等处;（4）冷凝器表面被刮坏、压扁、碰伤处;（5）蒸发器表面被刮坏、压扁、碰伤处;（6）膨胀阀的进出口连接处，膜盒周边焊接处，以及感温包与膜盒焊接处;（7）贮液干燥器的易熔塞、视镜、高低压阀连接处;（8）歧管压力表组件(如果安装的话)的连接头、手动阀及软管处。【操作步骤】要按照检漏仪厂商的说明书进行检查，尽管不同的检漏仪操作程序可能不同，但下列
