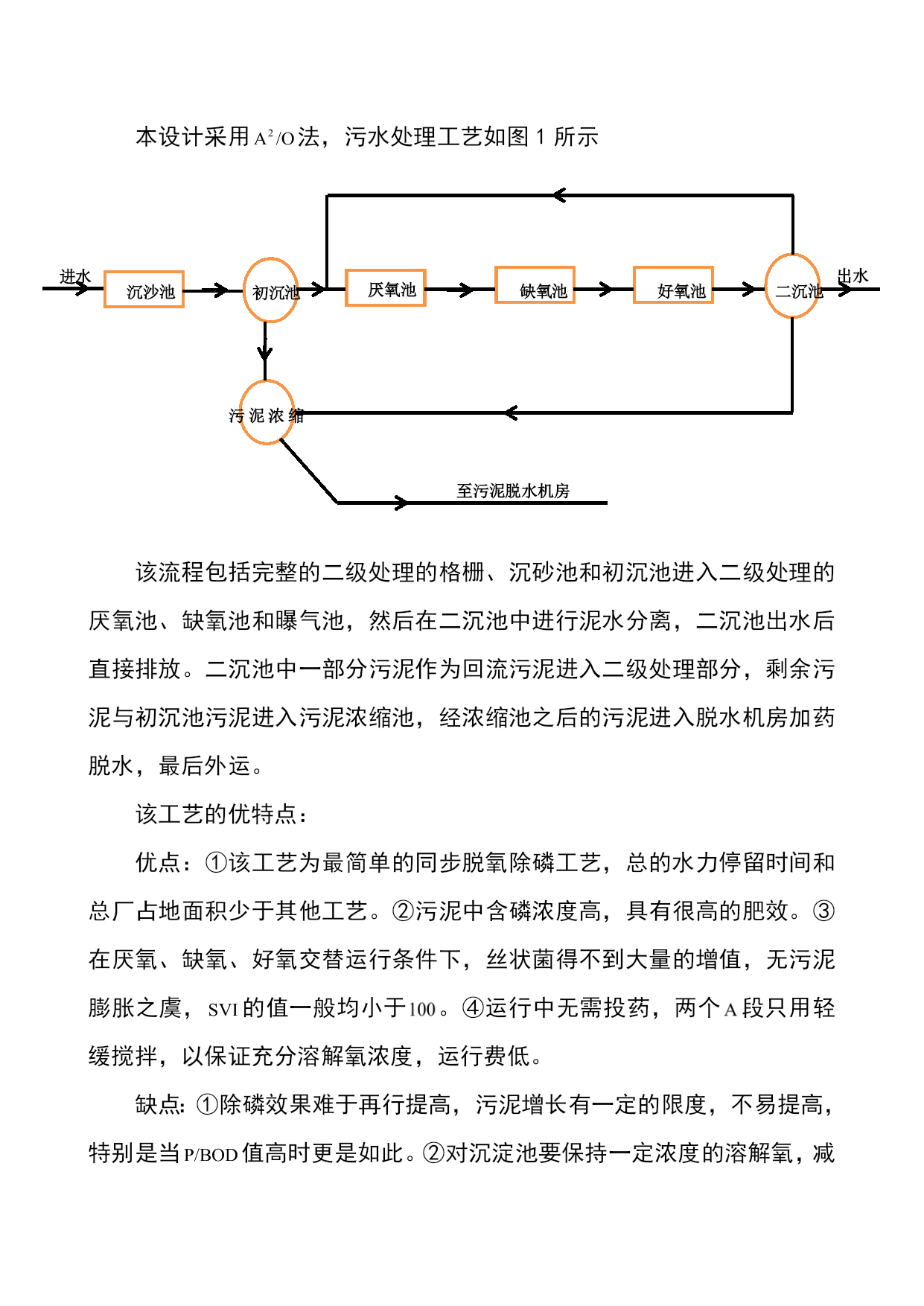

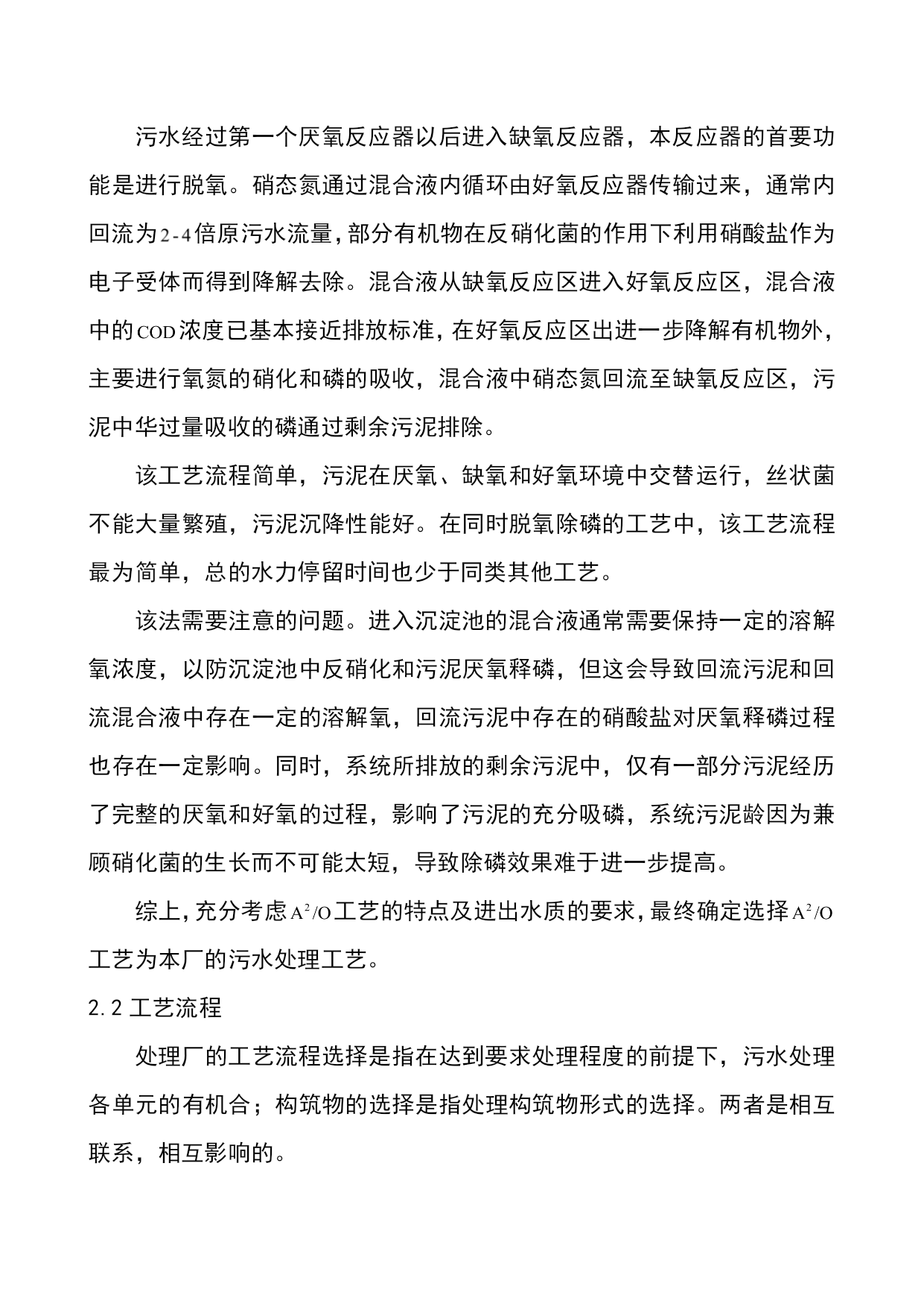

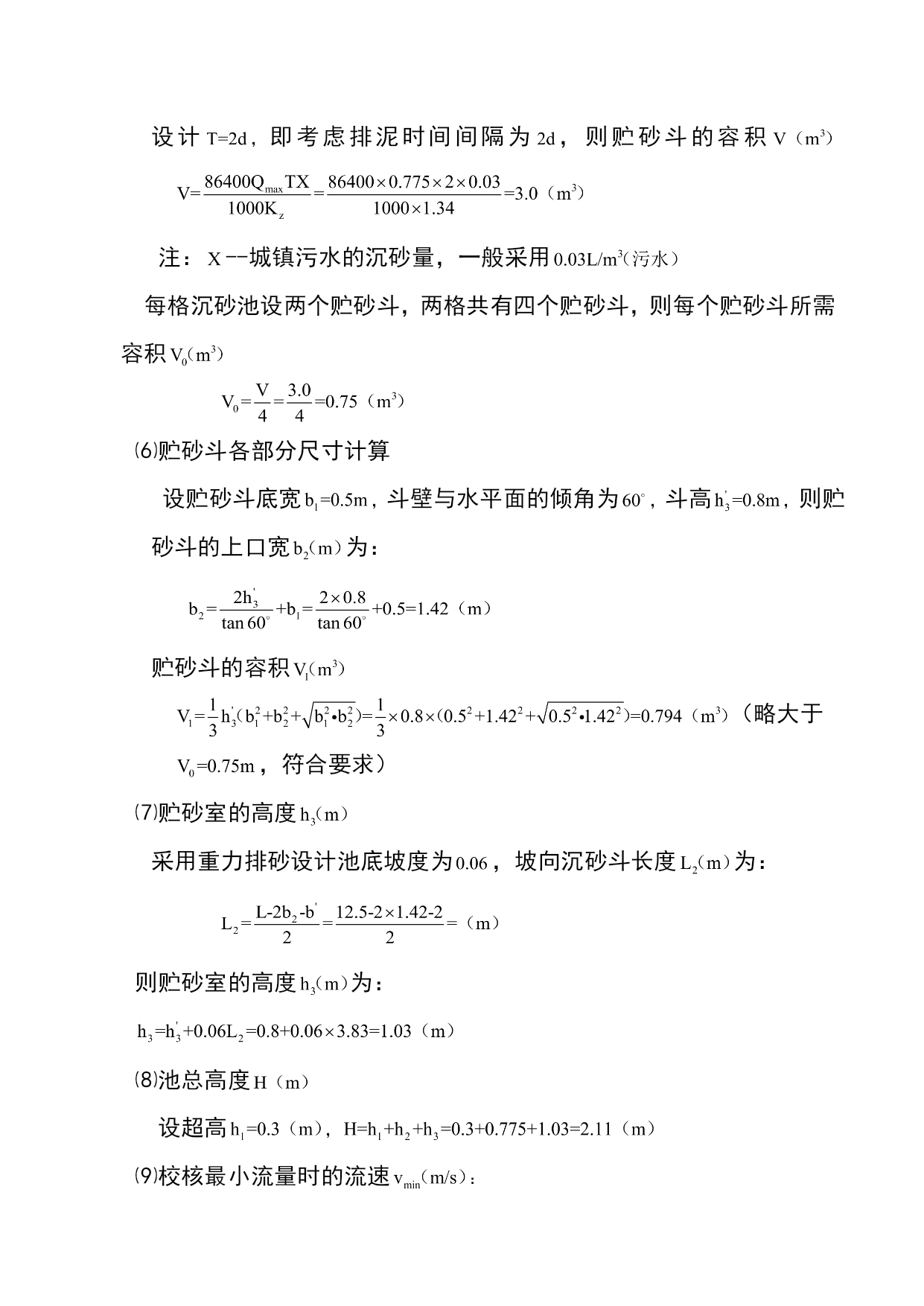

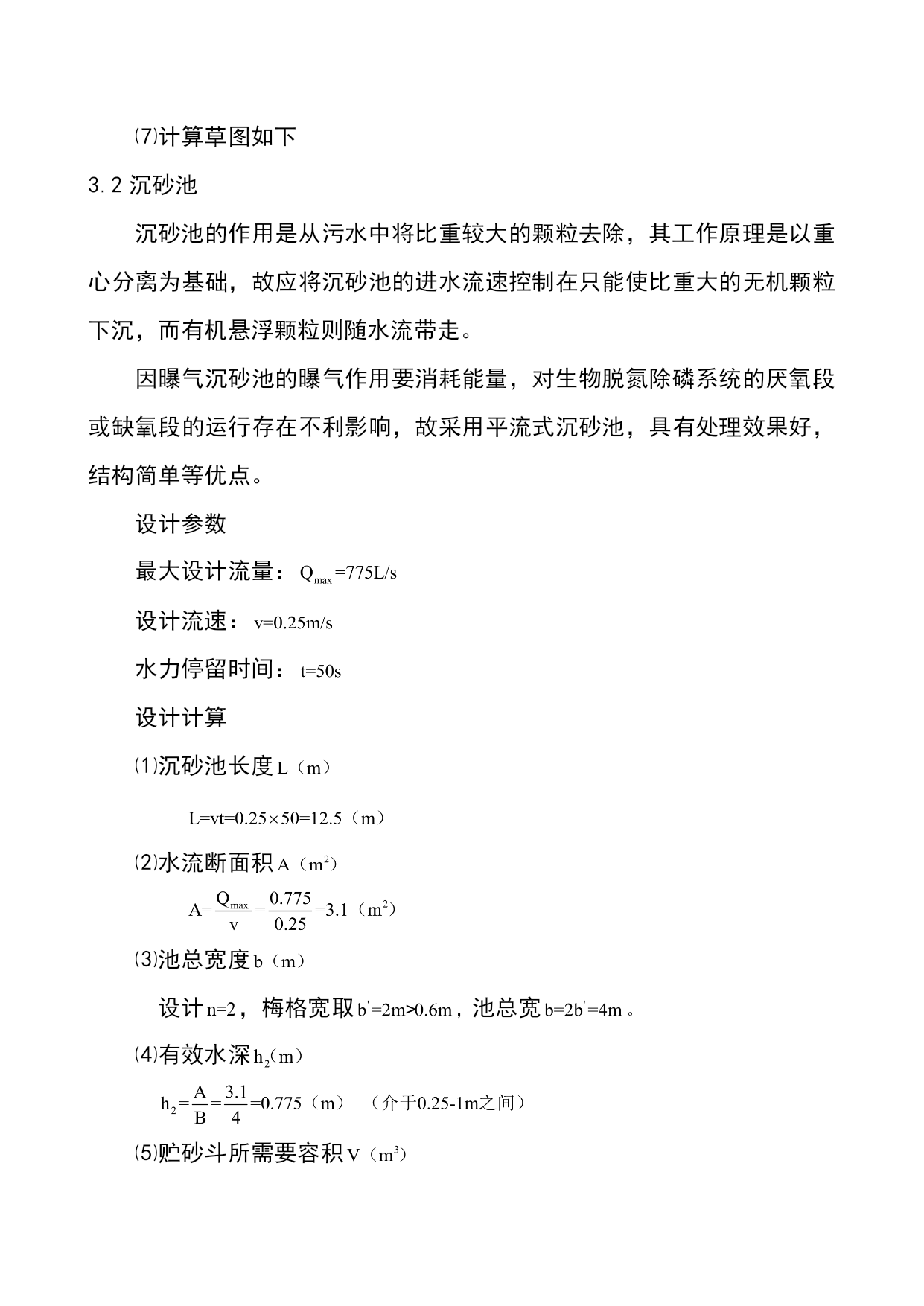

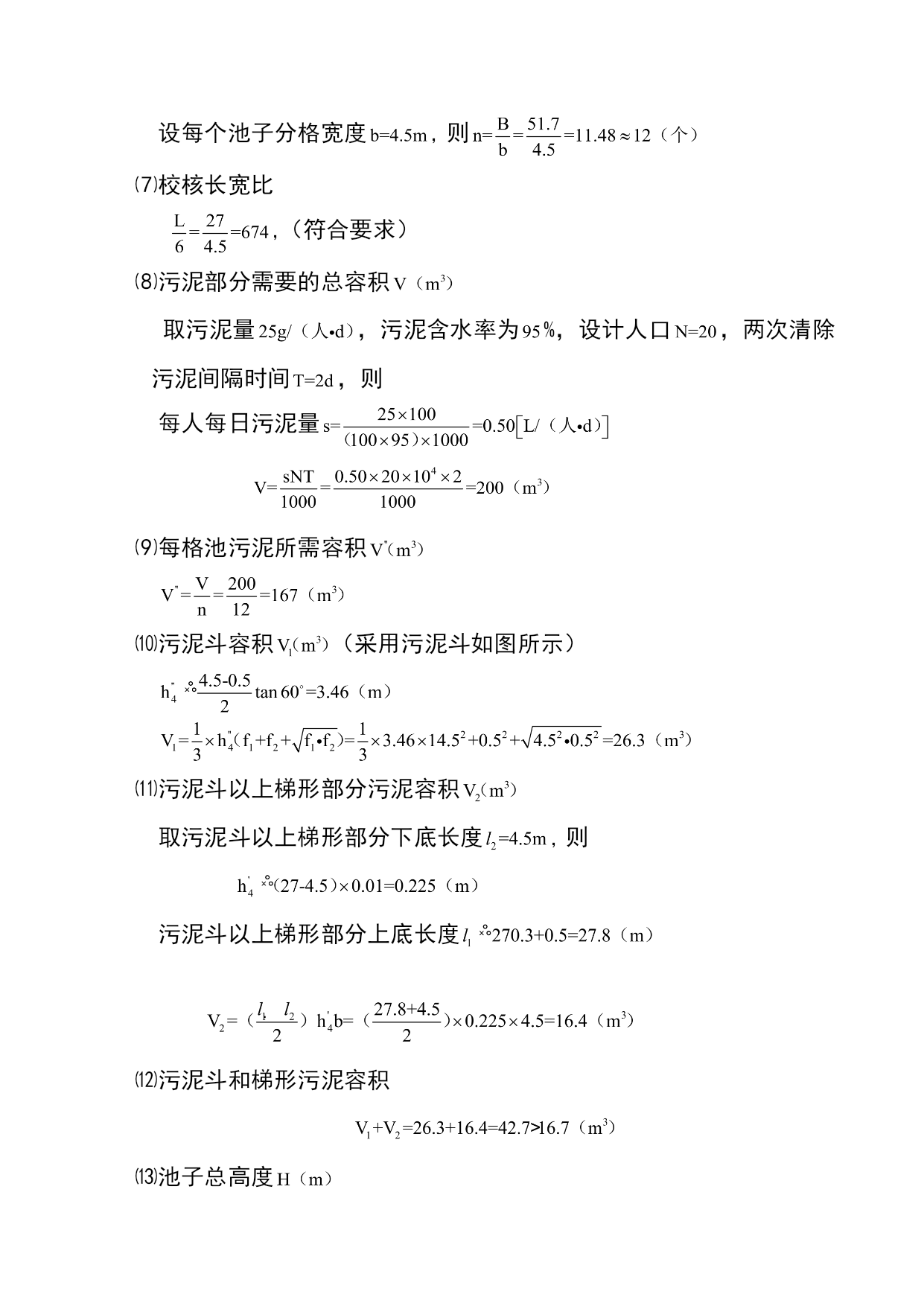

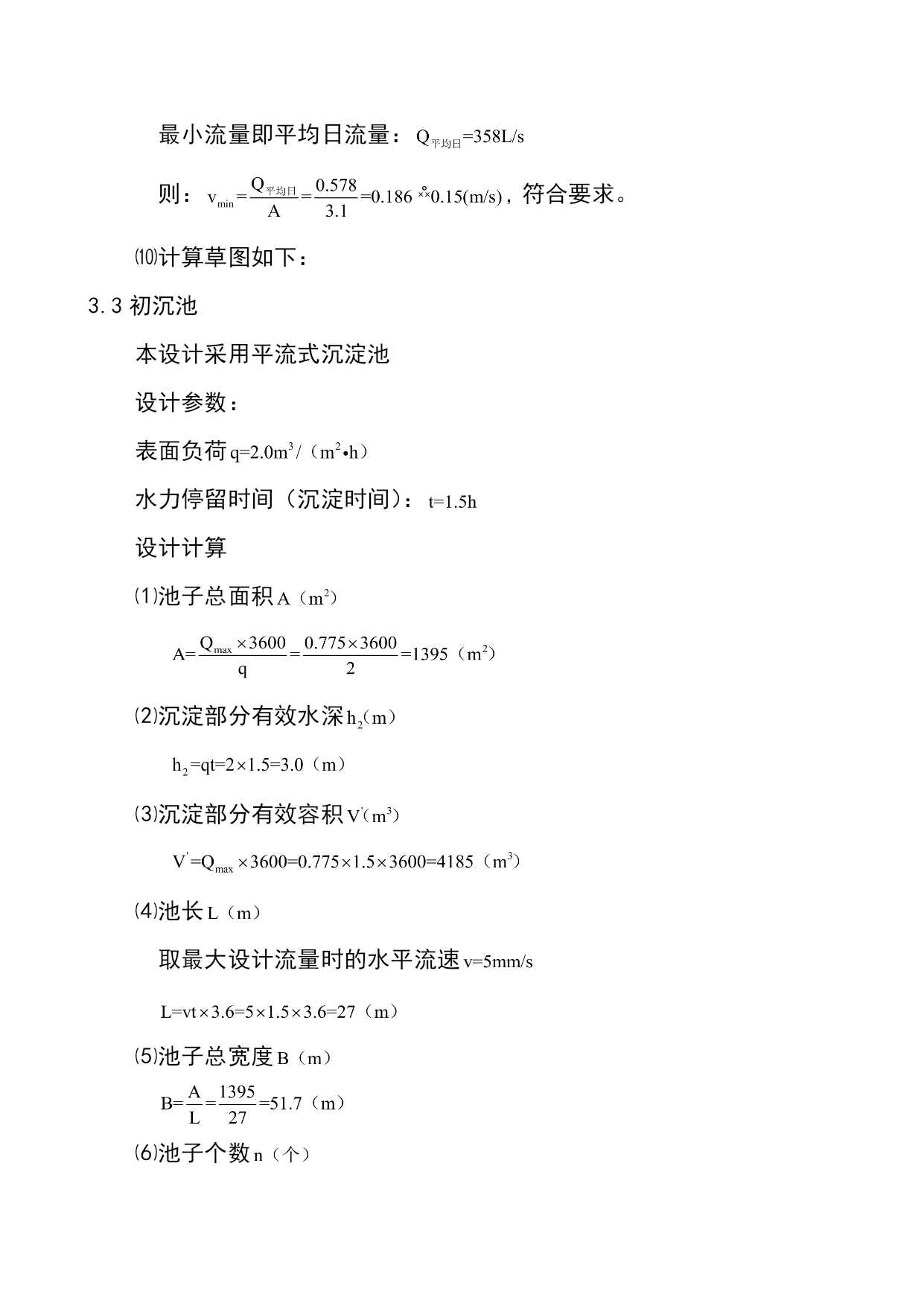

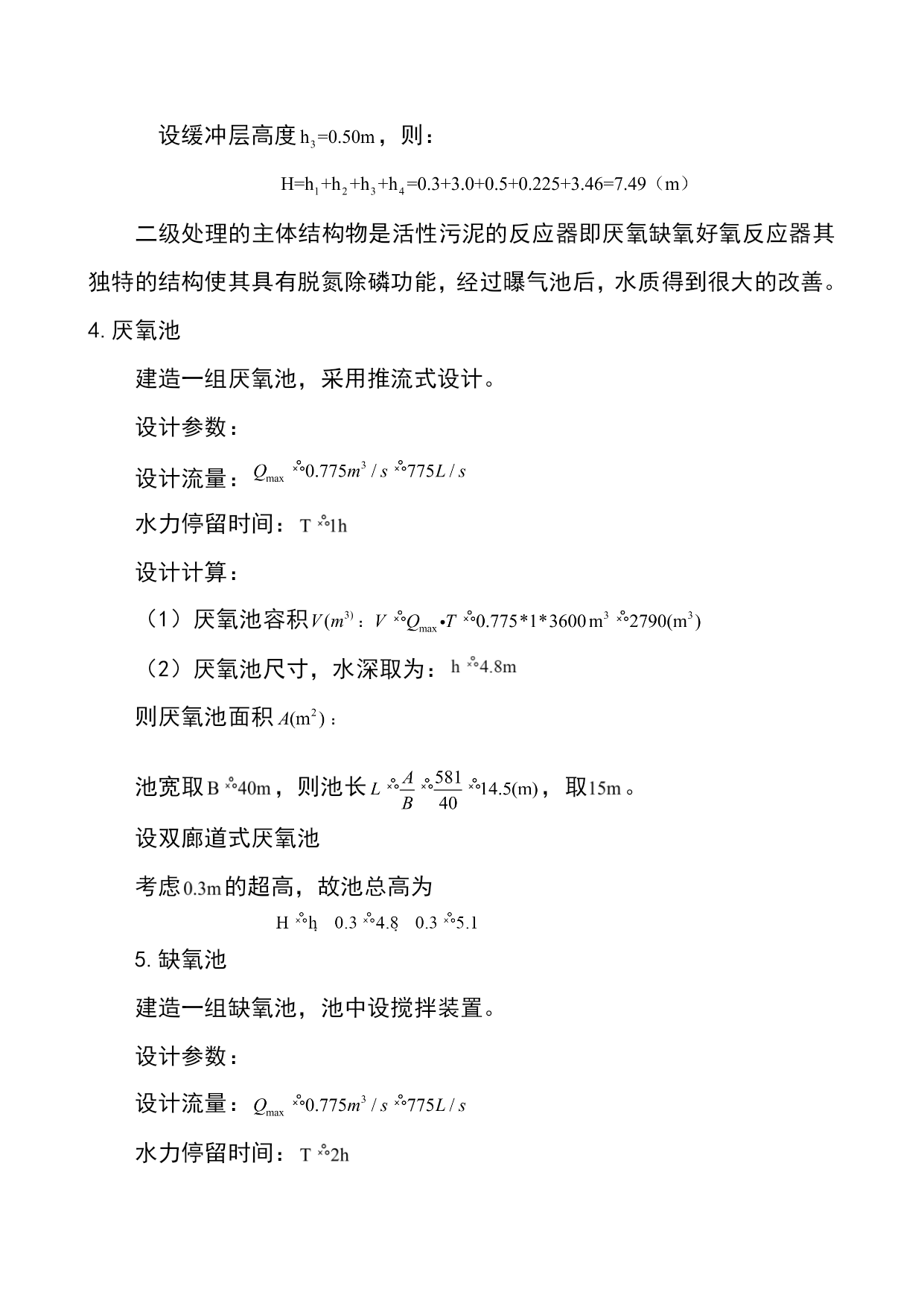

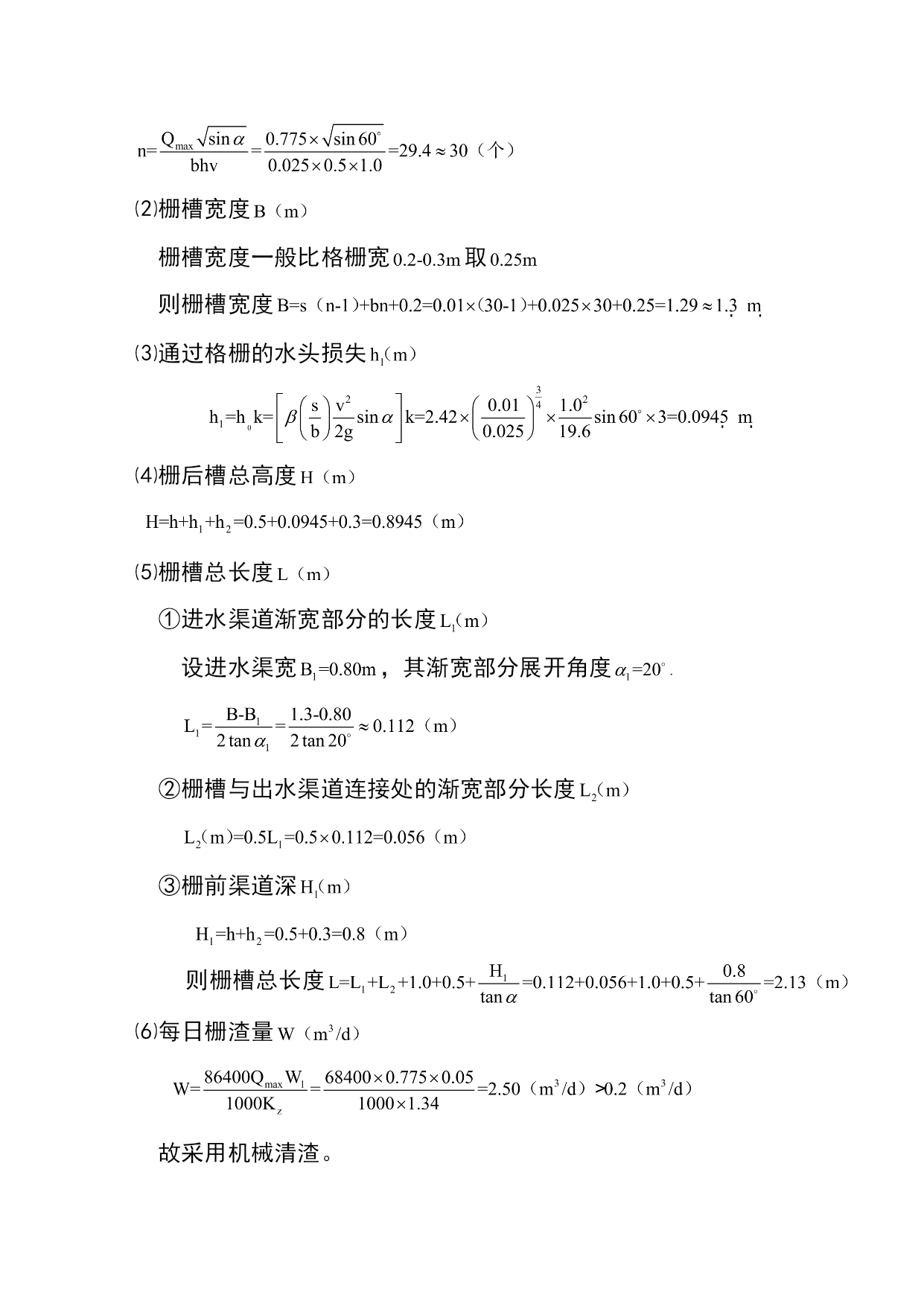

第1章课程设计任务书1.1设计题目某城市日处理水量3万污水处理厂工艺设计1.2设计资料1．处理流量：5万2.进出水要求1.3设计要求1.方案确定按照原始资料数据进行处理方案的确定，拟定处理工艺流程，选择各处理构筑物。2.设计计算各构筑物的设计参数应根据同类型污水的实际运行参数或参考有关手册选用；各构筑物的尺寸计算。3.平面和高程布置根据构筑物的尺寸合理进行平面布置和高程布置。4.编写设计说明，计算书第2章污水处理工艺流程说明2.1工艺方案分析工艺工艺自被开发以来，就因为某特有的经济技术化优势和环境效益，愈来愈受到人们的广泛重视。在一个处理系统中同时具有厌氧区、缺氧区、和好氧区，能够同时做到脱氧、除磷和有机物的降解。污水经过第一个厌氧反应器以后进入缺氧反应器，本反应器的首要功能是进行脱氧。硝态氮通过混合液内循环由好氧反应器传输过来，通常内回流为倍原污水流量，部分有机物在反硝化菌的作用下利用硝酸盐作为电子受体而得到降解去除。混合液从缺氧反应区进入好氧反应区，混合液中的浓度已基本接近排放标准，在好氧反应区出进一步降解有机物外，主要进行氧氮的硝化和磷的吸收，混合液中硝态氮回流至缺氧反应区，污泥中华过量吸收的磷通过剩余污泥排除。该工艺流程简单，污泥在厌氧、缺氧和好氧环境中交替运行，丝状菌不能大量繁殖，污泥沉降性能好。在同时脱氧除磷的工艺中，该工艺流程最为简单，总的水力停留时间也少于同类其他工艺。该法需要注意的问题。进入沉淀池的混合液通常需要保持一定的溶解氧浓度，以防沉淀池中反硝化和污泥厌氧释磷，但这会导致回流污泥和回流混合液中存在一定的溶解氧，回流污泥中存在的硝酸盐对厌氧释磷过程也存在一定影响。同时，系统所排放的剩余污泥中，仅有一部分污泥经历了完整的厌氧和好氧的过程，影响了污泥的充分吸磷，系统污泥龄因为兼顾硝化菌的生长而不可能太短，导致除磷效果难于进一步提高。综上，充分考虑工艺的特点及进出水质的要求，最终确定选择工艺为本厂的污水处理工艺。2.2工艺流程处理厂的工艺流程选择是指在达到要求处理程度的前提下，污水处理各单元的有机合；构筑物的选择是指处理构筑物形式的选择。两者是相互联系，相互影响的。本设计采用法，污水处理工艺如图1所示出水进水沉沙池至污泥脱水机房好氧池污泥浓缩池厌氧池初沉池缺氧池二沉池该流程包括完整的二级处理的格栅、沉砂池和初沉池进入二级处理的厌氧池、缺氧池和曝气池，然后在二沉池中进行泥水分离，二沉池出水后直接排放。二沉池中一部分污泥作为回流污泥进入二级处理部分，剩余污泥与初沉池污泥进入污泥浓缩池，经浓缩池之后的污泥进入脱水机房加药脱水，最后外运。该工艺的优特点：优点：=1\*GB3①该工艺为最简单的同步脱氧除磷工艺，总的水力停留时间和总厂占地面积少于其他工艺。=2\*GB3②污泥中含磷浓度高，具有很高的肥效。=3\*GB3③在厌氧、缺氧、好氧交替运行条件下，丝状菌得不到大量的增值，无污泥膨胀之虞，的值一般均小于。=4\*GB3④运行中无需投药，两个段只用轻缓搅拌，以保证充分溶解氧浓度，运行费低。缺点：=1\*GB3①除磷效果难于再行提高，污泥增长有一定的限度，不易提高，特别是当值高时更是如此。=2\*GB3②对沉淀池要保持一定浓度的溶解氧，减少停留时间，防止产生厌氧状态和污泥释放磷的现象出现，但溶解氧浓度也不宜过高，以防止循环混合液对缺氧反应器的干扰。=3\*GB3③脱氧效果也难于进一步提高，内循环量一般以2为限，不宜太高，否则会增加运行费用。此工艺适用于对氮、磷排放指标均有严格要求的城镇污水处理。第3章设计说明书3.1中格栅中格栅用以截留水中的较大悬浮物或漂浮物，以减轻后续处理构筑物的负荷，用来去除那些可能堵塞水泵机组驻管阀门的较粗大的悬浮物，并保证后续处理设施能正常运行的装置。设计参数：日平均流量总变化系数最大设计流量格栅倾角格栅间隙栅条宽度栅前水深栅前渠道超高过栅流速单位栅渣量设计计算：=1\*GB2⑴栅条的间隙数=2\*GB2⑵栅槽宽度栅槽宽度一般比格栅宽取则栅槽宽度=3\*GB2⑶通过格栅的水头损失=4\*GB2⑷栅后槽总高度=5\*GB2⑸栅槽总长度=1\*GB3①进水渠道渐宽部分的长度设进水渠宽，其渐宽部分展开角度.=2\*GB3②栅槽与出水渠道连接处的渐宽部分长度=3\*GB3③栅前渠道深则栅槽总长度=6\*GB2⑹每日栅渣量故采用机械清渣。=7\*GB2⑺计算草图如下3.2沉砂池沉砂池的作用是从污水中将比重较大的颗粒去除，其工作原理是以
