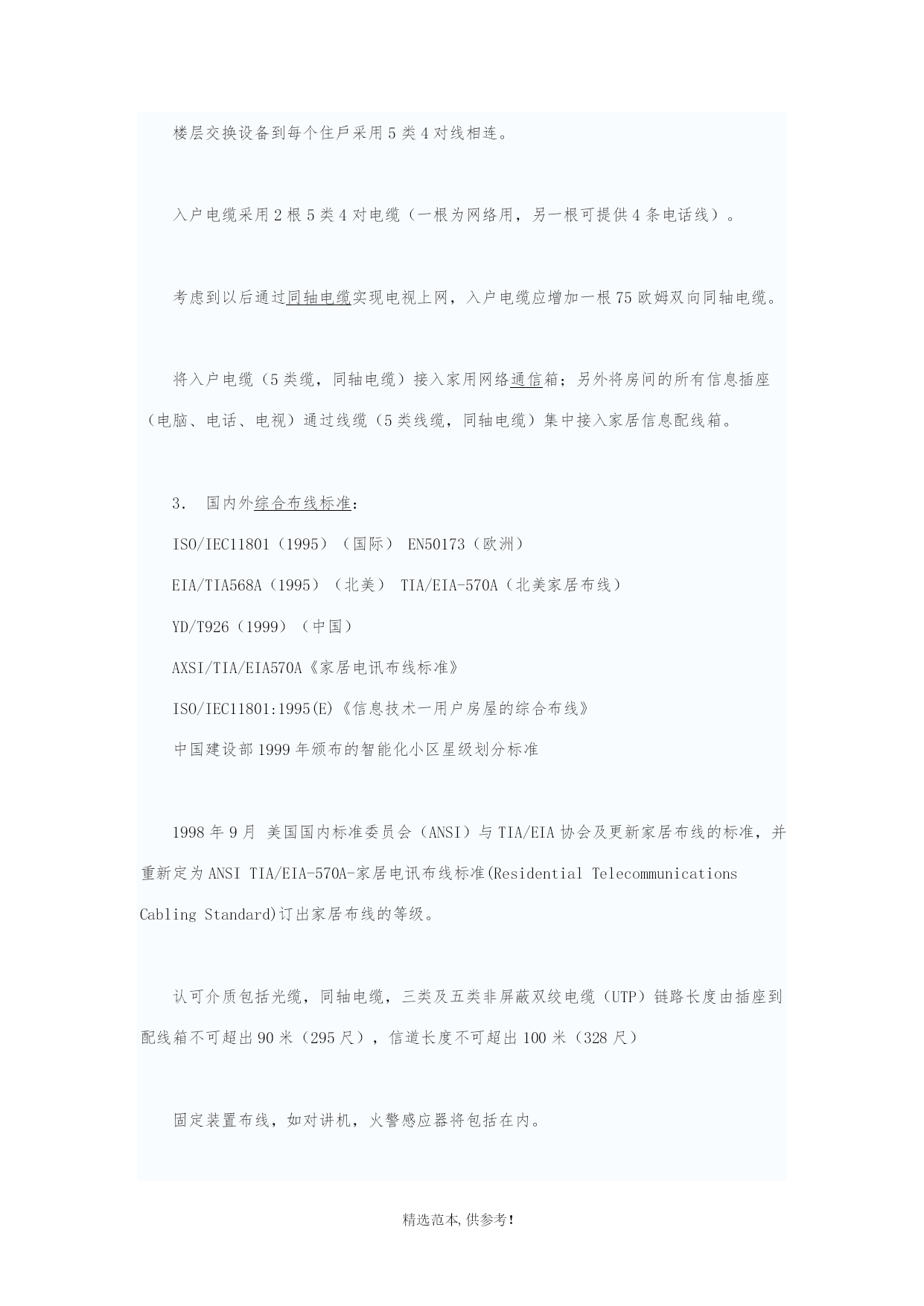

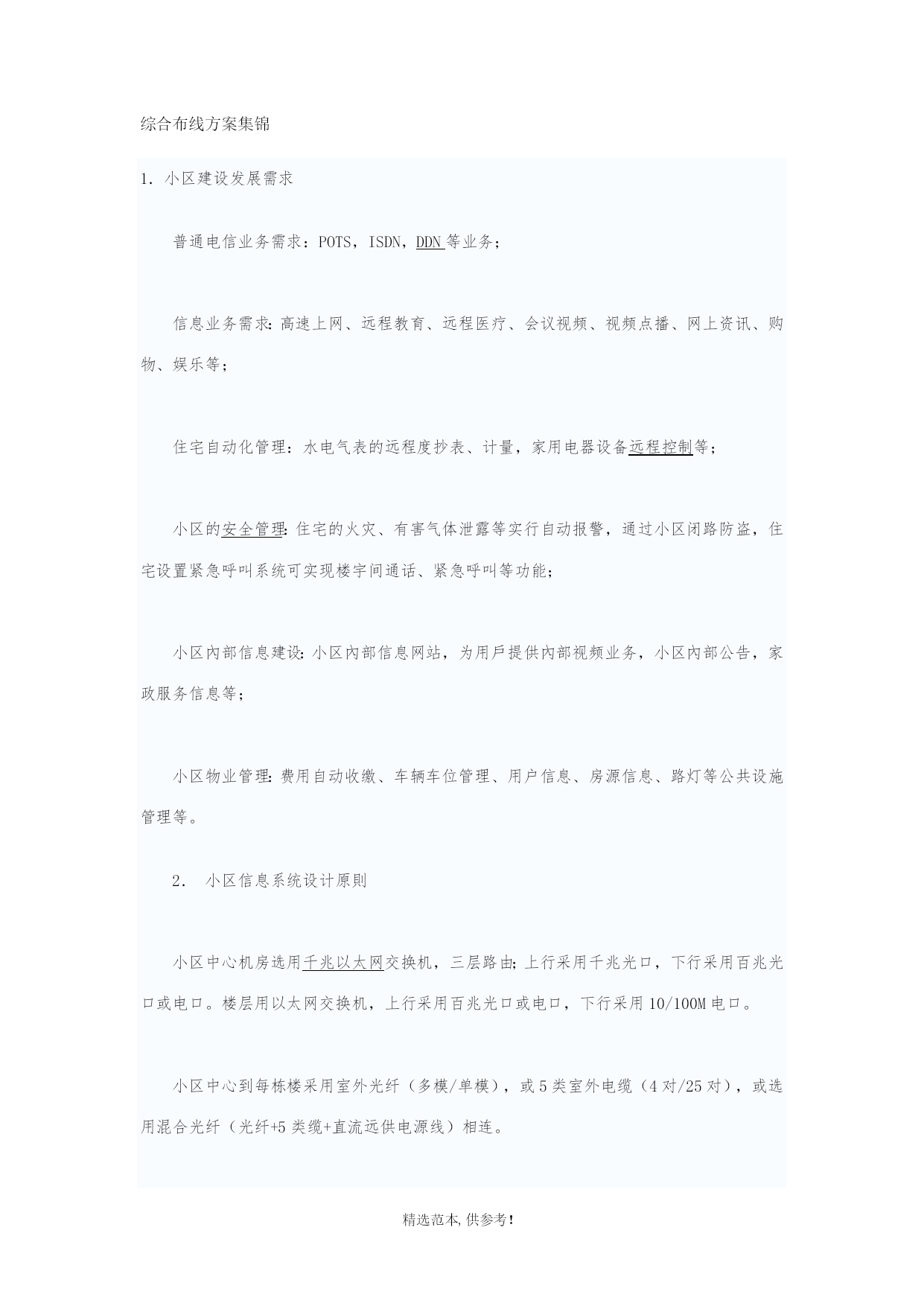

精选范本,供参考！精选范本,供参考！精选范本,供参考！综合布线方案集锦1．小区建设发展需求普通电信业务需求：POTS，ISDN，HYPERLINK"http://www.qqread.com/z/network/ddn/index.html"\t"_blank"DDN等业务；信息业务需求：高速上网、远程教育、远程医疗、会议视频、视频点播、网上资讯、购物、娱乐等；住宅自动化管理：水电气表的远程度抄表、计量，家用电器设备HYPERLINK"http://www.qqread.com/tag/2256/index.html"\t"_blank"远程控制等；小区的HYPERLINK"http://www.qqread.com/tag/1137/index.html"\t"_blank"安全管理：住宅的火灾、有害气体泄露等实行自动报警，通过小区闭路防盗，住宅设置紧急呼叫系统可实现楼宇间通话、紧急呼叫等功能；小区內部信息建设：小区內部信息网站，为用戶提供內部视频业务，小区內部公告，家政服务信息等；小区物业管理：费用自动收缴、车辆车位管理、用户信息、房源信息、路灯等公共设施管理等。2．小区信息系统设计原則小区中心机房选用HYPERLINK"http://www.qqread.com/z/network/gbe/index.html"\t"_blank"千兆以太网交换机，三层路由；上行采用千兆光口，下行采用百兆光口或电口。楼层用以太网交换机，上行采用百兆光口或电口，下行采用10/100M电口。小区中心到每栋楼采用室外光纤（多模/单模），或5类室外电缆（4对/25对），或选用混合光纤（光纤+5类缆+直流远供电源线）相连。楼层交换设备到每个住戶采用5类4对线相连。入户电缆采用2根5类4对电缆（一根为网络用，另一根可提供4条电话线）。考虑到以后通过HYPERLINK"http://www.qqread.com/tag/1915/index.html"\t"_blank"同轴电缆实现电视上网，入户电缆应增加一根75欧姆双向同轴电缆。将入户电缆（5类缆，同轴电缆）接入家用网络HYPERLINK"http://www.qqread.com/z/telecom/hot/index.html"\t"_blank"通信箱；另外将房间的所有信息插座（电脑、电话、电视）通过线缆（5类线缆，同轴电缆）集中接入家居信息配线箱。3．国内外HYPERLINK"http://www.qqread.com/tag/2340/index.html"\t"_blank"综合布线标准：ISO/IEC11801（1995）（国际）EN50173（欧洲）EIA/TIA568A（1995）（北美）TIA/EIA-570A（北美家居布线）YD/T926（1999）（中国）AXSI/TIA/EIA570A《家居电讯布线标准》ISO/IEC11801:1995(E)《信息技术一用户房屋的综合布线》中国建设部1999年颁布的智能化小区星级划分标准1998年9月美国国内标准委员会（ANSI）与TIA/EIA协会及更新家居布线的标准，并重新定为ANSITIA/EIA-570A-家居电讯布线标准(ResidentialTelecommunicationsCablingStandard)订出家居布线的等级。认可介质包括光缆，同轴电缆，三类及五类非屏蔽双绞电缆（UTP）链路长度由插座到配线箱不可超出90米（295尺），信道长度不可超出100米（328尺）固定装置布线，如对讲机，火警感应器将包括在内。通讯插座只适应于T568－A接线方法及使用四对UTP电缆接八位模块或插头。标准内容，主要提出有关布线的新等级，并建立一个布线介质的基本规范及标准。主要应用支持话音、数据、影像、视频、HYPERLINK"http://www.qqread.com/keys/mutimedia/index.html"\t"_blank"多媒体家居自动系统、环境管理、安全、音频、电视、探头、警报及对讲机等服务。等级一：提供可满足电讯服务最低要求的通用HYPERLINK"http://www.qqread.com/tag/1179/index.html"\t"_blank"布线系统，该等级可提供电话、CATV和数据服务。等级一主要采用HYPERLINK"http://www.qqread.com/keys/sjx/index.html"\t"_blank"双绞线及使用星型拓朴方法连接，等级一布线的最低要求级可提供电话为CATV和一根四对非屏蔽双绞线（UTP），并必须满足或超出ANSI/TIA/EIA-568-A规定的三类电缆传输特性要求；以及一根75欧姆同轴电缆
