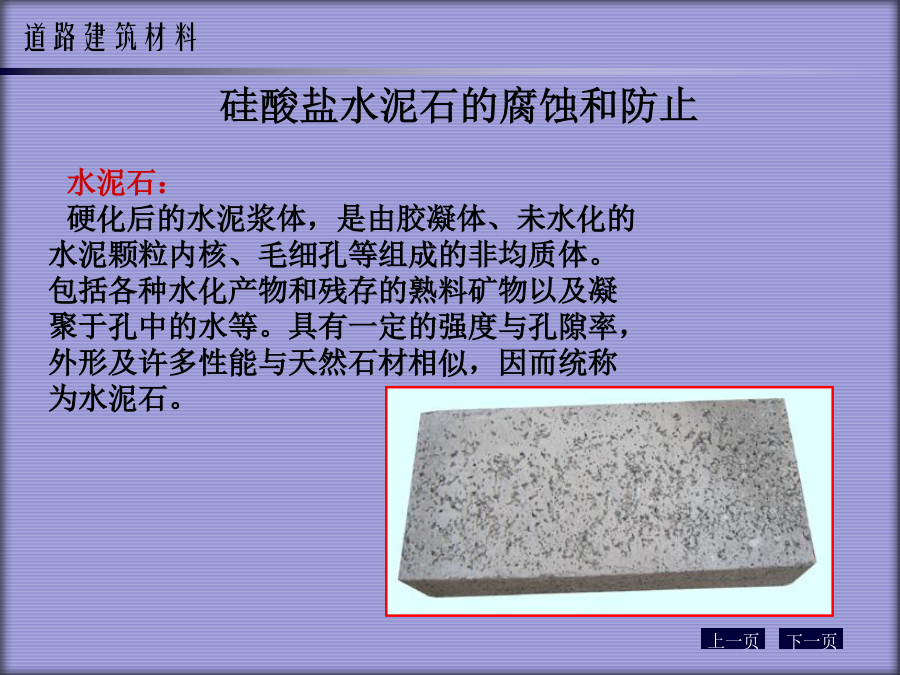

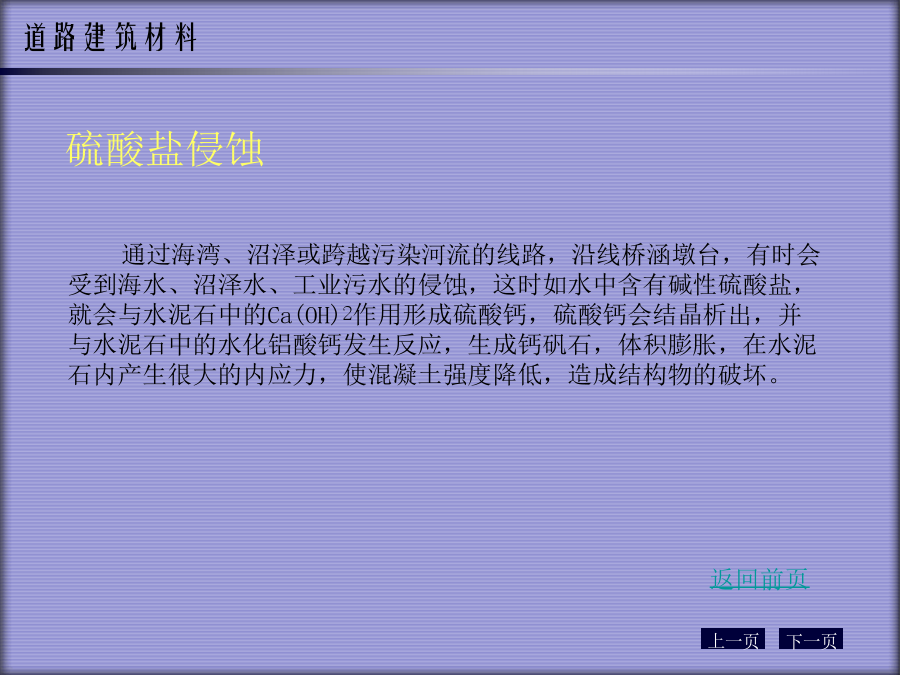

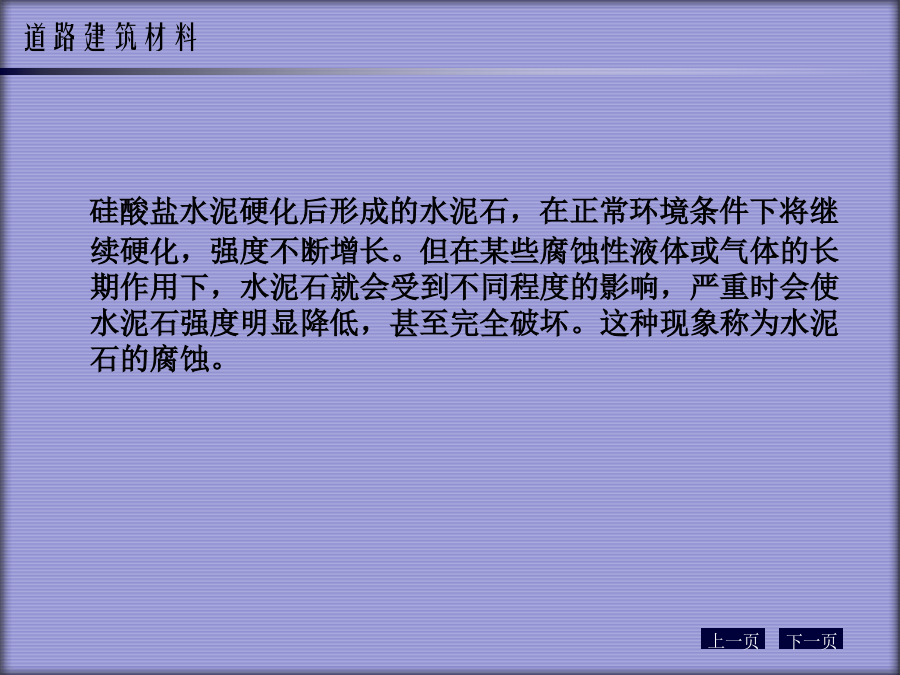

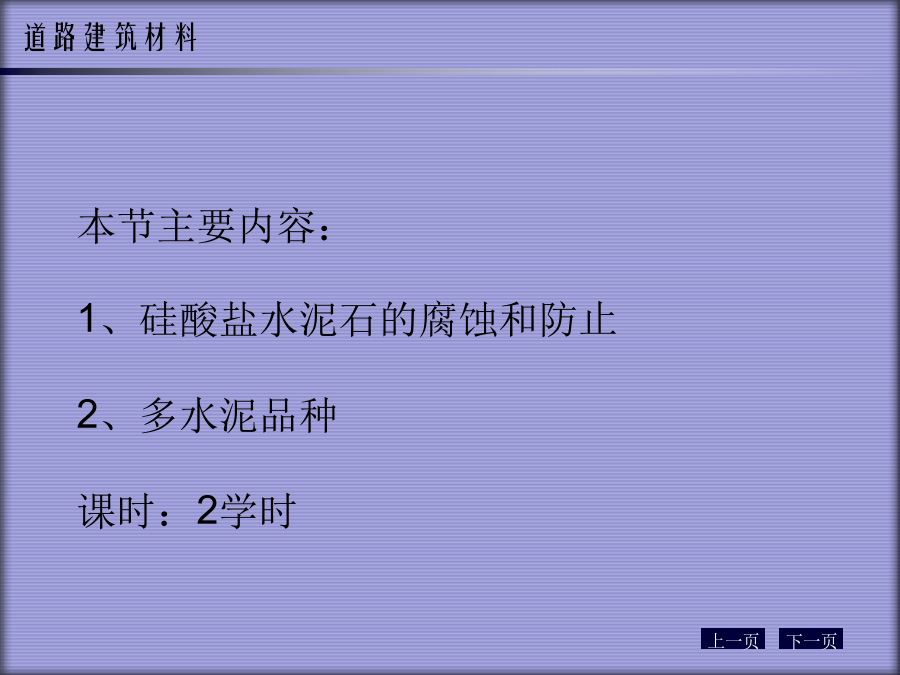

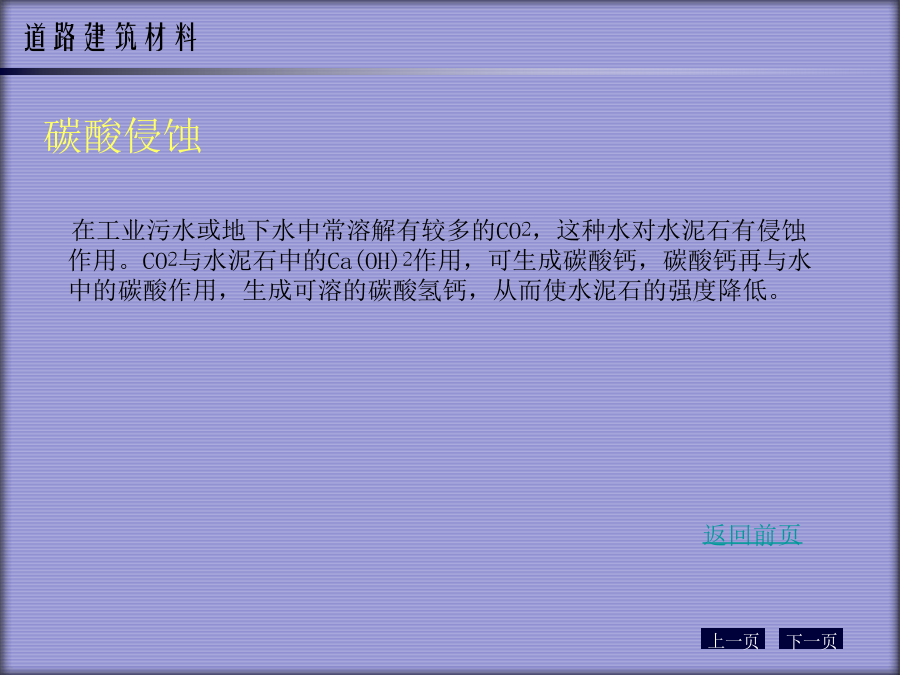

本节主要内容：1、硅酸盐水泥石的腐蚀和防止2、多水泥品种课时：2学时水泥石：硬化后的水泥浆体，是由胶凝体、未水化的水泥颗粒内核、毛细孔等组成的非均质体。包括各种水化产物和残存的熟料矿物以及凝聚于孔中的水等。具有一定的强度与孔隙率，外形及许多性能与天然石材相似，因而统称为水泥石。硅酸盐水泥硬化后形成的水泥石，在正常环境条件下将继续硬化，强度不断增长。但在某些腐蚀性液体或气体的长期作用下，水泥石就会受到不同程度的影响，严重时会使水泥石强度明显降低，甚至完全破坏。这种现象称为水泥石的腐蚀。淡水侵蚀硫酸盐侵蚀镁盐侵蚀碳酸侵蚀根据环境特点，合理选择水泥品种提高水泥石的密实度，降低孔隙率在水泥石表面设置保护层普通（硅酸盐）水泥普通水泥的技术要求：主要内容：（一）水泥混合材料（二）掺混合材料的硅酸盐水泥的水化特点（三）几种主要的掺混合料的硅酸盐水泥（一）混合材料1）粒化高炉矿渣及粒化高炉矿渣粉2）火山灰质混合材料3）粉煤灰2、非活性混合材料不能参与水化反应的混合材料常见水泥（二）掺混合材料硅酸盐水泥特点矿渣水泥分两种类型：熟料和石膏大于等于50%，且小于80%，矿渣掺加量大于20%且不大于50%，P.S.A熟料和石膏大于等于30%，且小于50%，矿渣掺加量大于50%且不大于70%，P.S.B矿渣水泥水化分两步进行熟料水化矿渣中活性二氧化硅、活性氧化铝水化抗软水及硫酸盐侵蚀的能力较强——适用于水化热低——适用于大体积工程早期强度低，后期强度高——适用于蒸汽养护耐热性较强——适用于受热混凝土工程干缩性较大——抗冻性、抗渗性、抗干湿交替较差其他水泥性质与矿渣水泥类似。水泥石的腐蚀有溶析性侵蚀、硫酸盐的侵蚀、镁盐侵蚀和碳酸侵蚀四种情况。防止水泥石腐蚀的三种方法：合理选择水泥品种、提高水泥石的密实度、敷设耐蚀保护层。硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥，统称为通用硅酸盐水泥。它们是在硅酸盐水泥熟料中掺加适量的混合材，目的是为改善水泥某些性能，增加水泥产量。此外，还有专供道路路面和机场跑道路面使用的道路水泥，道路与桥梁工程中经常用到的是高铝水泥、膨胀水泥和自应力水泥等。1.什么是混合材料？什么是掺混合料的硅酸盐水泥？试比较通用硅酸盐水泥的性质及适用范围。2.道路水泥在矿物组成上有什么特点？在技术性质方面有什么特殊要求？3.复合硅酸盐水泥的矿物组成和技术性质有什么特点？4.简述铝酸盐水泥的技术性质及主要工程性质。EDN
