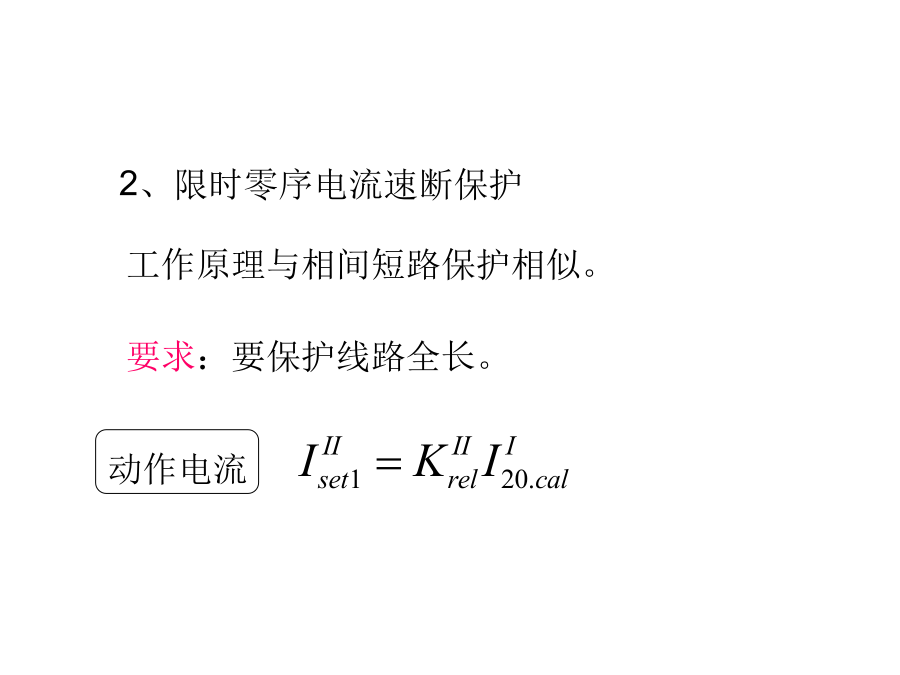

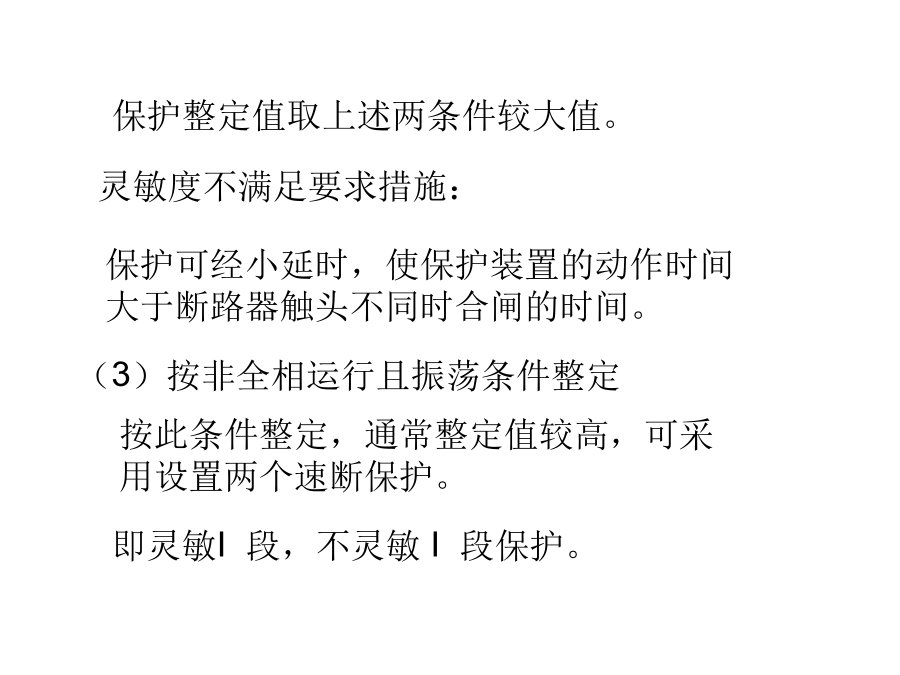

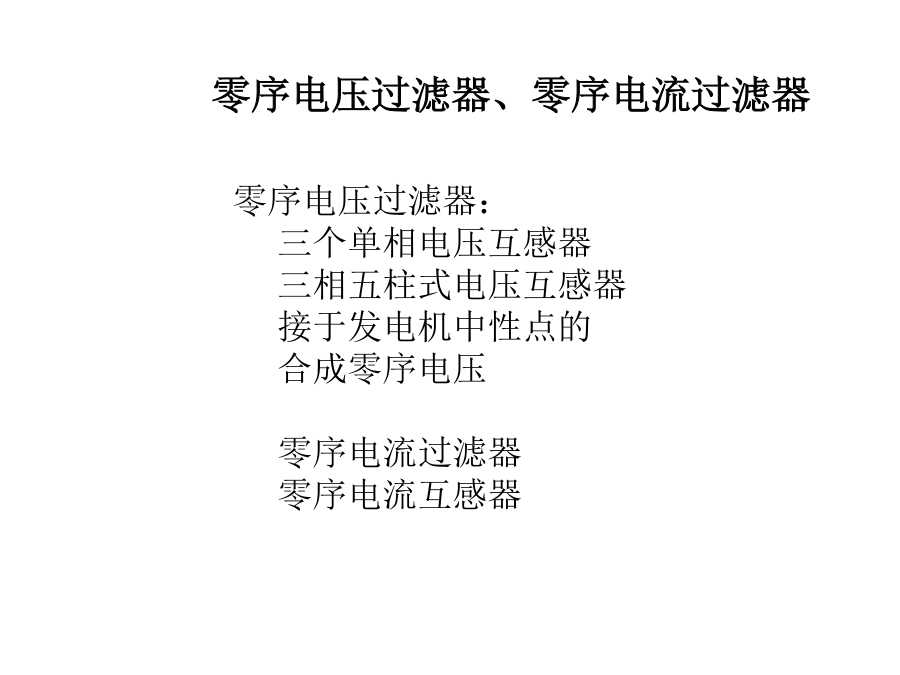

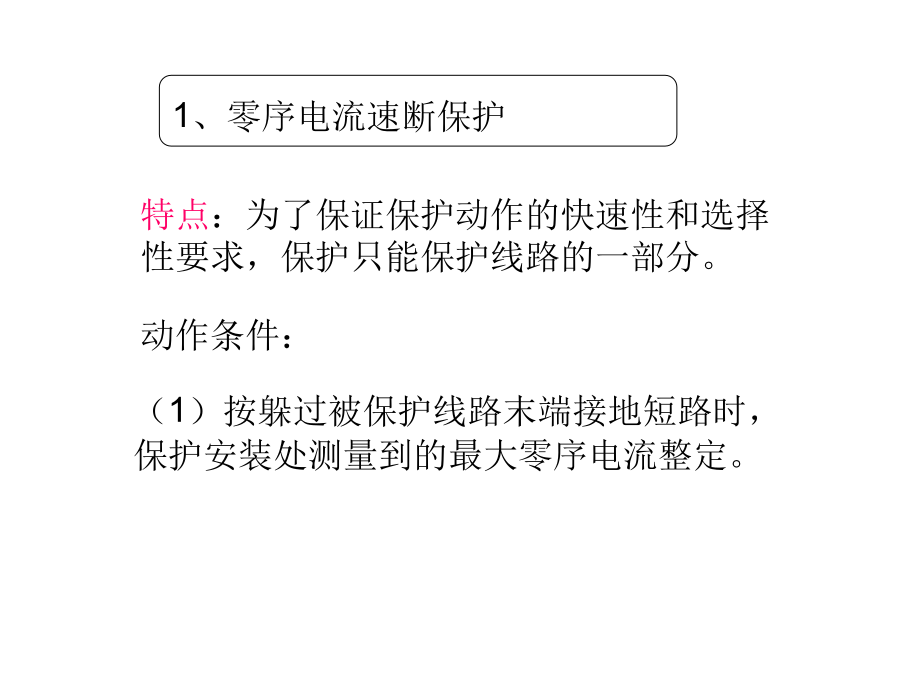

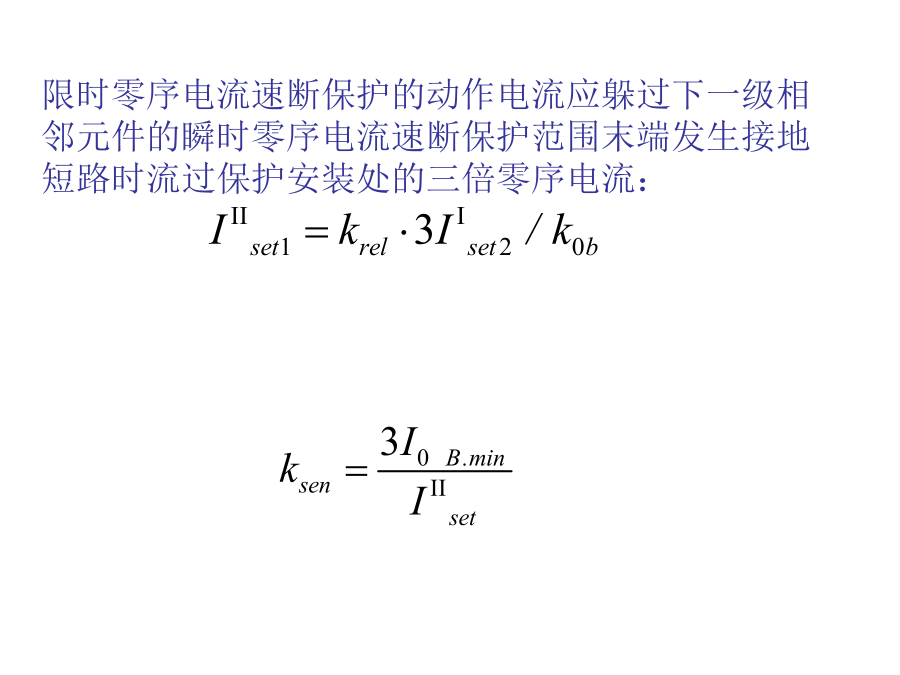

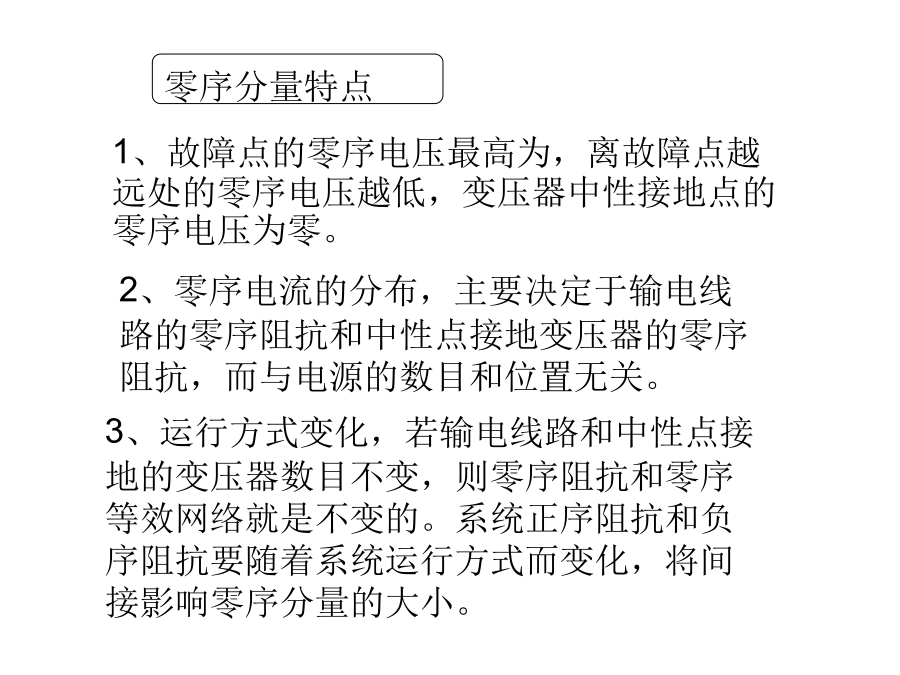

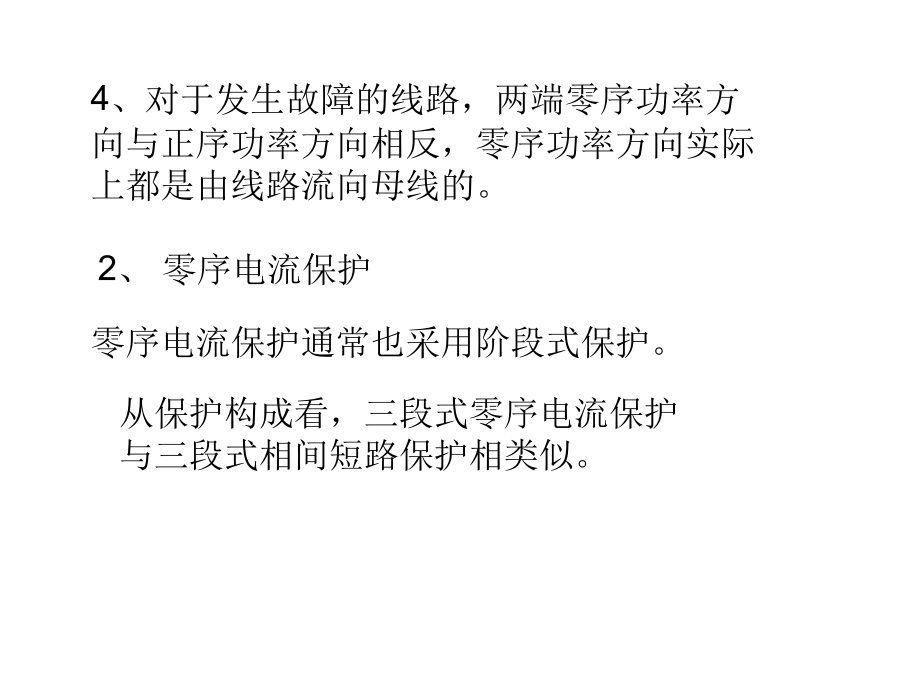

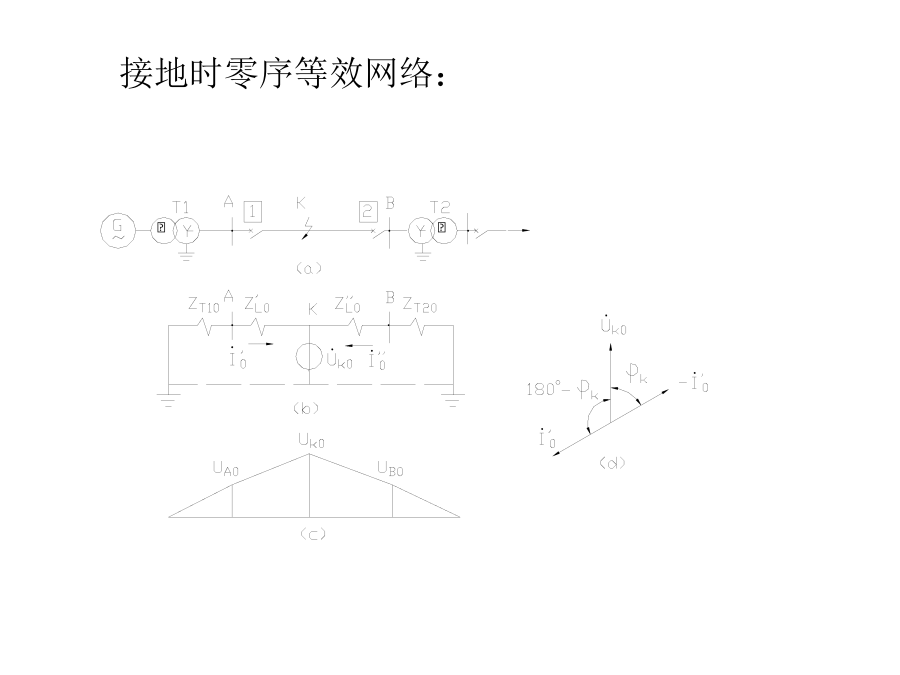

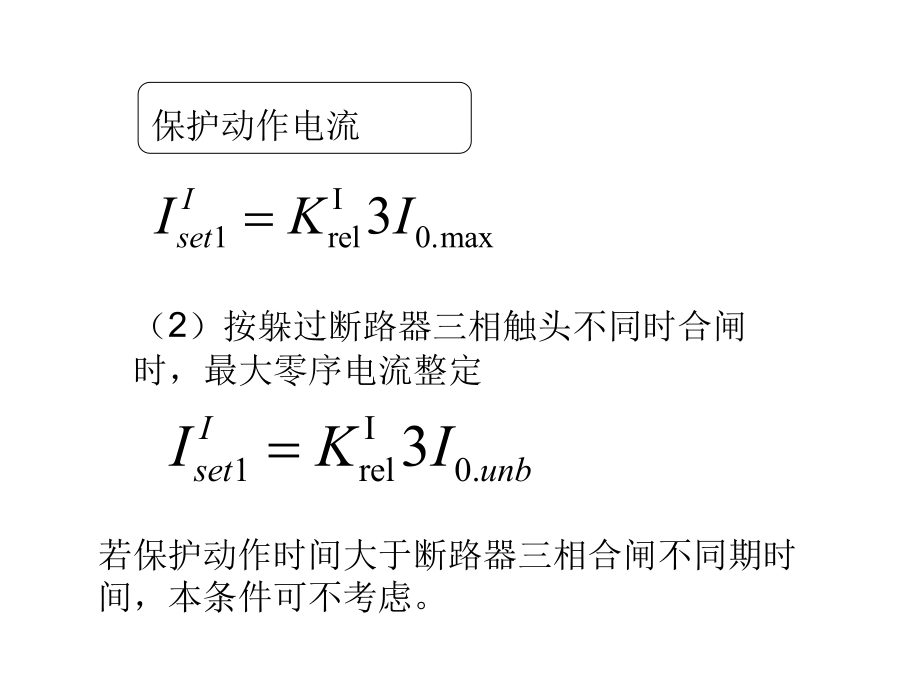

接地时零序等效网络:零序分量特点4、对于发生故障的线路,两端零序功率方向与正序功率方向相反,零序功率方向实际上都是由线路流向母线的。零序电压过滤器、零序电流过滤器1、零序电流速断保护保护动作电流保护整定值取上述两条件较大值。2、限时零序电流速断保护限时零序电流速断保护的动作电流应躲过下一级相邻元件的瞬时零序电流速断保护范围末端发生接地短路时流过保护安装处的三倍零序电流:在本线路末端校验灵敏度时,要求ks1.5,若不能满足,可考虑与相临线路零序II段配合。保护动作电流确定分析灵敏度(3)从电网接线的全局考虑,改用接地距离保护。灵敏度3.4.3零序方向电流保护在双侧电源两侧变压器的中性点均接地的电网中,当线路上发生接地短路时,故障点的零序电流将分为两个支路分别流向两侧的接地中性点,不装设方向元件将不能保证保护动作的选择性。零序功率方向继电器接线三段式零序方向电流保护原理接线
