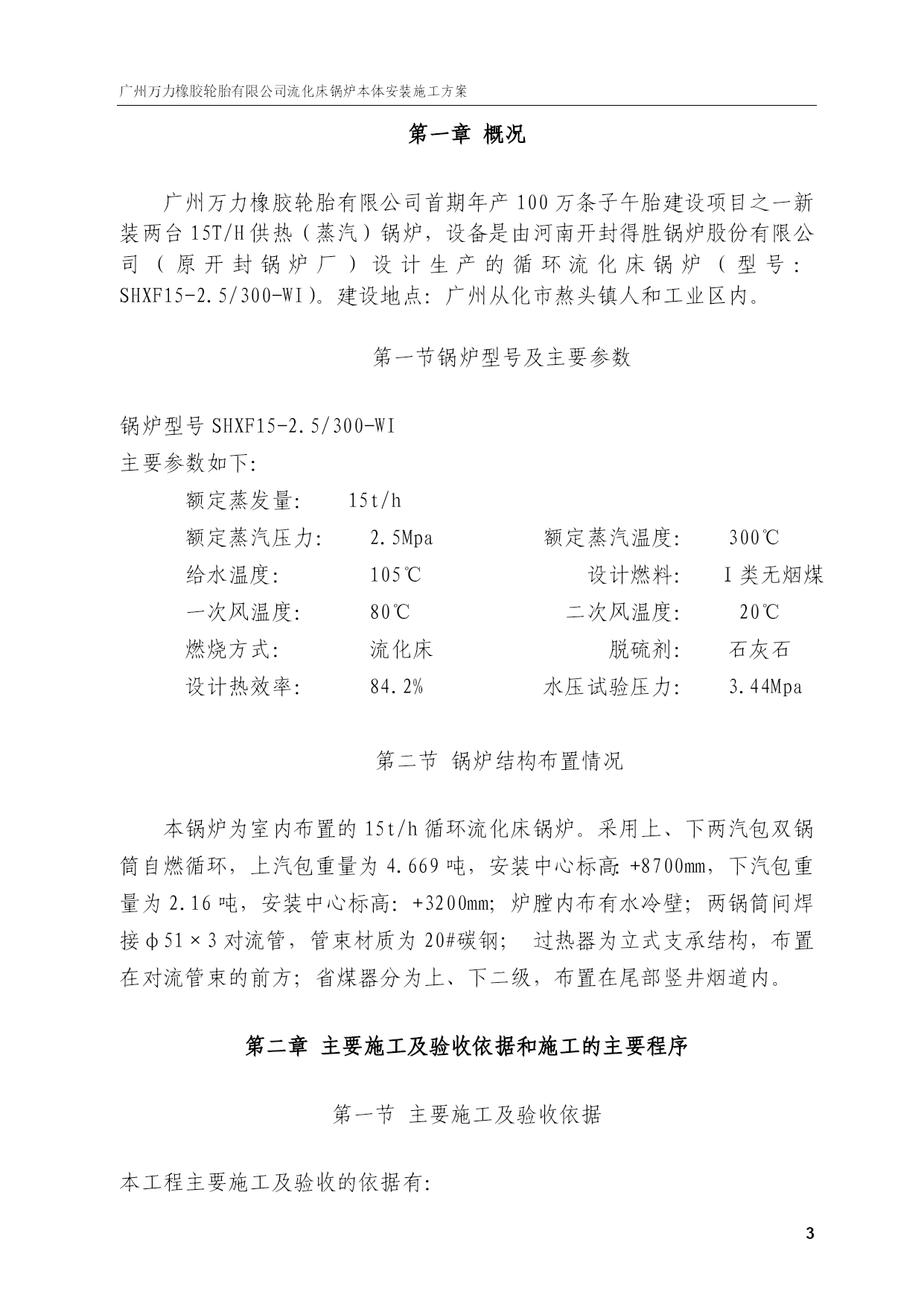

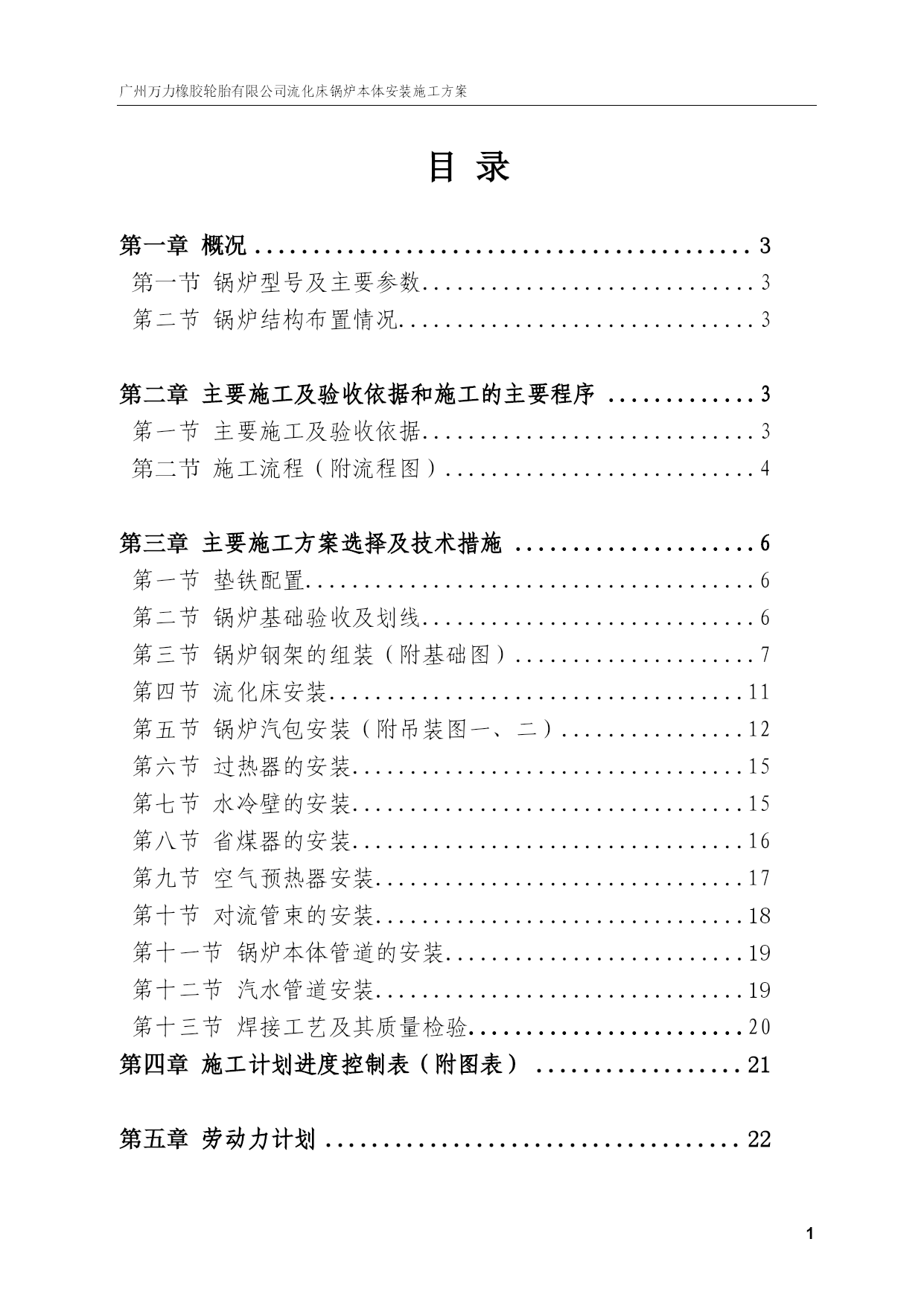

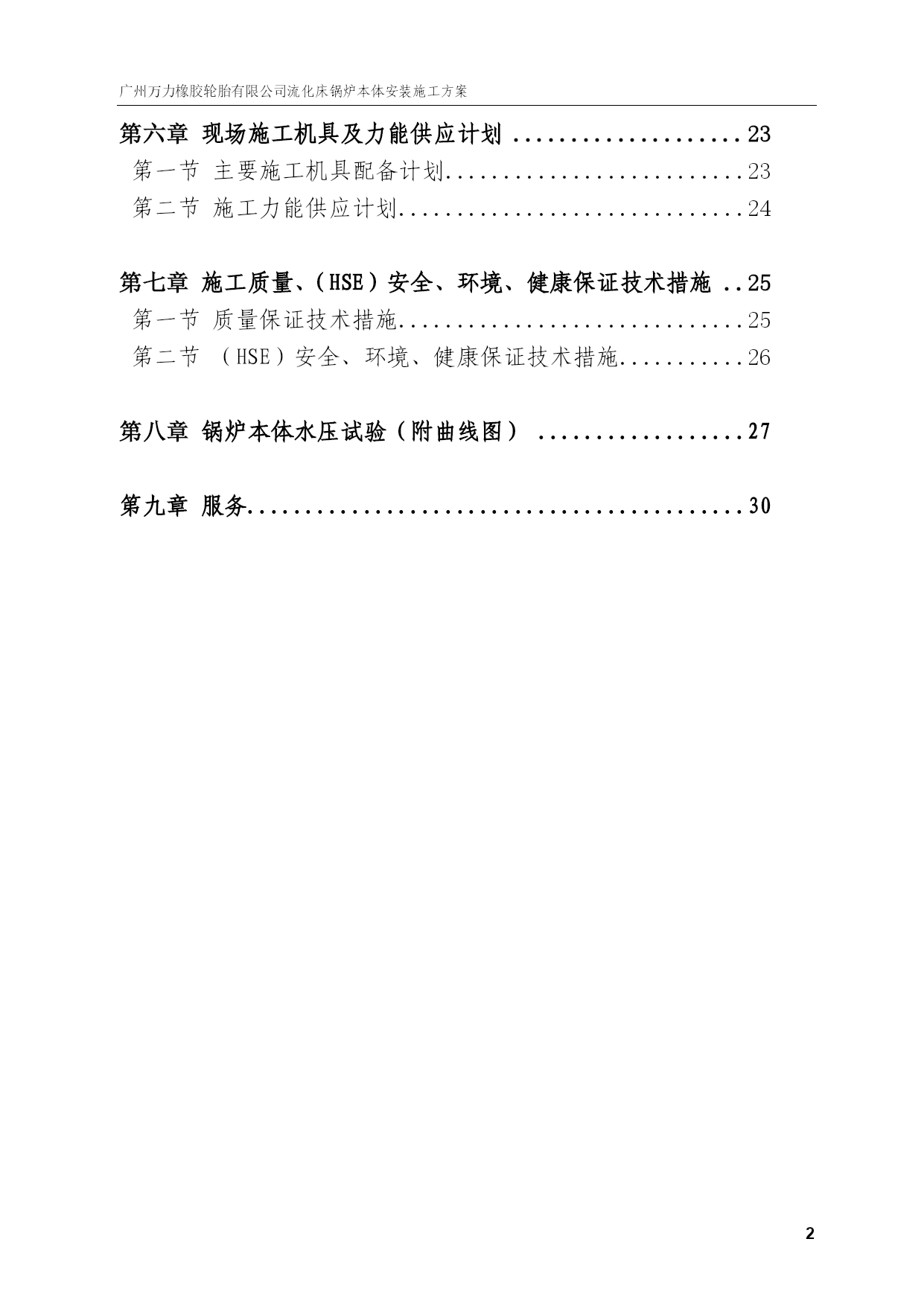

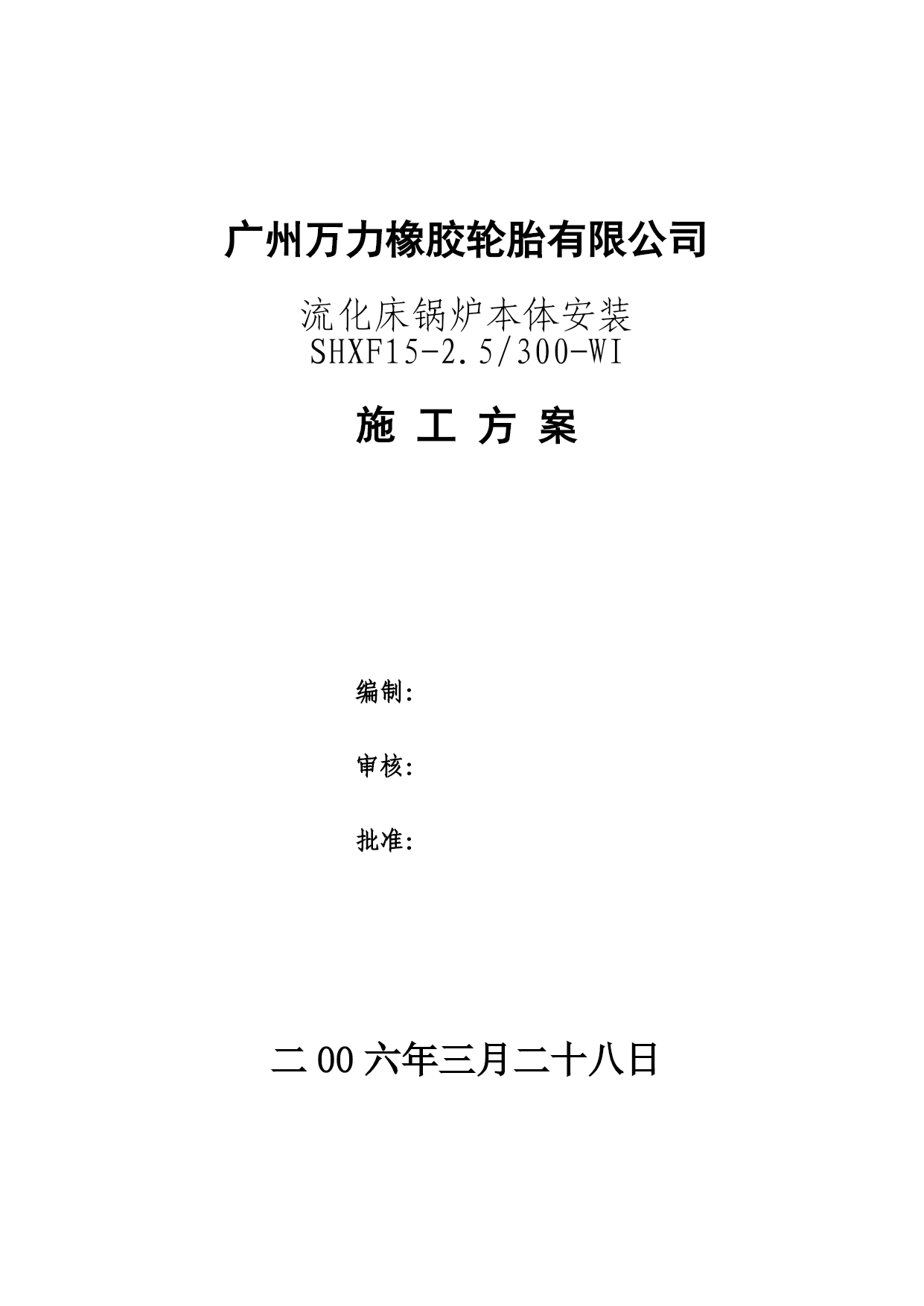

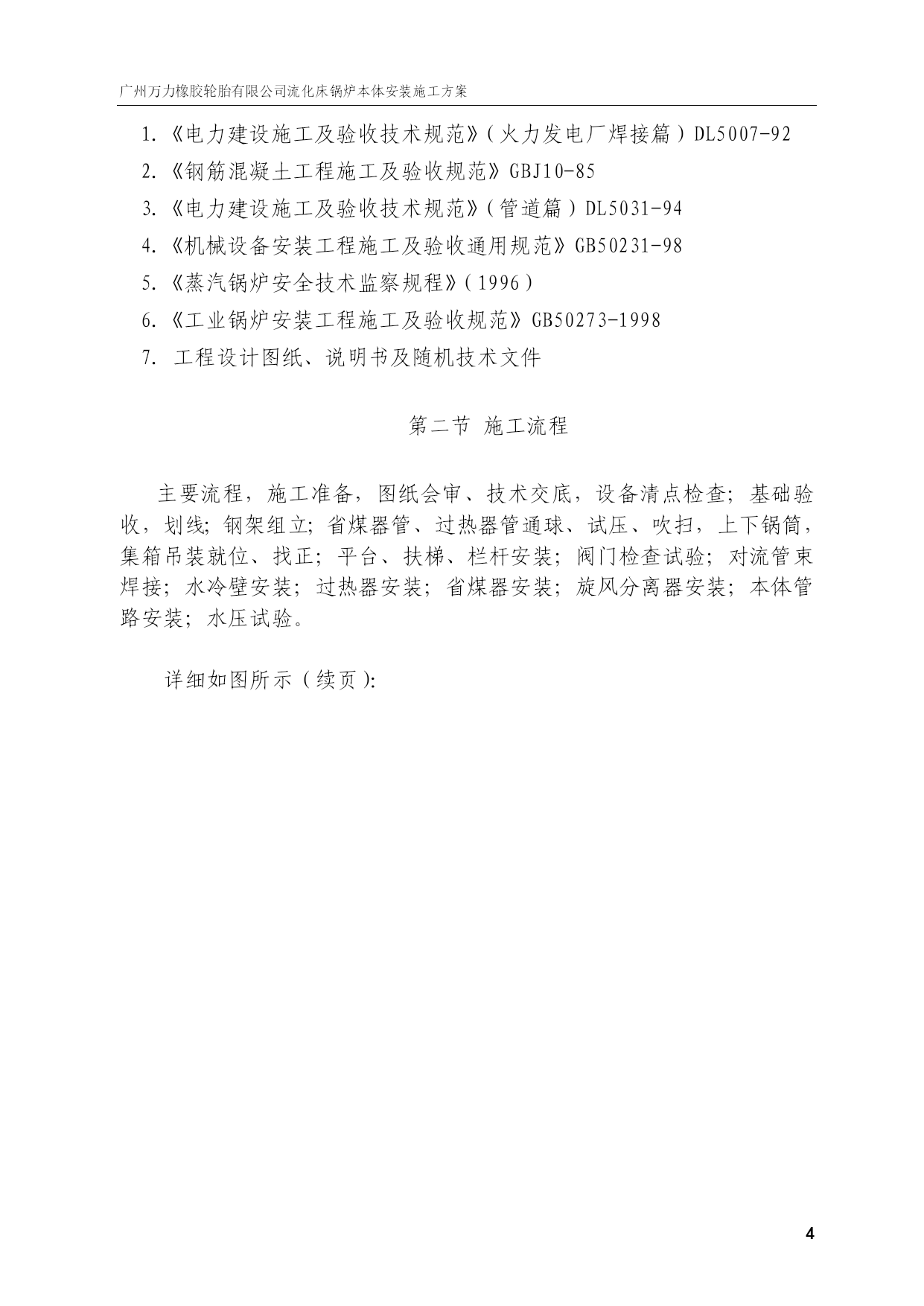

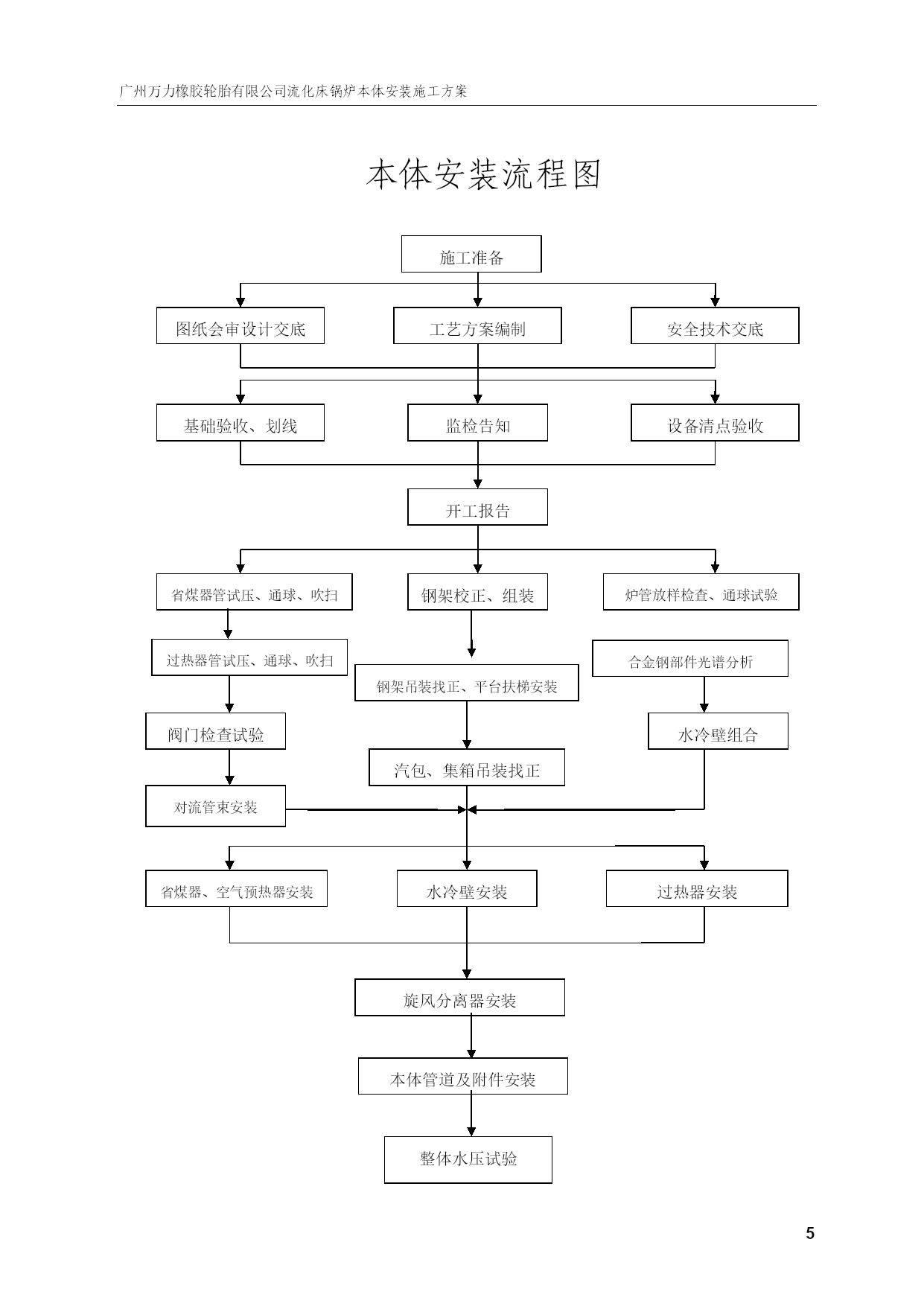

广州万力橡胶轮胎有限公司流化床锅炉本体安装施工方案广州万力橡胶轮胎有限公司流化床锅炉本体安装SHXF15-2.5/300-WI施工方案编制：审核：批准：二00六年三月二十八日目录第一章概况3第一节锅炉型号及主要参数3第二节锅炉结构布置情况3第二章主要施工及验收依据和施工的主要程序3第一节主要施工及验收依据3第二节施工流程（附流程图）4第三章主要施工方案选择及技术措施6第一节垫铁配置6第二节锅炉基础验收及划线6第三节锅炉钢架的组装（附基础图）7第四节流化床安装11第五节锅炉汽包安装（附吊装图一、二）12第六节过热器的安装15第七节水冷壁的安装15第八节省煤器的安装16第九节空气预热器安装17第十节对流管束的安装18第十一节锅炉本体管道的安装19第十二节汽水管道安装19第十三节焊接工艺及其质量检验20第四章施工计划进度控制表（附图表）21第五章劳动力计划22第六章现场施工机具及力能供应计划23第一节主要施工机具配备计划23第二节施工力能供应计划24第七章施工质量、（HSE）安全、环境、健康保证技术措施25第一节质量保证技术措施25第二节（HSE）安全、环境、健康保证技术措施26第八章锅炉本体水压试验（附曲线图）27第九章服务30第一章概况广州万力橡胶轮胎有限公司首期年产100万条子午胎建设项目之一新装两台15T/H供热（蒸汽）锅炉，设备是由河南开封得胜锅炉股份有限公司（原开封锅炉厂）设计生产的循环流化床锅炉（型号：SHXF15-2.5/300-WI）。建设地点：广州从化市熬头镇人和工业区内。锅炉型号及主要参数锅炉型号SHXF15-2.5/300-WI主要参数如下：额定蒸发量：15t/h额定蒸汽压力：2.5Mpa额定蒸汽温度：300℃给水温度：105℃设计燃料：Ⅰ类无烟煤一次风温度：80℃二次风温度：20℃燃烧方式：流化床脱硫剂：石灰石设计热效率：84.2%水压试验压力：3.44Mpa第二节锅炉结构布置情况本锅炉为室内布置的15t/h循环流化床锅炉。采用上、下两汽包双锅筒自燃循环，上汽包重量为4.669吨，安装中心标高：+8700mm，下汽包重量为2.16吨，安装中心标高：+3200mm；炉膛内布有水冷壁；两锅筒间焊接φ51×3对流管，管束材质为20#碳钢；过热器为立式支承结构，布置在对流管束的前方；省煤器分为上、下二级，布置在尾部竖井烟道内。第二章主要施工及验收依据和施工的主要程序第一节主要施工及验收依据本工程主要施工及验收的依据有：1.《电力建设施工及验收技术规范》（火力发电厂焊接篇）DL5007-922.《钢筋混凝土工程施工及验收规范》GBJ10-853.《电力建设施工及验收技术规范》（管道篇）DL5031-944.《机械设备安装工程施工及验收通用规范》GB50231-985.《蒸汽锅炉安全技术监察规程》（1996）6.《工业锅炉安装工程施工及验收规范》GB50273-19987.工程设计图纸、说明书及随机技术文件第二节施工流程主要流程，施工准备，图纸会审、技术交底，设备清点检查；基础验收，划线；钢架组立；省煤器管、过热器管通球、试压、吹扫，上下锅筒，集箱吊装就位、找正；平台、扶梯、栏杆安装；阀门检查试验；对流管束焊接；水冷壁安装；过热器安装；省煤器安装；旋风分离器安装；本体管路安装；水压试验。详细如图所示（续页）：本体安装流程图过热器管试压、通球、吹扫施工准备工艺方案编制安全技术交底图纸会审设计交底基础验收、划线设备清点验收监检告知开工报告钢架校正、组装省煤器管试压、通球、吹扫炉管放样检查、通球试验汽包、集箱吊装找正水冷壁安装钢架吊装找正、平台扶梯安装旋风分离器安装阀门检查试验水冷壁组合对流管束安装省煤器、空气预热器安装过热器安装合金钢部件光谱分析本体管道及附件安装整体水压试验第三章主要施工方案选择及技术措施垫铁配置1米标高线以下柱段的长短，测量柱脚基础上平面的标高，用基础垫铁进行调整。基础垫铁厚度不超过60mm，大小以立柱底板下各伸出10mm为宜。放置垫铁前，首先测量垫片放置位置标高，清理预埋铁板，放垫铁于其上，要求接触面积大于70%，用水平尺检查铁板上平面的纵横水平度，合乎要求后，按图纸要求画出各立柱基础的纵横中心线，校核后，在垫铁上打上冲眼。本锅炉安装根据实际测量再决定配置垫铁。锅炉基础验收及划线基础验收在
