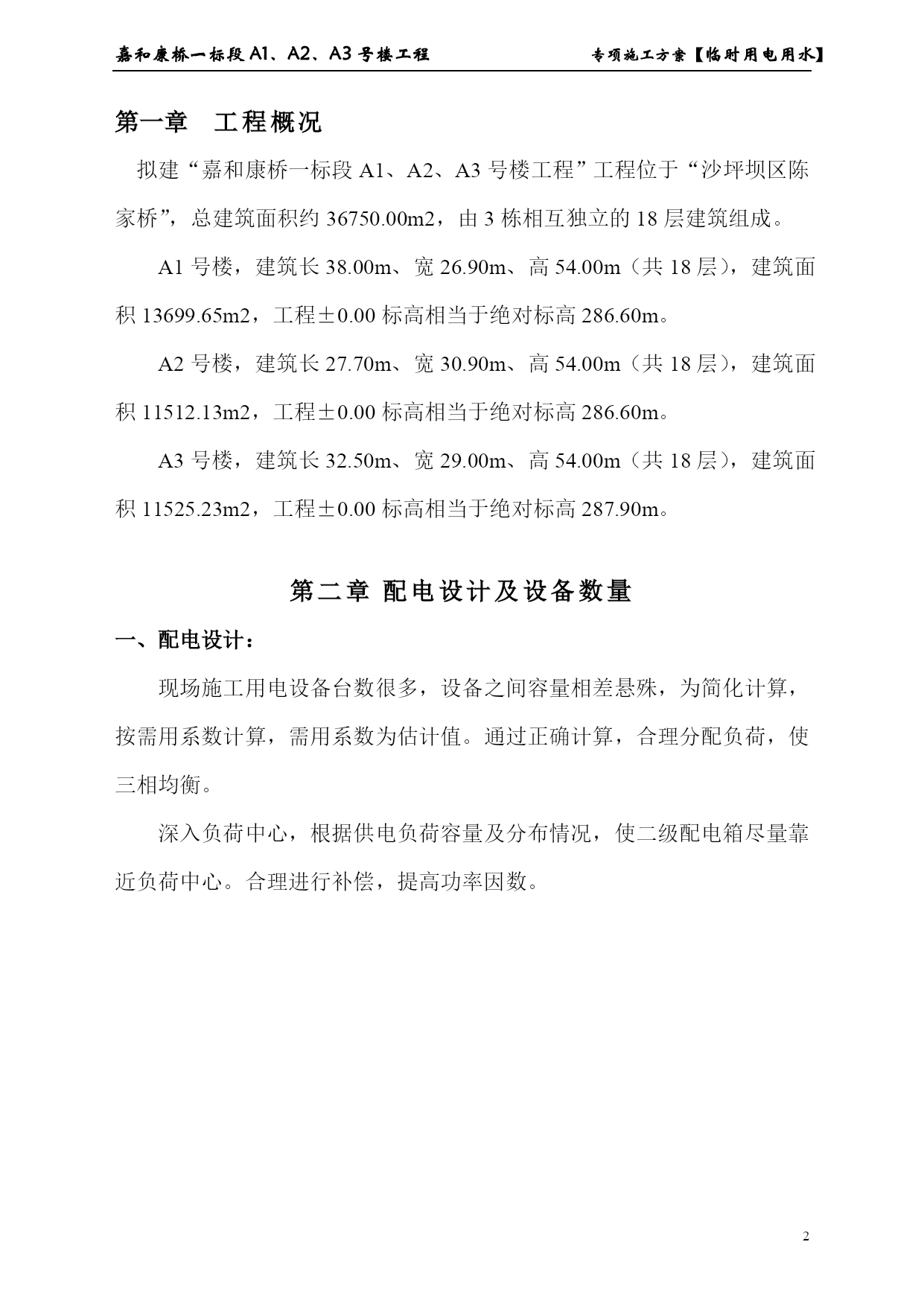

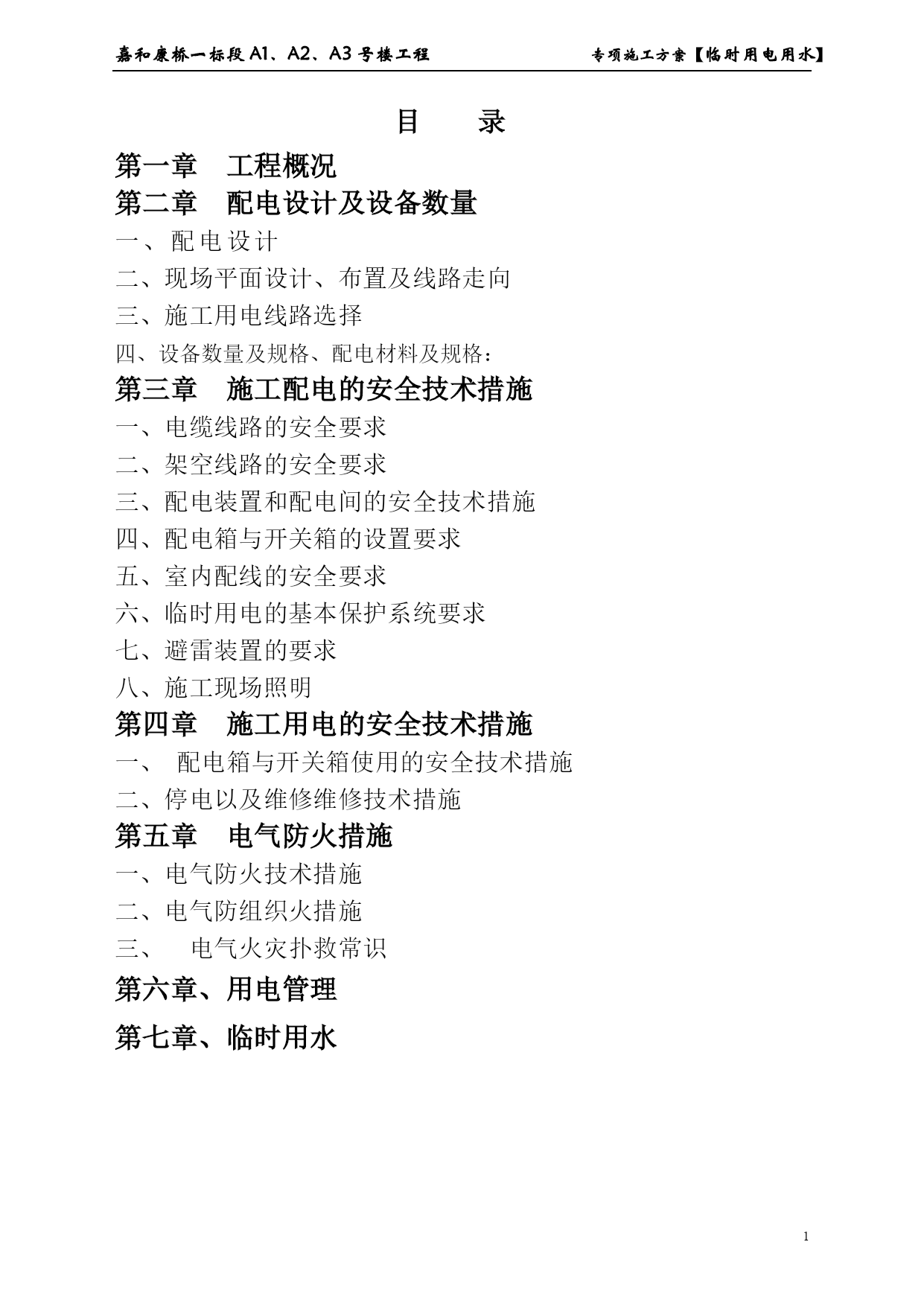

嘉和康桥一标段A1、A2、A3号楼工程专项施工方案【临时用电用水】目录第一章工程概况第二章配电设计及设备数量一、配电设计二、现场平面设计、布置及线路走向三、施工用电线路选择四、设备数量及规格、配电材料及规格：第三章施工配电的安全技术措施一、电缆线路的安全要求二、架空线路的安全要求三、配电装置和配电间的安全技术措施四、配电箱与开关箱的设置要求五、室内配线的安全要求六、临时用电的基本保护系统要求七、避雷装置的要求八、施工现场照明第四章施工用电的安全技术措施一、配电箱与开关箱使用的安全技术措施二、停电以及维修维修技术措施第五章电气防火措施一、电气防火技术措施二、电气防组织火措施三、电气火灾扑救常识第六章、用电管理第七章、临时用水第一章工程概况拟建“嘉和康桥一标段A1、A2、A3号楼工程”工程位于“沙坪坝区陈家桥”，总建筑面积约36750.00m2，由3栋相互独立的18层建筑组成。A1号楼，建筑长38.00m、宽26.90m、高54.00m（共18层），建筑面积13699.65m2，工程±0.00标高相当于绝对标高286.60m。A2号楼，建筑长27.70m、宽30.90m、高54.00m（共18层），建筑面积11512.13m2，工程±0.00标高相当于绝对标高286.60m。A3号楼，建筑长32.50m、宽29.00m、高54.00m（共18层），建筑面积11525.23m2，工程±0.00标高相当于绝对标高287.90m。配电设计及设备数量一、配电设计：现场施工用电设备台数很多，设备之间容量相差悬殊，为简化计算，按需用系数计算，需用系数为估计值。通过正确计算，合理分配负荷，使三相均衡。深入负荷中心，根据供电负荷容量及分布情况，使二级配电箱尽量靠近负荷中心。合理进行补偿，提高功率因数。施工主要机械设备计划表机械或设备名称型号规格数量国别产地制造年份额定功率（kw）备注1自升式塔吊QTZ63A1重庆建机厂20063650m臂2自升式塔吊QTZ40C1重庆建机厂20053040m臂3断钢机QJ40-12四川建机厂20065.54弯钢机GW322四川建机厂20062.25电渣压力焊机JSD-6002成都建机厂200530KVA6电焊机BX3-120-14重庆电焊机厂20079KVA7强制式搅拌机JW3502济南建机厂200518.58灰浆搅拌机（空压机）UJ3254湖南机械厂20067.59插入式振动器ZX50C8八一振动机械厂20063.510平板式振动器ZB112八一振动机械厂20013.511台钻18mm1常州衡光机制公司20023.512套丝机TQ-32苏州精工2004413圆盘锯MJ1044重庆木工机械厂2006314刨木机MB10432重庆木工机械厂2005315给水加压泵HZX-402重庆20072.216潜水泵Ф704重庆20060.7517食堂设备50蒸饭车，电热水器等1个平方线转换大概1.5个千瓦，1个平方线转换大概4~6A、动力用电380V。施工用电供应①总电容量P计算公式P=1.05（K1ΣP1/cosφ+K2ΣP2+K3ΣP3）②取值（具体数值详见“施工主要机械设备计划”中相关表格）ΣP1为现场所有电动机功率，为220.3KW；ΣP2为电焊机功率之和为96KVA；ΣP3为小型电动工具、照明功率之和，按动力电总功率的10%计算为31.63KW；食堂设备50KW共计81.63KW。K1取0.5；K2取0.5；K3取1.0；（K1，K2，K3均为需用系数）cosφ为电动机平均功率因数，取0.75。③计算P=1.05×（0.5×220.3×0.75+0.5×96+1.0×81.63）=1.05×（82.61+48+81.63）=222.85KVA现场总需用电容量均约为222.85KVA，需甲方按此电容量相应考虑在现场设置一台250KVA以上的变压器，以满足施工需要。二、现场平面设计、布置及线路走向该工程施工电源由业主提供的400KVA箱变中接出,至该群体工程中心地带,我施工现场二级配电柜中,该段约170米,为架空线路,选用95mm2铜芯电缆，业主委托我方进行施工.本工程分三个供电区域采用TN-S系统供电，其中A1、A2号楼为第一回路,A3号楼为第二回路,生活区为第三回路.该三个回路分别采用直埋电缆或沿围墙接入.详见施工现场平面布置图.三、施工用电线路选择1、导线选择第一回路与第二回路用电量基本一至.总功率为:P1(2)=220.3/2×0.8=88.12KVA导线截面选择I(Ⅱ)线===178.52A选用50mm2铜芯电缆，其允许持续电流215A>178.52A。第三回路P3=(5
