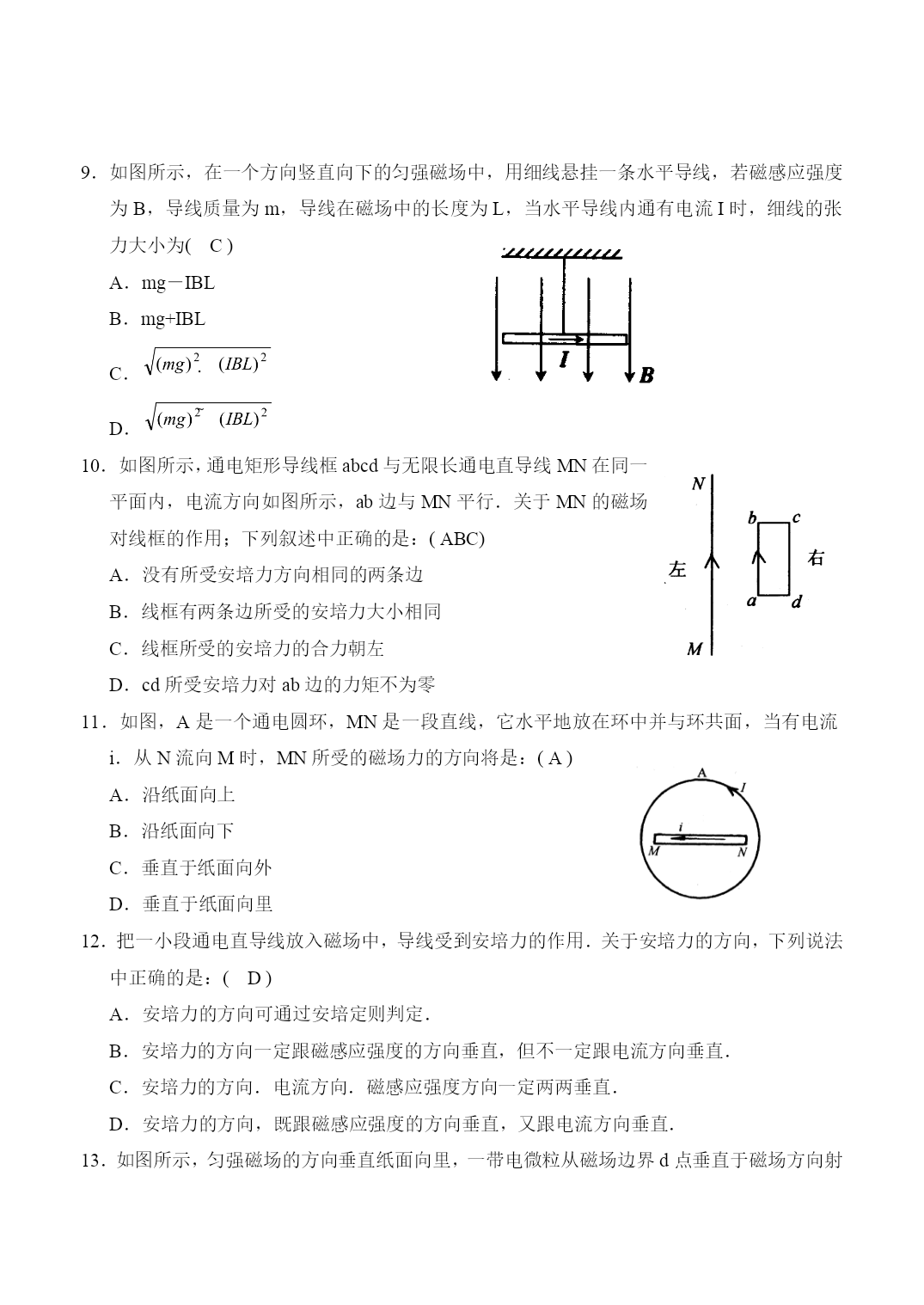

衡水中学试题汇编——磁场1．如图所示是云层之间闪电的模拟图，图中A、B是位于东、西方向带有电荷的两块阴雨云，在放电的过程中，在两云的尖端之间形成了一个放电通道，发现位于通道正上方的小磁针N极转向纸里，S极转向纸外，则关于A、B带电情况的说法中正确的是(BD)A．带同种电荷B．带异种电荷C．B带正电D．A带正电2．环型对撞机是研究高能粒子的重要装置。正、负离子由静止经过电压为U的直线加速器加速后，沿圆环切线方向注入对撞机的真空环状空腔内，空腔内存在着与圆环平面垂直的匀强磁场，磁感应强度大小为B。两种带电粒子将被局限在环状空腔内，沿相反方向做半径相等的匀速圆周运动，从而在碰撞区迎面相撞，为维持带电粒子在环状空腔中的匀速圆周运动，下列说法正直线加速器碰撞区正离子碰撞区负离子环状空腔确的是BDA．对于给定的加速电压，带电粒子的比荷越大，磁感应强度B越大B．对于给定的加速电压，带电粒子的比荷越大，磁感应强度B越小C．对于给定的带电粒子，加速电压U越大，粒子运动的周期越小D．对于给定的带电粒子，不管加速电压U多大，粒子运动的周期都不变3．关于磁感线，以下说法中正确的是（A）A．磁感线上各点的切线方向就是该点的磁感应强度方向B．磁感线是磁场中真实存在的曲线C．磁感线总是从磁体的N极发出终止于磁体的S极D．沿着磁感线方向，磁场越来越弱4．为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的。在下列四个图中，正确表示安培假设中环形电流方向的是（B）5．磁场中某区域的磁感线，如图所示，则（A）A．a、b两处的磁感应强度的大小不等，Ba＞BbB．a、b两处的磁感应强度的大小不等，Ba＜BbC．同一通电导线放在a处受力一定比放在b处受力大D．同一通电导线放在a处受力一定比放在b处受力小6．如图所示，用粗细均匀的电阻丝折成平面梯形框架，ab、cd边均与ad边成60°角，ab＝bc＝cd＝L，长度为L的电阻丝电阻为r，框架与一电动势为E，内阻为r的电源相连接，垂直于框架平面有磁感应强度为B的匀强磁场，则框架受到的安培力的合力大小为(C)A．0B.C.D.7．有一小段通电导线，长为1cm，电流强度5A，把它置于磁场中，受到的磁场力为0.1N，则该处的磁感应强度B一定是(C)A.B=2TB.B≤2TC.B≥2TD.以上情况均可能8．质量为m的金属导体棒置于倾角为θ的导轨上，棒与导轨间的动摩擦因数为μ，当导体棒通以垂直纸面向里的电流时，恰能在导轨上静止，如图所示的四个图中，标出了四种可能的匀强磁场方向，其中棒与导轨间的摩擦力可能为零的是(ACD)9．如图所示，在一个方向竖直向下的匀强磁场中，用细线悬挂一条水平导线，若磁感应强度为B，导线质量为m，导线在磁场中的长度为L，当水平导线内通有电流I时，细线的张力大小为(C)A．mg－IBLB．mg+IBLC．D．10．如图所示，通电矩形导线框abcd与无限长通电直导线MN在同一平面内，电流方向如图所示，ab边与MN平行．关于MN的磁场对线框的作用；下列叙述中正确的是：(ABC)A．没有所受安培力方向相同的两条边B．线框有两条边所受的安培力大小相同C．线框所受的安培力的合力朝左D．cd所受安培力对ab边的力矩不为零11．如图，A是一个通电圆环，MN是一段直线，它水平地放在环中并与环共面，当有电流i．从N流向M时，MN所受的磁场力的方向将是：(A)A．沿纸面向上B．沿纸面向下C．垂直于纸面向外D．垂直于纸面向里12．把一小段通电直导线放入磁场中，导线受到安培力的作用．关于安培力的方向，下列说法中正确的是：(D)A．安培力的方向可通过安培定则判定．B．安培力的方向一定跟磁感应强度的方向垂直，但不一定跟电流方向垂直．C．安培力的方向．电流方向．磁感应强度方向一定两两垂直．D．安培力的方向，既跟磁感应强度的方向垂直，又跟电流方向垂直．13HYPERLINK"http://www.tesoon.com/河北省衡水中学08-09学年高二上学期第三次调研考试物理试题"．如图所示，匀强磁场的方向垂直纸面向里，一带电微粒从磁场边界d点垂直于磁场方向射入，沿曲线dPa打到屏MN上的a点，通过Pa段用时为ta，若该微粒经过P点时，与一个静止的不带电微粒碰撞并结合为一个新微粒，最终打到屏MN上，两个微粒所受重力均忽略，则新微粒运动的(D)A．轨迹为Pb，至屏的时间将小于tB．轨迹为Pc，至屏的时间将大于tC．轨迹为Pa，至屏的时间将等于tD．轨迹为Pa，至屏的时间将大于t14.如图所示，长方形abcd长ad=0.6m，宽ab=0.3m，O、e分
