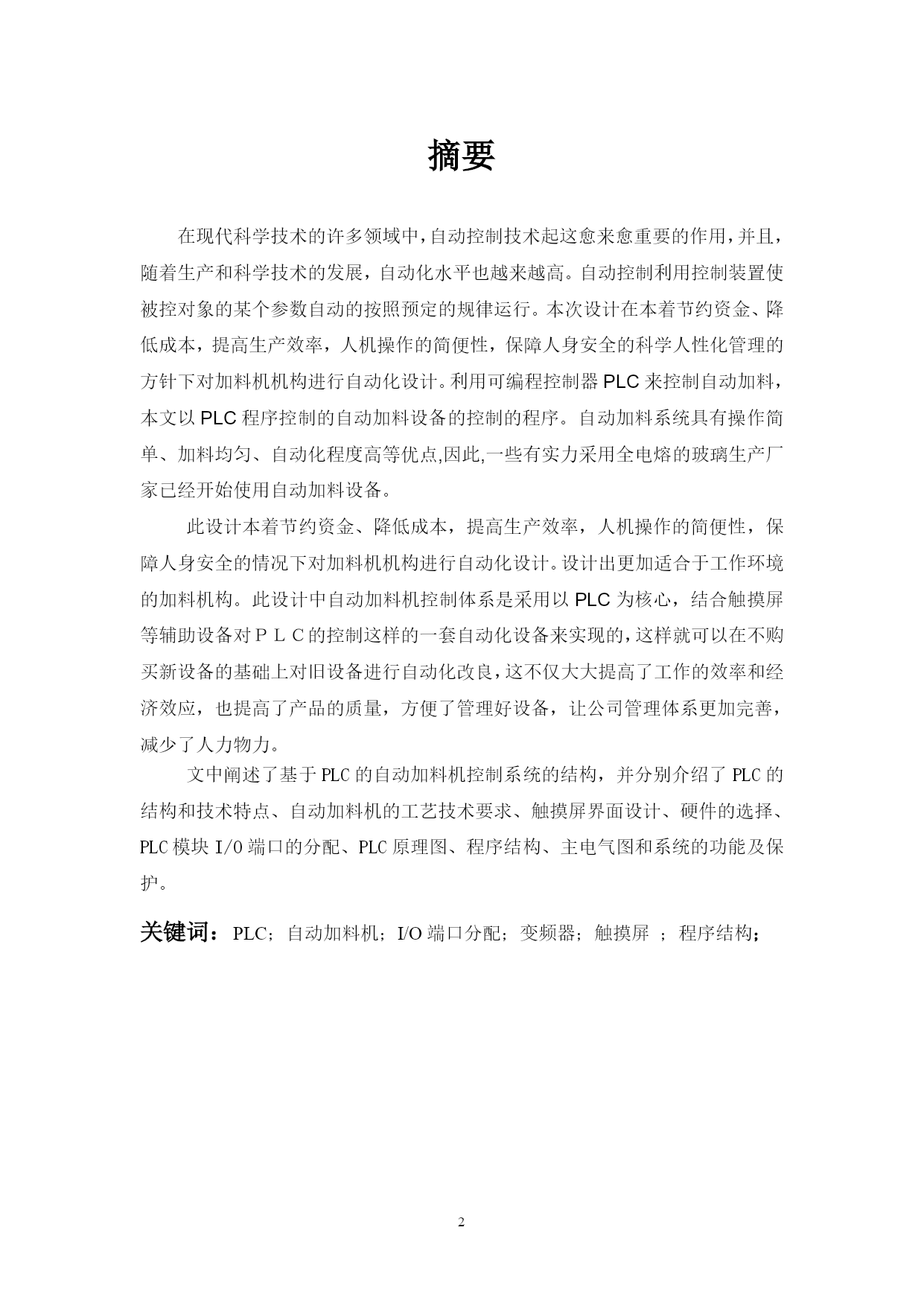

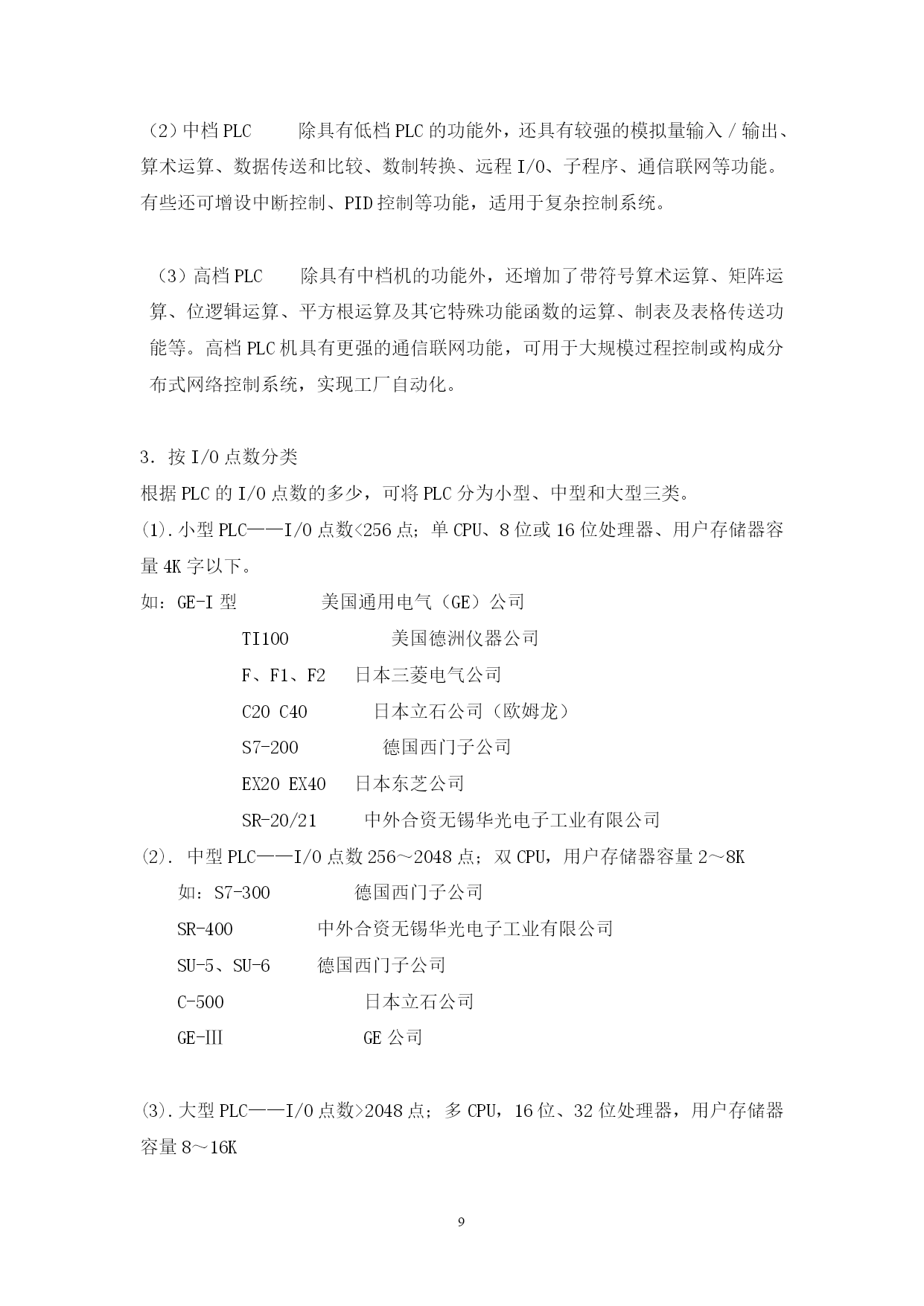

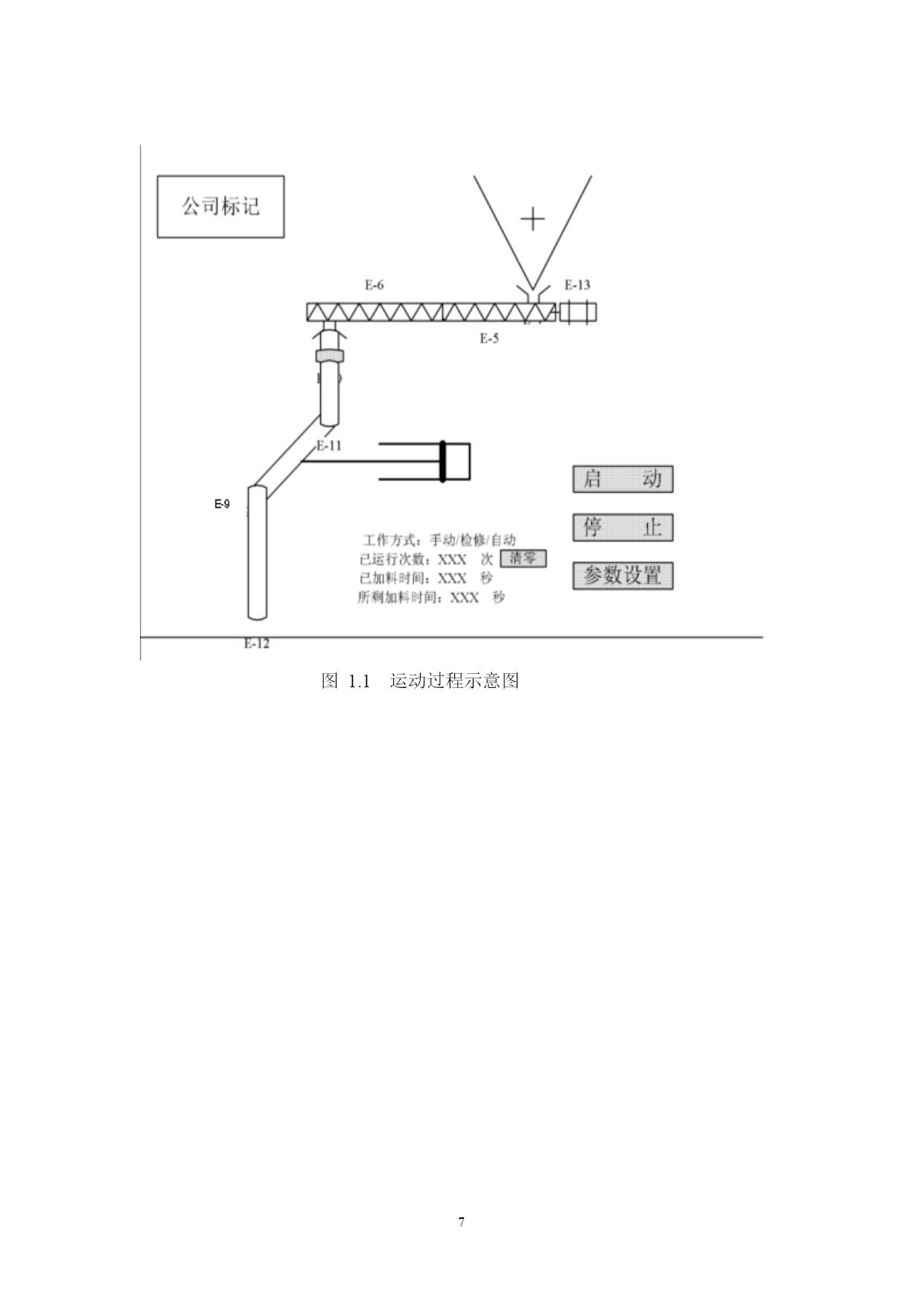

焦作大学毕业设计题目：基于PLC的自动加料机控制系统学院：机电工程学院专业：11机械制造与自动化（3）班学号：110108331姓名：王小威指导教师：白玲完成日期：2013年月摘要在现代科学技术的许多领域中，自动控制技术起这愈来愈重要的作用，并且，随着生产和科学技术的发展，自动化水平也越来越高。自动控制利用控制装置使被控对象的某个参数自动的按照预定的规律运行。本次设计在本着节约资金、降低成本，提高生产效率，人机操作的简便性，保障人身安全的科学人性化管理的方针下对加料机机构进行自动化设计。利用可编程控制器PLC来控制自动加料，本文以PLC程序控制的自动加料设备的控制的程序。自动加料系统具有操作简单、加料均匀、自动化程度高等优点,因此,一些有实力采用全电熔的玻璃生产厂家已经开始使用自动加料设备。此设计本着节约资金、降低成本，提高生产效率，人机操作的简便性，保障人身安全的情况下对加料机机构进行自动化设计。设计出更加适合于工作环境的加料机构。此设计中自动加料机控制体系是采用以PLC为核心，结合触摸屏等辅助设备对ＰＬＣ的控制这样的一套自动化设备来实现的，这样就可以在不购买新设备的基础上对旧设备进行自动化改良，这不仅大大提高了工作的效率和经济效应，也提高了产品的质量，方便了管理好设备，让公司管理体系更加完善，减少了人力物力。文中阐述了基于PLC的自动加料机控制系统的结构，并分别介绍了PLC的结构和技术特点、自动加料机的工艺技术要求、触摸屏界面设计、硬件的选择、PLC模块I/O端口的分配、PLC原理图、程序结构、主电气图和系统的功能及保护。关键词：PLC；自动加料机；I/O端口分配；变频器；触摸屏；程序结构；目录第一章HYPERLINK\l"_Toc327732088"绪论5HYPERLINK\l"_Toc327732089"1.1题目的来源及课题的意义5HYPERLINK\l"_Toc327732089"1.2设计背景和研究意义5HYPERLINK\l"_Toc327732090"1.3自动加料机控制系统的技术要求6HYPERLINK\l"_Toc327732091"第二章可编程控制器基础8HYPERLINK\l"_Toc327732092"2.1PLC的定义8HYPERLINK\l"_Toc327732093"2.2PLC的分类8HYPERLINK\l"_Toc327732094"2.3PLC的基本组成及各部分的作用10HYPERLINK\l"_Toc327732095"2.4PLC的特点14HYPERLINK\l"_Toc327732096"2.5PLC的应用14HYPERLINK\l"_Toc327732097"2.6PLC的发展15HYPERLINK\l"_Toc327732098"2.7PLC程序的表达方式17HYPERLINK\l"_Toc327732099"2.8PLC的通信联网18HYPERLINK\l"_Toc327732101"2.9PLC系统的其它设备19HYPERLINK\l"_Toc327732103"第三章系统硬件设计19HYPERLINK\l"_Toc327732104"3.1PLC的选择19HYPERLINK\l"_Toc327732105"3.2电动机的选择23HYPERLINK\l"_Toc327732106"3.3自动加料机的选择27HYPERLINK\l"_Toc327732107"3.4变频器的选择28HYPERLINK\l"_Toc327732108"3.5气缸的选择31HYPERLINK\l"_Toc327732109"3.6触摸屏的选择34HYPERLINK\l"_Toc327732112"3.7触摸屏界面的设计36HYPERLINK\l"_Toc327732113"第四章系统软件设计38HYPERLINK\l"_Toc327732114"4.1工作流程图及主电路的接线图38HYPERLINK\l"_Toc327732116"4.2PLC模块I/O端口分配31HYPERLINK\l"_Toc327732118"4.3系统程序设计43HYPERLINK\l"_Toc327732119"结语51HYPERLINK\l"_Toc327732120"致谢51HYPERLINK\l"_Toc327732121"参考文献52
