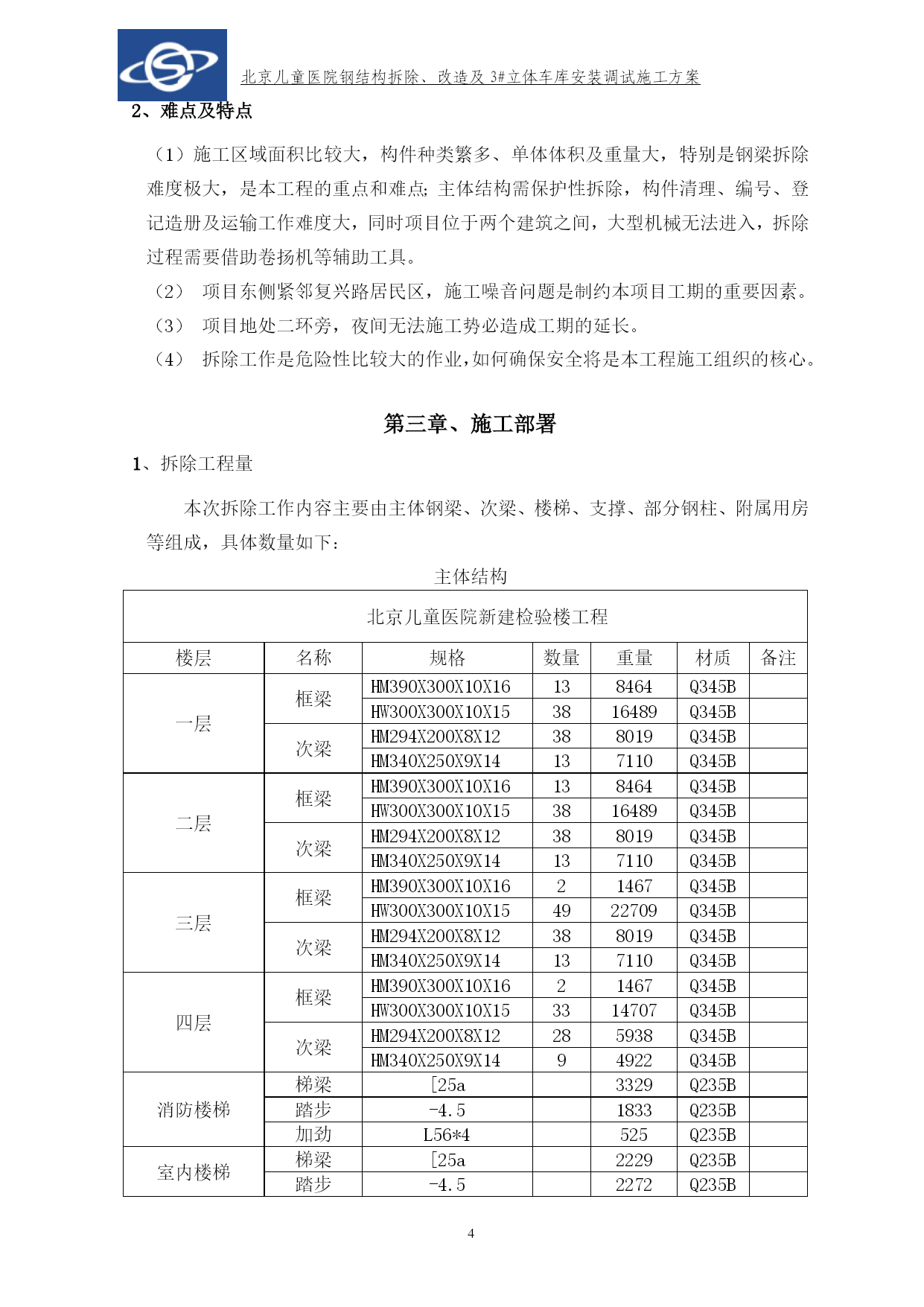

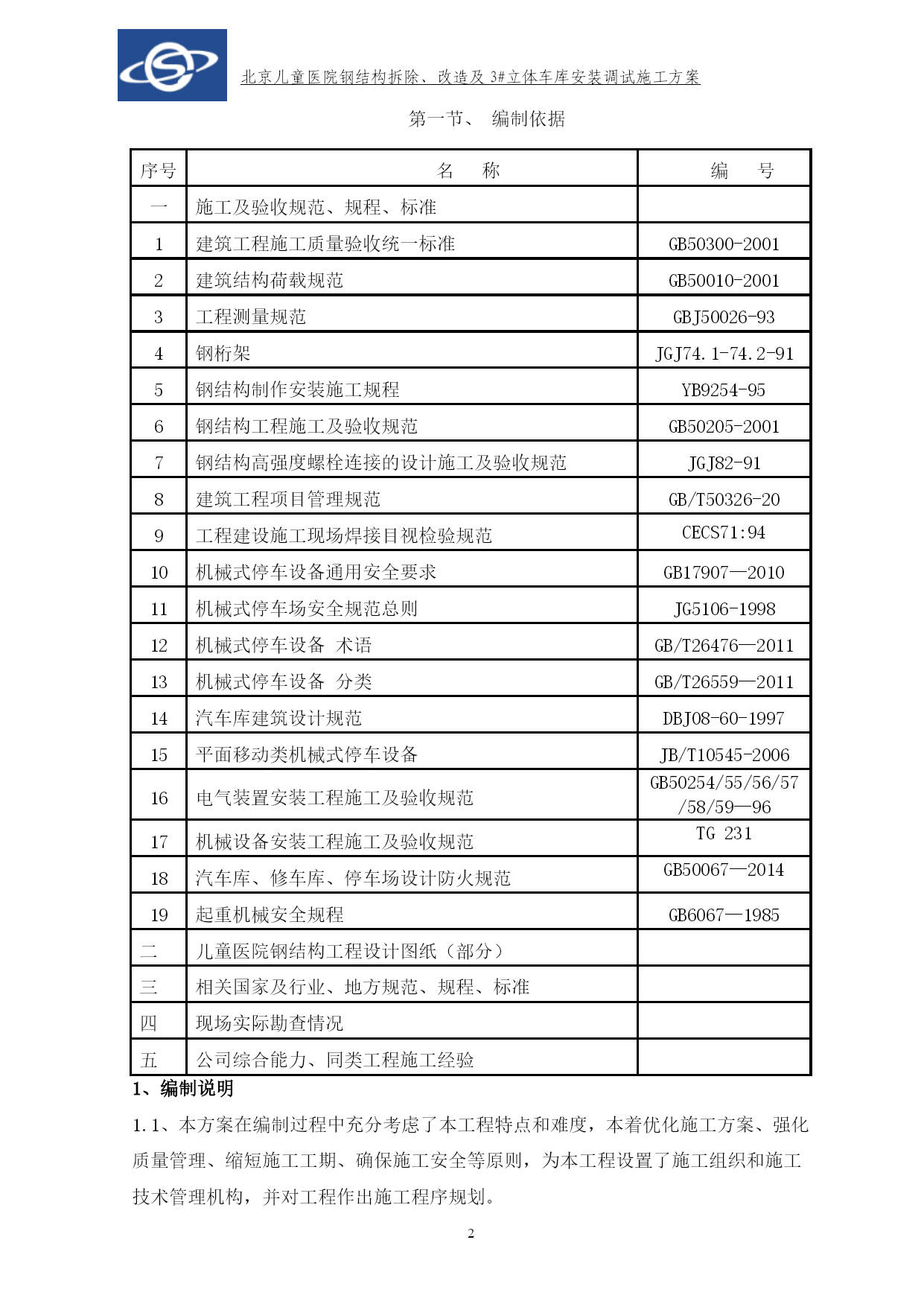

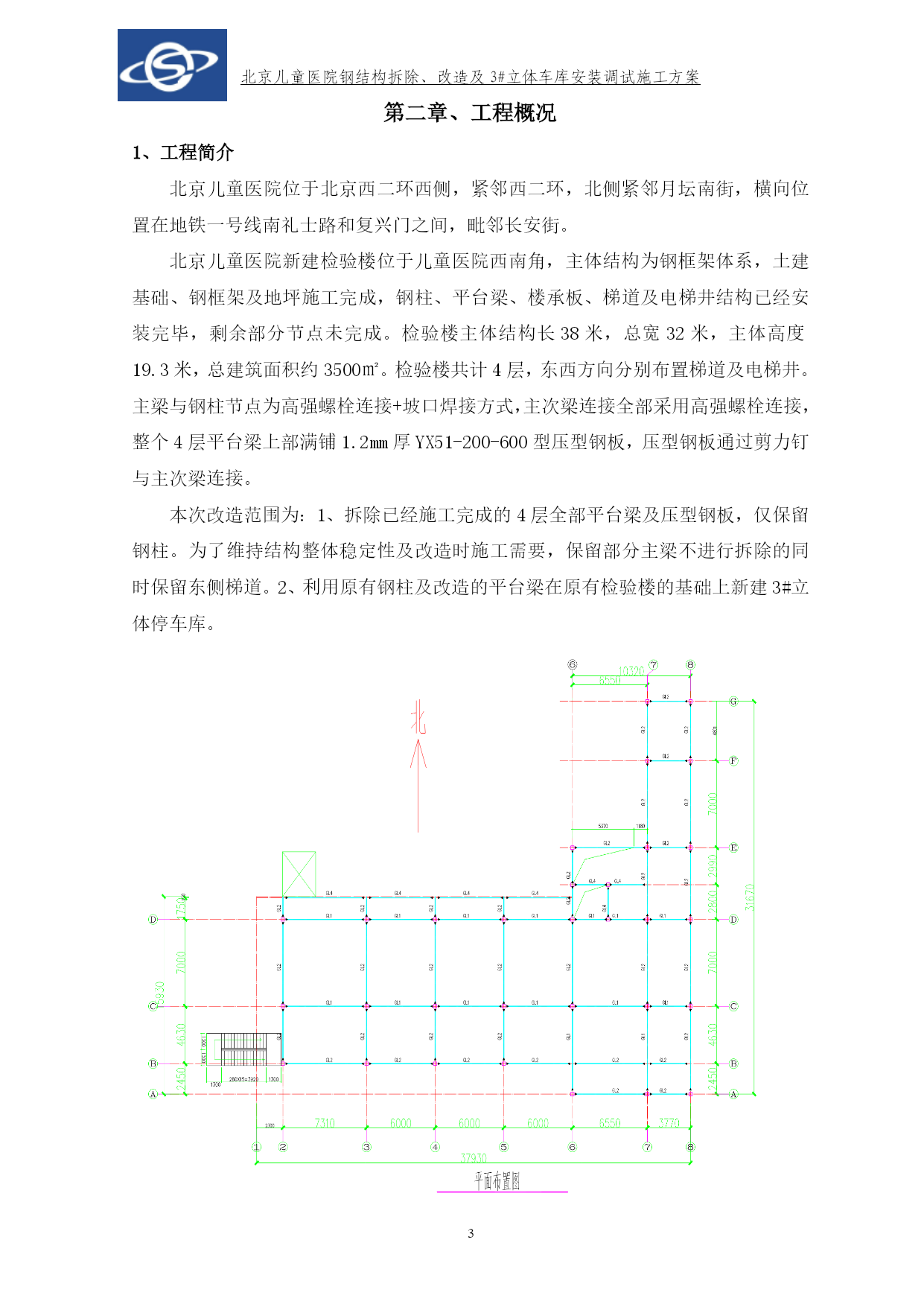

北京儿童医院钢结构拆除、改造及3#立体车库安装调试施工方案北京儿童医院钢结构拆除、改造及3#立体车库安装调试施工方案编制：审核：批准：北京首嘉钢结构有限公司2015年11月25日编制依据序号名称编号一施工及验收规范、规程、标准1建筑工程施工质量验收统一标准GB50300-20012建筑结构荷载规范GB50010-20013工程测量规范GBJ50026-934钢桁架JGJ74.1-74.2-915钢结构制作安装施工规程YB9254-956钢结构工程施工及验收规范GB50205-20017钢结构高强度螺栓连接的设计施工及验收规范JGJ82-918建筑工程项目管理规范GB/T50326-209工程建设施工现场焊接目视检验规范CECS71:9410机械式停车设备通用安全要求GB17907—201011机械式停车场安全规范总则JG5106-199812机械式停车设备术语GB/T26476—201113机械式停车设备分类GB/T26559—201114汽车库建筑设计规范DBJ08-60-199715平面移动类机械式停车设备JB/T10545-200616电气装置安装工程施工及验收规范GB50254/55/56/57/58/59—9617机械设备安装工程施工及验收规范TG23118汽车库、修车库、停车场设计防火规范GB50067—201419起重机械安全规程GB6067—1985二儿童医院钢结构工程设计图纸（部分）三相关国家及行业、地方规范、规程、标准四现场实际勘查情况五公司综合能力、同类工程施工经验1、编制说明1.1、本方案在编制过程中充分考虑了本工程特点和难度，本着优化施工方案、强化质量管理、缩短施工工期、确保施工安全等原则，为本工程设置了施工组织和施工技术管理机构，并对工程作出施工程序规划。第二章、工程概况1、工程简介北京儿童医院位于北京西二环西侧，紧邻西二环，北侧紧邻月坛南街，横向位置在地铁一号线南礼士路和复兴门之间，毗邻长安街。北京儿童医院新建检验楼位于儿童医院西南角，主体结构为钢框架体系，土建基础、钢框架及地坪施工完成，钢柱、平台梁、楼承板、梯道及电梯井结构已经安装完毕，剩余部分节点未完成。检验楼主体结构长38米，总宽32米，主体高度19.3米，总建筑面积约3500㎡。检验楼共计4层，东西方向分别布置梯道及电梯井。主梁与钢柱节点为高强螺栓连接+坡口焊接方式，主次梁连接全部采用高强螺栓连接，整个4层平台梁上部满铺1.2mm厚YX51-200-600型压型钢板，压型钢板通过剪力钉与主次梁连接。本次改造范围为：1、拆除已经施工完成的4层全部平台梁及压型钢板，仅保留钢柱。为了维持结构整体稳定性及改造时施工需要，保留部分主梁不进行拆除的同时保留东侧梯道。2、利用原有钢柱及改造的平台梁在原有检验楼的基础上新建3#立体停车库。2、难点及特点（1）施工区域面积比较大，构件种类繁多、单体体积及重量大，特别是钢梁拆除难度极大，是本工程的重点和难点；主体结构需保护性拆除，构件清理、编号、登记造册及运输工作难度大，同时项目位于两个建筑之间，大型机械无法进入，拆除过程需要借助卷扬机等辅助工具。项目东侧紧邻复兴路居民区，施工噪音问题是制约本项目工期的重要因素。项目地处二环旁，夜间无法施工势必造成工期的延长。拆除工作是危险性比较大的作业，如何确保安全将是本工程施工组织的核心。第三章、施工部署1、拆除工程量本次拆除工作内容主要由主体钢梁、次梁、楼梯、支撑、部分钢柱、附属用房等组成，具体数量如下：主体结构北京儿童医院新建检验楼工程楼层名称规格数量重量材质备注一层框梁HM390X300X10X16138464Q345BHW300X300X10X153816489Q345B次梁HM294X200X8X12388019Q345BHM340X250X9X14137110Q345B二层框梁HM390X300X10X16138464Q345BHW300X300X10X153816489Q345B次梁HM294X200X8X12388019Q345BHM340X250X9X14137110Q345B三层框梁HM390X300X10X1621467Q345BHW300X300X10X154922709Q345B次梁HM294X200X8X12388019Q345BHM340X250X9X14137110Q345B四层框梁HM390X300X10X1621467Q345BHW300X300X10X153314707Q345B次梁HM294X200X8X12285938Q345BHM340X250X9X1494922Q345B消防楼梯梯梁[25a3329Q235B踏步-4.51833Q2
