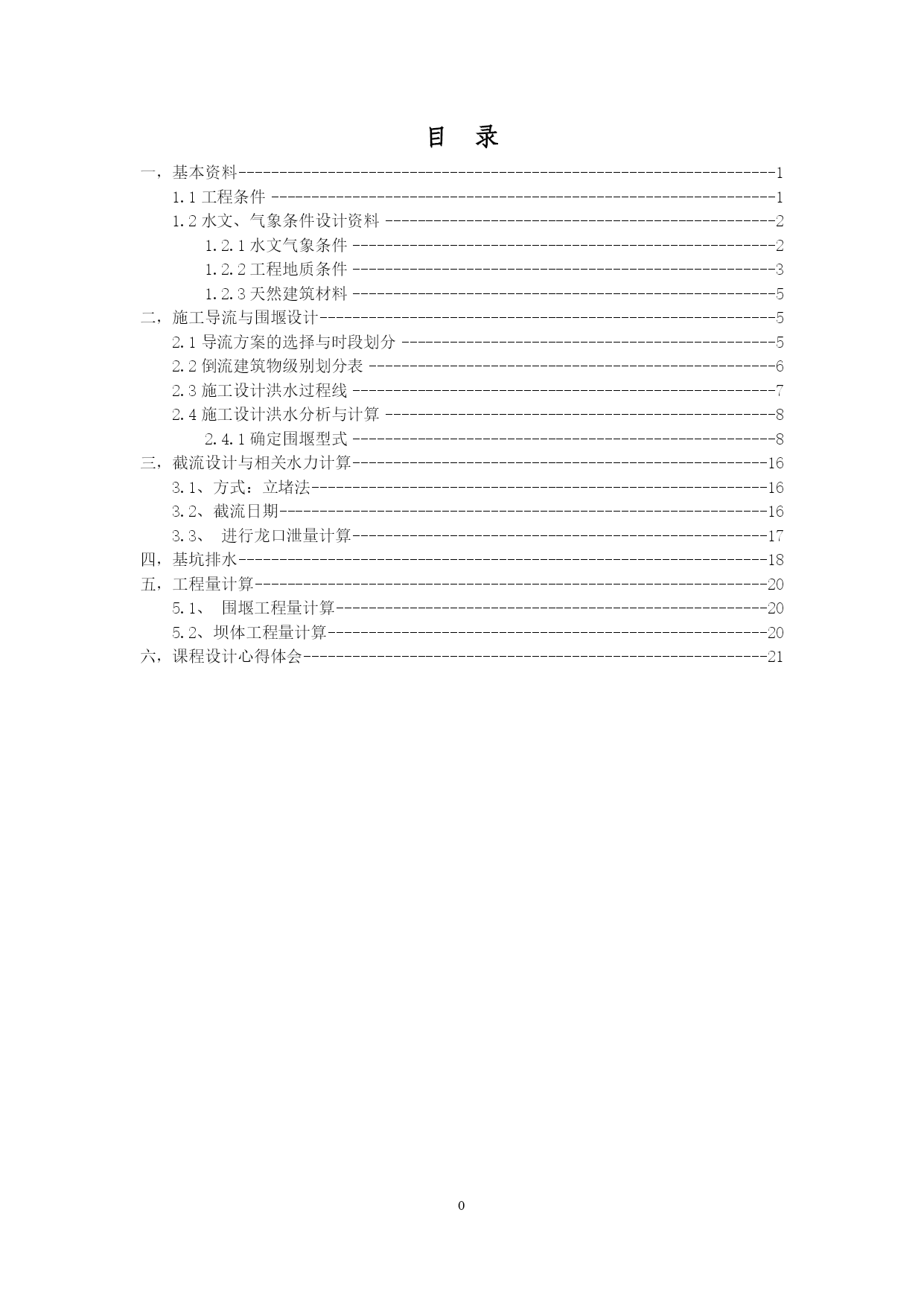

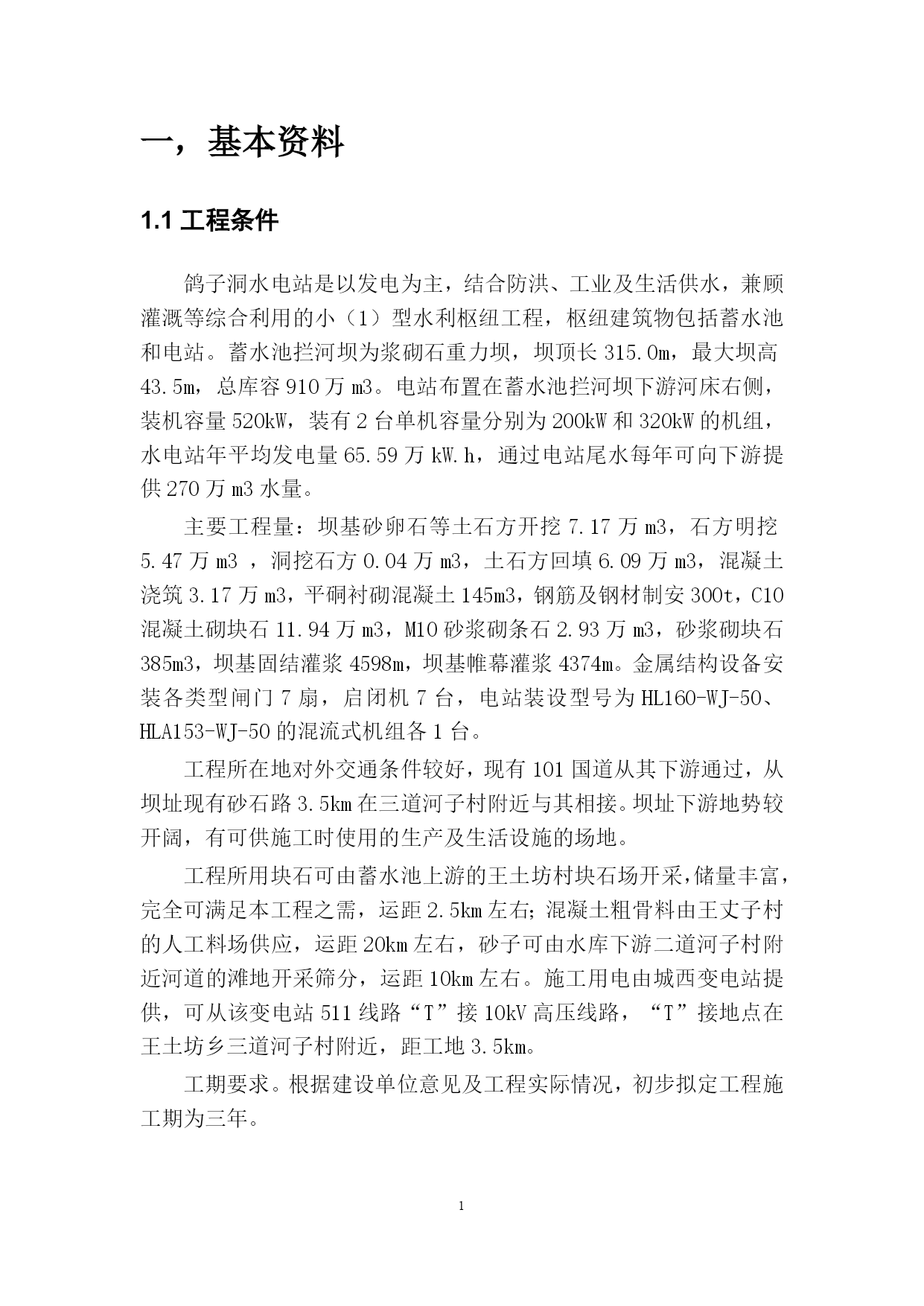

PAGE\*MERGEFORMAT24水利工程施工课程设计说明书（2014-2015年度第1学期）学院：________XXXXXX___专业：农业水利工程班级：水利1142姓名：XX学号：11064212XX指导老师:XXX2014年09月19日目录TOC\o"1-3"\h\uHYPERLINK\l_Toc9744一，基本资料PAGEREF_Toc97441HYPERLINK\l_Toc231701.1工程条件PAGEREF_Toc231701HYPERLINK\l_Toc322691.2水文、气象条件设计资料PAGEREF_Toc322692HYPERLINK\l_Toc267431.2.1水文气象条件PAGEREF_Toc267432HYPERLINK\l_Toc89711.2.2工程地质条件PAGEREF_Toc89713HYPERLINK\l_Toc233001.2.3天然建筑材料PAGEREF_Toc233005HYPERLINK\l_Toc15467二，施工导流与围堰设计PAGEREF_Toc154675HYPERLINK\l_Toc314782.1导流方案的选择与时段划分PAGEREF_Toc314785HYPERLINK\l_Toc232992.2倒流建筑物级别划分表PAGEREF_Toc232996HYPERLINK\l_Toc235522.3施工设计洪水过程线PAGEREF_Toc235527HYPERLINK\l_Toc228022.4施工设计洪水分析与计算PAGEREF_Toc228028HYPERLINK\l_Toc305752.4.1确定围堰型式PAGEREF_Toc305758HYPERLINK\l_Toc23182三，截流设计与相关水力计算PAGEREF_Toc2318216HYPERLINK\l_Toc147793.1、方式：立堵法PAGEREF_Toc1477916HYPERLINK\l_Toc309813.2、截流日期PAGEREF_Toc3098116HYPERLINK\l_Toc3593.3、进行龙口泄量计算PAGEREF_Toc35917HYPERLINK\l_Toc16238四，基坑排水PAGEREF_Toc1623818HYPERLINK\l_Toc16905五，工程量计算PAGEREF_Toc1690520HYPERLINK\l_Toc321525.1、围堰工程量计算PAGEREF_Toc3215220HYPERLINK\l_Toc216225.2、坝体工程量计算PAGEREF_Toc2162220HYPERLINK\l_Toc30760六，课程设计心得体会PAGEREF_Toc3076021一，基本资料1.1工程条件鸽子洞水电站是以发电为主，结合防洪、工业及生活供水，兼顾灌溉等综合利用的小（1）型水利枢纽工程，枢纽建筑物包括蓄水池和电站。蓄水池拦河坝为浆砌石重力坝，坝顶长315.0m，最大坝高43.5m，总库容910万m3。电站布置在蓄水池拦河坝下游河床右侧，装机容量520kW，装有2台单机容量分别为200kW和320kW的机组，水电站年平均发电量65.59万kW.h，通过电站尾水每年可向下游提供270万m3水量。主要工程量：坝基砂卵石等土石方开挖7.17万m3，石方明挖5.47万m3，洞挖石方0.04万m3，土石方回填6.09万m3，混凝土浇筑3.17万m3，平硐衬砌混凝土145m3，钢筋及钢材制安300t，C10混凝土砌块石11.94万m3，M10砂浆砌条石2.93万m3，砂浆砌块石385m3，坝基固结灌浆4598m，坝基帷幕灌浆4374m。金属结构设备安装各类型闸门7扇，启闭机7台，电站装设型号为HL160-WJ-50、HLA153-WJ-50的混流式机组各1台。工程所在地对外交通条件较好，现有101国道从其下游通过，从坝址现有砂石路3.5km在三道河子村附近与其相接。坝址下游地势较开阔，有可供施工时使用的生产及生活设施的场地。工程所用块石可由蓄水池上游的王土坊村块石场开采，储量丰富，完全可满足本工程之需，运距2.5km左右；混凝土粗骨料由王丈子村的人工料场供应，运距20km左右，砂子可由水库下游二道河子村附近河道的滩地开采筛分，运距10km左右。施
