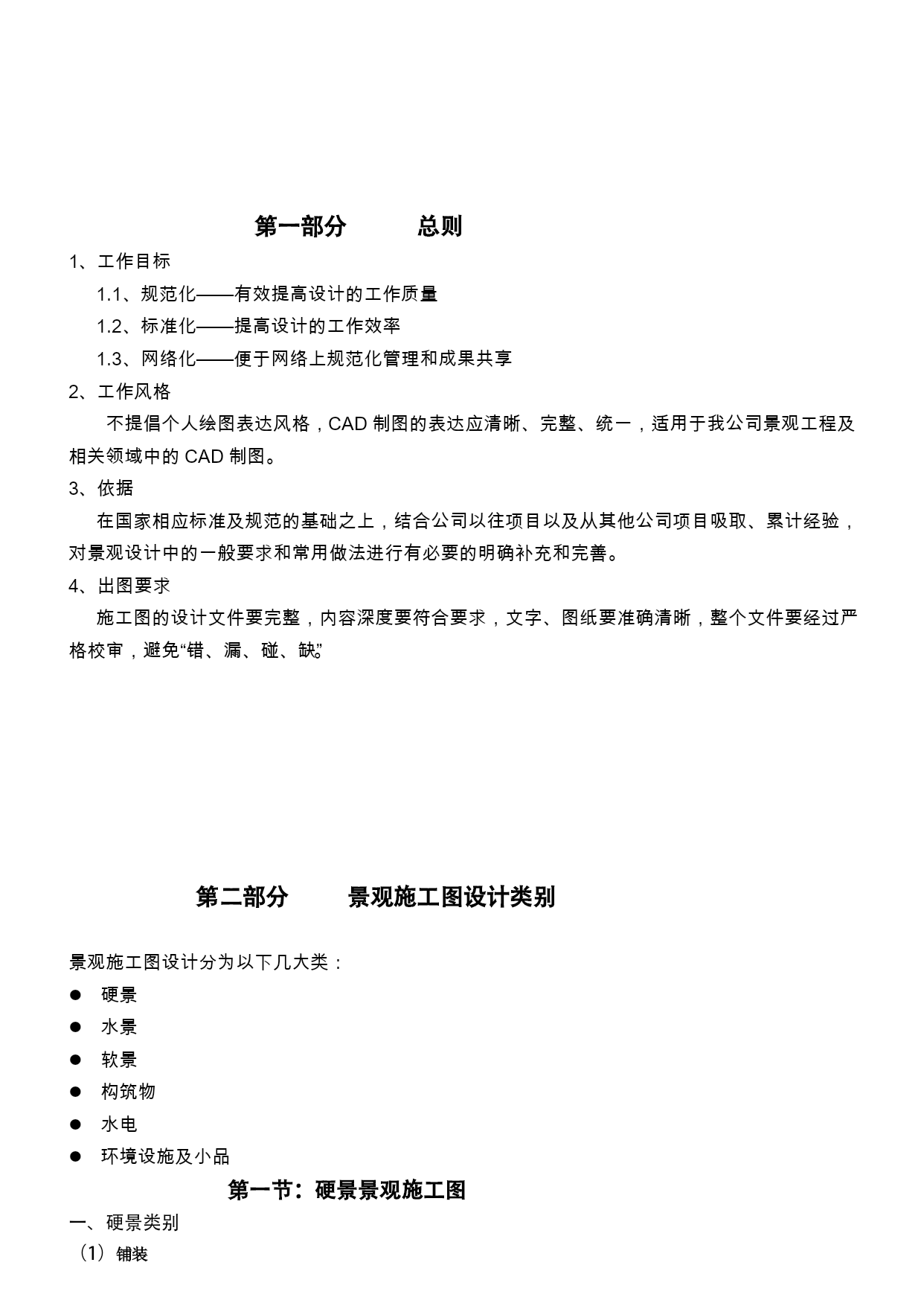

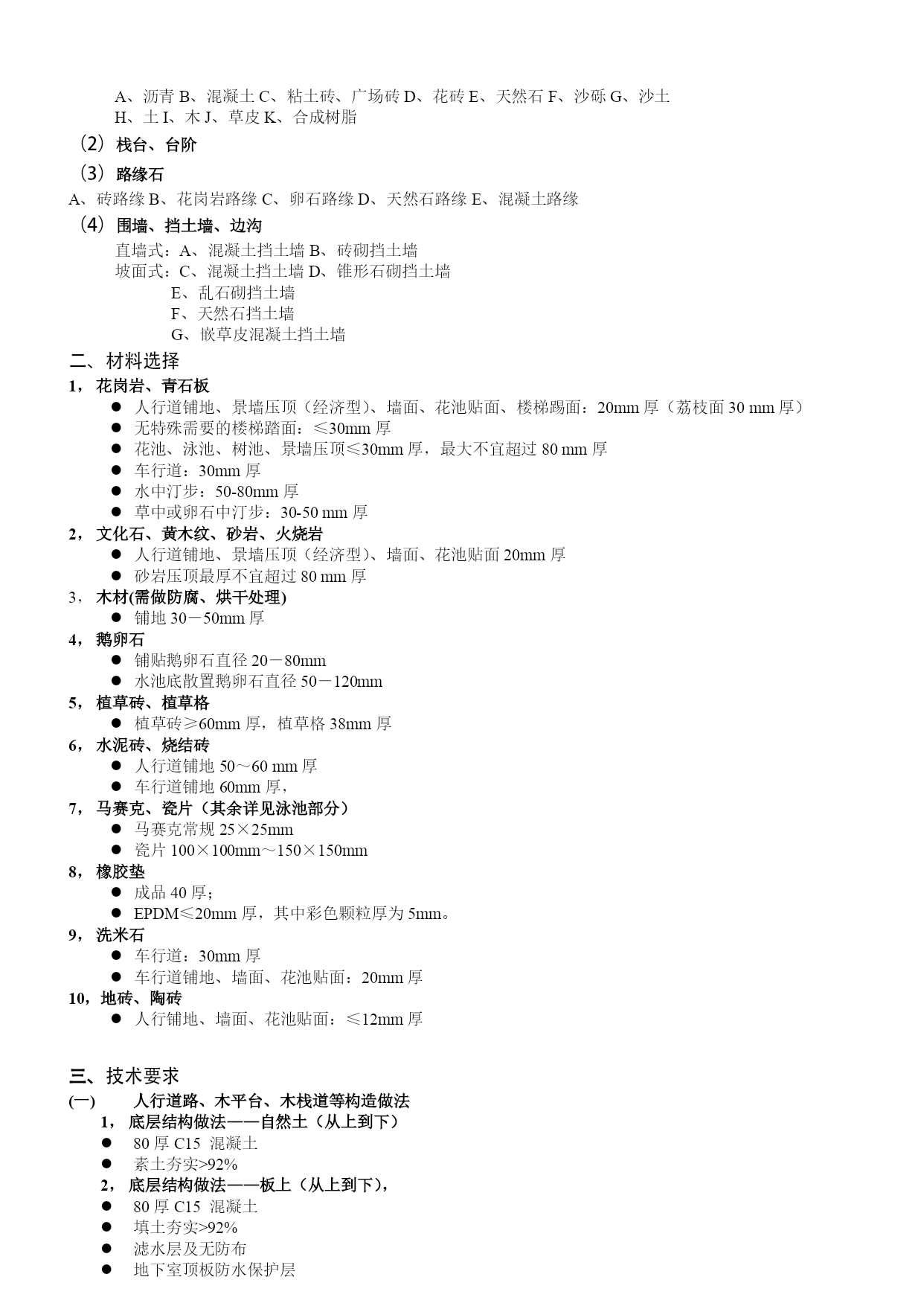

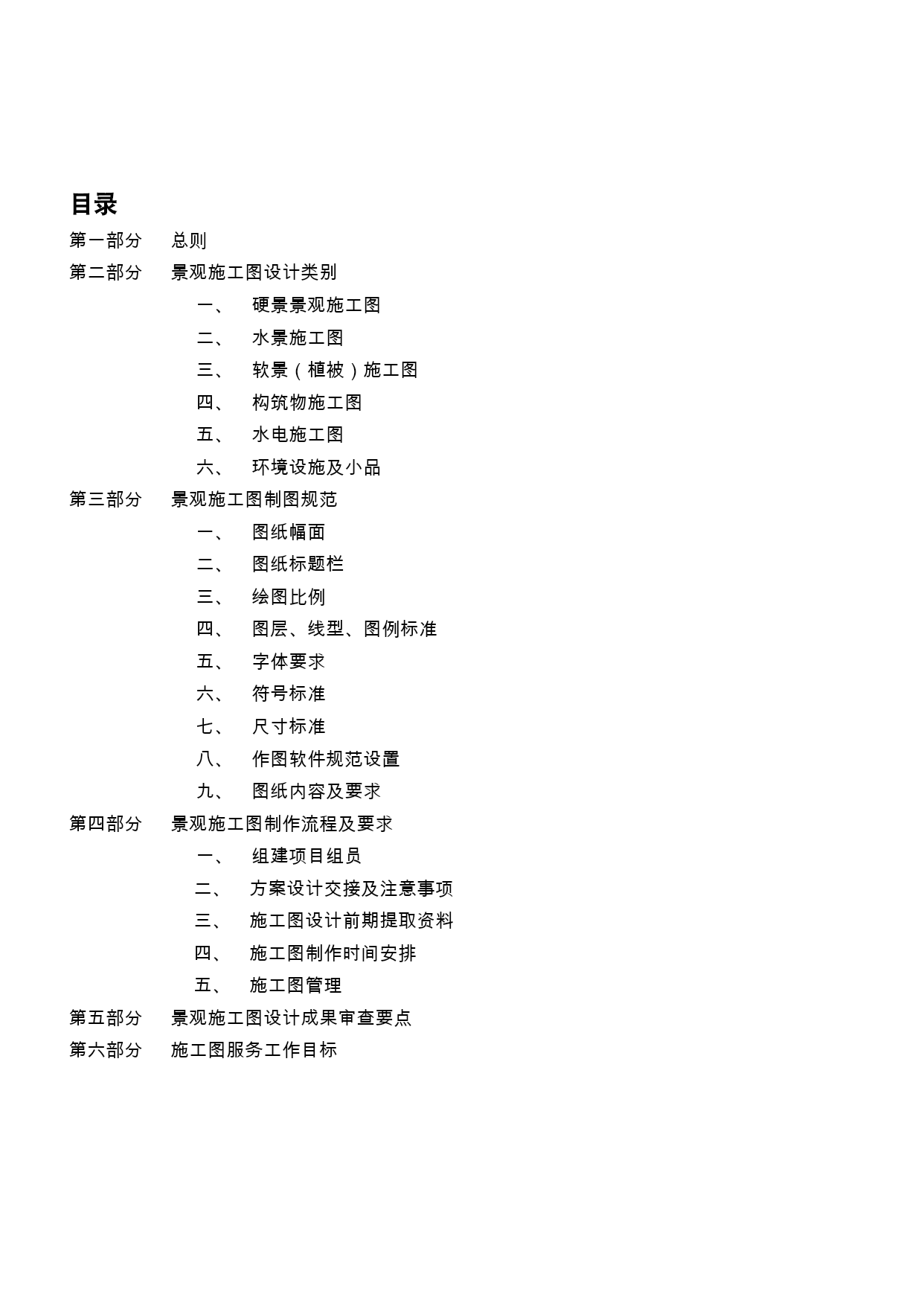

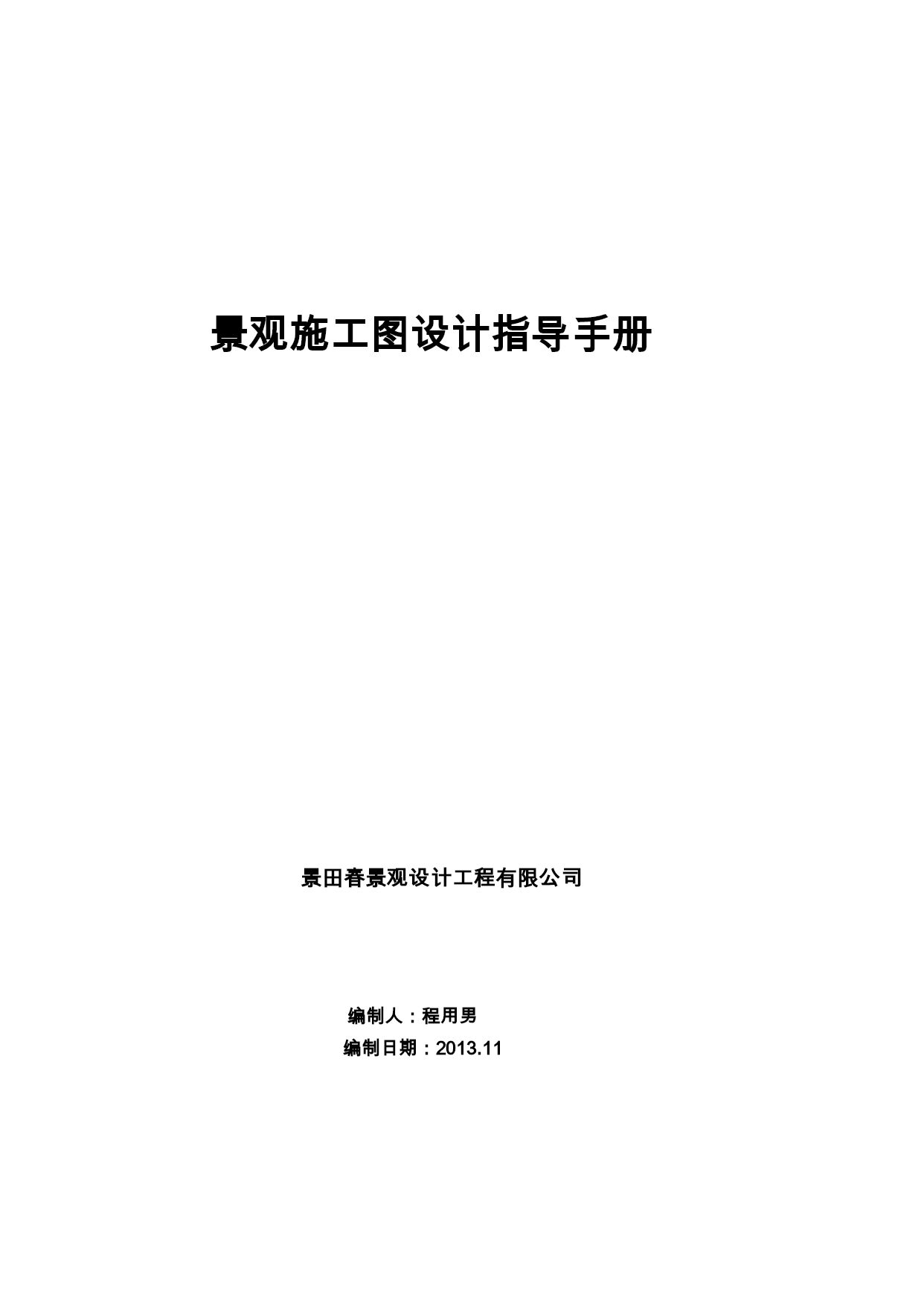

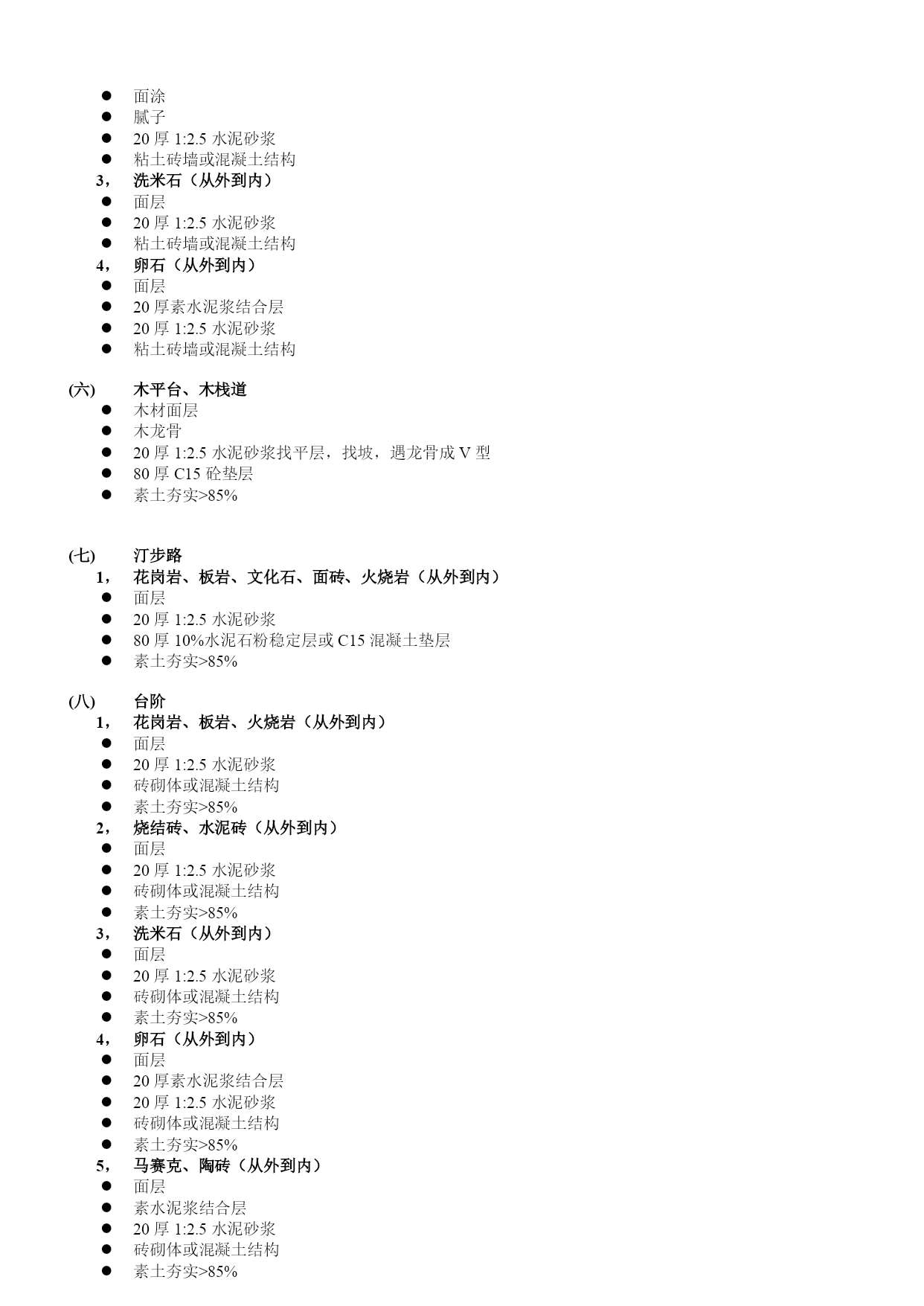

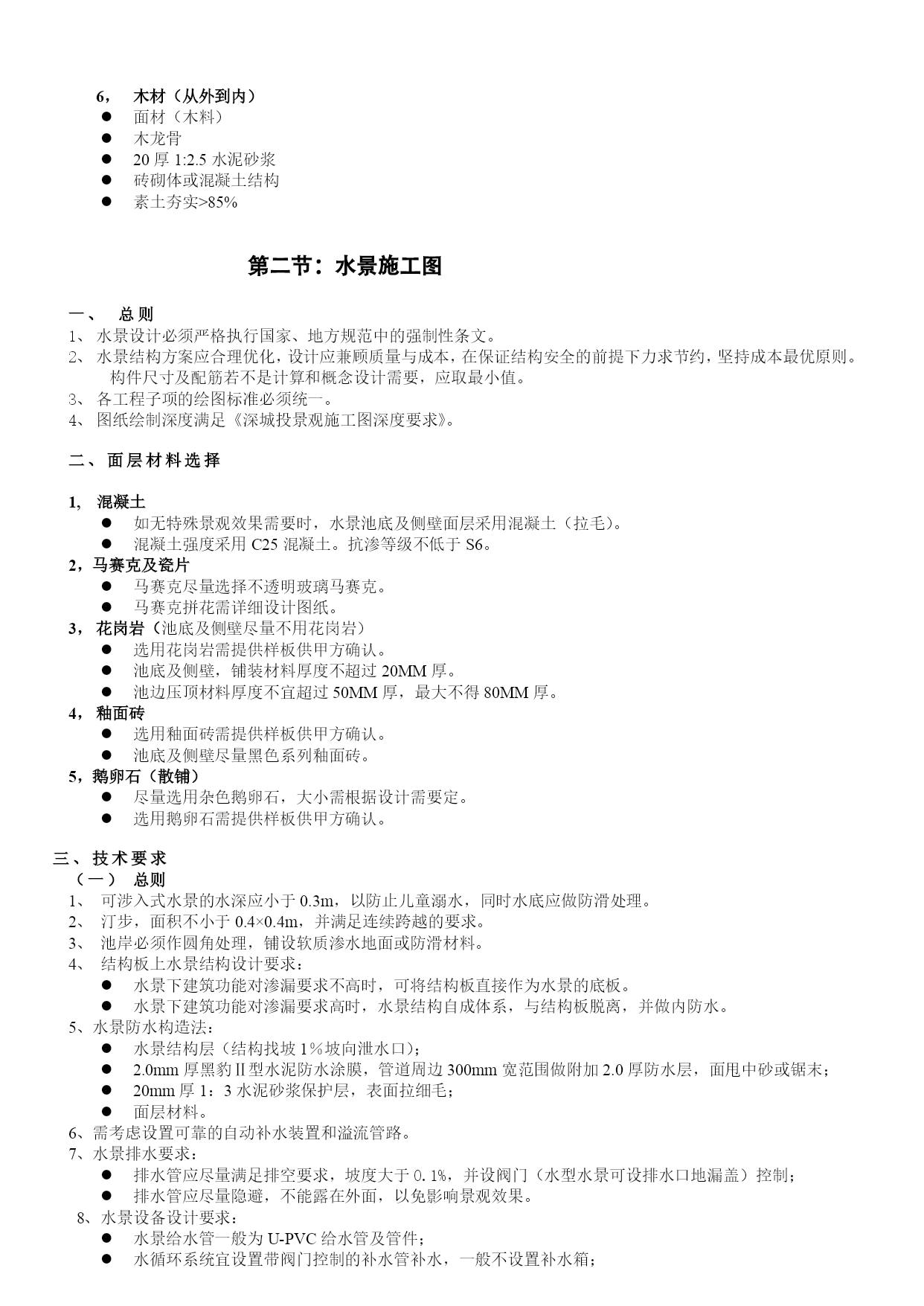

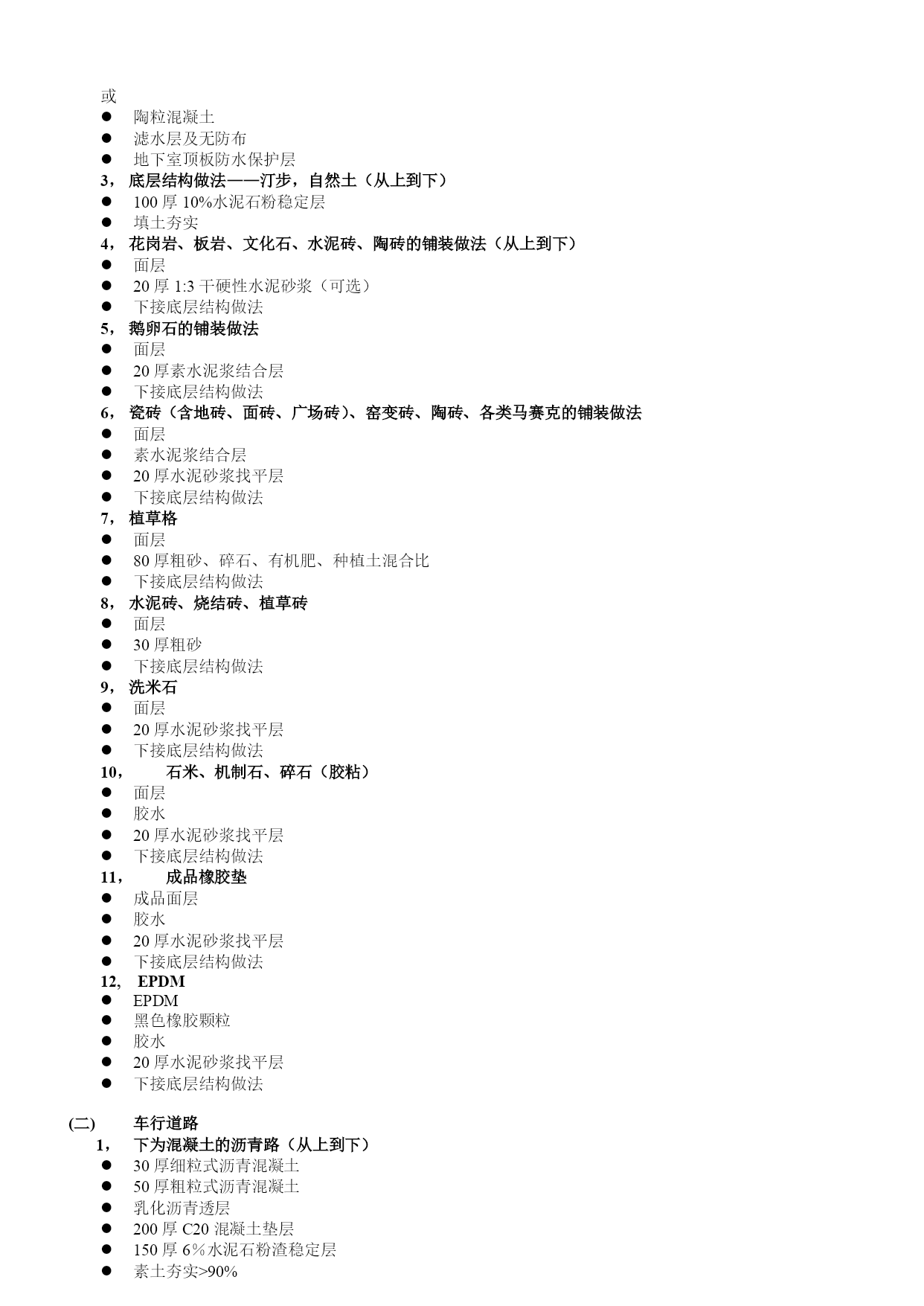

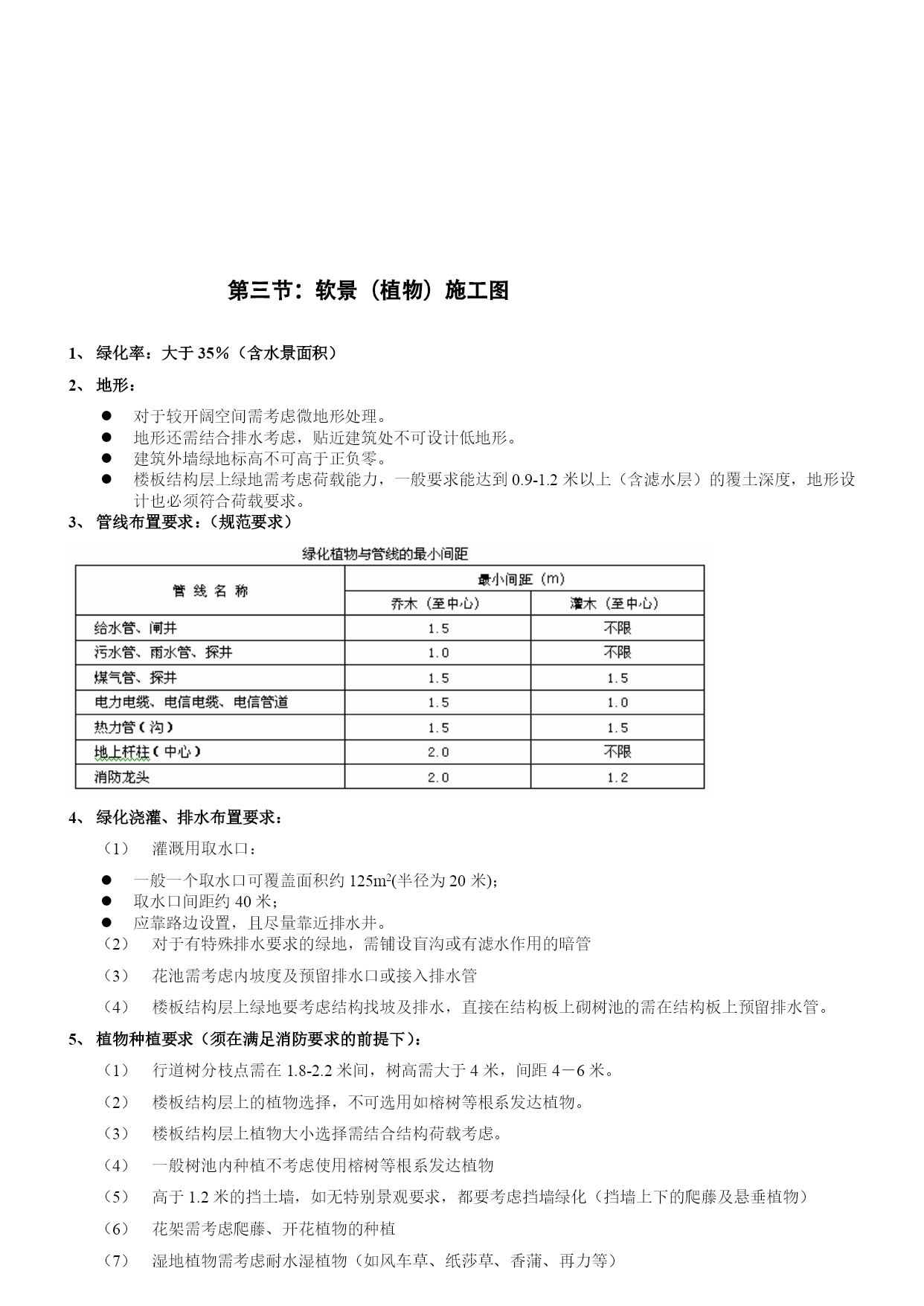

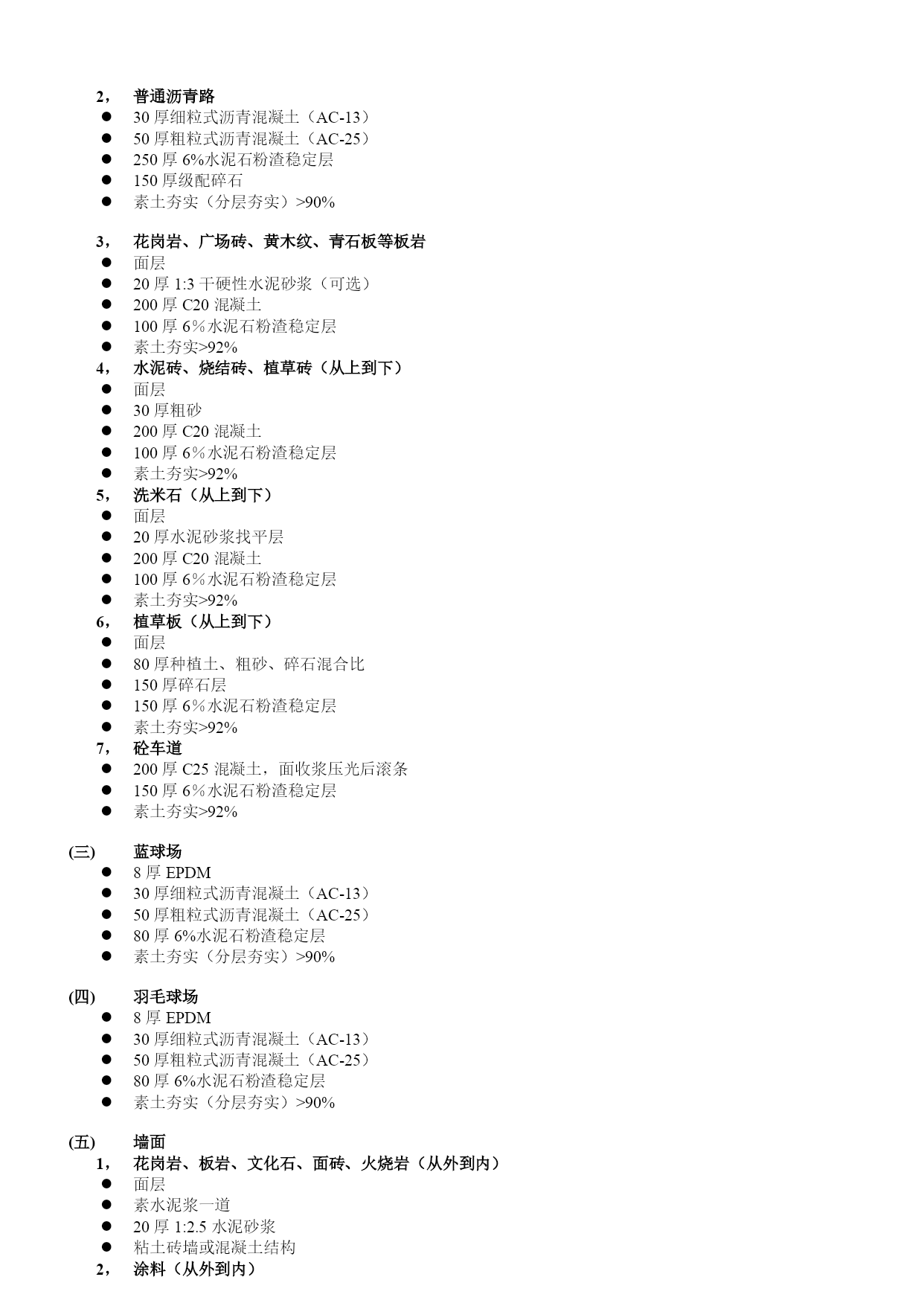

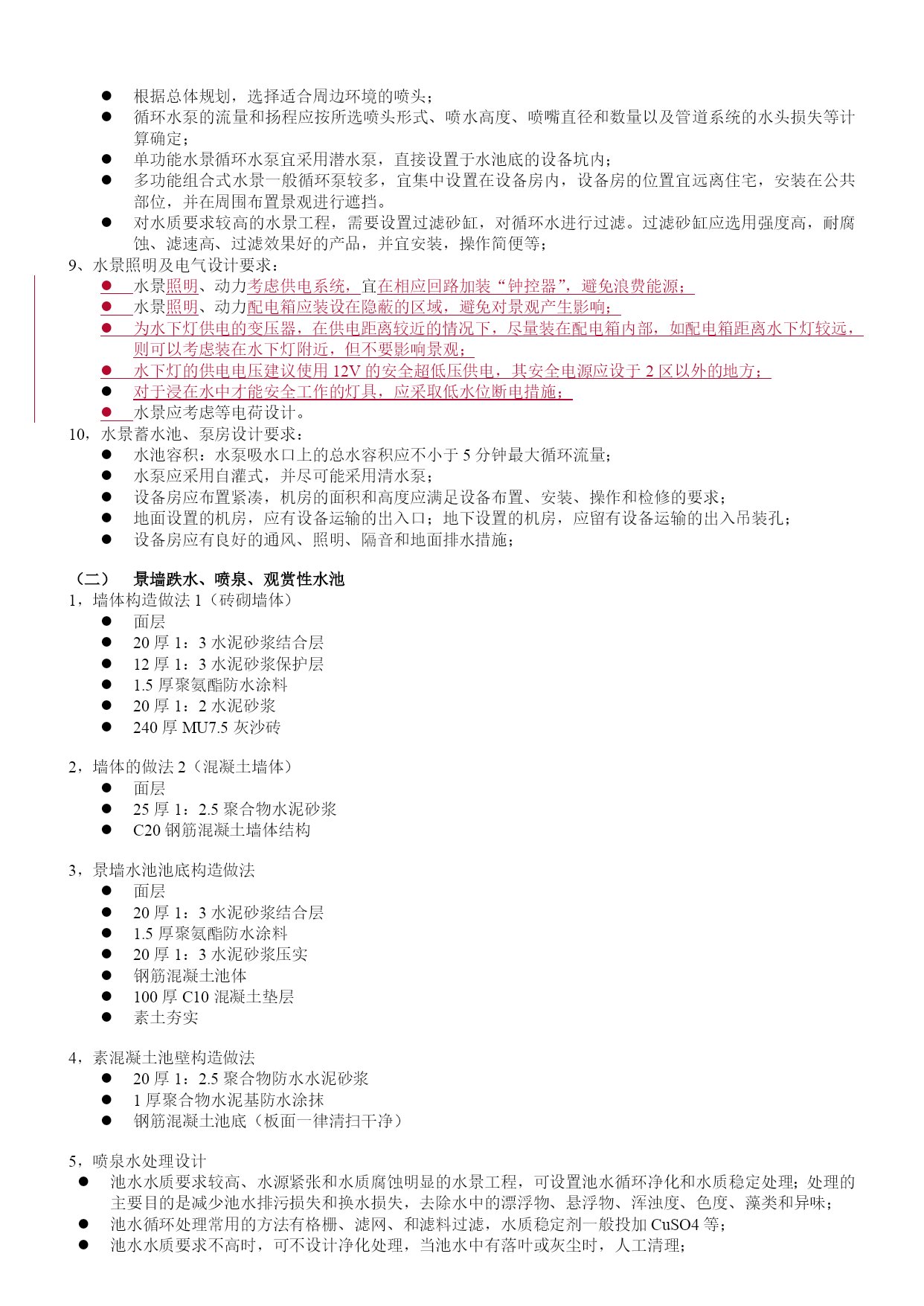

景观施工图设计指导手册景田春景观设计工程有限公司编制人:程用男编制日期:2013.11目录第一部分总则第二部分景观施工图设计类别硬景景观施工图水景施工图软景(植被)施工图构筑物施工图水电施工图环境设施及小品第三部分景观施工图制图规范图纸幅面图纸标题栏绘图比例图层、线型、图例标准字体要求符号标准尺寸标准作图软件规范设置图纸内容及要求第四部分景观施工图制作流程及要求组建项目组员方案设计交接及注意事项施工图设计前期提取资料施工图制作时间安排施工图管理第五部分景观施工图设计成果审查要点第六部分施工图服务工作目标第一部分总则1、工作目标1.1、规范化——有效提高设计的工作质量1.2、标准化——提高设计的工作效率1.3、网络化——便于网络上规范化管理和成果共享2、工作风格不提倡个人绘图表达风格,CAD制图的表达应清晰、完整、统一,适用于我公司景观工程及相关领域中的CAD制图。3、依据在国家相应标准及规范的基础之上,结合公司以往项目以及从其他公司项目吸取、累计经验,对景观设计中的一般要求和常用做法进行有必要的明确补充和完善。4、出图要求施工图的设计文件要完整,内容深度要符合要求,文字、图纸要准确清晰,整个文件要经过严格校审,避免“错、漏、碰、缺”。第二部分景观施工图设计类别景观施工图设计分为以下几大类:硬景水景软景构筑物水电环境设施及小品第一节:硬景景观施工图一、硬景类别(1)铺装A、沥青B、混凝土C、粘土砖、广场砖D、花砖E、天然石F、沙砾G、沙土H、土I、木J、草皮K、合成树脂(2)栈台、台阶(3)路缘石A、砖路缘B、花岗岩路缘C、卵石路缘D、天然石路缘E、混凝土路缘(4)围墙、挡土墙、边沟直墙式:A、混凝土挡土墙B、砖砌挡土墙坡面式:C、混凝土挡土墙D、锥形石砌挡土墙E、乱石砌挡土墙F、天然石挡土墙G、嵌草皮混凝土挡土墙二、材料选择花岗岩、青石板人行道铺地、景墙压顶(经济型)、墙面、花池贴面、楼梯踢面:20mm厚(荔枝面30mm厚)无特殊需要的楼梯踏面:≤30mm厚花池、泳池、树池、景墙压顶≤30mm厚,最大不宜超过80mm厚车行道:30mm厚水中汀步:50-80mm厚草中或卵石中汀步:30-50mm厚文化石、黄木纹、砂岩、火烧岩人行道铺地、景墙压顶(经济型)、墙面、花池贴面20mm厚砂岩压顶最厚不宜超过80mm厚木材(需做防腐、烘干处理)铺地30-50mm厚鹅卵石铺贴鹅卵石直径20-80mm水池底散置鹅卵石直径50-120mm植草砖、植草格植草砖≥60mm厚,植草格38mm厚水泥砖、烧结砖人行道铺地50~60mm厚车行道铺地60mm厚,马赛克、瓷片(其余详见泳池部分)马赛克常规25×25mm瓷片100×100mm~150×150mm橡胶垫成品40厚;EPDM≤20mm厚,其中彩色颗粒厚为5mm。洗米石车行道:30mm厚车行道铺地、墙面、花池贴面:20mm厚10,地砖、陶砖人行铺地、墙面、花池贴面:≤12mm厚三、技术要求人行道路、木平台、木栈道等构造做法底层结构做法——自然土(从上到下)80厚C15混凝土素土夯实>92%底层结构做法——板上(从上到下),80厚C15混凝土填土夯实>92%滤水层及无防布地下室顶板防水保护层或陶粒混凝土滤水层及无防布地下室顶板防水保护层底层结构做法——汀步,自然土(从上到下)100厚10%水泥石粉稳定层填土夯实花岗岩、板岩、文化石、水泥砖、陶砖的铺装做法(从上到下)面层20厚1:3干硬性水泥砂浆(可选)下接底层结构做法鹅卵石的铺装做法面层20厚素水泥浆结合层下接底层结构做法瓷砖(含地砖、面砖、广场砖)、窑变砖、陶砖、各类马赛克的铺装做法面层素水泥浆结合层20厚水泥砂浆找平层下接底层结构做法植草格面层80厚粗砂、碎石、有机肥、种植土混合比下接底层结构做法水泥砖、烧结砖、植草砖面层30厚粗砂下接底层结构做法洗米石面层20厚水泥砂浆找平层下接底层结构做法石米、机制石、碎石(胶粘)面层胶水20厚水泥砂浆找平层下接底层结构做法成品橡胶垫成品面层胶水20厚水泥砂浆找平层下接底层结构做法12,EPDMEPDM黑色橡胶颗粒胶水20厚水泥砂浆找平层下接底层结构做法车行道路下为混凝土的沥青路(从上到下)30厚细粒式沥青混凝土50厚粗粒式沥青混凝土乳化沥青透层200厚C20混凝土垫层150厚6%水泥石粉渣稳定层素土夯实>90
