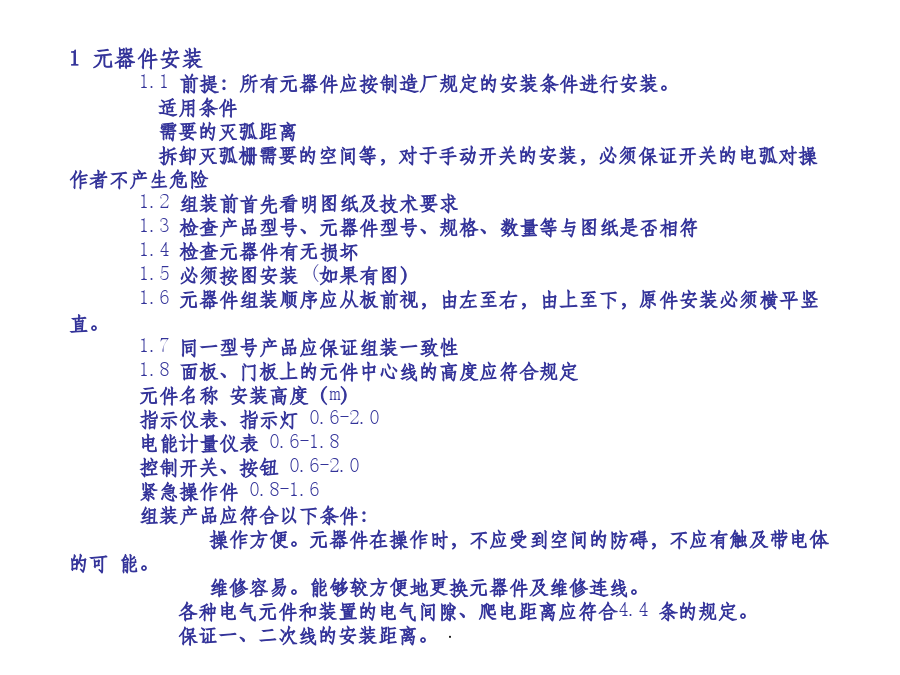

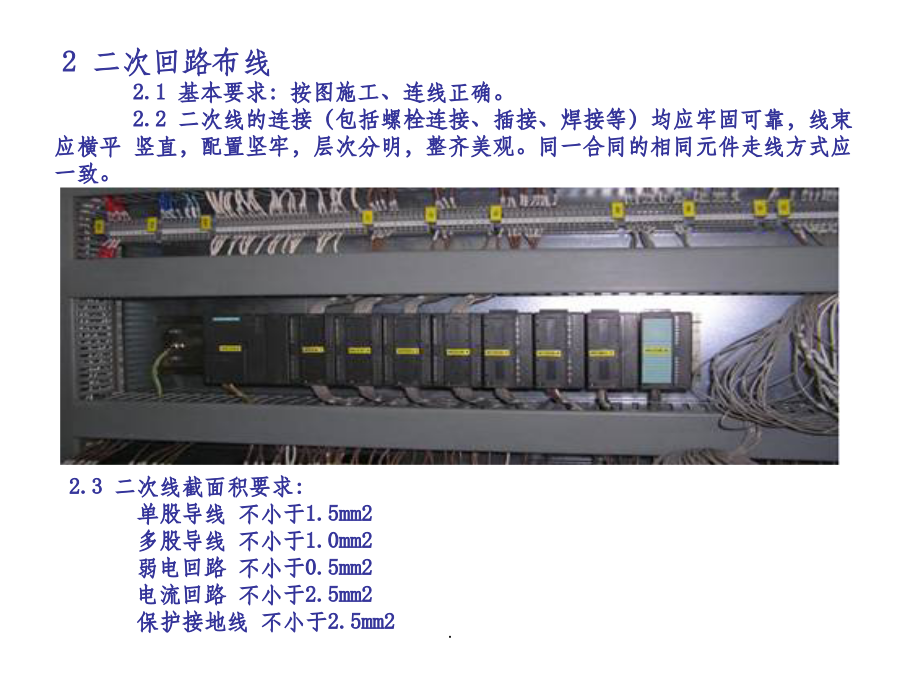

电控柜安装接线规范1元器件安装1.1前提：所有元器件应按制造厂规定的安装条件进行安装。􀂃适用条件􀂃需要的灭弧距离􀂃拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2组装前首先看明图纸及技术要求1.3检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4检查元器件有无损坏1.5必须按图安装(如果有图）1.6元器件组装顺序应从板前视，由左至右，由上至下，原件安装必须横平竖直。1.7同一型号产品应保证组装一致性1.8面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮0.6-2.0紧急操作件0.8-1.6组装产品应符合以下条件：操作方便。元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。维修容易。能够较方便地更换元器件及维修连线。􀂃各种电气元件和装置的电气间隙、爬电距离应符合4.4条的规定。􀂃保证一、二次线的安装距离。1.9所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。1.10接线面每个元件的附近有标牌，标注应与图纸相符。除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。（a图）1.13保护接地连续性保护接地连续性利用有效接线来保证。柜内任意两个金属部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈并注意将垫圈齿面接触零部件表面（图红圈处），或者破坏绝缘层。门上的接地处（红圈处）要加“抓垫”，防止因为油漆的问题而接触不好，而且连接线尽量短。2二次回路布线2.1基本要求：按图施工、连线正确。2.2二次线的连接（包括螺栓连接、插接、焊接等）均应牢固可靠，线束应横平竖直，配置坚牢，层次分明，整齐美观。同一合同的相同元件走线方式应一致。2.4所有连接导线中间不应有接头。2.5每个电器元件的接点最多允许接2根线。2.6每个端子的接线点一般不宜接二根导线，特殊情况时如果必须接两根导线，则连接必须可靠。2.7二次线应远离飞弧元件，并不得防碍电器的操作。2.9电流表与分流器的连线之间不得经过端子，其线长不得超过3米.2.10电流表与电流互感器之间的连线必须经过试验端子。2.11二次线不得从母线相间穿过。2.12二次线线号必须清晰，线号穿法应为从左向右，从下往上。2.13二次接线必须按图施工。3一次回路布线3.1一次线走线必须横平竖直。3.2一次线(除加热线以外)均采用BVR型号端头必须压接接线端子且线径大于6平米的电缆必须烫锡。3.3进线开关相间必须用隔板隔开。3.4配电柜内必须有明确，醒目的相间标识，包括：A,B,C,N,PE.3.5配电柜内必须要有单独的零排，地排。3.6配电柜内所用到的所有铜排必须进行搪锡处理，且必须有相应的相间标识。3.7配电柜内的所有一次线不允许共同用一个线鼻子，必须分开压接，且每个接线端子和铜排接线孔上，原则上只允许接一根线，特殊情况下可以接两根线，且不能超过两根。3.8一次线在线槽里必须行走规范，不允许有乱拉乱搭现象，每根线都应该留一定的余量。3.8电器原件装配必须安装装配图进行，不允许有乱装现象。3.9一次配线应尽量选用矩形铜母线，当用矩形母线难以加工时或电流小于等于100A可选用绝缘导线。接地铜母排的截面面积＝电柜进线母排单相截面面积×1/2接地母排与接地端子：3.10铜母线载流量选择需查询有关文档，聚氯乙烯绝缘导线在线槽中，或导线成束状走行时，或防护等级较高时应适当考虑裕量。下图为正确接法以下为错误接法：接线不规则，必须把进入线槽的大电缆外层剥开。把所有导线压进线槽3.10母线应避开飞弧区域。3.11当交流主电路穿越形成闭合磁路的金属框架时，三相母线应在同一框孔中穿过。接线不规范，必须把进入线槽的大电缆外层都剥开，把所有导线压进线槽3.12电缆与柜体金属有摩擦时，需加橡胶垫圈以保护电缆。3.7电缆连接在面板和门板上时，需要加塑料管和安装线槽。柜体出线部分为防止锋利的边缘割伤绝缘层，必须加塑料护套。3.8柜体内任意两个金属零部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈,并注意将垫圈齿面接触零件表面，以保证保护电路的连续性。3.9当需要外部接线时，其接线端子及元件接点距结构底部距离不得小于200mm，且应为连接电缆提供必要的空间3.10提高柜体屏蔽功能，如需要外部接线，出线时，需加电磁屏蔽衬垫，柜体孔缝要求为求缝长或孔径小于λ/(10~100）。如果需要在电柜内开通风窗口，交错排列的孔或高频率分布的网格比狭缝好，因为狭缝会在电柜中传导高频信号。柜体与柜门之间的走线，必须加护套，否则容易损坏绝缘层柜门没有接地，柜门走线必须加线槽4.电柜布局4.1确保传动柜中的所有设备接地良好，使用短和粗的接地线连接到公共接地
