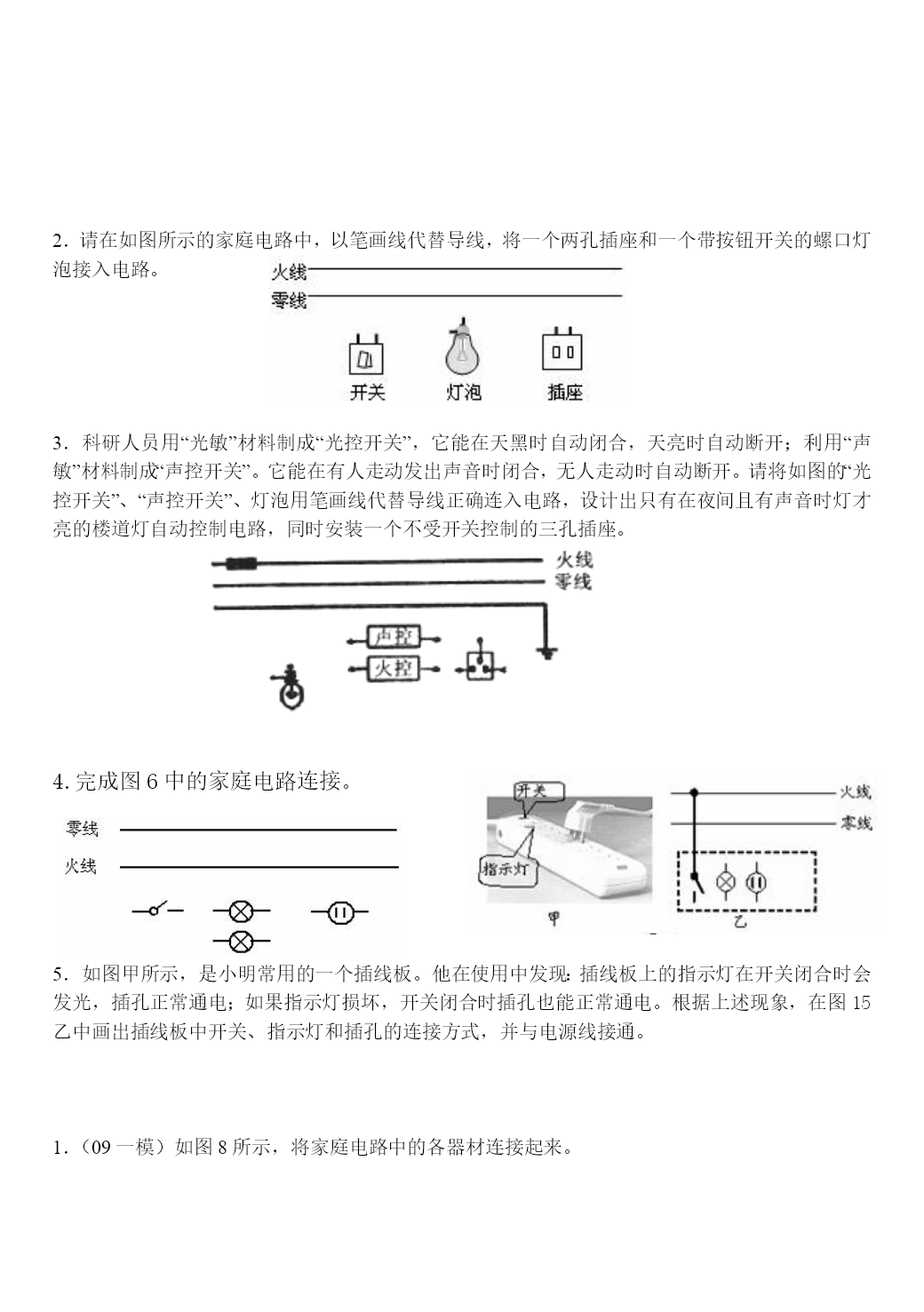

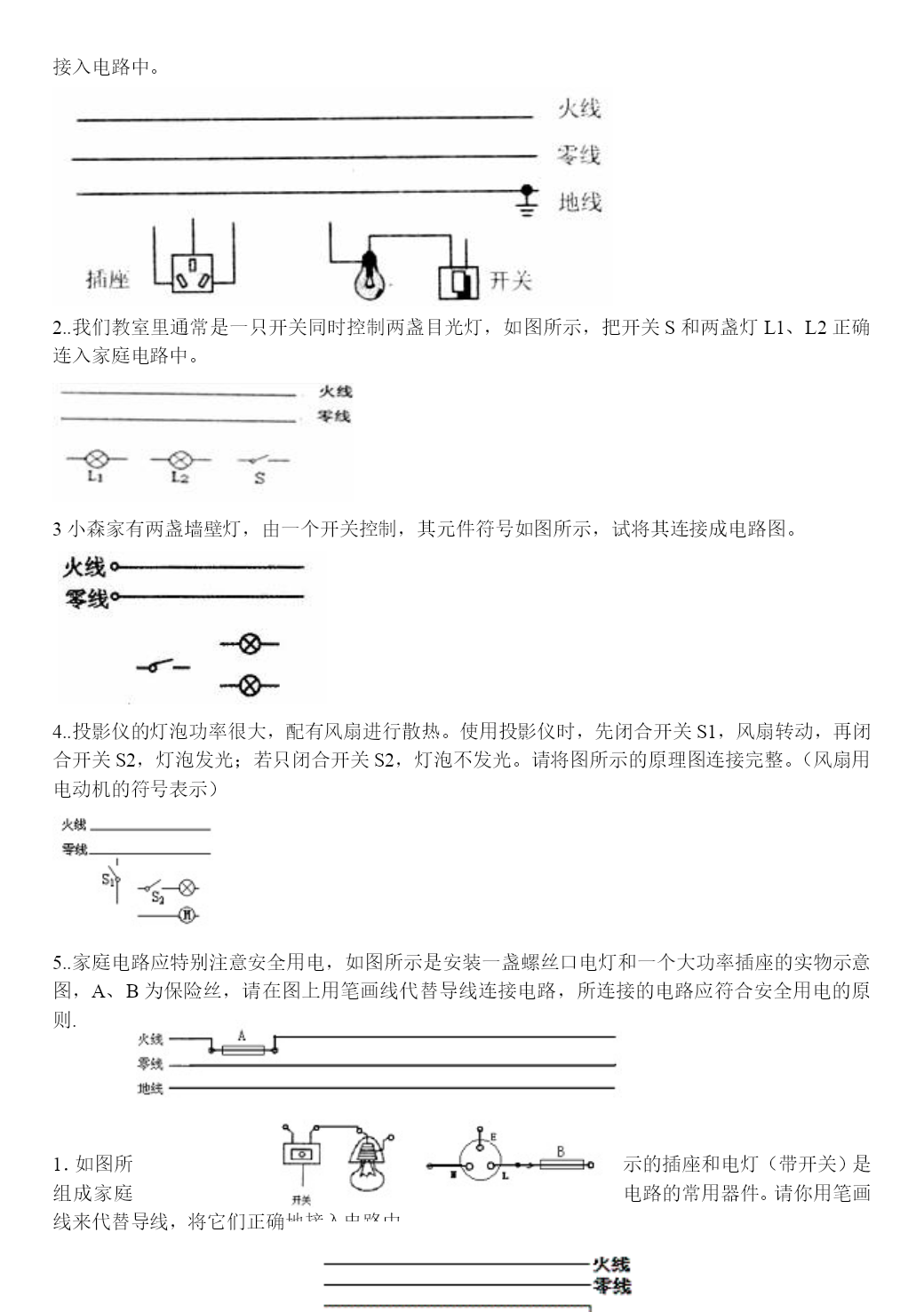

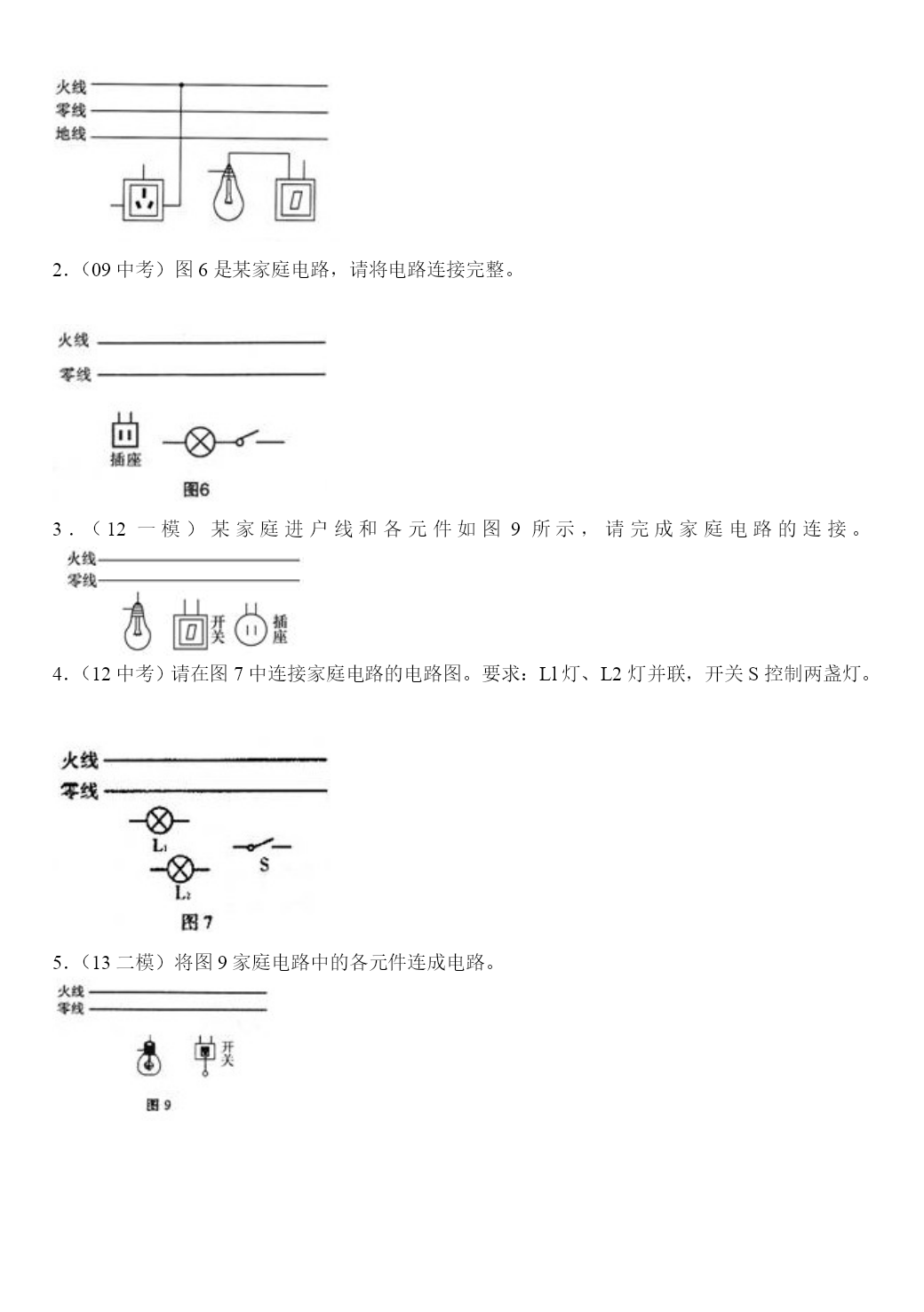

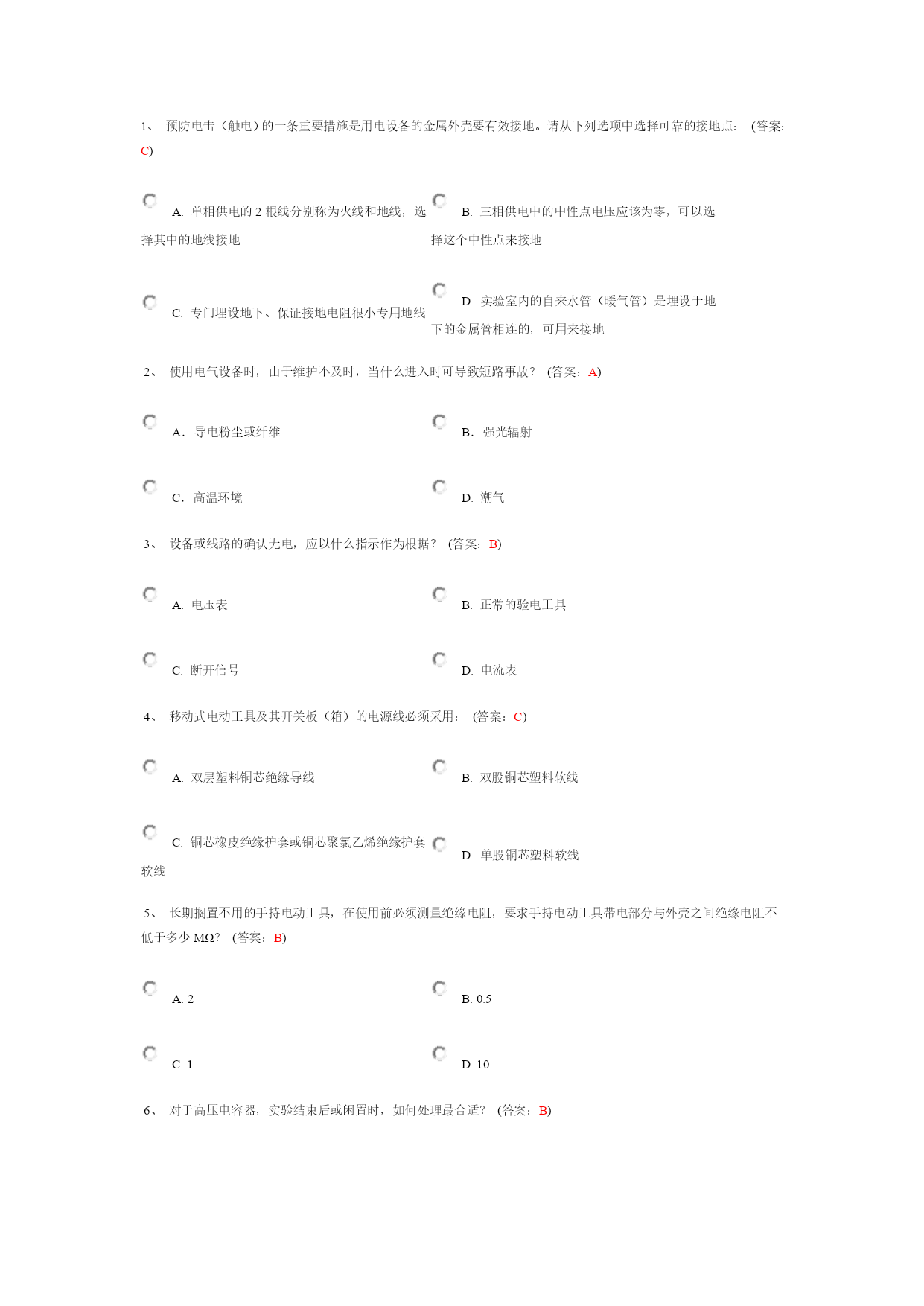

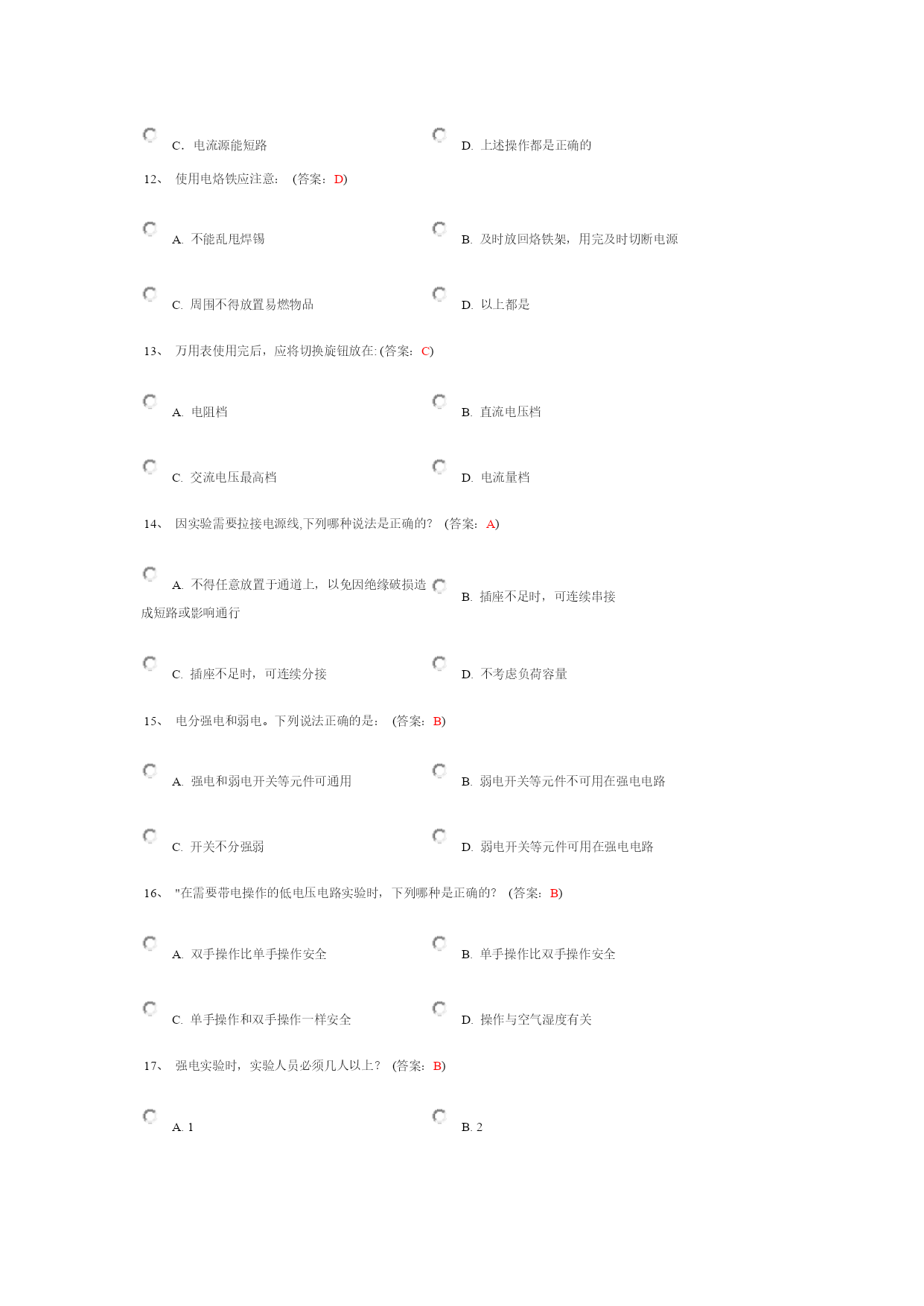

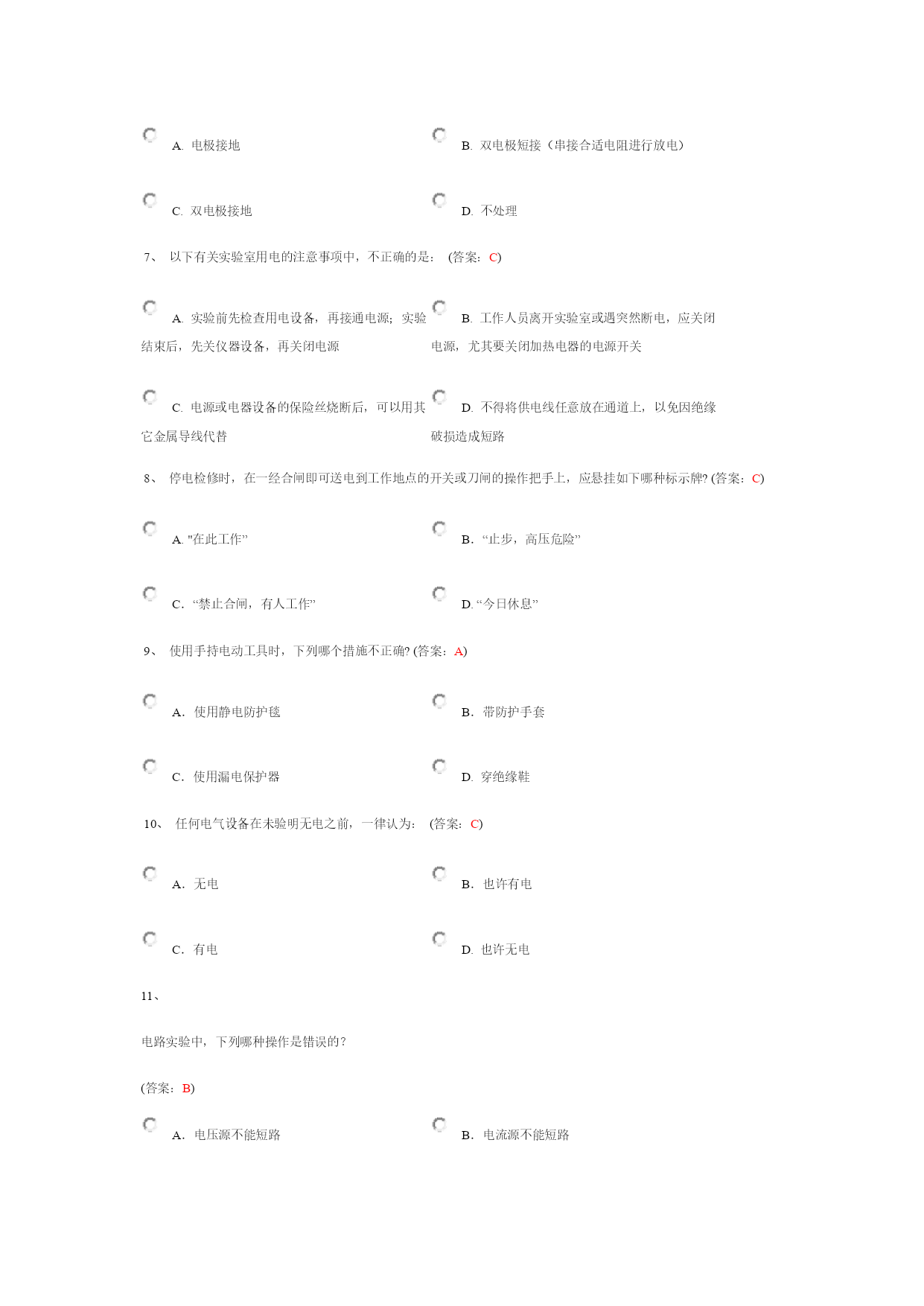

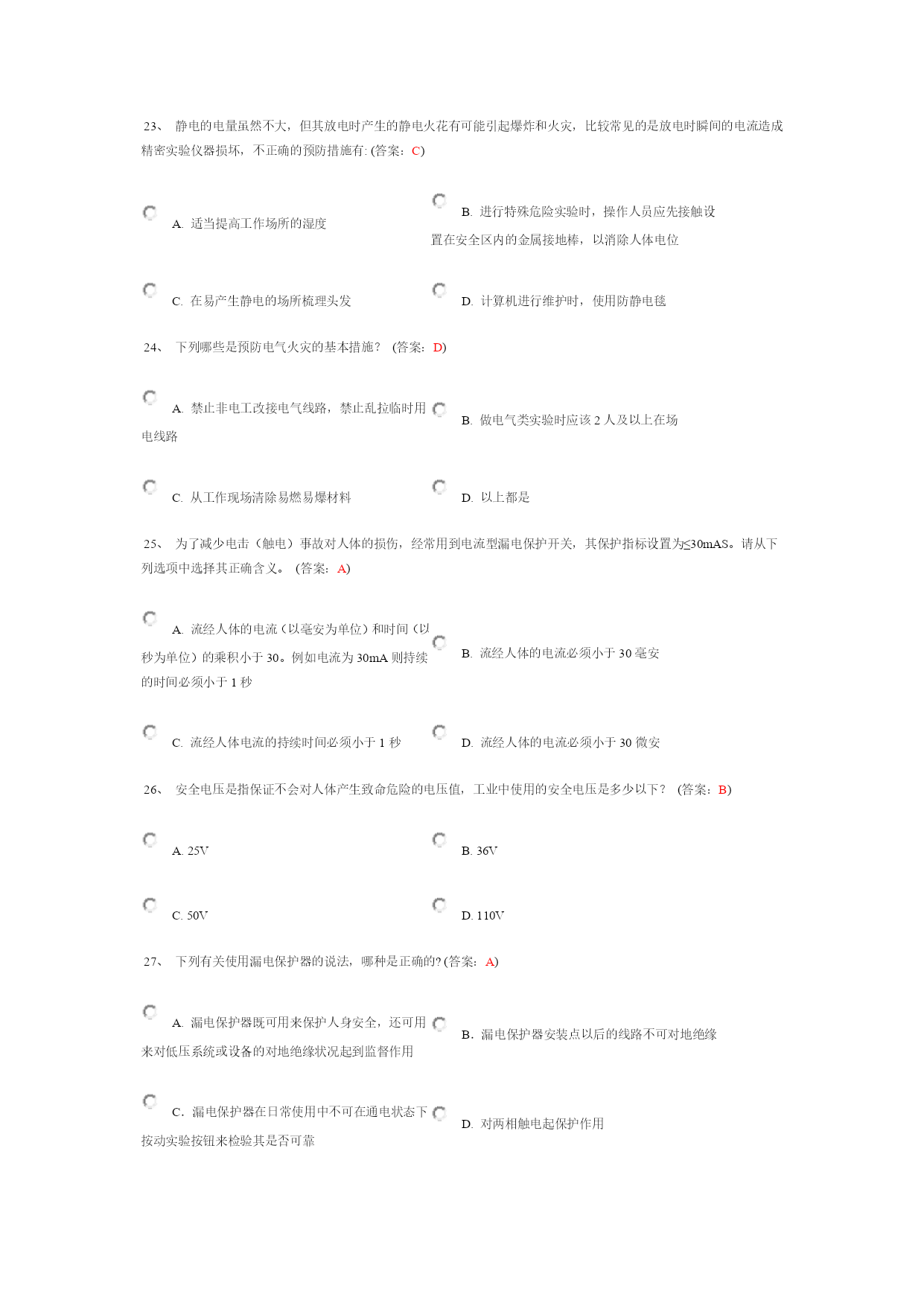

安全用电作图题优质资料(可以直接使用，可编辑优质资料，欢迎下载）安全用电作图题1..请用笔画线代替导线，将图中连有开关的电灯和三孔插座接入家庭电路中2..在图所示的家庭电路中，L1、L2是两盏额定电压均为220V的电灯，要求用开关S同时控制这两盏灯，并使这两盏灯都能正常发光．请将电灯和开关正确连入电路．3..将带开关的电灯、带保险盒的插座和接冰箱的三孔插座正确地接入如图所示的电路中。4..将如图所示的元件接入家庭电路中，使其工作时，既安全又合理5..小明想在家庭电路里增加一个插座和一个电灯，并用一个开关来控制电灯，请把图所示的插座、电灯、开关按要求连入电路中。1..如图所示的插座和电灯(带开关)是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确的接入电路中。2..我们教室里通常是一只开关同时控制两盏目光灯，如图所示，把开关S和两盏灯L1、L2正确连入家庭电路中。3小森家有两盏墙壁灯，由一个开关控制，其元件符号如图所示，试将其连接成电路图。4..投影仪的灯泡功率很大，配有风扇进行散热。使用投影仪时，先闭合开关S1，风扇转动，再闭合开关S2，灯泡发光；若只闭合开关S2，灯泡不发光。请将图所示的原理图连接完整。（风扇用电动机的符号表示）5..家庭电路应特别注意安全用电，如图所示是安装一盏螺丝口电灯和一个大功率插座的实物示意图，A、B为保险丝，请在图上用笔画线代替导线连接电路，所连接的电路应符合安全用电的原则.1．如图所示的插座和电灯（带开关）是组成家庭电路的常用器件。请你用笔画线来代替导线，将它们正确地接入电路中。2．请在如图所示的家庭电路中，以笔画线代替导线，将一个两孔插座和一个带按钮开关的螺口灯泡接入电路。3．科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”。它能在有人走动发出声音时闭合，无人走动时自动断开。请将如图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。4.完成图6中的家庭电路连接。5．如图甲所示，是小明常用的一个插线板。他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。根据上述现象，在图15乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通。1．（09一模）如图8所示，将家庭电路中的各器材连接起来。2．（09中考）图6是某家庭电路，请将电路连接完整。3．（12一模）某家庭进户线和各元件如图9所示，请完成家庭电路的连接。4．（12中考）请在图7中连接家庭电路的电路图。要求：Ll灯、L2灯并联，开关S控制两盏灯。5．（13二模）将图9家庭电路中的各元件连成电路。1、预防电击（触电）的一条重要措施是用电设备的金属外壳要有效接地。请从下列选项中选择可靠的接地点：(答案：C)A.单相供电的2根线分别称为火线和地线，选择其中的地线接地B.三相供电中的中性点电压应该为零，可以选择这个中性点来接地C.专门埋设地下、保证接地电阻很小专用地线D.实验室内的自来水管（暖气管）是埋设于地下的金属管相连的，可用来接地2、使用电气设备时，由于维护不及时，当什么进入时可导致短路事故？(答案：A)A．导电粉尘或纤维B．强光辐射C．高温环境D.潮气3、设备或线路的确认无电，应以什么指示作为根据？(答案：B)A.电压表B.正常的验电工具C.断开信号D.电流表4、移动式电动工具及其开关板（箱）的电源线必须采用：(答案：C)A.双层塑料铜芯绝缘导线B.双股铜芯塑料软线C.铜芯橡皮绝缘护套或铜芯聚氯乙烯绝缘护套软线D.单股铜芯塑料软线5、长期搁置不用的手持电动工具，在使用前必须测量绝缘电阻，要求手持电动工具带电部分与外壳之间绝缘电阻不低于多少MΩ？(答案：B)A.2B.0.5C.1D.106、对于高压电容器，实验结束后或闲置时，如何处理最合适？(答案：B)A.电极接地B.双电极短接（串接合适电阻进行放电）C.双电极接地D.不处理7、以下有关实验室用电的注意事项中，不正确的是：(答案：C)A.实验前先检查用电设备，再接通电源；实验结束后，先关仪器设备，再关闭电源B.工作人员离开实验室或遇突然断电，应关闭电源，尤其要关闭加热电器的电源开关C.电源或电器设备的保险丝烧断后，可以用其它金属导线代替D.不得将供电线任意放在通道上，以免因绝缘破损造成短路8、停电检修时，在一经合闸即可送电到工作地点的开关或刀闸的操作把手上，应悬挂如下哪种标示牌?(答案：C)A."在此工作”B．“止步，高压危险”C．“
