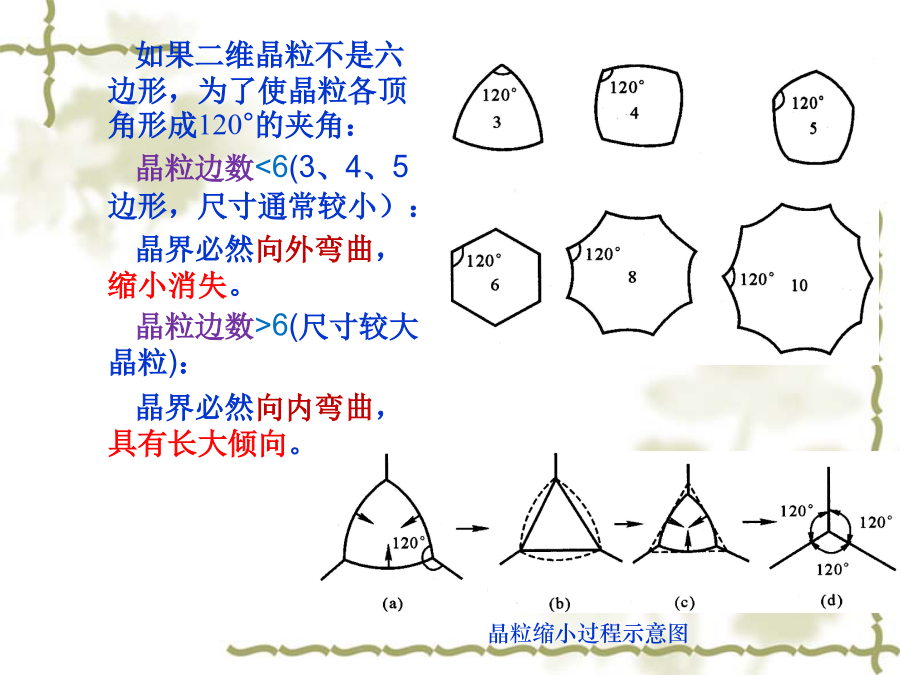

一、晶粒的正常长大在200℃的温台加热时，用偏光显微镜观察到的锌的晶粒长大。通过晶界移动，“X”晶粒逐渐缩小而消失a)、b)、c)、d)、e)和f)分别为加热0、30、37、38、40和42分钟2、晶粒长大的驱动力曲率半径为R的球面晶界向其曲率中心移动的驱动力：γb-单位面积的晶界所具有的界面能(比晶界能)。γb↑，驱动力↑；γb一定，R↓，驱动力↑，晶界越向曲率中心移动。若为曲面晶界段，R换为有效曲率半径，，则：R1、R2—通过该晶界段法线的两个相互垂直平面上的两个主曲率半径。若γb=500尔格/cm2，R=10-2cm，p=105达因/cm2=0.01MPa。当晶界移动的驱动力来自晶界能时，晶界的移动服从以下两基本规律：弯曲的晶界向其曲率中心的方向移动；三个(或三个以上)晶界交会处的界面角的变化是：趋向于使作用在各晶界的表面张力在交会点达到互相平衡的状态。3、晶粒的稳定形状：如果二维晶粒不是六边形，为了使晶粒各顶角形成120°的夹角：晶粒边数<6(3、4、5边形，尺寸通常较小）：晶界必然向外弯曲，缩小消失。晶粒边数>6(尺寸较大晶粒)：晶界必然向内弯曲，具有长大倾向。4、影响晶粒正常长大的因素利用分散相粒子阻碍高温下晶粒长大的实例例题二、晶粒的反常长大晶粒异常长大过程时间t1<t2<t3例：MnS颗粒对Fe-Si再结晶时的晶界移动有“钉扎”作用。实线：含有少量MnS，发生二次再结晶；虚线1：二次再结晶周围，只有一次再结晶的晶粒随温度增加均匀长大。虚线2：不含MnS颗粒，没有明显二次再结晶。在920℃以下，实线及曲线1均在曲线2下方，表明晶粒较细小；到920℃，实线突然增高，表明少数晶粒突然长大，发生二次再结晶，个别晶粒可为晶粒平均尺寸的50倍。二次再结晶的“晶核”可能是三、再结晶的应用及其组织控制2、再结晶组织(2)退火孪晶：(3)再结晶织构：
