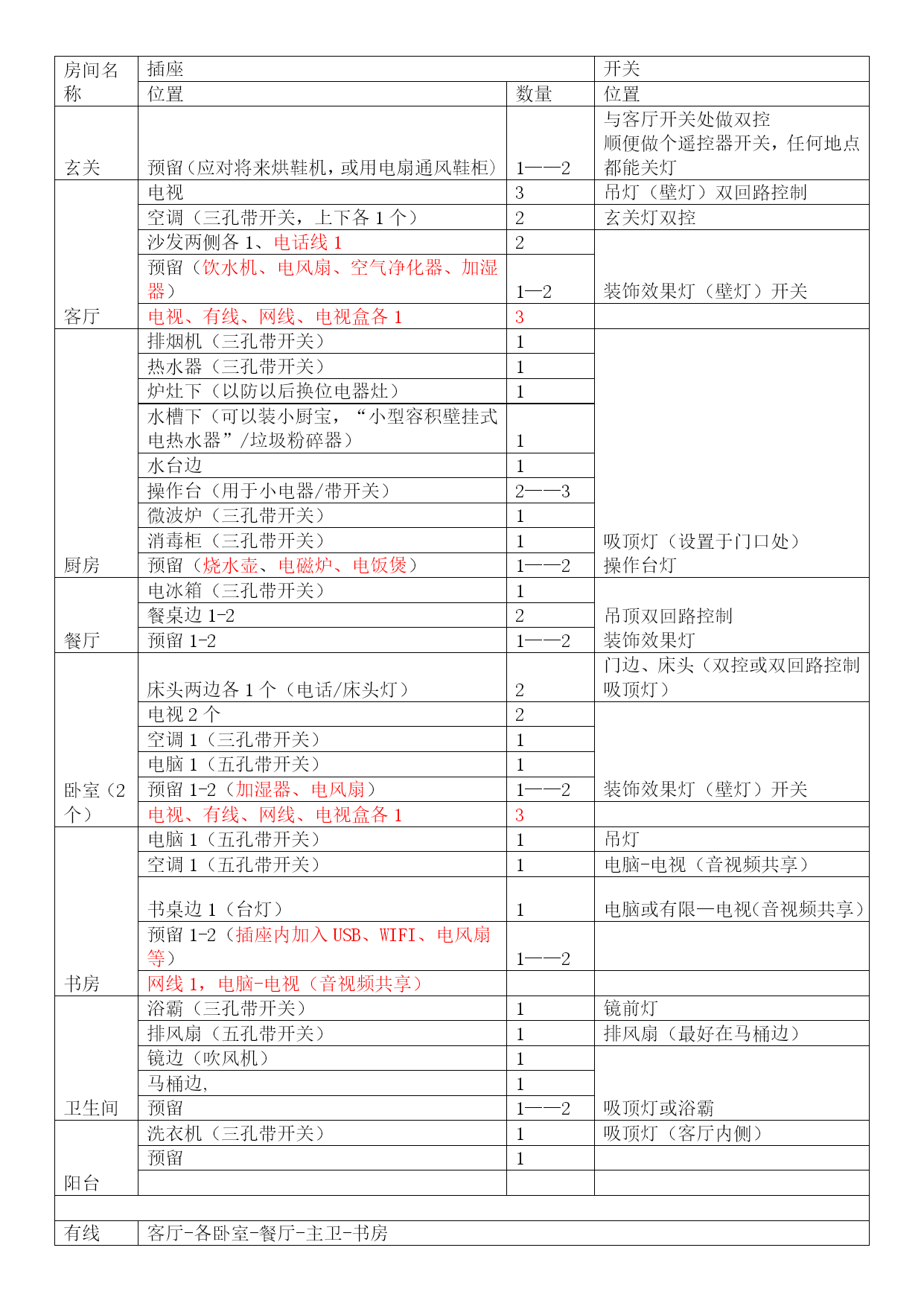

房间名称插座开关位置数量位置玄关预留（应对将来烘鞋机，或用电扇通风鞋柜)1——2与客厅开关处做双控顺便做个遥控器开关，任何地点都能关灯客厅电视3吊灯（壁灯）双回路控制空调（三孔带开关，上下各1个）2玄关灯双控沙发两侧各1、电话线12装饰效果灯（壁灯）开关预留（饮水机、电风扇、空气净化器、加湿器）1—2电视、有线、网线、电视盒各13厨房排烟机（三孔带开关）1吸顶灯（设置于门口处）操作台灯热水器（三孔带开关）1炉灶下（以防以后换位电器灶）1水槽下（可以装小厨宝，“小型容积壁挂式电热水器”/垃圾粉碎器）1水台边1操作台（用于小电器/带开关）2——3微波炉（三孔带开关）1消毒柜（三孔带开关）1预留（烧水壶、电磁炉、电饭煲）1——2餐厅电冰箱（三孔带开关）1吊顶双回路控制装饰效果灯餐桌边1-22预留1-21——2卧室（2个）床头两边各1个（电话/床头灯）2门边、床头（双控或双回路控制吸顶灯）电视2个2装饰效果灯（壁灯）开关空调1（三孔带开关）1电脑1（五孔带开关）1预留1-2（加湿器、电风扇）1——2电视、有线、网线、电视盒各13书房电脑1（五孔带开关）1吊灯空调1（五孔带开关）1电脑-电视（音视频共享）书桌边1（台灯）1电脑或有限—电视（音视频共享）预留1-2（插座内加入USB、WIFI、电风扇等）1——2网线1，电脑-电视（音视频共享）卫生间浴霸（三孔带开关）1镜前灯排风扇（五孔带开关）1排风扇（最好在马桶边）镜边（吹风机）1吸顶灯或浴霸马桶边,1预留1——2阳台洗衣机（三孔带开关）1吸顶灯（客厅内侧）预留1有线客厅-各卧室-餐厅-主卫-书房电话客厅-各卧室-餐厅-主卫-书房-厨房网络客厅-各卧室-餐厅-主卫-书房-厨房整体音响客厅-各卧室-餐厅-主卫-书房-厨房-餐经阳台ITV共享客厅-各卧室-餐厅-书房弱电集中布线（卫星电视线路）预留一、房间配电设计说明1、需要单独设置专线的地方：空调、厨房、电热器、卫生间取暖器、电热水器。2、明确空开负荷量：16A--实际控制在1500W内，普通照明没问题。20A--实际控制在2000W内，一般电视音响足够，但微波炉加热水器有点悬25A--实际控制在2000W内，空调适用3匹，32A--实际控制在3000W内，空调适用4匹，40A--实际控制在4500W内。总结：入户总空气开关60A，照明10A，空调插座40A，其它的全用25A。3、模块需求：门铃、报警、宽频电视、宽带1根线、电话2根线、电话线、电脑线尽量留2根，电话线也用电脑线代替。4、很多人并没有注意到，冰箱是需要配一个独立的低压开关的。二、电线的选择1、电路线径计算：进户线10平方，照明线2.5平方，普通插座2.5平方，空调线4平方。2、厨房、卫生间用电较多且功率大，所有插座及浴霸电线最好都用4平方的。3、强电导线的选择（1）绝缘良好的单股铜芯导线）（2）电线最好都用熟胶线，耐腐蚀性强。（3）劣质的铜芯尺寸往往比正规厂的尺寸小，而外包绝缘皮厚。（4）真线外皮包得紧，用手搓外皮不会转动，假线外皮与铜导线会脱离。（5）注意工长爱耍小聪明，买线也是好坏掺着买。（6）火线“红色”，零线“蓝色”，地线“黄绿色”。三、终端面板安装注意1、开关：底边距地宜为1300mm，不要装在门背后空调的控制开关只能在电源端。在线路上是不允许加的。2、插座：多多宜善；大功率电器如电烤箱等用16A插座；通常插座底边距地宜为300mm。挂壁空调插座底边高1900mm，电视机插座底边高650mm。脱排插座底边高2100mm，厨房插座底边高950mm，挂式消毒柜插座底边高1900mm，洗衣机插座底边高1000mm。3、区隔：电源线及插座与电视线及插座的水平间距不应小于500mm。四、墙面开槽、挖暗盒孔注意事项1、房屋内的承重墙是不允许开槽的。带有保温层的墙体在开槽之后，很容易在表面造成开裂。在地面开槽，更要小心不能破坏楼板，给楼下的住户造成麻烦。插座或者开关很难紧靠墙角，那里通常都是钢筋水泥浇筑的，不能刨槽。承重墙上如需安装暗盒，可以打掉批荡层,不能破坏内面钢筋结构。2、各种电路，都应该分开开槽走线，相互间不破坏。3、线槽应该横平竖直。这是为了以后电路检修知道埋的电管位置。4、吊灯自重3kg以上，先在顶板装后置埋件，再将灯具固定上。严禁装在木楔木砖上。五、电线穿线、接线1、应该等到PVC管安装好后，再统一穿电线。现在工人都是边穿电线边接管，很难保证以后电线可以顺利的更换。2、同一回路电线应穿入同一根管内，但管内总根数不应超过4根。管内导线的总截面积不应超过管内径截面积的40％。3、穿入配管导线的接头应设在接线盒内，线头要留有余量150毫米。4、接线应该是先进行涮锡，然后再用胶布缠绕7圈，绝缘带包缠应均匀紧密。5、管内穿线应分色。火线红色，零线蓝色或黑色，接地线为黄相间双
