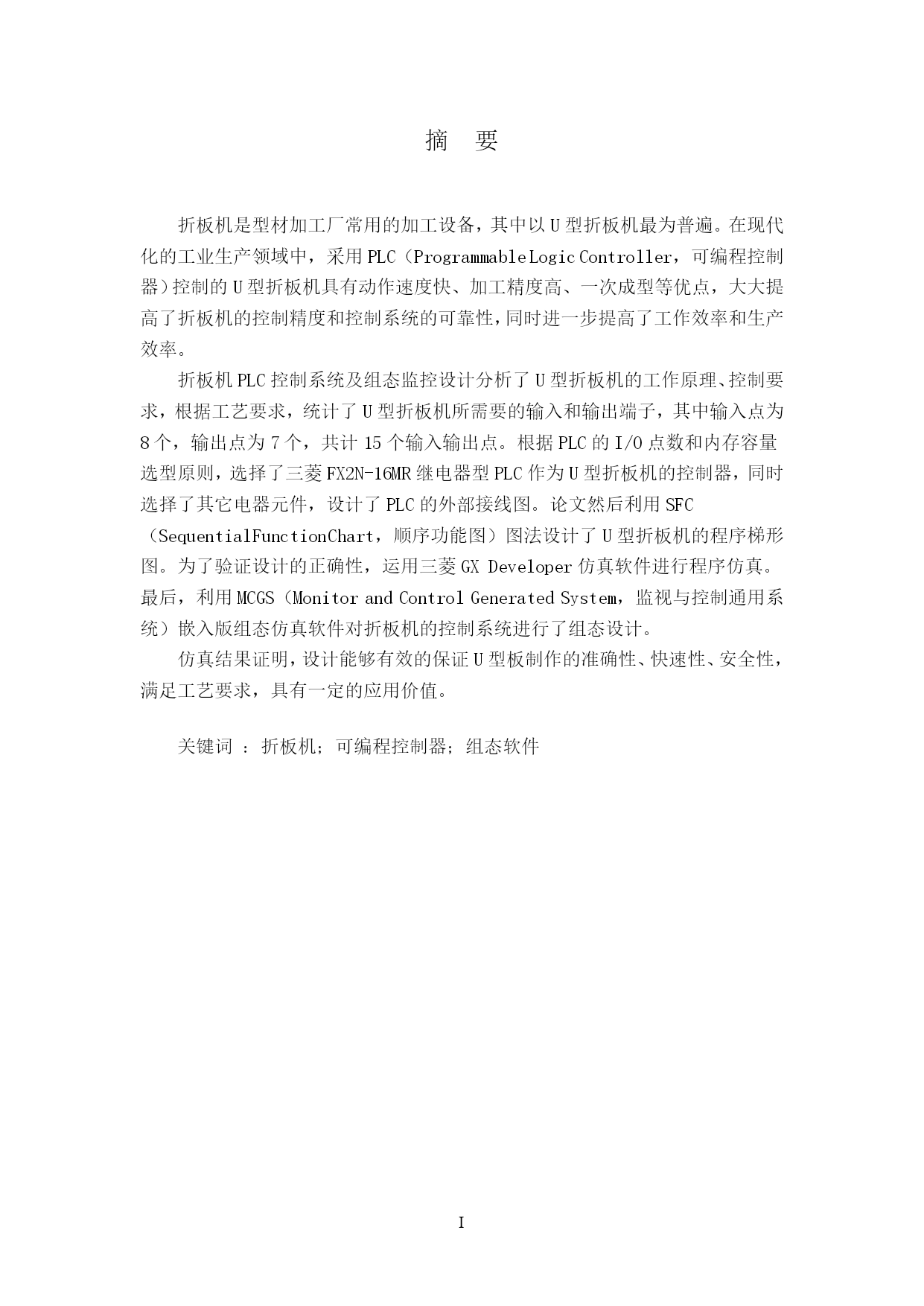

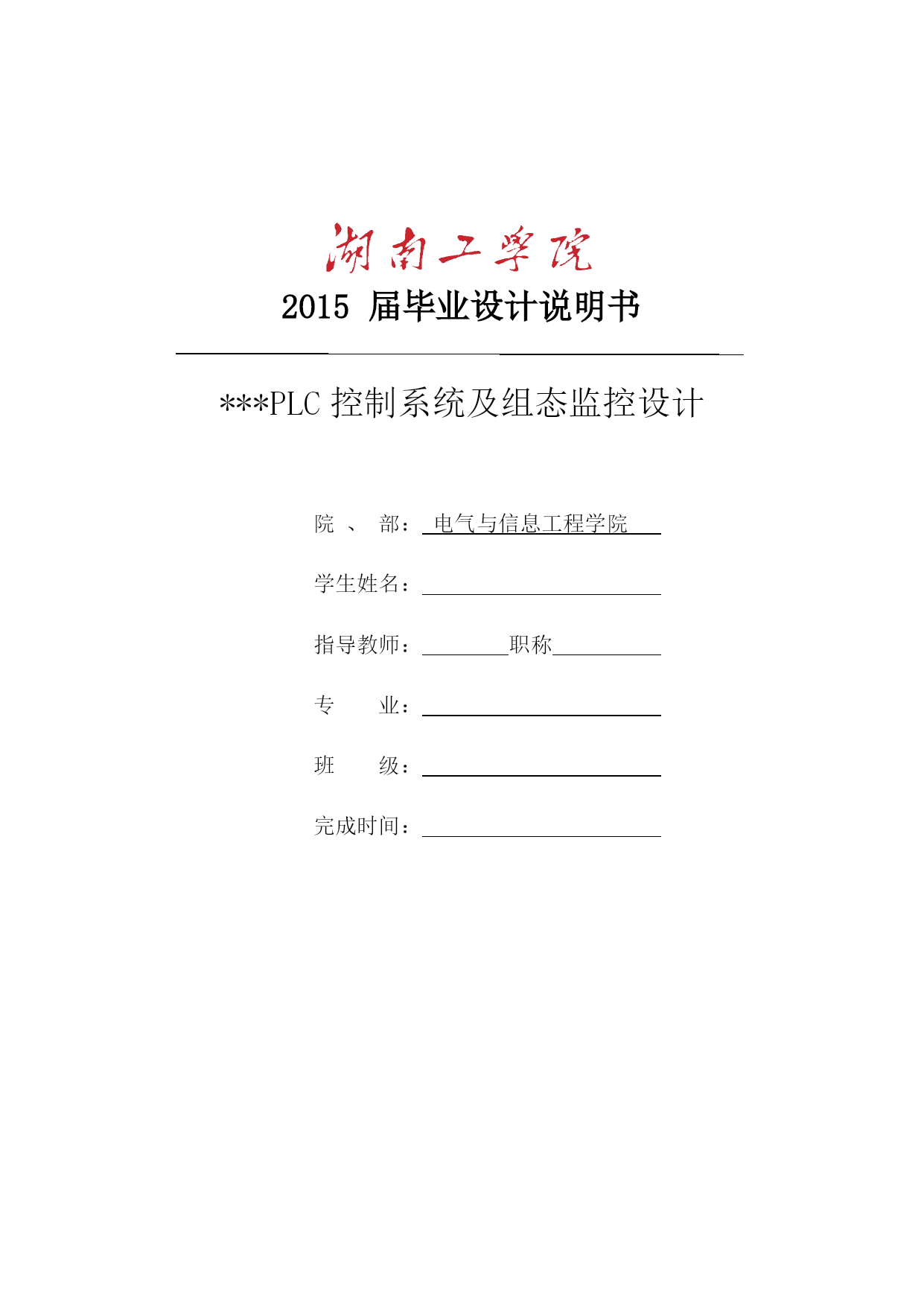

2015届毕业设计说明书***PLC控制系统及组态监控设计院、部：电气与信息工程学院学生姓名：指导教师：职称专业：班级：完成时间：PAGE\*MERGEFORMATI摘要折板机是型材加工厂常用的加工设备，其中以U型折板机最为普遍。在现代化的工业生产领域中，采用PLC（ProgrammableLogicController，可编程控制器）控制的U型折板机具有动作速度快、加工精度高、一次成型等优点，大大提高了折板机的控制精度和控制系统的可靠性，同时进一步提高了工作效率和生产效率。折板机PLC控制系统及组态监控设计分析了U型折板机的工作原理、控制要求，根据工艺要求，统计了U型折板机所需要的输入和输出端子，其中输入点为8个，输出点为7个，共计15个输入输出点。根据PLC的I/O点数和内存容量选型原则，选择了三菱FX2N-16MR继电器型PLC作为U型折板机的控制器，同时选择了其它电器元件，设计了PLC的外部接线图。论文然后利用SFC（SequentialFunctionChart，顺序功能图）图法设计了U型折板机的程序梯形图。为了验证设计的正确性，运用三菱GXDeveloper仿真软件进行程序仿真。最后，利用MCGS（MonitorandControlGeneratedSystem，监视与控制通用系统）嵌入版组态仿真软件对折板机的控制系统进行了组态设计。仿真结果证明，设计能够有效的保证U型板制作的准确性、快速性、安全性，满足工艺要求，具有一定的应用价值。关键词：折板机；可编程控制器；组态软件PAGE\*MERGEFORMATIIABSTRACTFoldingmachineisprocessingplantprofilescommonlyusedprocessingequipment,WhichtheU-typefoldingmachineismostcommon.Inmodernindustrialproduction,U-typefoldingmachinewithProgrammableLogicControllerhasfeaturesoffastmotionandhighprecision,andimprovestheaccuracyandreliabilityofcontrolsystemofU-typefoldingmachine.Atthesametime,itincreasesefficiencyofworkandproduce.ThepaperofPLCcontrolsystemandconfigurationmonitoranalyzestheworkingprincipleandcontroldemand.Accordingtotechnologicalrequirements,I/OofU-typefoldingmachineiscounted,consistingof8inputsand7outputs.AccordingtotheI/OnumbersofPLCandtheselectionprincipleofmemorycapacity,FX2N-16MRisselectedascontrollerofU-typefoldingmachine.TheexternalwiringdiagramofPLCisdesigned.ThispaperdesignstheprogramladderchartwithSFCandtheprogramissimulatedbyGXDeveloper.Finally,theconfigurationmonitorsystemisdesignedbyMonitorandControlGeneratedSystem.ThesimulationprovesthatthedesigneffectivelyguaranteesaccuracyrapidityandsecurityofthemanufactureofU-typeplate.Itconformsthetechnologicalrequirements,andhasacertainvalue.Keywordsfoldingmachine;programmablecontroller;configurationsoftwarePAGE\*MERGEFORMATV目录TOC\o"1-3"\h\uHYPERLINK\l_Toc279801绪论PAGEREF_Toc279801HYPERLINK\l_Toc267291.1工业控制的现状PAGEREF_To
