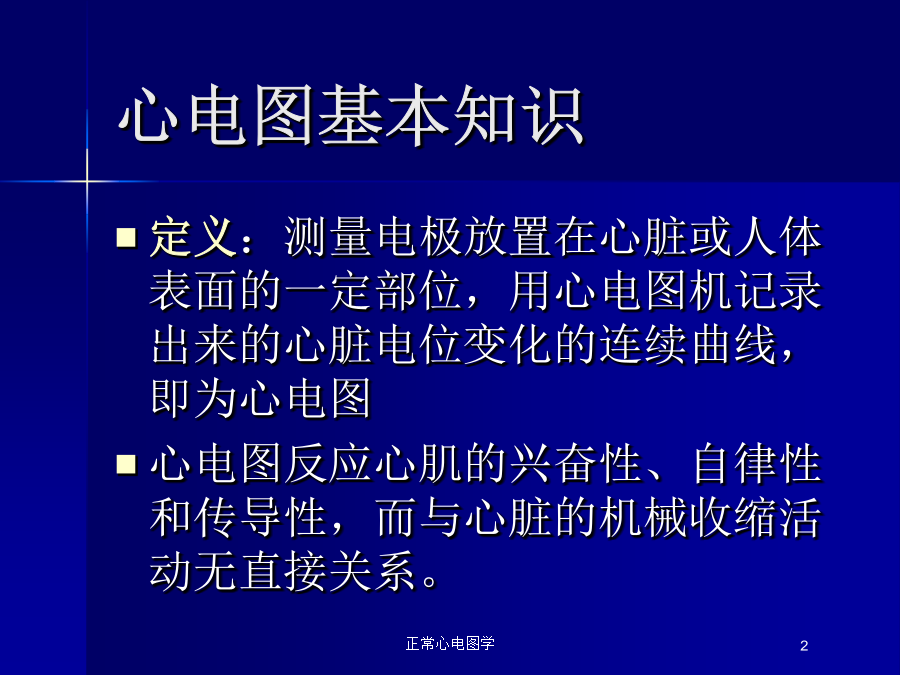

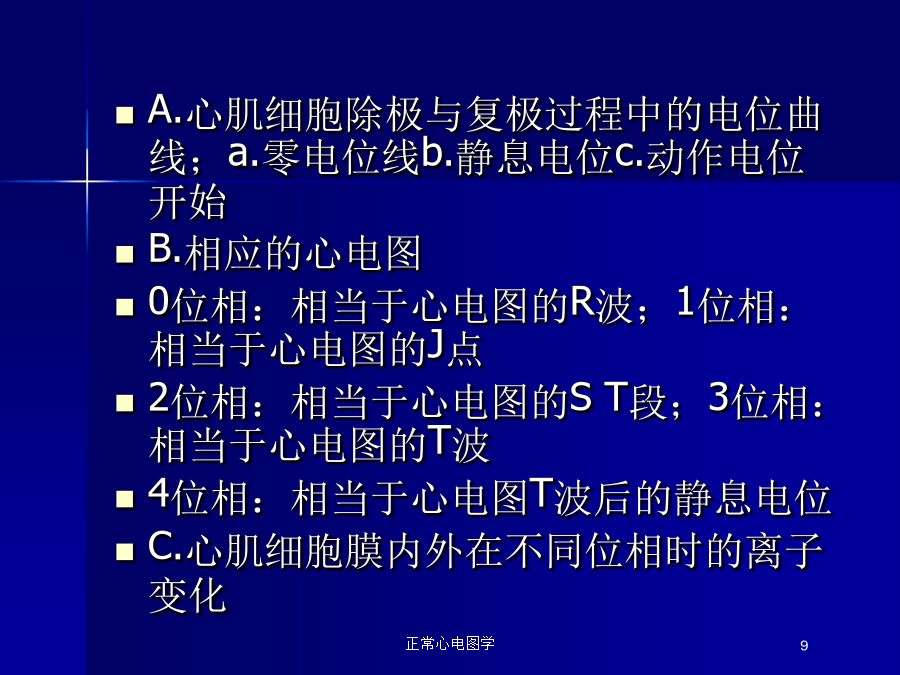

正常心电图学心电图基本知识正常时，每次心动周期在心电图上都可以出现P波、QRS波群、T波和U波、P-R段、S-T段和T-P段，P-R间期和Q-T间期及J点P波：反映左、右心房去极化过程中的电位和时间变化。P-R段：反映兴奋通过房室交界区，因其传导非常缓慢，形成的电位变化也很微弱，一般记录不出来而成等电位线。QRS波群：反映左、右心室去极化过程中的电位和时间变化。S-T段：表示心室去极刚结束后尚处于缓慢复极的一段短暂时间，即代表心室早期复极的电位和时间变化。T波：反映心室晚期复极过程中的电位和时间改变。U波：一般认为是心肌传导纤维的复极所造成，也有人认为是心室的后电位。心电产生的原理静息电位动作电位8A.心肌细胞除极与复极过程中的电位曲线；a.零电位线b.静息电位c.动作电位开始B.相应的心电图0位相：相当于心电图的R波；1位相：相当于心电图的J点2位相：相当于心电图的ST段；3位相：相当于心电图的T波4位相：相当于心电图T波后的静息电位C.心肌细胞膜内外在不同位相时的离子变化去极与复极过程的电偶学说1112131415容积导电电位在容积导电体内的正负电场示意图在容积导体中各处都有强弱不同的电流在流动着，因而导体中各点存在着不同的电位差，通过电偶中心可作一垂直平面，因面上各点与正负两极距离相等，故在此平面上各点的电位均等于零，称为电偶电场的零电位面，零电位面把电偶的电场分为正、负两个半区。19容积导体中任一点的电位与以下三个因素有关心电向量概念心电向量可用箭矢来表示，箭杆的长度表示向量的大小，箭头表示向量的方向（电源），箭尾表示电穴。因为心肌的除极是从心内膜面开始指向心外膜面，所以向量的方向是电源在前（箭头），电穴在后（箭尾）。复极时，因为先除极的部位先复极，所以电穴在前电源在后。而心肌复极从心外膜开始，指向心内膜，因此复极向量与除极一致。综合心电向量左右心室同时除极时的综合向量瞬间综合心电向量与空间心电向量环心室除极程序与各瞬间向量心脏是立体器官，它产生的瞬间向量在空间朝向四面八方，把一瞬间综合心电向量的尖端构成一点，则在整个心电周期中随着时间的推移，把移动的各点连接起来的环形轨迹就构成空间心电向量环即空间向量心电图。平面心电向量图及其基本图形心电向量环的形成QRS环代表心室肌的除极过程，环体椭园形，呈逆钟向运行，总时间0.08s，三分之一位于x轴之前，三分之二位于X轴之后，其综合向量的方向（QRS电轴）指向左后RRsqRsRSrSrSr’T环代表心室肌的复极过程，其综合向量的方向指向左前与QRS环电轴方向基本一致,反映在心电图R波为主的导联中T波是直立的。这与前文阐述的单个心肌细胞的除极与复极向量方向相反的说法似乎有矛盾之处。目前认为，心室复极过程与除极过程有所不同，它与传导系统无关，而与心肌的代谢功能有密切关系。心室复极与T环形成示意图心电图的临床应用心电图检查绝不能代替详细的问诊，细微的体格检查及其他必要的检查，如X线检查及化验检查等。心电图检查的应用范围（2）有很大的帮助①于心肌病变（心肌炎、心肌病）、慢性冠状动脉机能不全等情况，可以了解心肌损害情况。②提示心房、心室有无肥大，从而协助各种心脏病的临床诊断。③观察心脏病药物（如洋地黄，奎尼丁）或对心肌有损害的药物（如酒石酸锑钾、吐根碱）在用药过程中对心脏的不良反应。④血液中电解质紊乱，如血钙过低，血钙过高，血钾过低，血钾过高，尤以后二者有较大的帮助。⑤心包炎及心包积液的诊断。⑥急性及慢性肺源性心脏病的诊断。对心电图检查的评价3.心电图的某些改变并不具有特异性，同样的心电图改变可见于多种心脏病，如右室肥厚，即可见于肺源性心脏病，先天性心脏病，也可见于风湿性心脏病；T波改变可见于心肌缺血、心肌炎，也可见于药物作用及电解质紊乱故对其判断必须结合临床资料才能作出较恰当的结论4.心电图对于心脏的收缩功能的估计与瓣膜损害情况的反映无帮助。因而不能作为心脏功能的判断依据。学习心电图，只要理论结合实践，多看多想，通过临床工作的实际应用，是可以逐步掌握的。心电图描记前注意事项3.要有一个好的操作室。心电图机周围不应同时使用其它电器，如电风扇、理疗机等，以避免各种磁场造成的交流电干扰。另外床单要勤换洗，特别是在潮湿阴雨天气时，保持干净干燥可避免静电等干扰。4.认真操作，动作轻巧、思想集中，就可避免接错导联、写错导联、贴错导联等干扰。总之，做好这些工作就可描记出一份较为理想的图片来。
