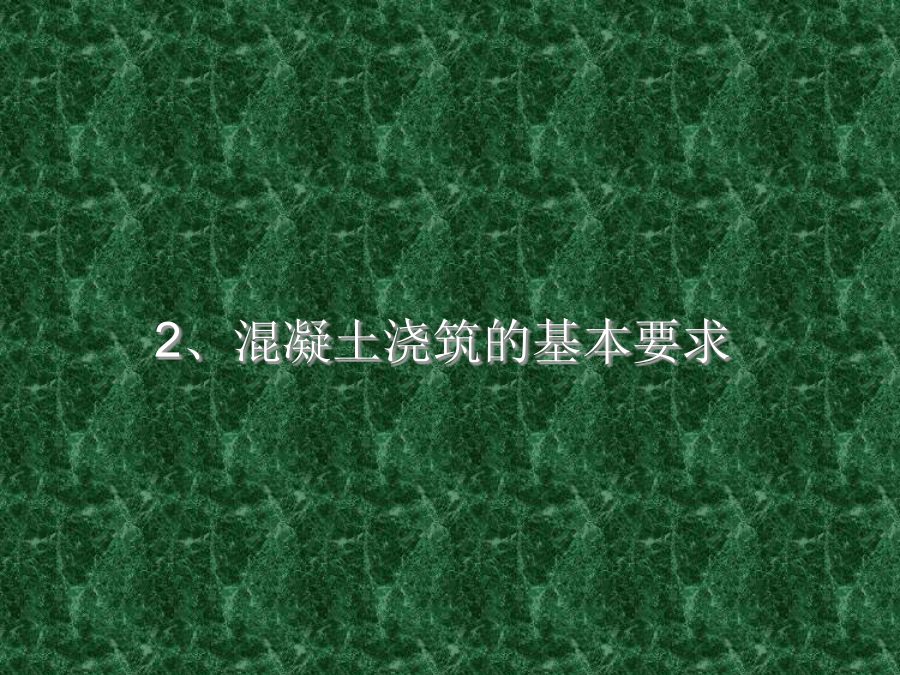

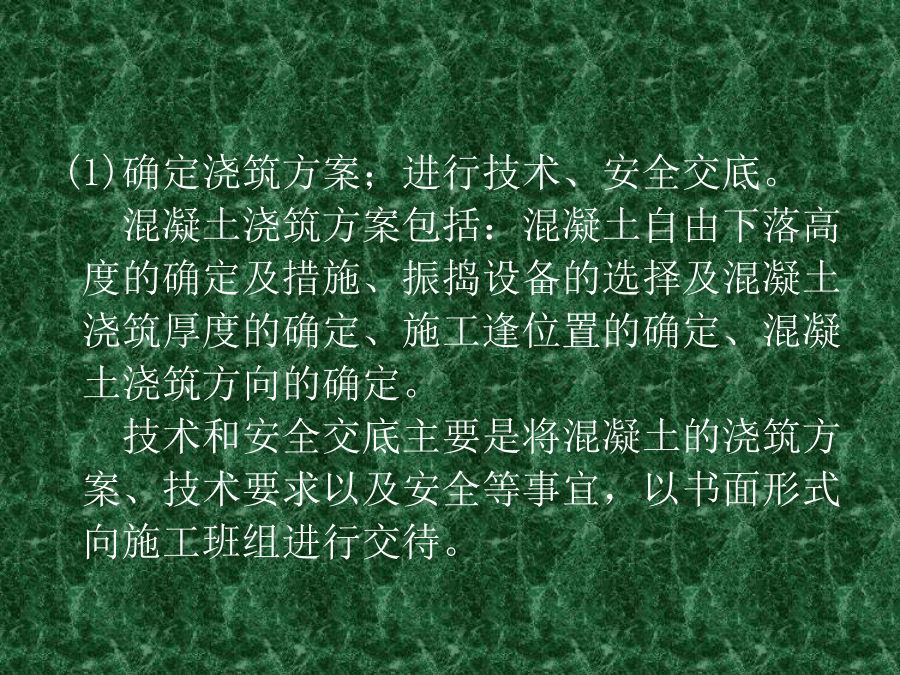

1、混凝土浇筑前的准备工作(1)确定浇筑方案;进行技术、安全交底。混凝土浇筑方案包括:混凝土自由下落高度的确定及措施、振捣设备的选择及混凝土浇筑厚度的确定、施工逢位置的确定、混凝土浇筑方向的确定。技术和安全交底主要是将混凝土的浇筑方案、技术要求以及安全等事宜,以书面形式向施工班组进行交待。(2)施工机具、劳动力的准备振捣设备施工机具:混凝土运输工具其它辅助工具混凝土搅拌(后台)人员劳动力:混凝土运输人员混凝土振捣人员(3)模板、钢筋质量检查验收模板检查验收的内容:模板的尺寸、标高、位置的准确性;支撑系统的稳定性;模板自身的强度、刚度。钢筋检查验收的内容:钢筋的规格、直径、根数;钢筋位置以及钢筋保护层;钢筋及骨架的尺寸、接头位置。(4)其它准备工作临时用电准备;材料准备混凝土施工配合比计算施工辅助设施的搭设模板清理已浇筑混凝土施工逢处理2、混凝土浇筑的基本要求混凝土浇筑保证其质量的关键是浇筑振捣密实,使之充满模板。其基本要求主要体现在以下几个方面:①柱、墙等竖向构件根部处理;②解决好混凝土自由下落超高问题;③解决好混凝土分层及振捣问题;④混凝土施工逢留置;⑤混凝土浇筑方向的确定。(1)混凝土自由下落高度自由下落高度定义:指混凝土倾倒口至混凝土落地距离要求:≯2米采取的措施:溜槽串筒帆布软带或橡胶软管(2)振捣方法及分层厚度振捣方法:机械振捣(表面振捣、内部振捣)和人工捣实分层厚度:如下表。(3)混凝土施工缝定义:混凝土浇筑临时间断处,继续浇筑混凝土时,其强度应>1.2N/mm2。施工逢留设的原则:混凝土浇筑时施工缝宜留在结构剪力较小,便于施工的部位。施工缝留设的一般位置:施工缝处理凿去混凝土表面水膜,冲去表面浮物。垫浆(10-15mm水泥浆1:0.4)或刷浆。加强振捣。(4)混凝土浇筑方向浇筑方向的含义:是指混凝土浇筑的起点位置及流动方向。确定浇筑方向应考虑的因素:①浇筑对结构的影响;②施工缝位置;③结构特点;④混凝土凝结时间;⑤浇筑速度。(5)混凝土浇筑的注意事项①柱、墙等竖向构件混凝土浇筑前应清扫底部杂物等。②常温施工时,浇筑前应适当洒水湿润模板(尤其木质模板)。③柱、墙等竖向构件,在浇筑前底部应垫浆(50-100mm)。④严格控制混凝土浇筑厚度。⑤混凝土浇筑时间参照下表。3、大体积混凝土浇筑4、基础混凝土浇筑5、框架混凝土浇筑6、预制构件制作五、混凝土养护六、混凝土缺陷及处理混凝土工程结束
