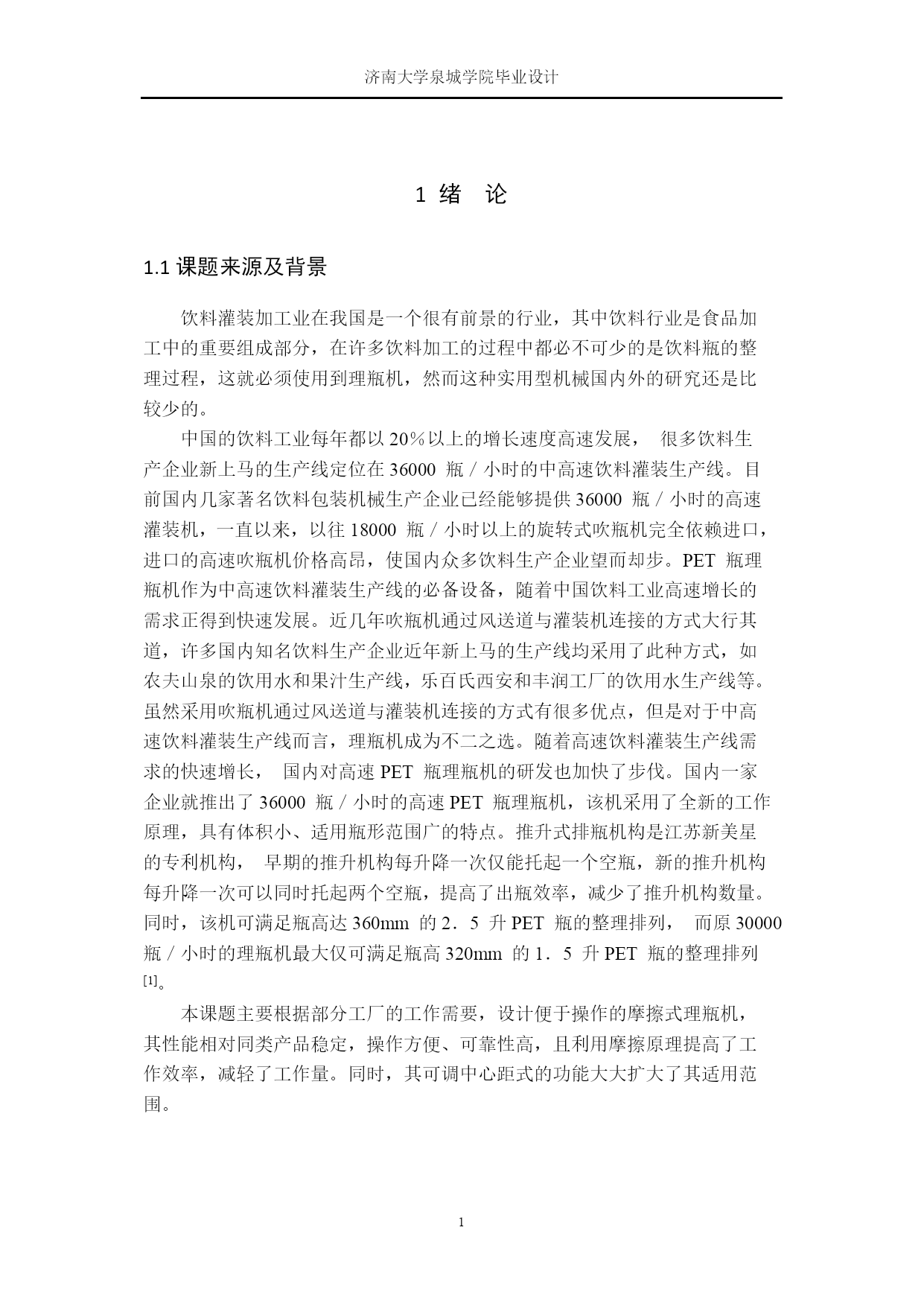

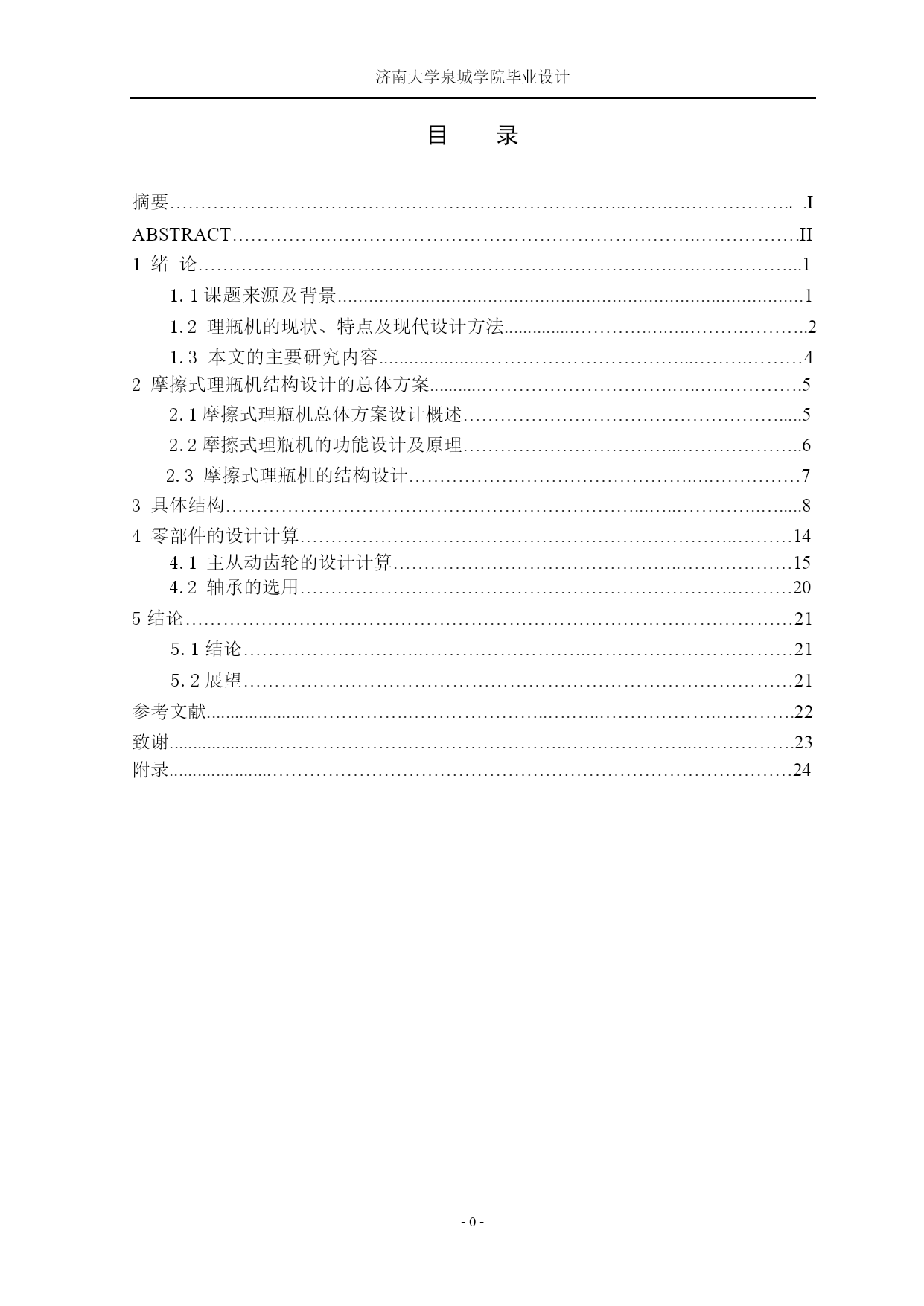

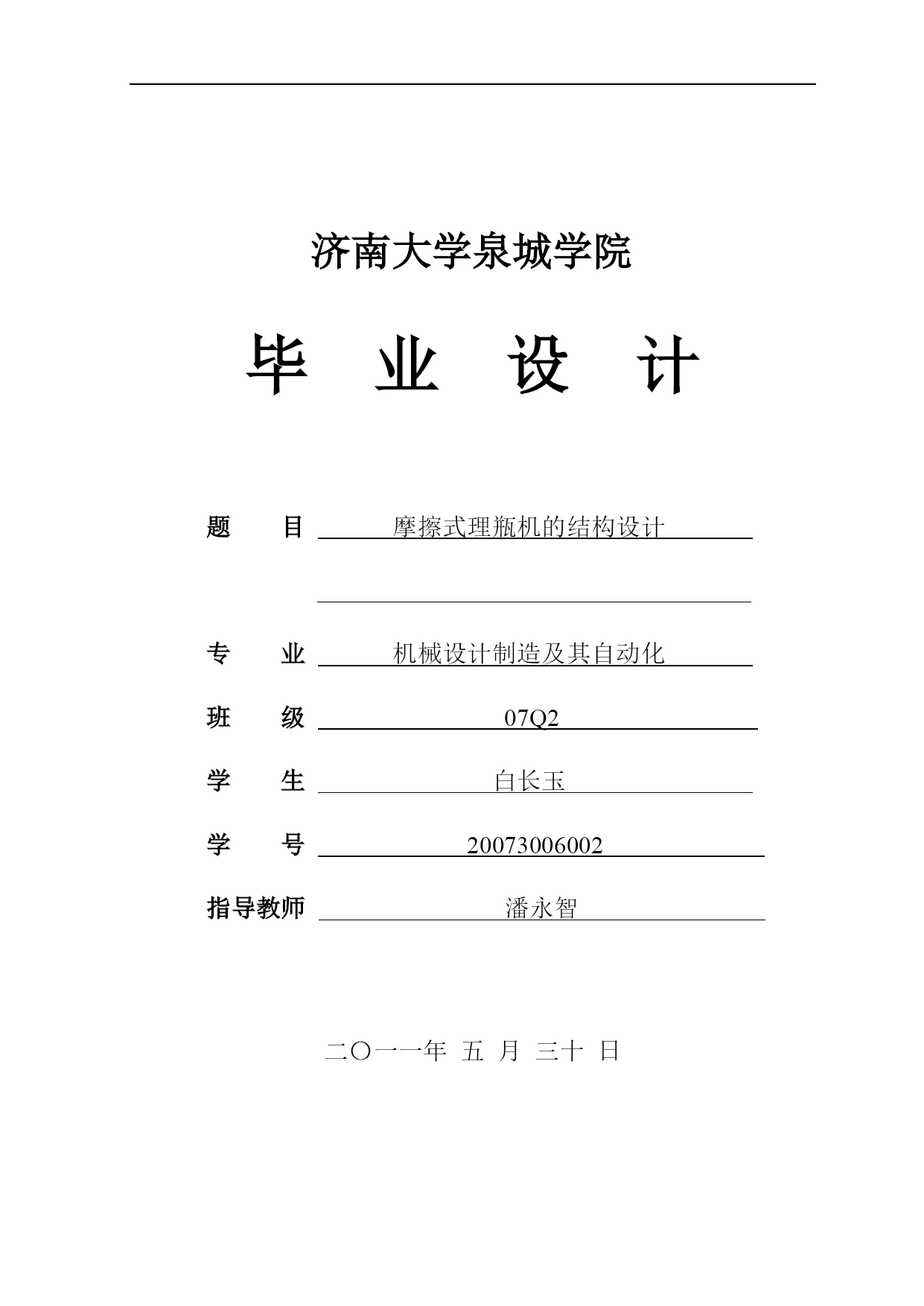

济南大学泉城学院毕业设计济南大学泉城学院毕业设计PAGE-0-PAGE-1-济南大学泉城学院毕业设计题目摩擦式理瓶机的结构设计专业机械设计制造及其自动化班级07Q2学生白长玉学号20073006002指导教师潘永智二〇一一年五月三十日目录摘要………………………………………………………………..…….….……………...=1\*ROMANIABSTRACT…………….…………………………………………………..…………….=2\*ROMANII1绪论…………………….…………………………………………….….……………...11.1课题来源及背景..........................................................................................11.2理瓶机的现状、特点及现代设计方法...............…………….………….………..21.3本文的主要研究内容.....................……………………….…....……..………42摩擦式理瓶机结构设计的总体方案...........………………………….…..….………….52.1摩擦式理瓶机总体方案设计概述…………………………………………….....52.2摩擦式理瓶机的功能设计及原理……………………………...………………..62.3摩擦式理瓶机的结构设计……………………………………….………………73具体结构…………………………………………………………...…..…………..….....84零部件的设计计算……………………………………………………………..………144.1主从动齿轮的设计计算………………………………………..………………154.2轴承的选用……………………………………………………………..………205结论……………………………………………………………………………………215.1结论………………………..……………………..……………………………215.2展望……………………………………………………………………………21参考文献......................…………….…………………..….…..……………….………….22致谢......................………………….……………………..…….…………...…………….23附录......................…………………………………………………………………………24摩擦式理瓶机的结构设计济南大学泉城学院毕业设计1绪论1.1课题来源及背景饮料灌装加工业在我国是一个很有前景的行业，其中饮料行业是食品加工中的重要组成部分，在许多饮料加工的过程中都必不可少的是饮料瓶的整理过程，这就必须使用到理瓶机，然而这种实用型机械国内外的研究还是比较少的。中国的饮料工业每年都以20％以上的增长速度高速发展，很多饮料生产企业新上马的生产线定位在36000瓶／小时的中高速饮料灌装生产线。目前国内几家著名饮料包装机械生产企业已经能够提供36000瓶／小时的高速灌装机，一直以来，以往18000瓶／小时以上的旋转式吹瓶机完全依赖进口，进口的高速吹瓶机价格高昂，使国内众多饮料生产企业望而却步。PET瓶理瓶机作为中高速饮料灌装生产线的必备设备，随着中国饮料工业高速增长的需求正得到快速发展。近几年吹瓶机通过风送道与灌装机连接的方式大行其道，许多国内知名饮料生产企业近年新上马的生产线均采用了此种方式，如农夫山泉的饮用水和果汁生产线，乐百氏西安和丰润工厂的饮用水生产线等。虽然采用吹瓶机通过风送道与灌装机连接的方式有很多优点，但是对于中高速饮料灌装生产线而言，理瓶机成为不二之选。随着高速饮料灌装生产线需求的快速增长，国内对高速PET瓶理瓶机的研发也加快了步伐。国内一家企业就推出了36000瓶／小时的高速PET瓶理瓶机，该机采用了全新的工作原理，具有体积小、适用瓶形范围广的特点。推升式排瓶机构是江苏新美星的专利机构，早期的推升机构每升降一次仅能托起一个空瓶，新的推升机构每升降一次可以同时托起两个空瓶，提高了出瓶效率，减少了推升机构数量。同时，该机可满足瓶高达360mm的2．5升PET瓶的整理排列，而原30000瓶／小时的理瓶机最大仅可满足瓶高320mm的1．5升PET瓶的整理排列[1]。本课题主要根据部分工厂的工作需要，设计便于操作的摩擦式理瓶机，其性能相对同类产品稳定，操作方便、可靠性高，且利用摩擦原理提高了工作效率，减轻了工作量。同时，其可调中心距式的功能大
