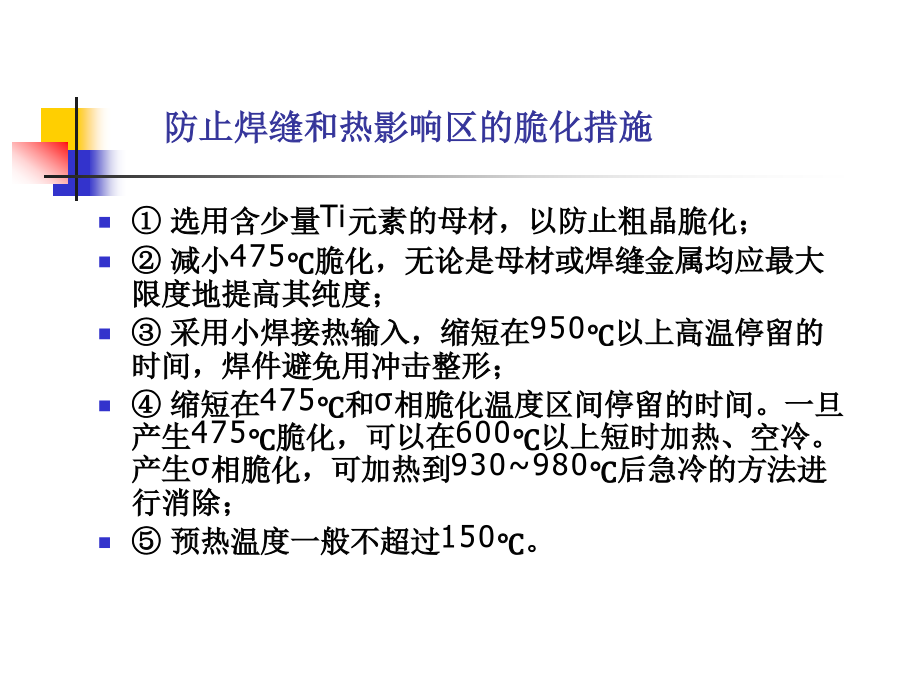

铁素体不锈钢的焊接4.3铁素体不锈钢的焊接4.3.1铁素体不锈钢的焊接性分析(2)超纯铁素体不锈钢(3)防止晶间腐蚀措施2.热影响区脆化主要包括粗晶脆化、σ相脆化和475℃脆化。(3)475℃脆化防止焊缝和热影响区的脆化措施4.3.2铁素体钢焊接工艺特点表4-4铁素体不锈钢焊条、焊丝选用表铁素体不锈钢焊接方法、材料铁素体钢焊接工艺要点(3)铁素体不锈钢SMAW工艺(4)高纯铁素体不锈钢焊接要点4.4马氏体不锈钢的焊接2.马氏体不锈钢的焊接特点3.马氏体不锈钢的焊接性分析（1）焊接接头冷裂纹2）防止焊接冷裂纹的措施(2)热影响区硬化（脆化）2）防止HAZ硬化（脆化）的措施
