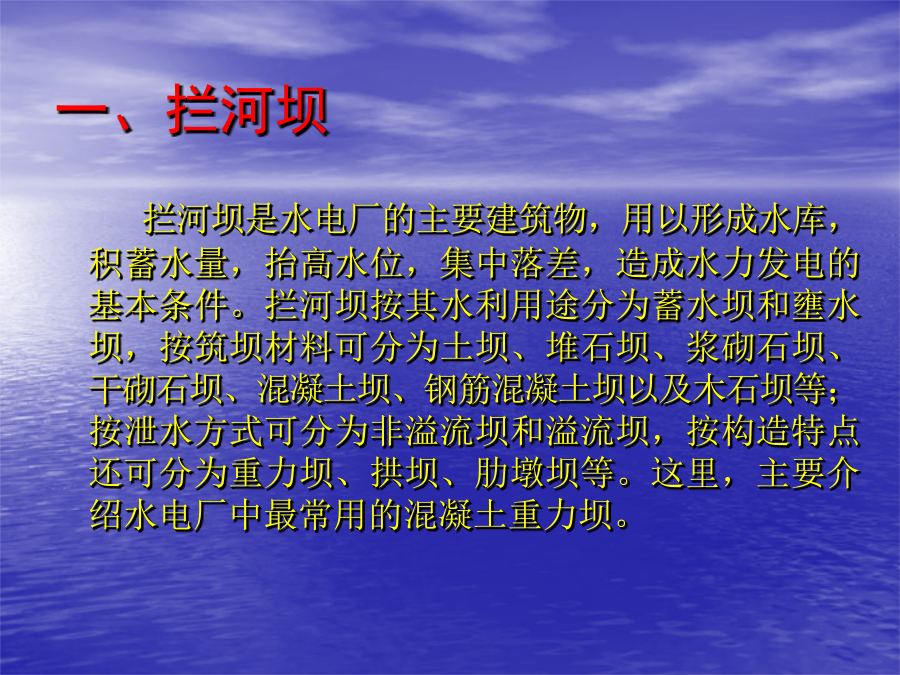

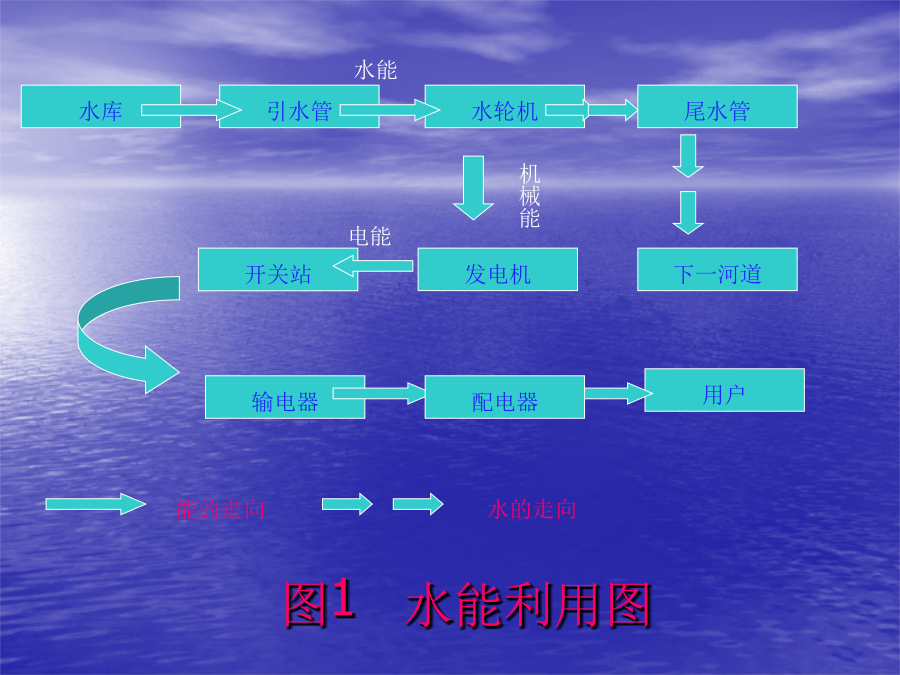

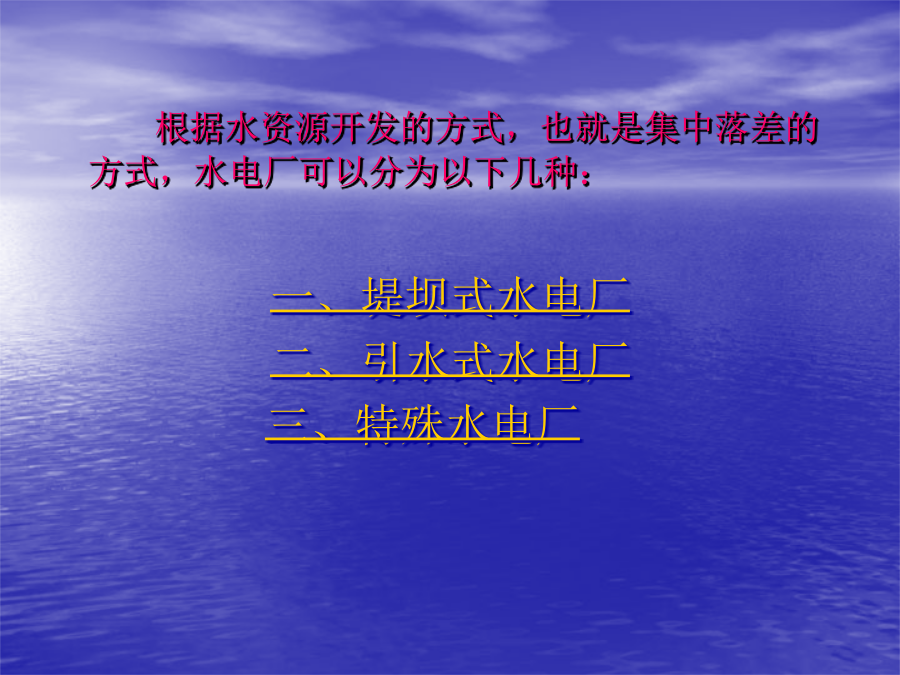

图1水能利用图根据水资源开发的方式，也就是集中落差的方式，水电厂可以分为以下几种：一、堤坝式水电厂二、引水式水电厂三、特殊水电厂一、堤坝式水电厂1河床式水电厂2坝后式水电厂二、引水式水电厂三、特殊水电厂3．2坝后式水电厂的主要水工建筑物一、拦河坝图5拦河坝示意图二、溢流坝及溢流设施三、发电用专门建筑物四、水轮机及其设备1引水室引水室是水流进水轮机所经过的第一个部件，通过它将水引向导水部件，然后经过座环进入导水机构。引水室主要作用是以最小的水力损失把水引向导水部件，从而提高水轮机的效率。大中型水轮机多数都采用蜗壳式引水室。它的进口端与压力水管相连，由进口端向末端它的断面积逐渐减小，并将导水部件包围在里面。从外形上看很象蜗牛壳，故称为蜗壳式引水室，简称蜗壳。2．座环座环位于蜗壳里面，导水机构外面。由于蜗壳中的水通过座环流入导水机构，因此必须保证水流以最小的水力损失经过它进入导水机构。座环由上环、下环和固定导叶三部分组成。上下环分别位于上下两面，中间用若干固定导叶连成一个整体。3．导水机构导水机构位于水轮机转轮的外面，混流式水轮机目前多采用径向式导水机构。导水机构的主要作用是根据机组负荷的变化来调节导叶开度，从而改变进入水轮机的水量。其作用相当于汽轮机中的自动调节汽门。导水机构主要由可动导叶、导叶传动机构等组成。水进入蜗壳后，通过蜗壳内的座环进入导水机构中的可动导叶所形成的流道，然后进入水轮机的转轮叶片组成的流道中，推动叶片旋转，从而带动水轮机旋转。可动导叶均匀地布置在转轮外围，导叶的断面形状为翼形，首端较厚，尾端较薄，这样既可以保证强度又可以减少水利损失。导水部件的传动机构用来转动导叶，达到调节来水流量的目的。传动机构通过带动连杆带动所有导叶同步来回转动，从而实现对水轮发电机组电功率的调节。4．工作部件水轮机最重要的工作部件中是转轮。转轮是直接将水能转变为机械能的部件。转轮一般是由10~24个流线型的扭曲叶片组成，水流由辐向的进水边进入，由出水边轴向流出。叶片上部与轮冠相连，下部与下环连成一个整体。反击式混流水轮机叶片流道形状与反动式汽轮机的动叶汽道相似，其出口截面积比入口小，使水在动叶流道内加速，对叶片产生反击力，推动叶片旋转。图7图85．尾水管由于水轮机出口处水流具有一定的流速，具有一定数量的动能，特别是反击型水轮机的出口速度很大，低落差水电厂为3～6米／秒，而高落差时可达8～12米／秒。这样水轮机出口的动能就相当可观，如果转轮出口水流直接泄入下游，则这一部分动能就被损失掉。又由于水轮机转轮一般安装在下游水位以上，这样转轮到下游水位之间的位能也被损失掉。尾水管是连接反击式水轮机和下游尾水的一段变断面管道。沿尾水管全长，横剖面逐渐扩大，使从转轮下泄的水流以最小的能量损失，逐渐降低流速，将动能与位能转变为压力能，使水流平顺的流到下游。同时，利用尾水管可收回一部分水轮机出口水流的动能和位能，增加水轮机的利用水头，提高水轮机的工作效率。五、其它建筑物谢谢！THANKYOU！
