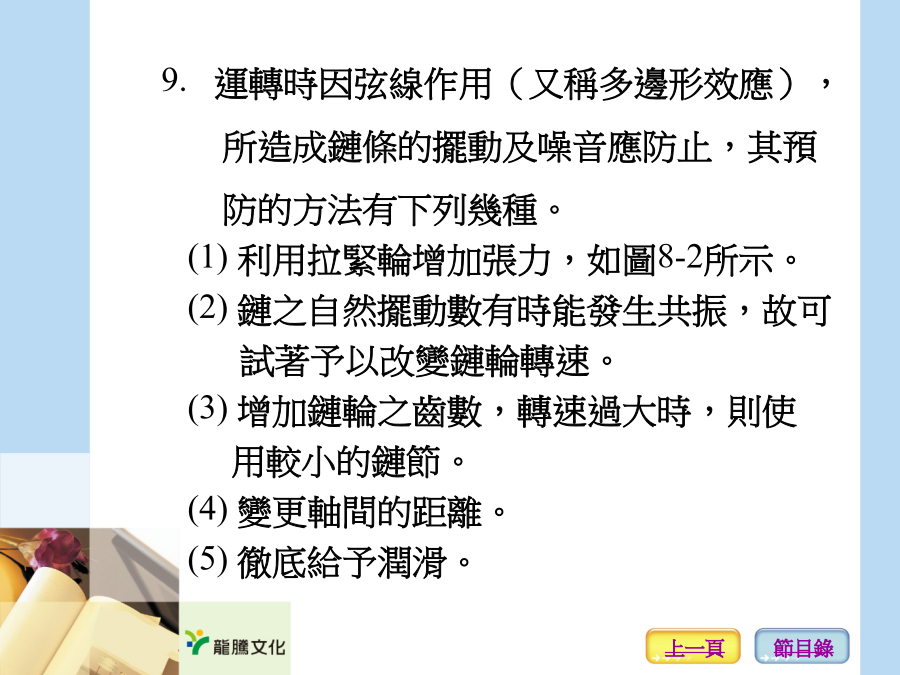

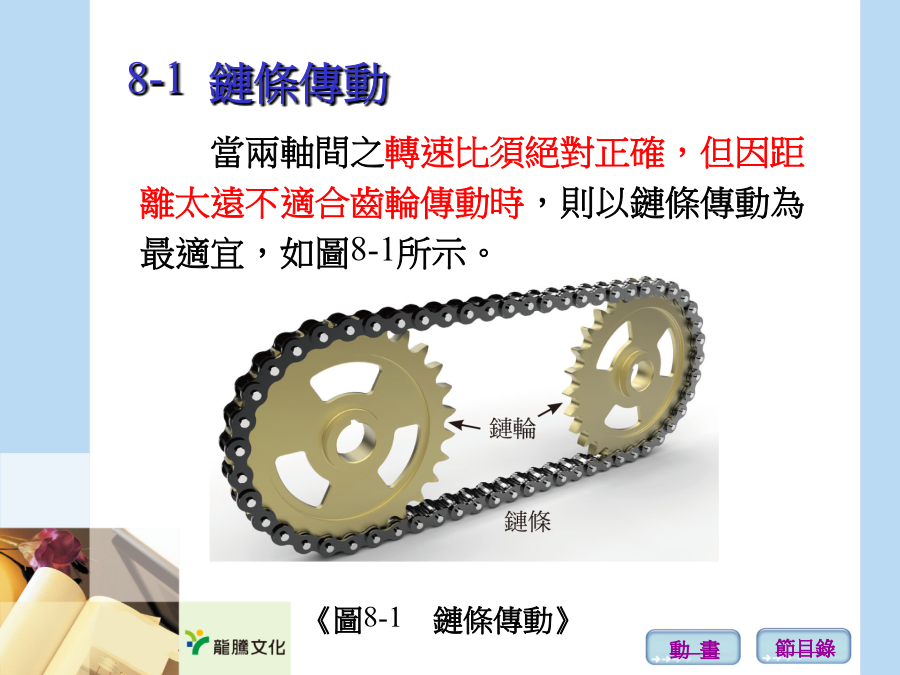

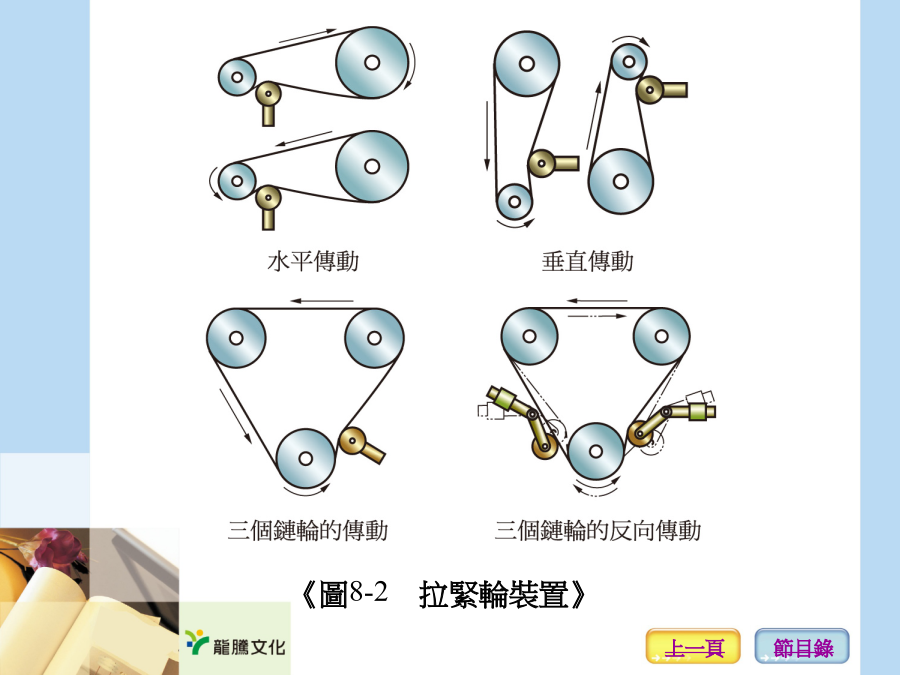

節目錄一、優點1.無滑動現象，故速比正確。2.傳動時，僅在緊邊有張力，鬆邊側幾近於零，故有效挽力大，傳動效率高，且作用於軸上的壓力小，可減少軸承的磨損。3.不受冷熱、潮溼、汙染之影響，仍可傳達動力。4.兩軸距離遠近，皆可適用。5.長度易於調節及斷裂修理容易。6.同一條鏈條可帶動二個以上之多數個鏈輪。3.製造成本高，對安裝精度和潤滑條件要求嚴格。4.磨損後，鍵條會伸長，容易引起跳齒或脫鏈（也是開始加速消耗傳動系統的其他零件）。5.負載驟增時易斷裂，不能承受衝擊負荷，且須潤滑。6.鏈條自重大，在受力情況下有突然斷裂的危險。三、鏈條傳動應注意事項1.速比一般在1：7以下，而常用速比為1：5左右。2.接觸角應在120°以上。3.兩軸間之距離一般取鏈條節距之30至50倍左右；若傳動時經常發生振動現象，則以20倍以下為宜。4.鏈條之繞掛法，應將其緊邊置於上方，鬆邊置於下方（與皮帶相反）。5.為使傳動均勻，鏈輪齒數宜多、鏈節宜短，鏈輪齒數一般小鏈輪為17齒以上，高速時為21齒以上，低速時為12齒以上較為適當，但大鏈輪最好不大於120齒。齒數過少，易生擺動、噪音與磨損；過多則易脫離鏈輪。6.鏈條應徹底給予潤滑，以減少磨損，使其傳動效率達95～98％。7.鏈條應加保護蓋，以預防危險及防止異物侵入。8.通常鏈條之伸長量在每公尺內若超過3公分（或伸長量達原來長度的5％）即達報廢標準。9.運轉時因弦線作用（又稱多邊形效應），所造成鏈條的擺動及噪音應防止，其預防的方法有下列幾種。(1)利用拉緊輪增加張力，如圖8-2所示。(2)鏈之自然擺動數有時能發生共振，故可試著予以改變鏈輪轉速。(3)增加鏈輪之齒數，轉速過大時，則使用較小的鏈節。(4)變更軸間的距離。(5)徹底給予潤滑。《圖8-2拉緊輪裝置》8-2鏈條種類及構造《圖8-3平環鏈》《圖8-4平環鏈帶動之吊車及與鏈輪之配合》柱環鏈又稱日字鏈，外形與套環鏈相似，只在每節套環中多一短柱，提高鏈條強度與防止鏈拉長或扭結，適用於船上之錨鏈或繫緊鏈，其主要材料為熟鐵或碳鋼，如圖8-7所示。《圖8-7柱環鏈》二、運送鏈適用於速率較低的動力傳輸，如輸送帶，依鏈條類型之不同可分為兩種。1.鈎節鏈用活鈎相互連接而成，各節可以隨時裝上或拆下，以調整鏈的長度，如圖8-8。2.合環鏈又稱閉鎖銷鏈，由連接片、間隔管、銷等連接而成，大都用於連續操作工廠之輸送系統，此種鏈僅限於低速率、重負載之場合，如圖8-9所示。三、動力傳達鏈在較高速度下傳達較大動力且兩軸之轉速比需正確時所用之鏈條，此種鏈多用鋼料精製，且易磨耗部分亦經硬化處理，形狀富規律，故需使用較精密之鏈輪配合，依鏈條類型之不同可分為三種。《圖8-10塊狀鏈》滾子鏈：如圖8-11~8-13，為使磨損均勻，鏈輪齒數須為奇數，鏈條之節數須為偶數，以便鏈條連成環形時，正好是外鏈板與內鏈板相接，為動力傳達鏈中最常用者，如自行車、機車、印刷機械及一般工廠傳送動力用，若傳達較大動力時，則可採用雙排鏈或多排鏈之方式以達到所需之目的。《圖8-11滾子鏈》《圖8-12滾子鏈節的節距、寬度與滾子直徑》《圖8-13滾子鏈與鏈倫配合方式》無聲鏈：又稱倒齒鏈，鏈條與鏈輪的接觸到分離，無滑動發生，因此運轉時沒有噪音，如圖8-14、8-15。《圖8-15莫氏無聲鏈》《無聲鏈的特點》(1)適用於較大負荷及高速動力傳動的場合。(2)節距因磨損而增長時，可自動補償磨損，不易脫離鏈輪。(3)傳動時不生噪音與陡振，效率高、壽命長。(4)齒片兩側的齒形為斜直邊。8-3速比傳達之功率若固定，則鏈條張力F與線速度V成反比。1.鏈條長度2.節數，如圖8-16。3.鏈輪鏈輪輪齒之形狀，齒面或節圓以上為漸開線，節圓以下為半圓形，如圖8-17所示。上一頁
