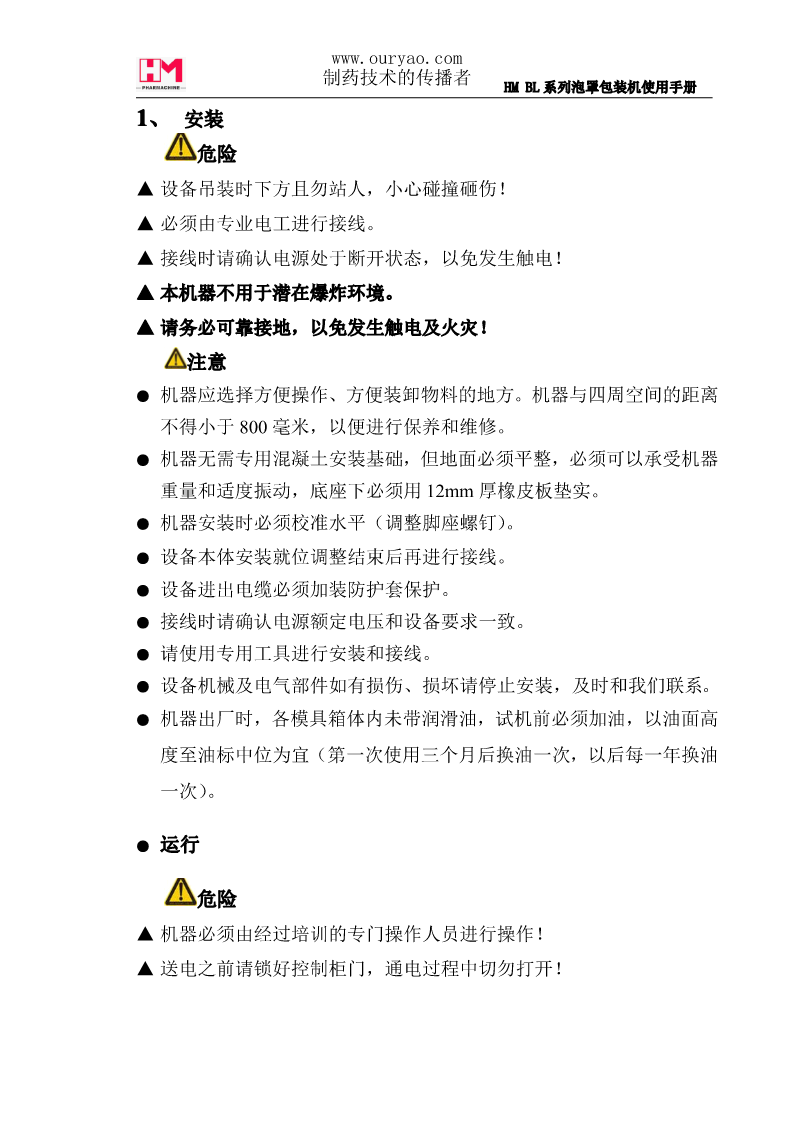

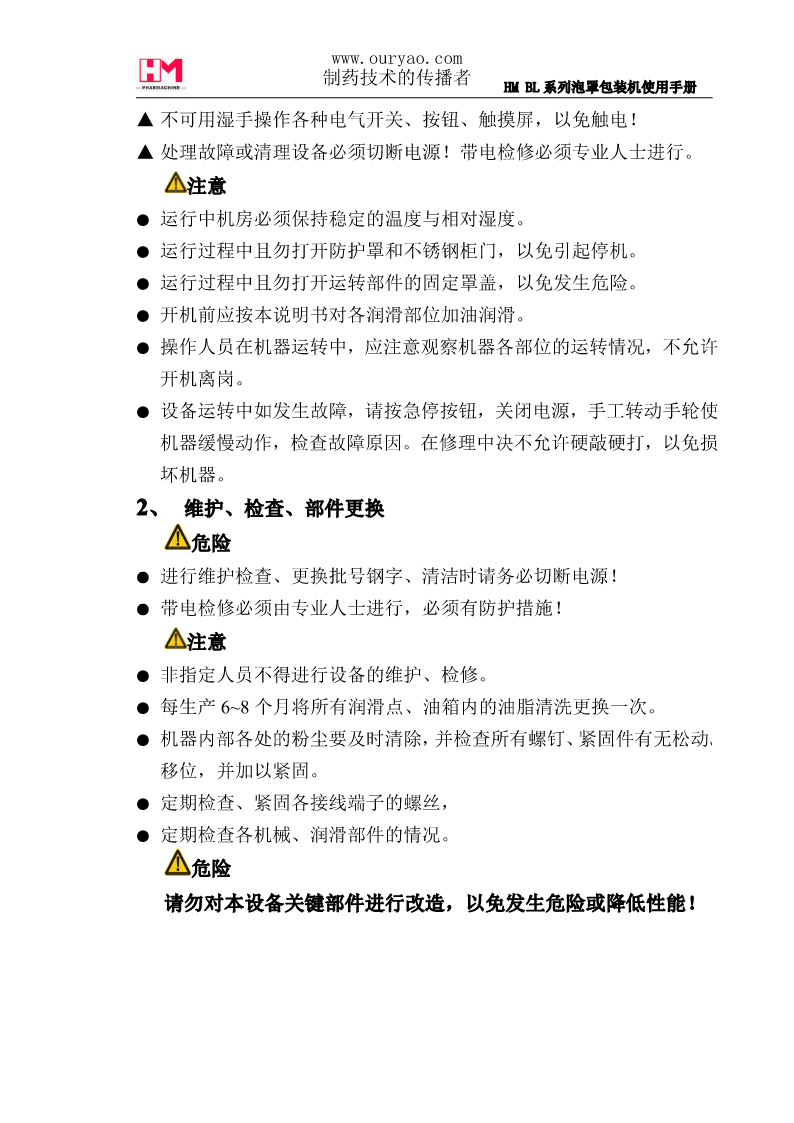

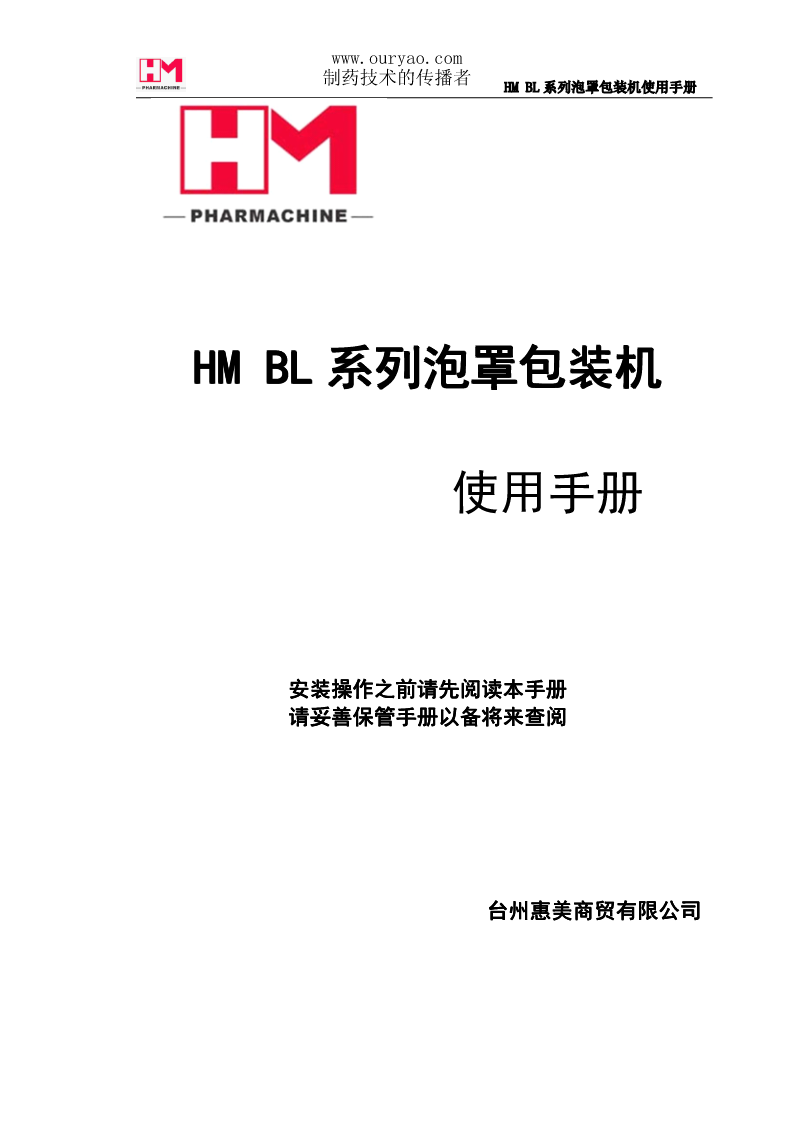

www.ouryao.com制药技术的传播者HMBL系列泡罩包装机使用手册HMHMBLBL系列泡罩包装机系列泡罩包装机使用手册安装操作之前请先阅读本手册请妥善保管手册以备将来查阅台州惠美商贸有限公司www.ouryao.com制药技术的传播者HMBL系列泡罩包装机使用手册前言感谢您购买了台州惠美公司的HMBL系列泡罩包装机。本手册介绍了HMBL系列泡罩包装机的原理、结构、功能、技术参数、运输安装、操作使用方法和安全注意事项，在安装、使用本设备之前请务必阅读，以便能够正确安装、使用。安全注意事项本机必须由专职人员进行安装、操作、维修，在安装、运行、维护、检查之前，请务必认真阅读此手册及其附属文件，以便正确使用。且不得违规操作。对有关设备情况、安全信息及其注意事项均应熟练掌握之后才可以安装、操作、检查、维护该设备。本手册在安全注意事项栏中分为“危险”和“注意”两个档次。危险：发生误操作会出现危险状况，可能会导致死亡或重伤情况。注意：发生误操作会发生危险状况，有可能导致中等程度或轻度伤害的情况，以及可能发生设备、物品损坏的情况。另外，注意中所记录事项由于情况不同，也可能导致严重后果。篇首和文中所记录的注意及危险标志内容均为重要内容，请务必严加遵守！www.ouryao.com制药技术的传播者HMBL系列泡罩包装机使用手册1、安装危险▲设备吊装时下方且勿站人，小心碰撞砸伤！▲必须由专业电工进行接线。▲接线时请确认电源处于断开状态，以免发生触电！▲本机器不用于潜在爆炸环境。▲请务必可靠接地，以免发生触电及火灾！注意●机器应选择方便操作、方便装卸物料的地方。机器与四周空间的距离不得小于800毫米，以便进行保养和维修。●机器无需专用混凝土安装基础，但地面必须平整，必须可以承受机器重量和适度振动，底座下必须用12mm厚橡皮板垫实。●机器安装时必须校准水平（调整脚座螺钉）。●设备本体安装就位调整结束后再进行接线。●设备进出电缆必须加装防护套保护。●接线时请确认电源额定电压和设备要求一致。●请使用专用工具进行安装和接线。●设备机械及电气部件如有损伤、损坏请停止安装，及时和我们联系。●机器出厂时，各模具箱体内未带润滑油，试机前必须加油，以油面高度至油标中位为宜（第一次使用三个月后换油一次，以后每一年换油一次）。●运行危险▲机器必须由经过培训的专门操作人员进行操作！▲送电之前请锁好控制柜门，通电过程中切勿打开！www.ouryao.com制药技术的传播者HMBL系列泡罩包装机使用手册▲不可用湿手操作各种电气开关、按钮、触摸屏，以免触电！▲处理故障或清理设备必须切断电源！带电检修必须专业人士进行。注意●运行中机房必须保持稳定的温度与相对湿度。●运行过程中且勿打开防护罩和不锈钢柜门，以免引起停机。●运行过程中且勿打开运转部件的固定罩盖，以免发生危险。●开机前应按本说明书对各润滑部位加油润滑。●操作人员在机器运转中，应注意观察机器各部位的运转情况，不允许开机离岗。●设备运转中如发生故障，请按急停按钮，关闭电源，手工转动手轮使机器缓慢动作，检查故障原因。在修理中决不允许硬敲硬打，以免损坏机器。2、维护、检查、部件更换危险●进行维护检查、更换批号钢字、清洁时请务必切断电源！●带电检修必须由专业人士进行，必须有防护措施！注意●非指定人员不得进行设备的维护、检修。●每生产6~8个月将所有润滑点、油箱内的油脂清洗更换一次。●机器内部各处的粉尘要及时清除，并检查所有螺钉、紧固件有无松动、移位，并加以紧固。●定期检查、紧固各接线端子的螺丝，●定期检查各机械、润滑部件的情况。危险请勿对本设备关键部件进行改造，以免发生危险或降低性能！www.ouryao.com制药技术的传播者HMBL系列泡罩包装机使用手册CHAPTER1第一章SYSTEMDESCRIPTION系统描述1、概述该HMBL系列泡罩包装机结合了同行业国内外先进的包装机械结构特点，属于新一代高科技产品。该机械适用于制药、食品、电子、医疗器械等行业的胶囊、片剂、糖果及异形物的铝塑、纸塑等复合泡罩式密封包装。本系列泡罩包装机具有以下特点采用转臂行星摩擦式无级调速，噪音低，传递扭矩大，运行稳定可靠；控制系统稳定安全，可靠性好；成型、热封、压痕、冲裁等部件的相互间距可根据版块变化进行调节；机械手间歇式牵引，行程可根据需要进行调节；采用柜式模具板块，换模方便。2、工作原理传动结构（参考附图传动原理图）本机以1.5kw电机为动力，通
