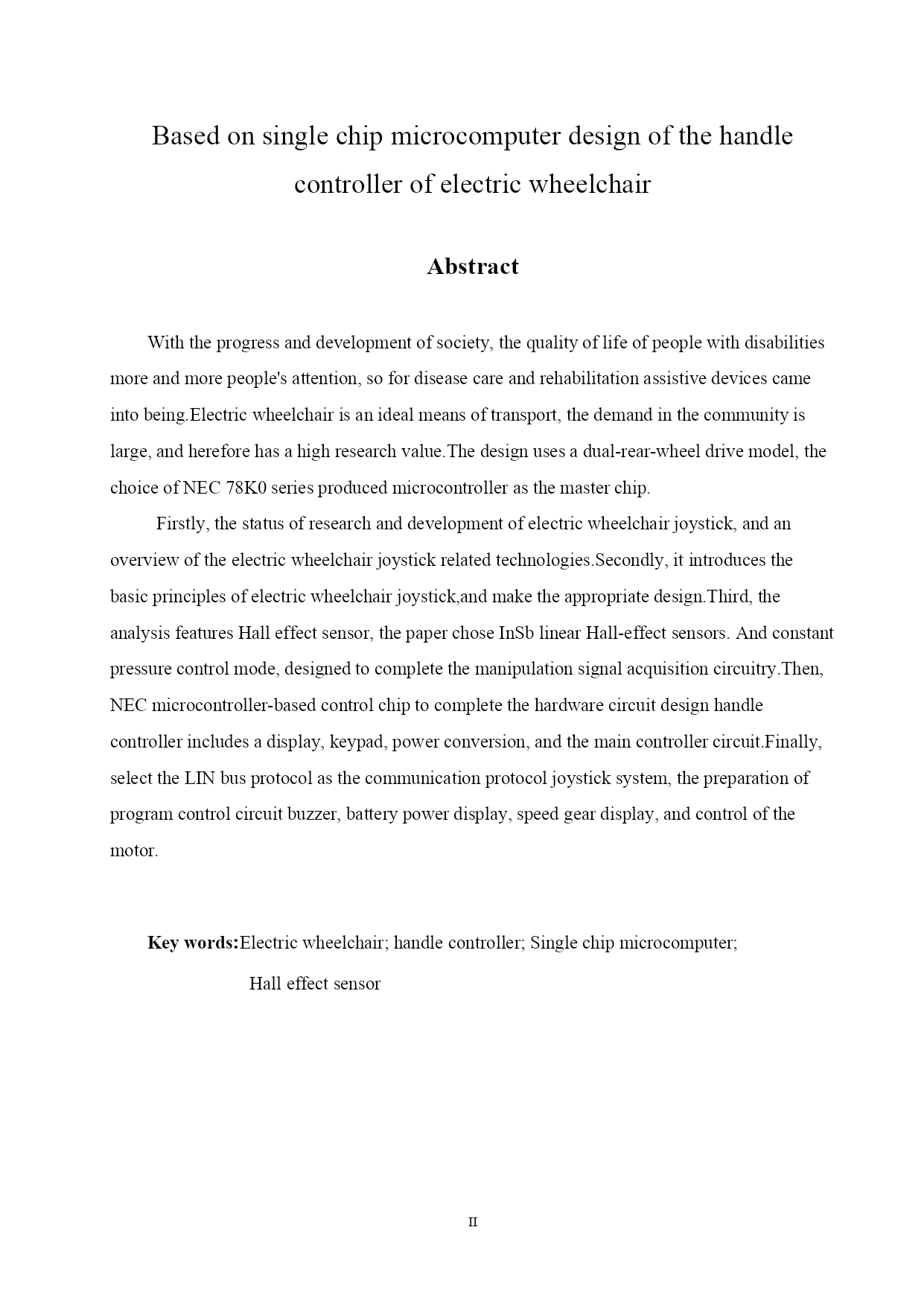

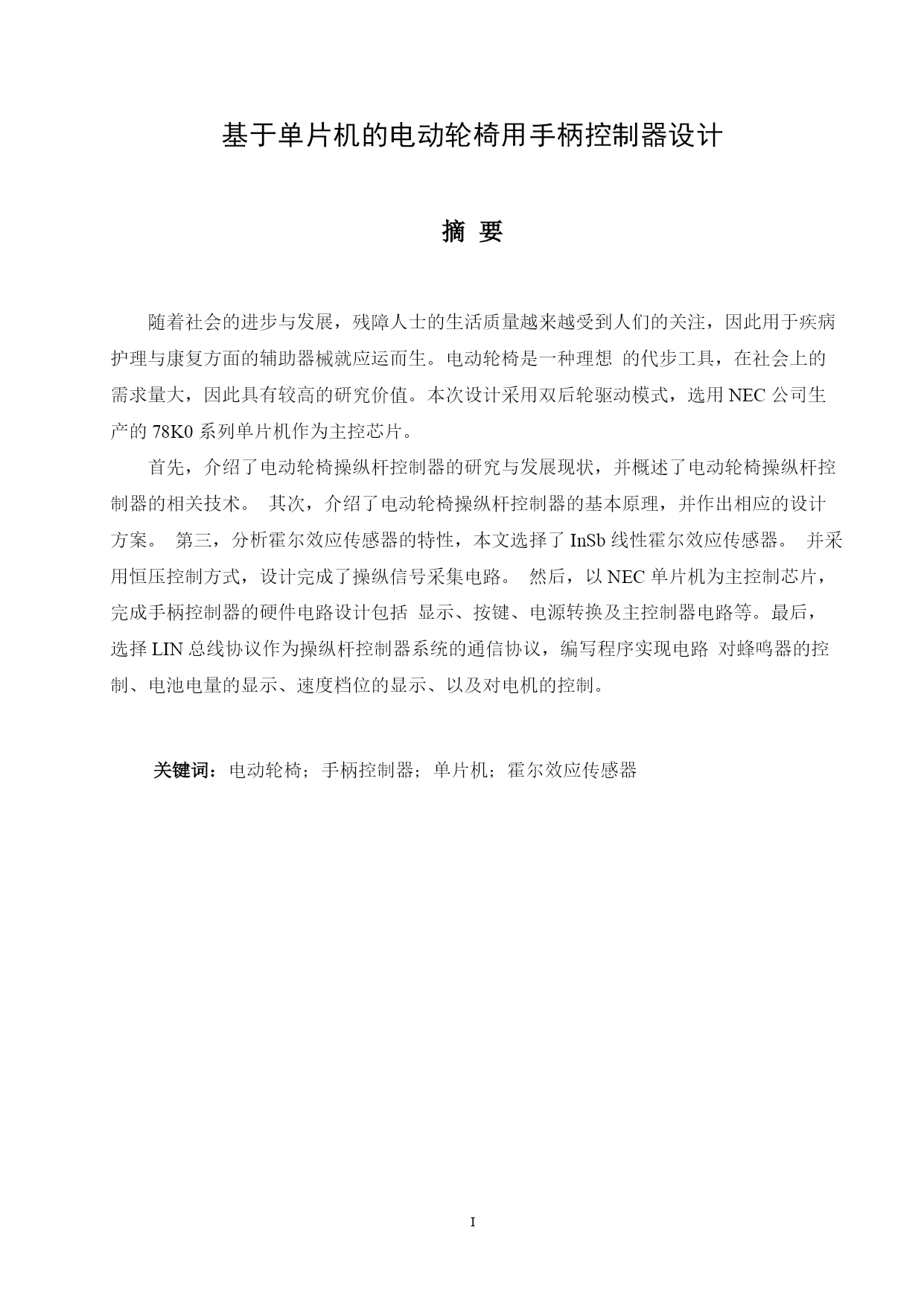

黑龙江大学剑桥学院毕业论文毕业设计论文题目：学生：指导教师：专业：班级：2016年5月PAGE\*MERGEFORMAT1PAGE\*MERGEFORMATI基于单片机的电动轮椅用手柄控制器设计摘要随着社会的进步与发展，残障人士的生活质量越来越受到人们的关注，因此用于疾病护理与康复方面的辅助器械就应运而生。电动轮椅是一种理想的代步工具，在社会上的需求量大，因此具有较高的研究价值。本次设计采用双后轮驱动模式，选用NEC公司生产的78K0系列单片机作为主控芯片。首先，介绍了电动轮椅操纵杆控制器的研究与发展现状，并概述了电动轮椅操纵杆控制器的相关技术。其次，介绍了电动轮椅操纵杆控制器的基本原理，并作出相应的设计方案。第三，分析霍尔效应传感器的特性，本文选择了InSb线性霍尔效应传感器。并采用恒压控制方式，设计完成了操纵信号采集电路。然后，以NEC单片机为主控制芯片，完成手柄控制器的硬件电路设计包括显示、按键、电源转换及主控制器电路等。最后，选择LIN总线协议作为操纵杆控制器系统的通信协议，编写程序实现电路对蜂鸣器的控制、电池电量的显示、速度档位的显示、以及对电机的控制。关键词：电动轮椅；手柄控制器；单片机；霍尔效应传感器PAGE\*MERGEFORMAT1PAGE\*MERGEFORMATIIBasedonsinglechipmicrocomputerdesignofthehandlecontrollerofelectricwheelchairAbstractWiththeprogressanddevelopmentofsociety,thequalityoflifeofpeoplewithdisabilitiesmoreandmorepeople'sattention,sofordiseasecareandrehabilitationassistivedevicescameintobeing.Electricwheelchairisanidealmeansoftransport,thedemandinthecommunityislarge,andhereforehasahighresearchvalue.Thedesignusesadual-rear-wheeldrivemodel,thechoiceofNEC78K0seriesproducedmicrocontrollerasthemasterchip.Firstly,thestatusofresearchanddevelopmentofelectricwheelchairjoystick,andanoverviewoftheelectricwheelchairjoystickrelatedtechnologies.Secondly,itintroducesthebasicprinciplesofelectricwheelchairjoystick,andmaketheappropriatedesign.Third,theanalysisfeaturesHalleffectsensor,thepaperchoseInSblinearHall-effectsensors.Andconstantpressurecontrolmode,designedtocompletethemanipulationsignalacquisitioncircuitry.Then,NECmicrocontroller-basedcontrolchiptocompletethehardwarecircuitdesignhandlecontrollerincludesadisplay,keypad,powerconversion,andthemaincontrollercircuit.Finally,selecttheLINbusprotocolasthecommunicationprotocoljoysticksystem,thepreparationofprogramcontrolcircuitbuzzer,batterypowerdisplay,speedgeardisplay,andcontrolofthemotor.Keywords:Electricwheelchair;handlecontroller;Singlechipmicrocomputer;HalleffectsensorPAGE\*MERGEFORMAT1PAGE\*MERGEFORMATI目录TOC\o"1-3"\h\uHYPERLI
