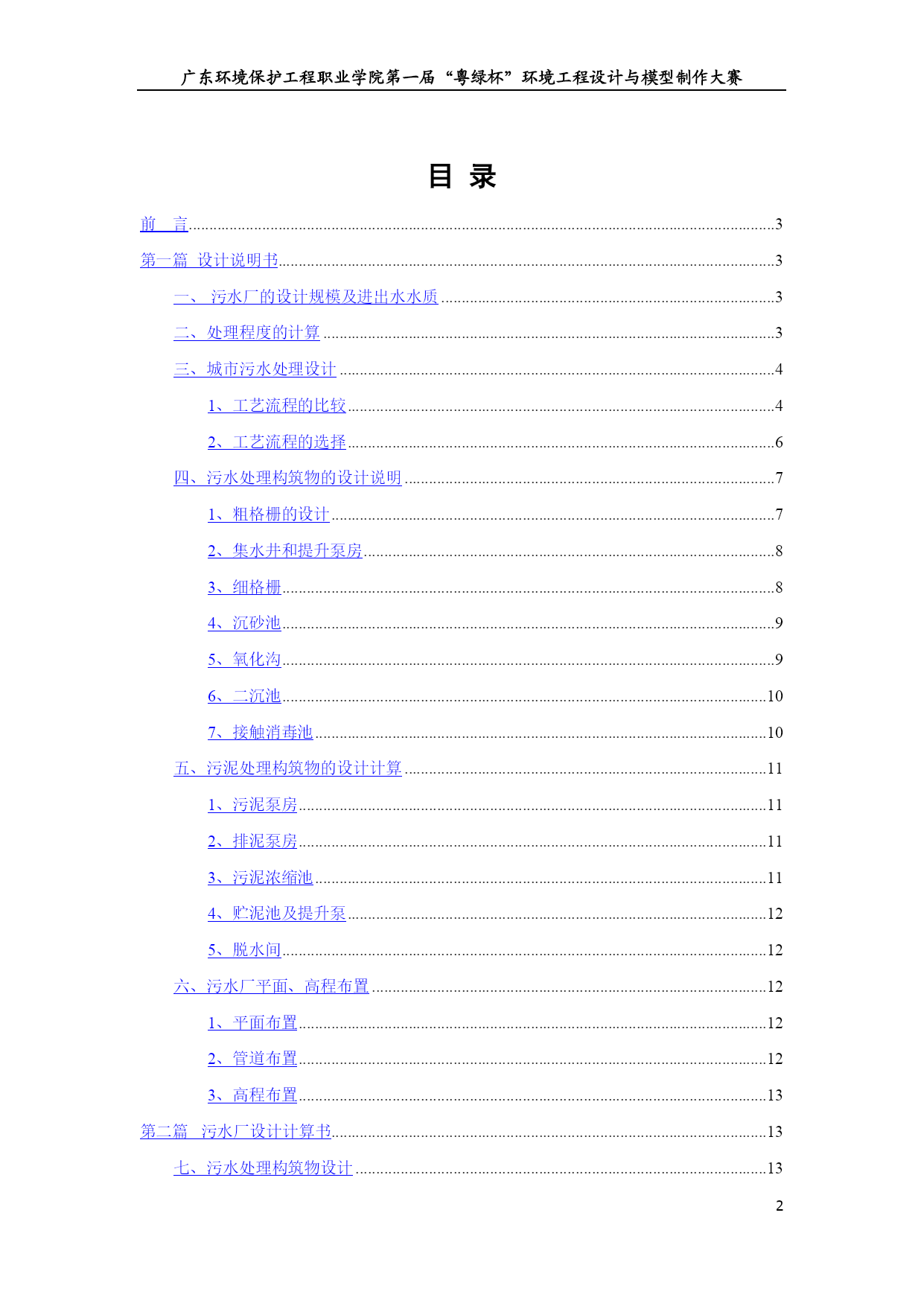

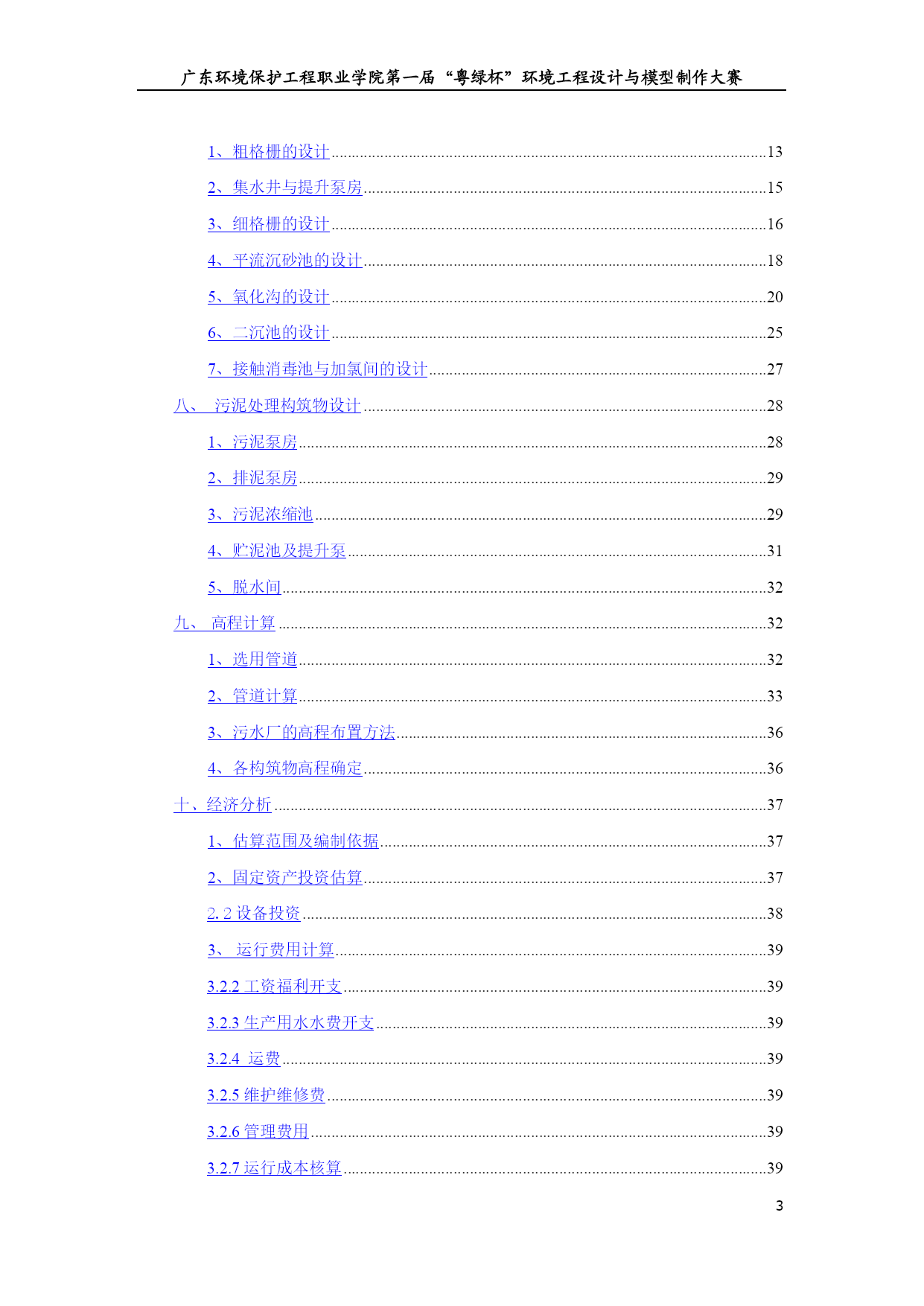

广东环境保护工程职业学院第一届“粤绿杯”环境工程设计与模型制作大赛广东环境保护工程职业学院第一届“粤绿杯”环境工程设计与模型制作大赛城镇生活污水厂处理工艺设计方案摘要本次大赛设计是以相关的资料为依据，设计一座城镇生活污水处理厂，其日处理量为20000m3/dm。由于城市污水的主要成分为有机物,所以本次设计采用了改良型氧化沟工艺。氧化沟，又称循环曝气池，类似活性污泥的延时曝气法，近年来我国中小城市污水处理厂采用这一工艺较多。氧化沟目前常用的有卡鲁塞尔氧化沟、奥贝尔氧化沟、三沟及双沟等交替式氧化沟等几种形式，其中以前两种更为常用。氧化沟的共同特点是污水在循环水池中流动，曝气方式主要采用表曝方式（近年来，也有鼓风曝气方式的氧化沟，也被称作氧化沟池型的普曝，结合了氧化沟及微孔曝气的优点）。改良型氧化沟不设初沉池，处理设施大大简化。氧化沟具有传统活性污泥法的特点，有机物去除率高，也具有脱氮除磷的功能。改良型氧化沟这种高效、简单的特点，适合大、中、小型污水处理。改良型氧化沟内缓慢流动时大量有机物被去除，处理后的水达到国家规定的二级排放标准，允许直接排放入河流和湖泊或用于m。处理后的活性污泥经脱水后可被用作肥料。本次设计在构想中充分考虑了环境效益与经济效益之间的联系,尽量最大限度使两者协调。关键词：改良型氧化沟活性污泥脱氮除磷环境效益TOC\o"1-3"\h\z\u目录HYPERLINK\l"_Toc231711832"前言PAGEREF_Toc231711832\h3HYPERLINK\l"_Toc231711833"第一篇设计说明书PAGEREF_Toc231711833\h3HYPERLINK\l"_Toc231711834"一、污水厂的设计规模及进出水水质PAGEREF_Toc231711834\h3HYPERLINK\l"_Toc231711835"二、处理程度的计算PAGEREF_Toc231711835\h3HYPERLINK\l"_Toc231711836"三、城市污水处理设计PAGEREF_Toc231711836\h4HYPERLINK\l"_Toc231711837"1、工艺流程的比较PAGEREF_Toc231711837\h4HYPERLINK\l"_Toc231711838"2、工艺流程的选择PAGEREF_Toc231711838\h6HYPERLINK\l"_Toc231711839"四、污水处理构筑物的设计说明PAGEREF_Toc231711839\h7HYPERLINK\l"_Toc231711840"1、粗格栅的设计PAGEREF_Toc231711840\h7HYPERLINK\l"_Toc231711841"2、集水井和提升泵房PAGEREF_Toc231711841\h8HYPERLINK\l"_Toc231711842"3、细格栅PAGEREF_Toc231711842\h8HYPERLINK\l"_Toc231711843"4、沉砂池PAGEREF_Toc231711843\h9HYPERLINK\l"_Toc231711844"5、氧化沟PAGEREF_Toc231711844\h9HYPERLINK\l"_Toc231711845"6、二沉池PAGEREF_Toc231711845\h10HYPERLINK\l"_Toc231711846"7、接触消毒池PAGEREF_Toc231711846\h10HYPERLINK\l"_Toc231711847"五、污泥处理构筑物的设计计算PAGEREF_Toc231711847\h11HYPERLINK\l"_Toc231711848"1、污泥泵房PAGEREF_Toc231711848\h11HYPERLINK\l"_Toc231711849"2、排泥泵房PAGEREF_Toc231711849\h11HYPERLINK\l"_Toc231711850"3、污泥浓缩池PAGEREF_Toc231711850\h11HYPERLINK\l"_Toc231711851"4、贮泥池及提升泵PAGEREF_Toc231711851\h12HYPERLINK\l"_Toc231711852"5、脱水间PAGEREF_Toc231711852\h12HYPERLINK\l"_Toc2317
