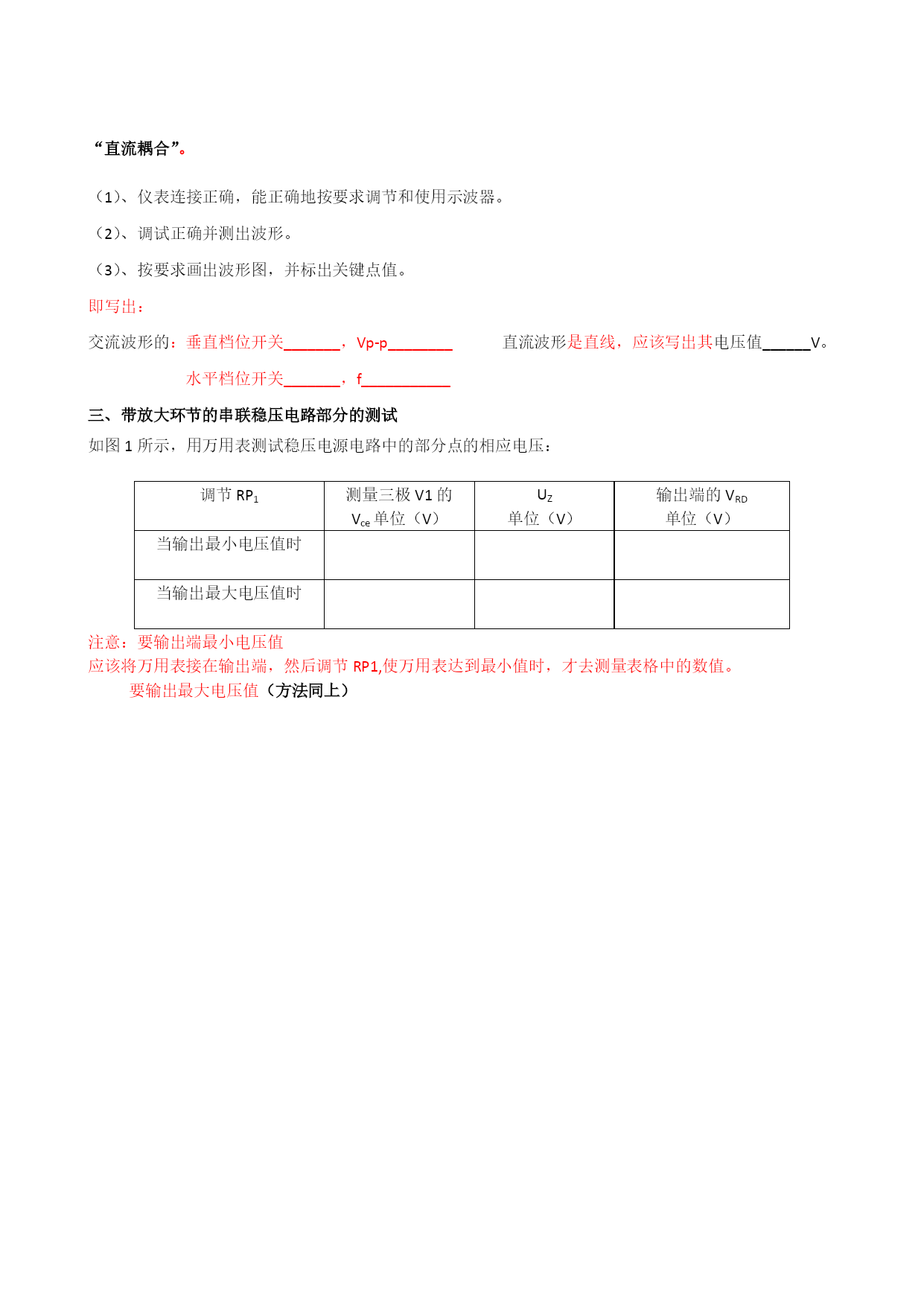

R16.8KR21KR3100R4560Vz2CW54V23DG6V13DD15C1470u/25VC2220uRp15004×IN4007P220VP12VRp21KR4560R6200R5100GNDcebABDCEGcbeFRT图SEQ图\*ARABIC1带放大环节的串联稳压电路图一、连接线路前的测试用万用表测试电路中整流二极管的正向电阻_______和反向电阻________。（正向电阻小，反向电阻大）用万用表测试电路中稳压二极管的正向电阻_______和反向电阻________。（正向电阻大，反向电阻小）备注：在测量电路中的电阻时，是不能通电的。用万用表直接在挂箱上测试。这个题如果用数字万用表测不出来，就改用机械万用表依实验内容选择挂箱并连接线路媛媛老师先讲解一下该电路的两大组成部分：一部分是单向桥式整流滤波电路的测试；另一部分是带放大环节的串联稳压电路部分。二、单向桥式整流滤波电路的测试1、用万用表测量单向桥式电路中所指定端的电压：（1）用万用表测出AB两端的电压：______________V，属于交流或是直流电______。（2）用万用表测出CD两端的电压：______________V，属于交流或是直流电______。2、用示波器检测：AB两端和CD两端的波形，并按一定比例在图2中画出其波形图。图SEQ图\*ARABIC2注意：AB端是交流电，示波器的选择要选“交流耦合”；CD端是整流滤波后的直流电，示波器要选择“直流耦合”。（1）、仪表连接正确，能正确地按要求调节和使用示波器。（2）、调试正确并测出波形。（3）、按要求画出波形图，并标出关键点值。即写出：交流波形的：垂直档位开关_______，Vp-p________直流波形是直线，应该写出其电压值______V。水平档位开关_______，f___________三、带放大环节的串联稳压电路部分的测试如图1所示，用万用表测试稳压电源电路中的部分点的相应电压：调节RP1测量三极V1的Vce单位（V）UZ单位（V）输出端的VRD单位（V）当输出最小电压值时当输出最大电压值时注意：要输出端最小电压值应该将万用表接在输出端，然后调节RP1,使万用表达到最小值时，才去测量表格中的数值。要输出最大电压值（方法同上）
