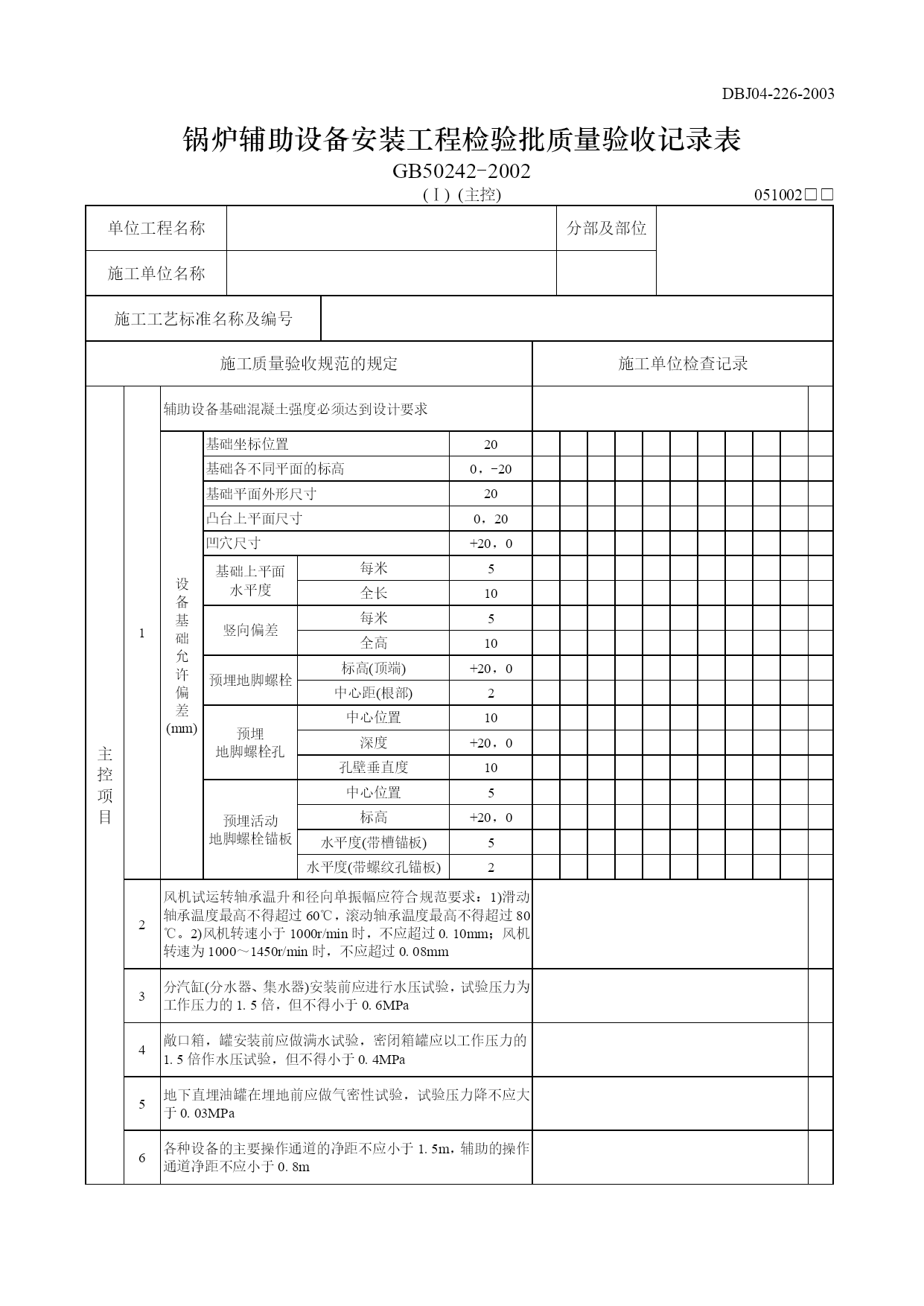

DBJ04-226-2003DBJ04-226-2003锅炉辅助设备安装工程检验批质量验收记录表GB50242-2002(Ⅰ)(主控)051002□□单位工程名称分部及部位施工单位名称施工工艺标准名称及编号施工质量验收规范的规定施工单位检查记录主控项目1辅助设备基础混凝土强度必须达到设计要求设备基础允许偏差(mm)基础坐标位置20基础各不同平面的标高0，-20基础平面外形尺寸20凸台上平面尺寸0，20凹穴尺寸+20，0基础上平面水平度每米5全长10竖向偏差每米5全高10预埋地脚螺栓标高(顶端)+20，0中心距(根部)2预埋地脚螺栓孔中心位置10深度+20，0孔壁垂直度10预埋活动地脚螺栓锚板中心位置5标高+20，0水平度(带槽锚板)5水平度(带螺纹孔锚板)22风机试运转轴承温升和径向单振幅应符合规范要求：1)滑动轴承温度最高不得超过60℃，滚动轴承温度最高不得超过80℃。2)风机转速小于1000r/min时，不应超过0.10mm；风机转速为1000～1450r/min时，不应超过0.08mm3分汽缸(分水器、集水器)安装前应进行水压试验，试验压力为工作压力的1.5倍，但不得小于0.6MPa4敞口箱，罐安装前应做满水试验，密闭箱罐应以工作压力的1.5倍作水压试验，但不得小于0.4MPa5地下直埋油罐在埋地前应做气密性试验，试验压力降不应大于0.03MPa6各种设备的主要操作通道的净距不应小于1.5m，辅助的操作通道净距不应小于0.8m说明(Ⅰ)(主控)051002主控项目：1.全数检查。检验方法：混凝土强度应检查抽样试块强度报告。允许偏差用经纬仪、水准仪、拉线、吊线、尺量检查。2.检查数量：全数检查。检验方法：1)用温度计检查。检查单机试运转温升记录。2)用测振仪表检查，检查风机运转记录。3.检查数量：全数检查。检验方法：试验压力下10min内无压降，无渗漏。检查水压试验报告。4.检查数量：全数检查。检验方法：满水试验满水后静置24h不渗不漏；水压试验在试验压力下10min内无压降，不渗不漏。检查满水试验报告和水压试验报告。5.检查数量：全数检查。检验方法：试验压力下观察30min不渗、不漏，检查试验报告。6.检查数量：全数检查。检验方法：尺量检查锅炉辅助设备安装工程检验批质量验收记录表GB50242-2002(Ⅰ)(一般)051002□□单位工程名称分部及部位施工单位名称项目经理施工工艺标准名称及编号施工质量验收规范的规定施工单位检查记录一般项目1单斗式提升机安装应符合规范规定。①导轨的间距偏差不大于2mm；②垂直式导轨的垂直度偏差不大于1‰；倾斜式导轨的倾斜度偏差不大于2‰；③料斗的吊点与料斗垂心在同一垂线上，重合度偏差不大于10mm；④行程开关位置应准确，料斗运行平稳，翻转灵活2安装锅炉送、引风机，转动应灵活无卡碰现象；送、引风机的传动部位，应设置安全防护装置3手摇泵安装应垂直，泵中心距地面800mm。注水器安装高度，中心距地面为1～1.2m4水泵安装的外观质量检查：泵壳不应有裂纹，砂眼及凹凸不平等缺陷;多级泵的平衡管路应无损伤或折陷现象；蒸汽往复泵的主要部件、活塞及活动轴必须灵活。水泵试运转，叶轮与泵壳不应相碰，进、出口部位的阀门应灵活。轴承温升应符合产品说明书的要求5除尘器安装应平稳牢固，位置和进、出口方向应正确6热力除氧器和真空除氧器的排汽管应通向室外，直接排入大气7软化水设备罐体的视镜应布置在便于观察的方向。树脂装填的高度应按设备说明书要求进行8安装允许偏差(mm)送、引风机坐标10标高±5各种静置设备坐标15标高±5垂直度(每m)2离心式水泵泵体水平度(每m)0.1联轴器同心度轴向倾斜(每m)0.8径向位移0.1施工单位检查结果施工班组长：专业施工员：项目专业质检员：年月日监理(建设)单位验收结论专业监理工程师：(建设单位项目专业技术负责人)年月日说明(Ⅰ)(一般)051002一般项目：1.检查数量：全数检查。检验方法：吊线坠、拉线及尺量检查。2.检查数量：全数检查。检验方法：观察和启动检查。3.检查数量：全数检查。检验方法：吊线和尺量检查。4.检查数量：全数检查。检验方法：观察和启动检查；通电、操作和测温检查。检查水泵单机试运转记录。5.检查数量：全数检查。检验方法：观察检查。烟管与引风机连接时应采用软接头，不得将烟管重量压在风机上。6.检查数量：全数检查。检验方法：观察检查。7.检查数量：全数检查。检验方法：对照说明书；观察检查。8.检查数量：送、引风机、水泵、机械除尘器和各种容器、箱、罐等设备全数检查。检
