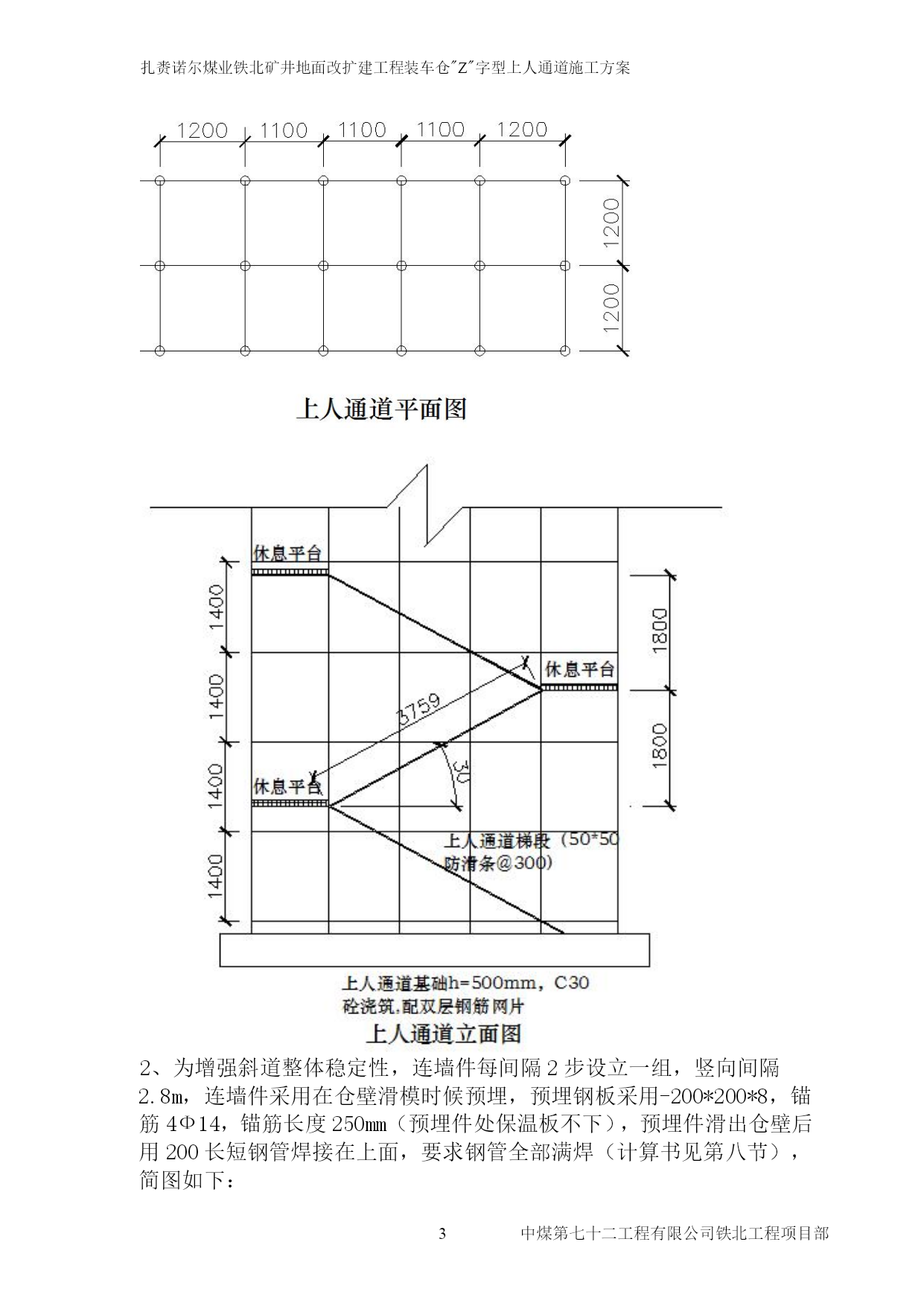

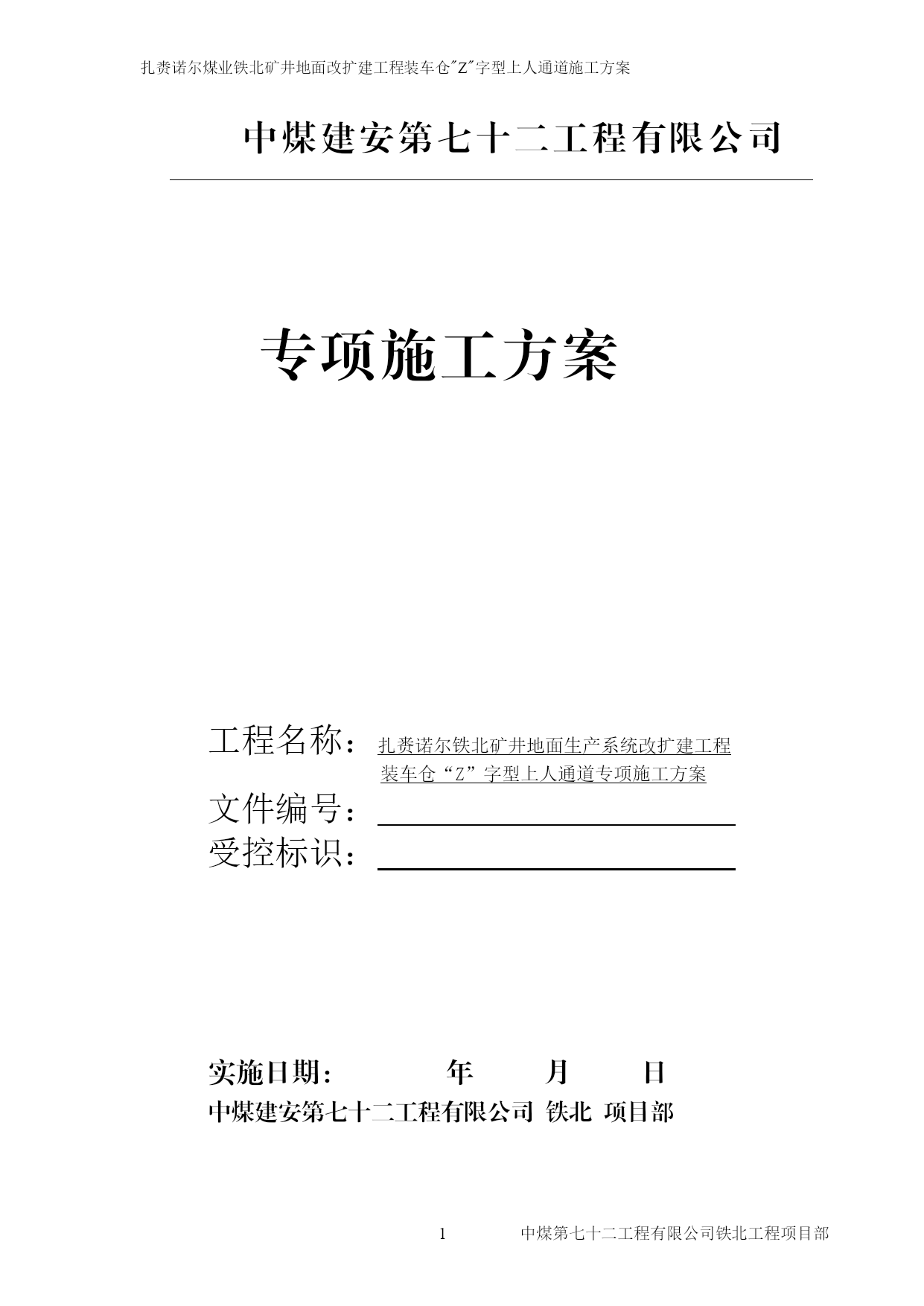

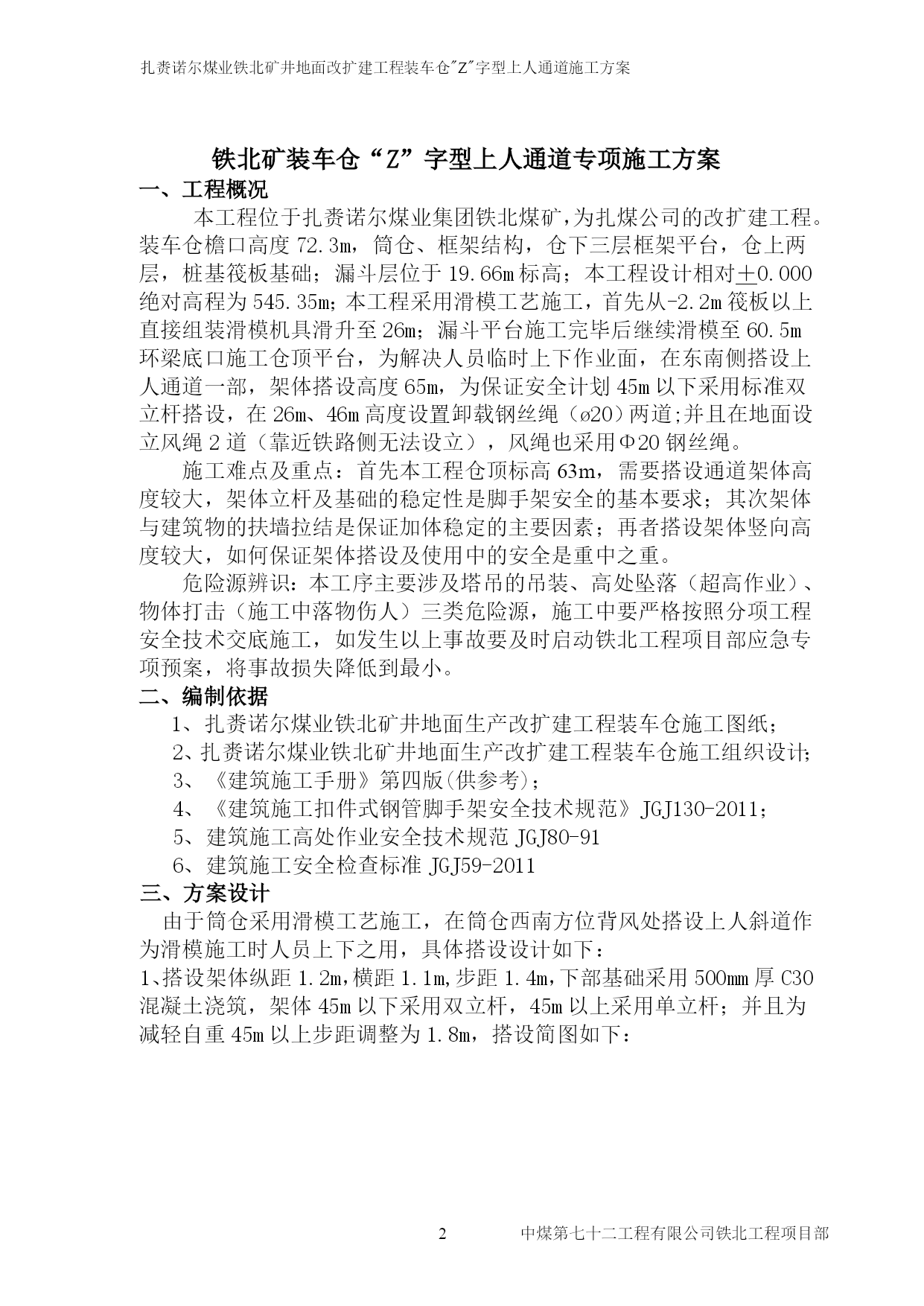

扎赉诺尔煤业铁北矿井地面改扩建工程装车仓"Z"字型上人通道施工方案PAGE\*Arabic\*MERGEFORMAT2PAGE\*Arabic\*MERGEFORMAT19中煤第七十二工程有限公司铁北工程项目部中煤建安第七十二工程有限公司专项施工方案工程名称：扎赉诺尔铁北矿井地面生产系统改扩建工程装车仓“Z”字型上人通道专项施工方案文件编号：受控标识：实施日期：年月日中煤建安第七十二工程有限公司铁北项目部铁北矿装车仓“Z”字型上人通道专项施工方案一、工程概况本工程位于扎赉诺尔煤业集团铁北煤矿，为扎煤公司的改扩建工程。装车仓檐口高度72.3m，筒仓、框架结构，仓下三层框架平台，仓上两层，桩基筏板基础；漏斗层位于19.66m标高；本工程设计相对＋0.000绝对高程为545.35m；本工程采用滑模工艺施工，首先从-2.2m筏板以上直接组装滑模机具滑升至26m；漏斗平台施工完毕后继续滑模至60.5m环梁底口施工仓顶平台，为解决人员临时上下作业面，在东南侧搭设上人通道一部，架体搭设高度65m，为保证安全计划45m以下采用标准双立杆搭设，在26m、46m高度设置卸载钢丝绳（ø20）两道;并且在地面设立风绳2道（靠近铁路侧无法设立），风绳也采用Φ20钢丝绳。施工难点及重点：首先本工程仓顶标高63m，需要搭设通道架体高度较大，架体立杆及基础的稳定性是脚手架安全的基本要求；其次架体与建筑物的扶墙拉结是保证加体稳定的主要因素；再者搭设架体竖向高度较大，如何保证架体搭设及使用中的安全是重中之重。危险源辨识：本工序主要涉及塔吊的吊装、高处坠落（超高作业）、物体打击（施工中落物伤人）三类危险源，施工中要严格按照分项工程安全技术交底施工，如发生以上事故要及时启动铁北工程项目部应急专项预案，将事故损失降低到最小。二、编制依据1、扎赉诺尔煤业铁北矿井地面生产改扩建工程装车仓施工图纸；2、扎赉诺尔煤业铁北矿井地面生产改扩建工程装车仓施工组织设计；3、《建筑施工手册》第四版(供参考)；4、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011；5、建筑施工高处作业安全技术规范JGJ80-916、建筑施工安全检查标准JGJ59-2011三、方案设计由于筒仓采用滑模工艺施工，在筒仓西南方位背风处搭设上人斜道作为滑模施工时人员上下之用，具体搭设设计如下：1、搭设架体纵距1.2m，横距1.1m,步距1.4m，下部基础采用500mm厚C30混凝土浇筑，架体45m以下采用双立杆，45m以上采用单立杆；并且为减轻自重45m以上步距调整为1.8m，搭设简图如下：2、为增强斜道整体稳定性，连墙件每间隔2步设立一组，竖向间隔2.8m，连墙件采用在仓壁滑模时候预埋，预埋钢板采用-200*200*8，锚筋4Ф14，锚筋长度250mm（预埋件处保温板不下），预埋件滑出仓壁后用200长短钢管焊接在上面，要求钢管全部满焊（计算书见第八节），简图如下：连墙件平面布置图如下：3、为减轻立杆竖向荷载，在26m、46m高度设置卸载槽钢（【16a）两道，卸载槽钢做成塔吊扶墙样式，用Ø20钢丝绳卸载在槽钢上，卸载钢丝绳在筒仓33.4m、53.1m标高，卸载钢丝绳上口滑模时候预埋Ø25圆钢拉环，滑模滑出来时候凿出来上好绳扣，用吊架将钢丝绳甩下来，槽钢与斜道连接处用钢管与斜道立杆抱牢固，上口上3个防滑扣件。为增加斜道整体稳定性在46m标高设置风绳两道，风绳也采用Ø20钢丝绳。简图如下：卸载槽钢平面简图如下：卸载槽钢立面简图如下：四、施工准备及搭设进度安排1、施工条件：首层滑模平台组装的时候即可进行上人通道的搭设，上人通道需让出滑模平台外圈宽度。2、材料准备钢管：Φ48*3.5mm钢管，其质量符合Q235-A级钢规定，规格采用6m、4.5m、5m、2.5m、1.2m钢管。扣件：扣件采用可锻铸铁制作的扣件，螺栓拧紧扭力矩达40-65N.m时不发生破坏。脚手板：木跳板，规格为4000m*250mm*50mm。工具准备及防护用品：扳手、钳子、安全带、工具套、安全网等提前准备完毕。3、通道搭设高度65m，最高斜道入口与仓顶连接。4、通道搭设根据主体施工进度安排，和滑模平台同步施工，滑模高度滑出后的通道口要及时用钢管封堵，且挂好安全网。五、施工工艺1、通道脚手架基础尽量搭设在原土上，局部在回填土上部分采用碎石土回填夯实，压实系数达到0.94以上，分层夯实；搭设前浇筑C30混凝土基础500mm厚，基础内配置Ф25@200钢筋网片，宽度以宽出每边外立杆500mm为准；搭设时候立杆底部铺设[20a槽钢，槽钢沿纵距方向铺设；为增加立杆底部抗弯强
