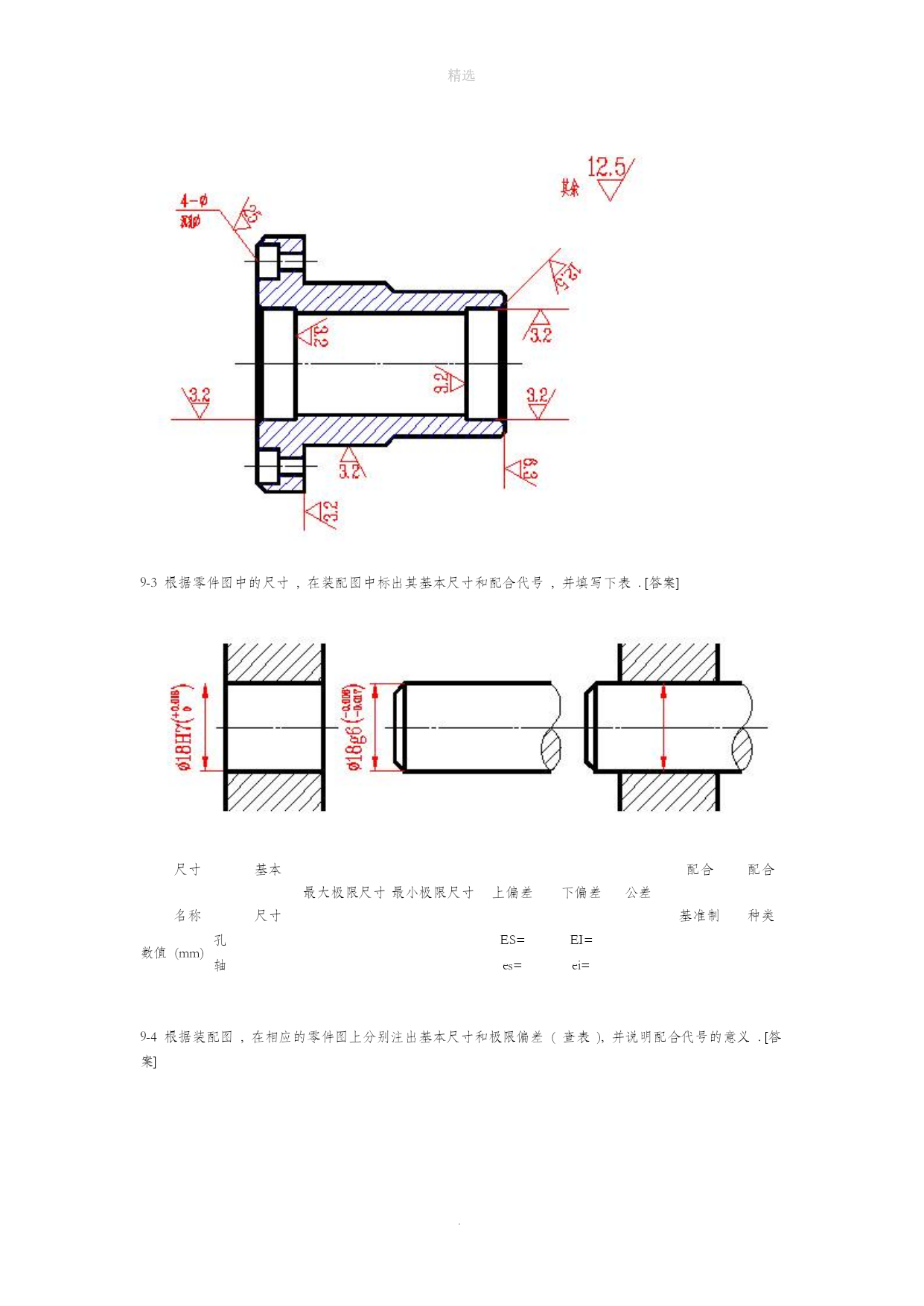

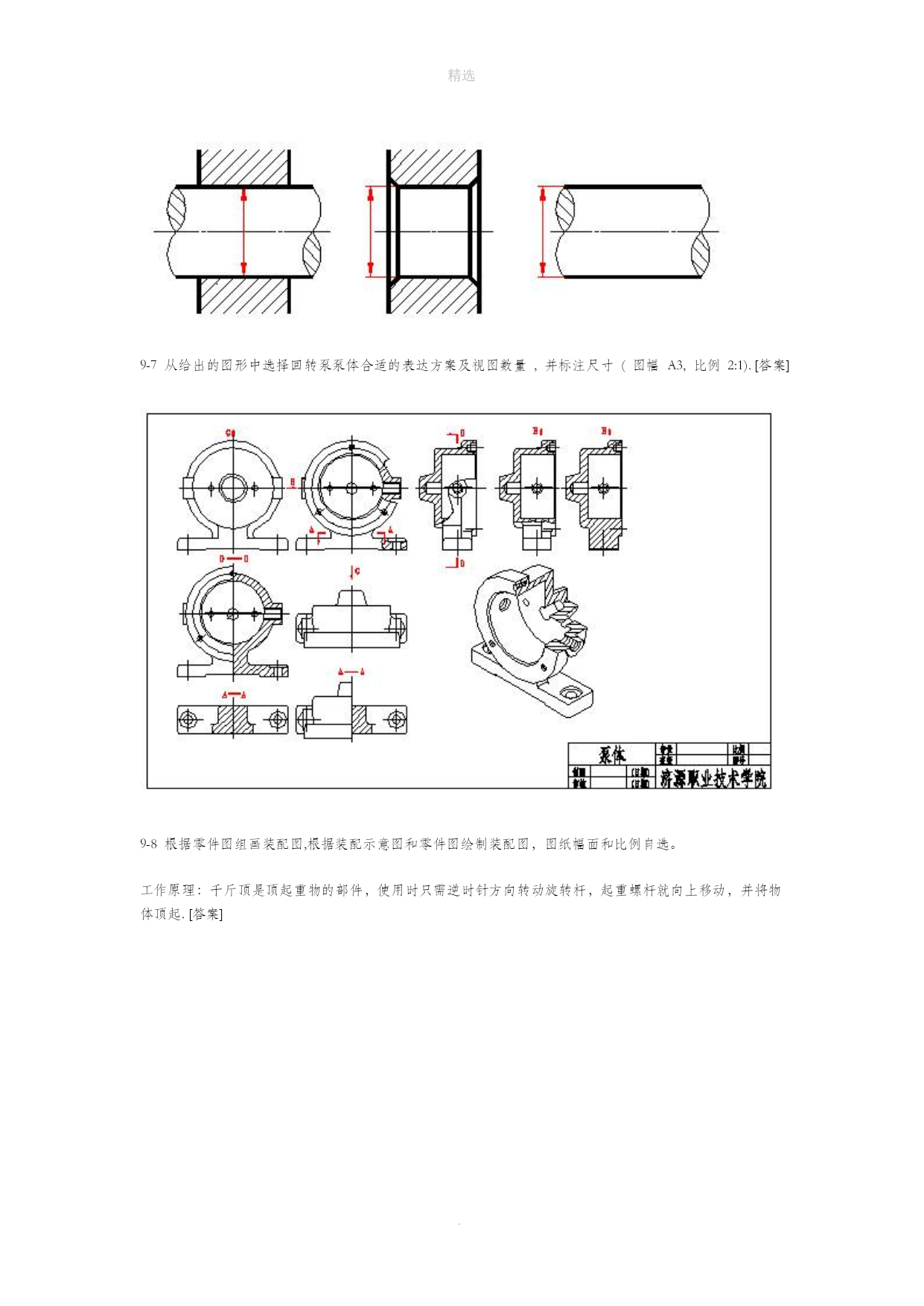

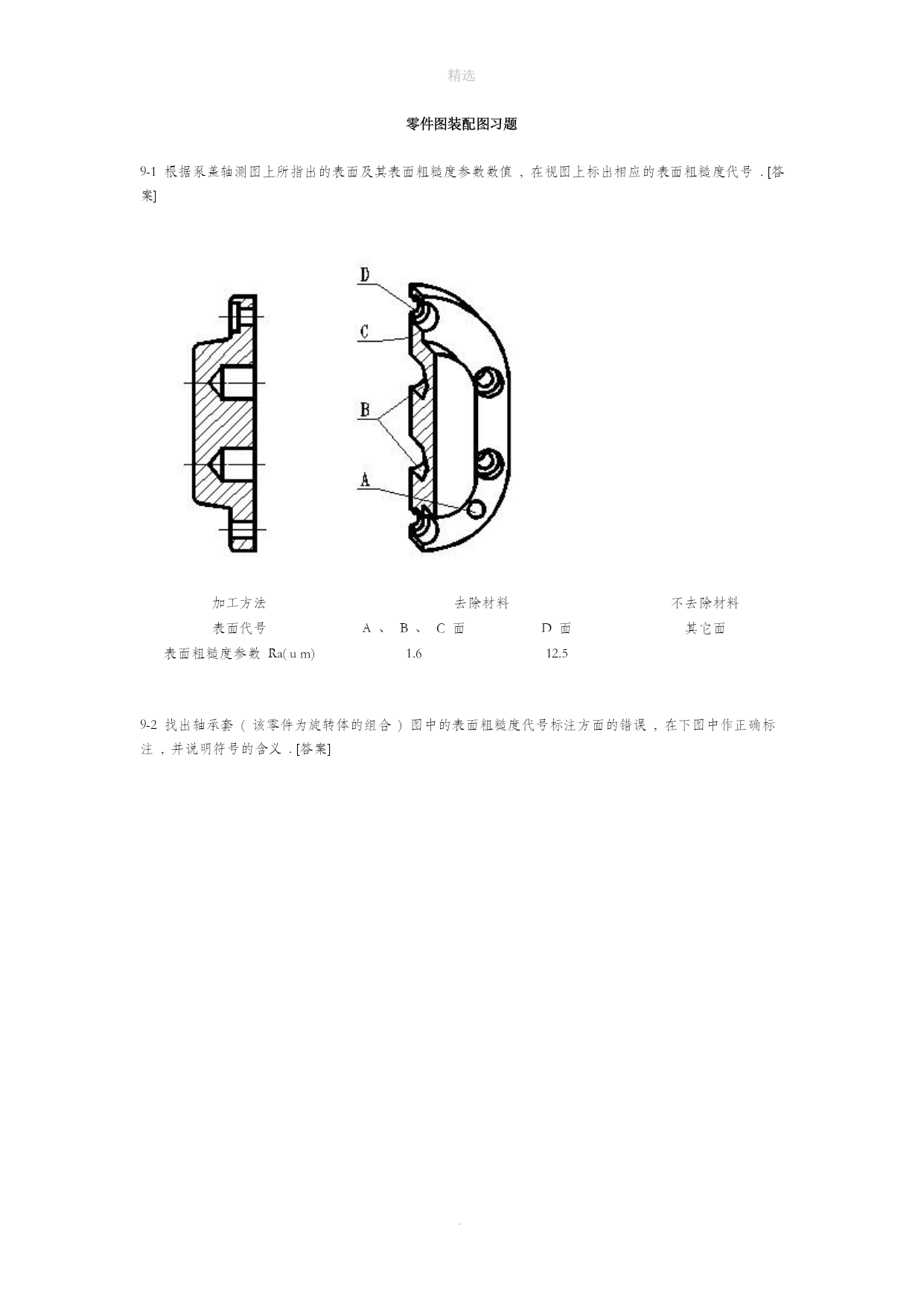

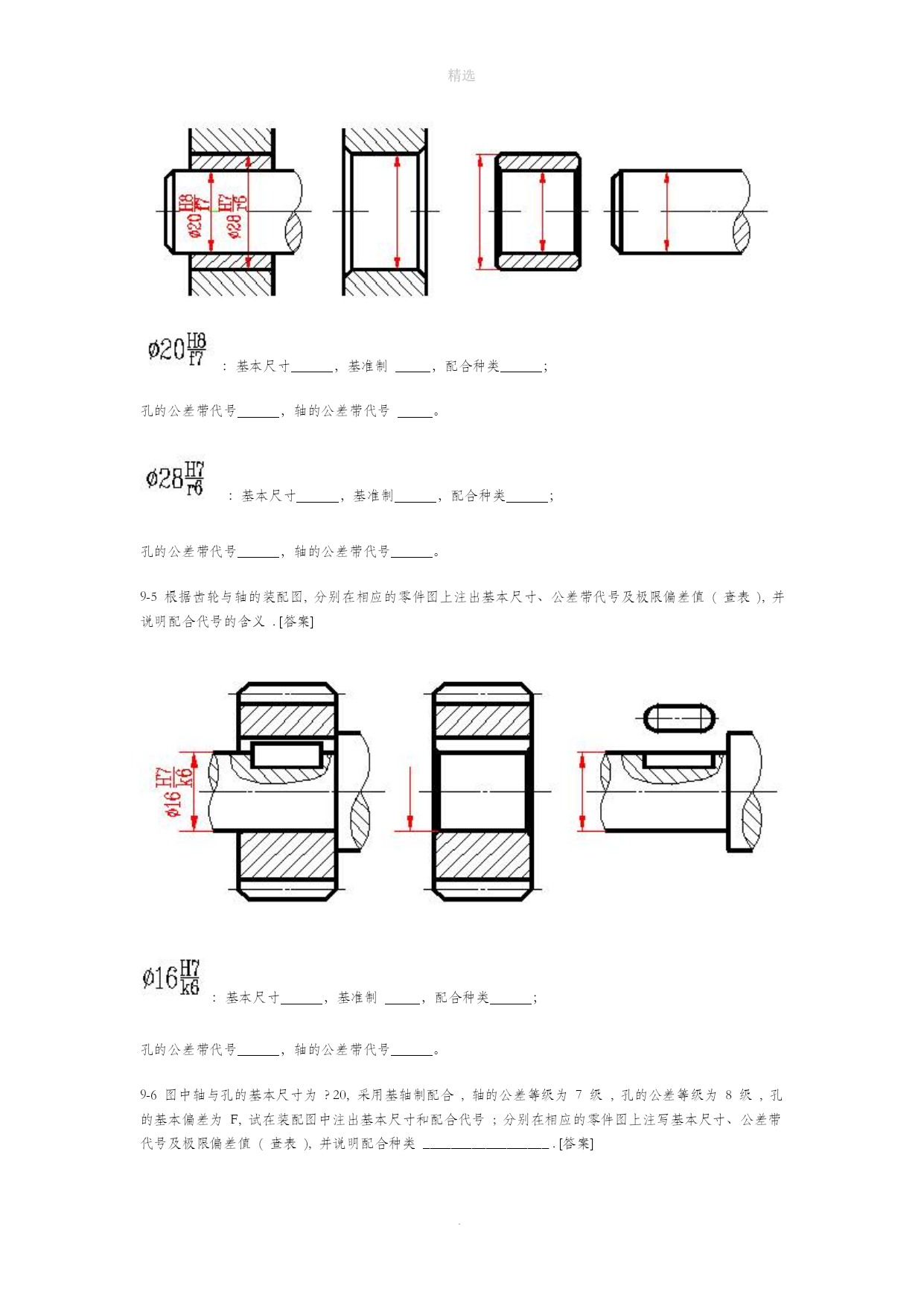

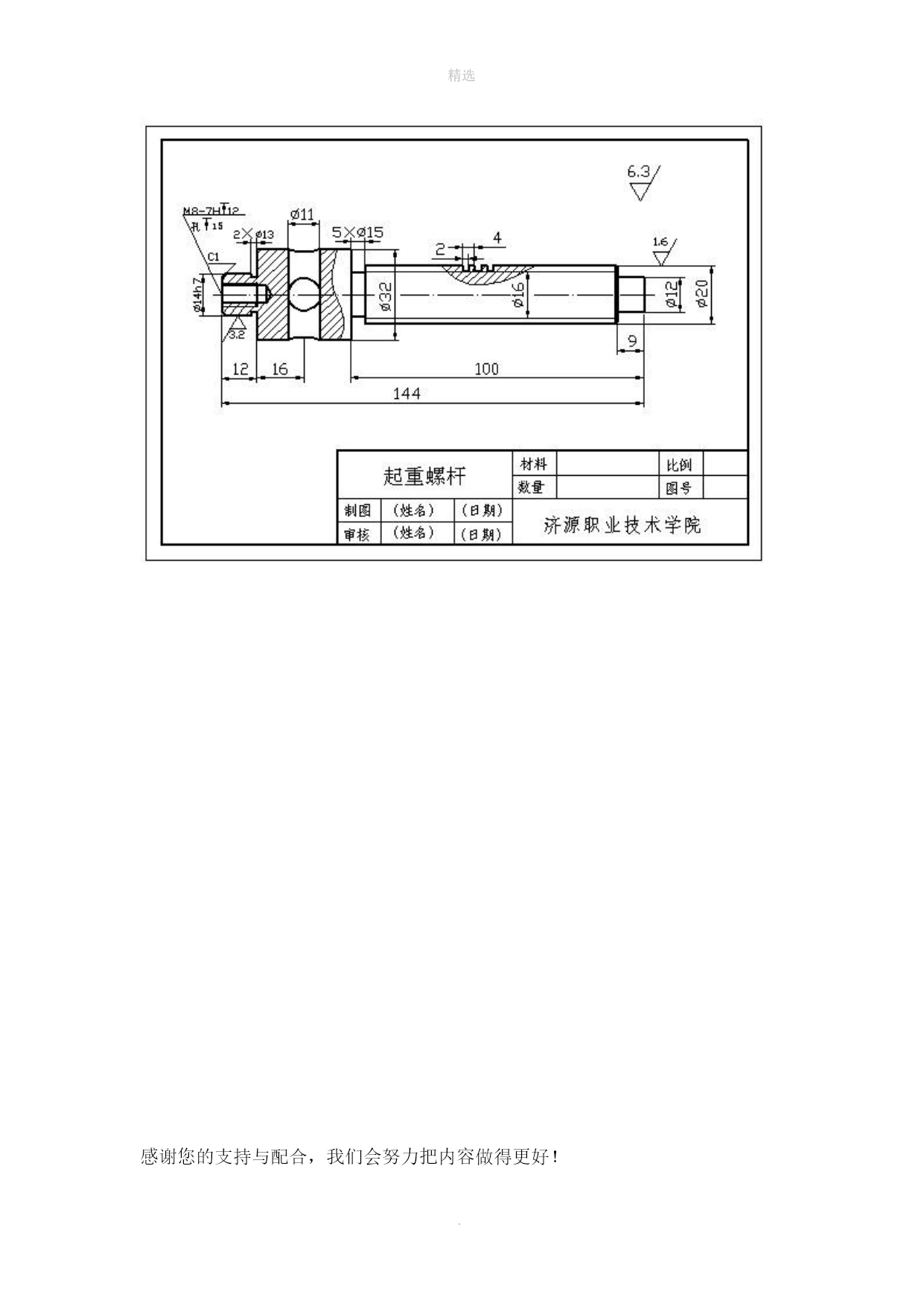

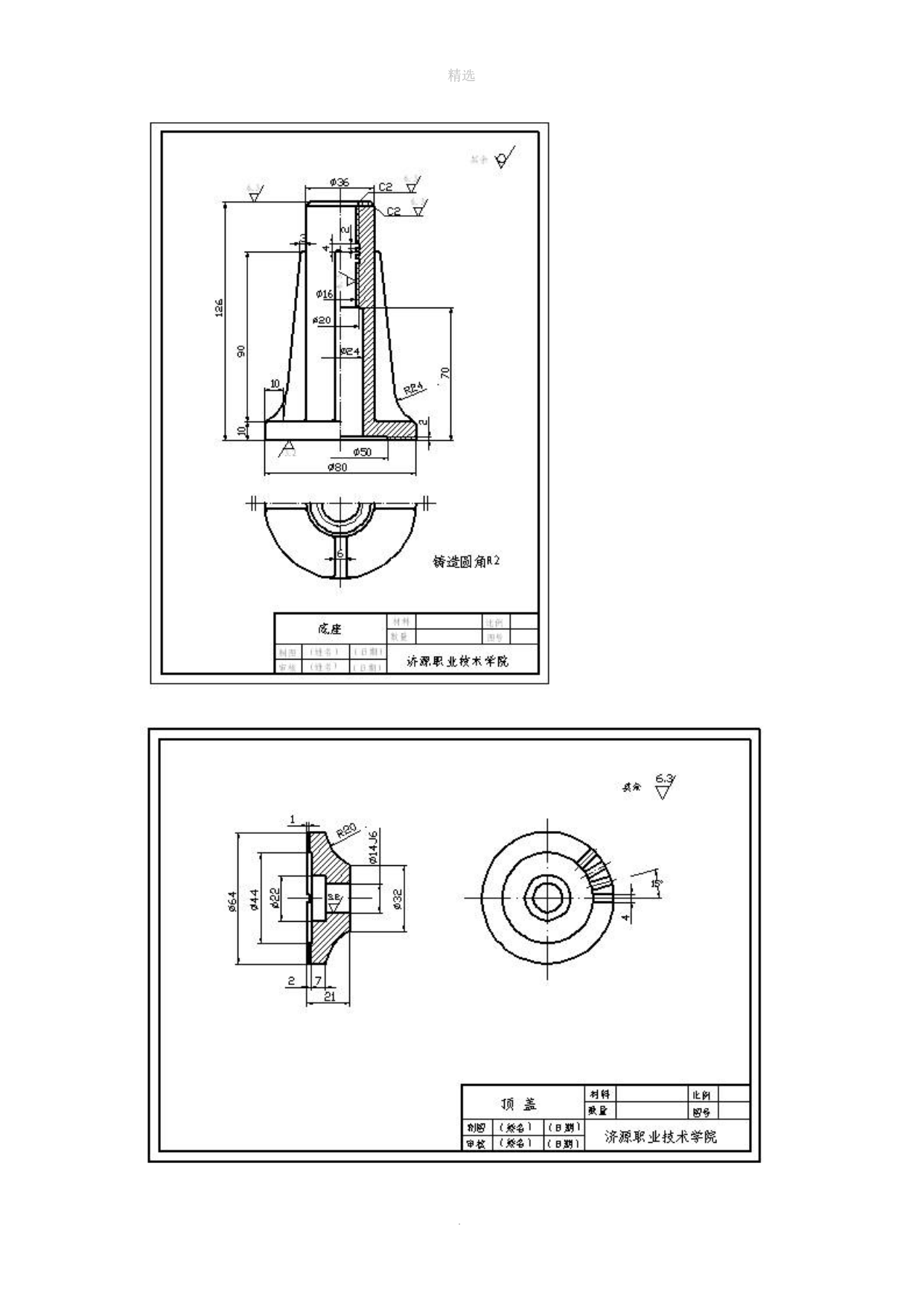

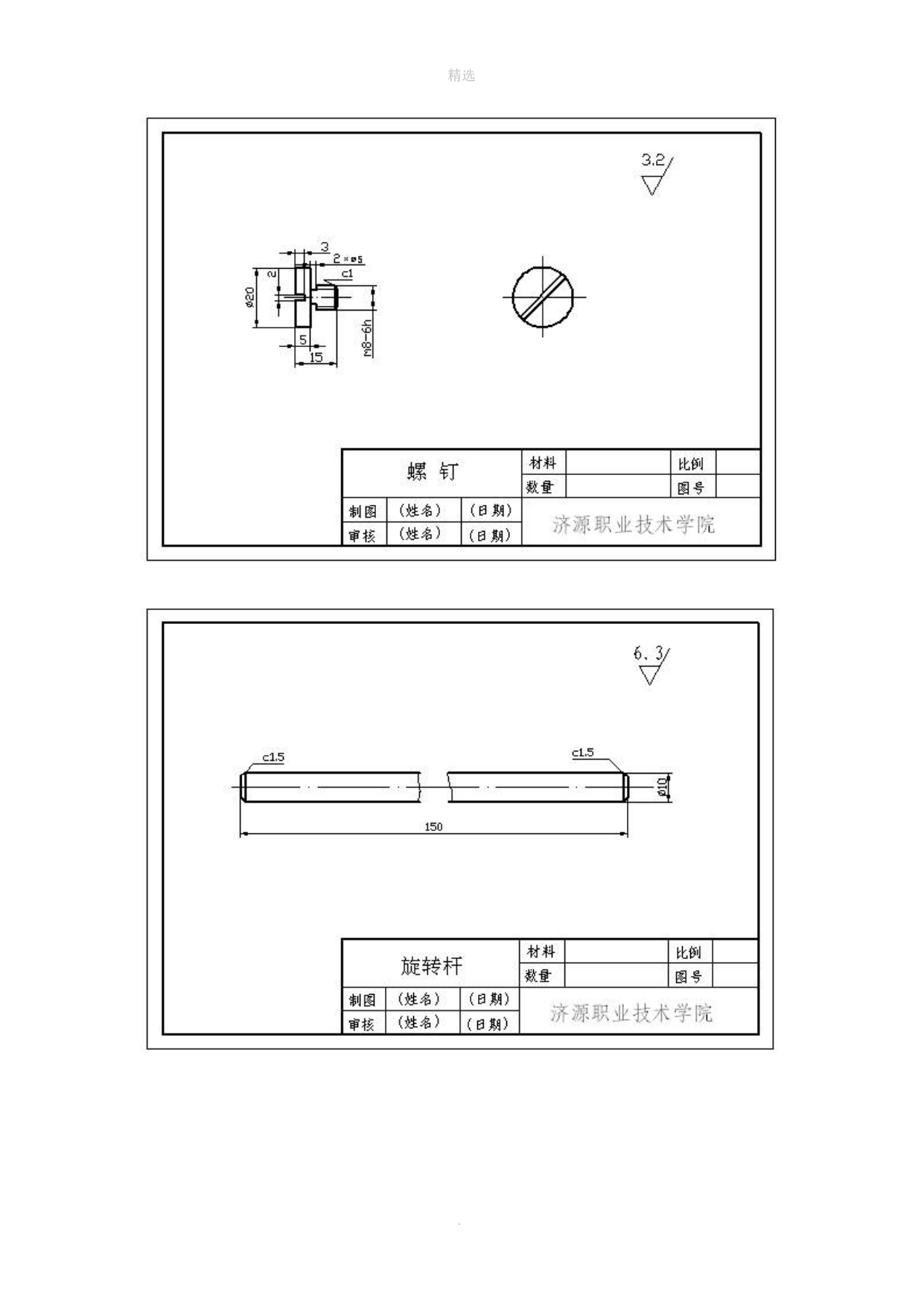

精选精选..精选.零件图装配图习题9-1根据泵盖轴测图上所指出的表面及其表面粗糙度参数数值,在视图上标出相应的表面粗糙度代号.[HYPERLINK"http://www.jyvtc.com/jpkc/jd/page/jxzy/da/09.asp"\l"1"\t"_blank"答案]加工方法去除材料不去除材料表面代号A、B、C面D面其它面表面粗糙度参数Ra(um)1.612.59-2找出轴承套(该零件为旋转体的组合)图中的表面粗糙度代号标注方面的错误,在下图中作正确标注,并说明符号的含义.[HYPERLINK"http://www.jyvtc.com/jpkc/jd/page/jxzy/da/09.asp"\l"2"\t"_blank"答案]精选精选..精选.9-3根据零件图中的尺寸,在装配图中标出其基本尺寸和配合代号,并填写下表.[HYPERLINK"http://www.jyvtc.com/jpkc/jd/page/jxzy/da/09.asp"\l"3"\t"_blank"答案]尺寸名称基本尺寸最大极限尺寸最小极限尺寸上偏差下偏差公差配合基准制配合种类数值(mm)孔ES=EI=轴es=ei=9-4根据装配图,在相应的零件图上分别注出基本尺寸和极限偏差(查表),并说明配合代号的意义.[HYPERLINK"http://www.jyvtc.com/jpkc/jd/page/jxzy/da/09.asp"\l"4"\t"_blank"答案]精选精选..精选.：基本尺寸，基准制，配合种类；孔的公差带代号，轴的公差带代号。：基本尺寸，基准制，配合种类；孔的公差带代号，轴的公差带代号。9-5根据齿轮与轴的装配图,分别在相应的零件图上注出基本尺寸、公差带代号及极限偏差值(查表),并说明配合代号的含义.[HYPERLINK"http://www.jyvtc.com/jpkc/jd/page/jxzy/da/09.asp"\l"5"\t"_blank"答案]：基本尺寸，基准制，配合种类；孔的公差带代号，轴的公差带代号。9-6图中轴与孔的基本尺寸为?20,采用基轴制配合,轴的公差等级为7级,孔的公差等级为8级,孔的基本偏差为F,试在装配图中注出基本尺寸和配合代号;分别在相应的零件图上注写基本尺寸、公差带代号及极限偏差值(查表),并说明配合种类__________________.[HYPERLINK"http://www.jyvtc.com/jpkc/jd/page/jxzy/da/09.asp"\l"6"\t"_blank"答案]精选精选..精选.9-7从给出的图形中选择回转泵泵体合适的表达方案及视图数量,并标注尺寸(图幅A3,比例2:1).[HYPERLINK"http://www.jyvtc.com/jpkc/jd/page/jxzy/da/09.asp"\l"7"\t"_blank"答案]9-8根据零件图组画装配图,根据装配示意图和零件图绘制装配图，图纸幅面和比例自选。工作原理：千斤顶是顶起重物的部件，使用时只需逆时针方向转动旋转杆，起重螺杆就向上移动，并将物体顶起.[HYPERLINK"http://www.jyvtc.com/jpkc/jd/page/jxzy/da/09.asp"\l"8"\t"_blank"答案]精选精选..精选.精选精选..精选.精选精选..精选.感谢您的支持与配合，我们会努力把内容做得更好！
