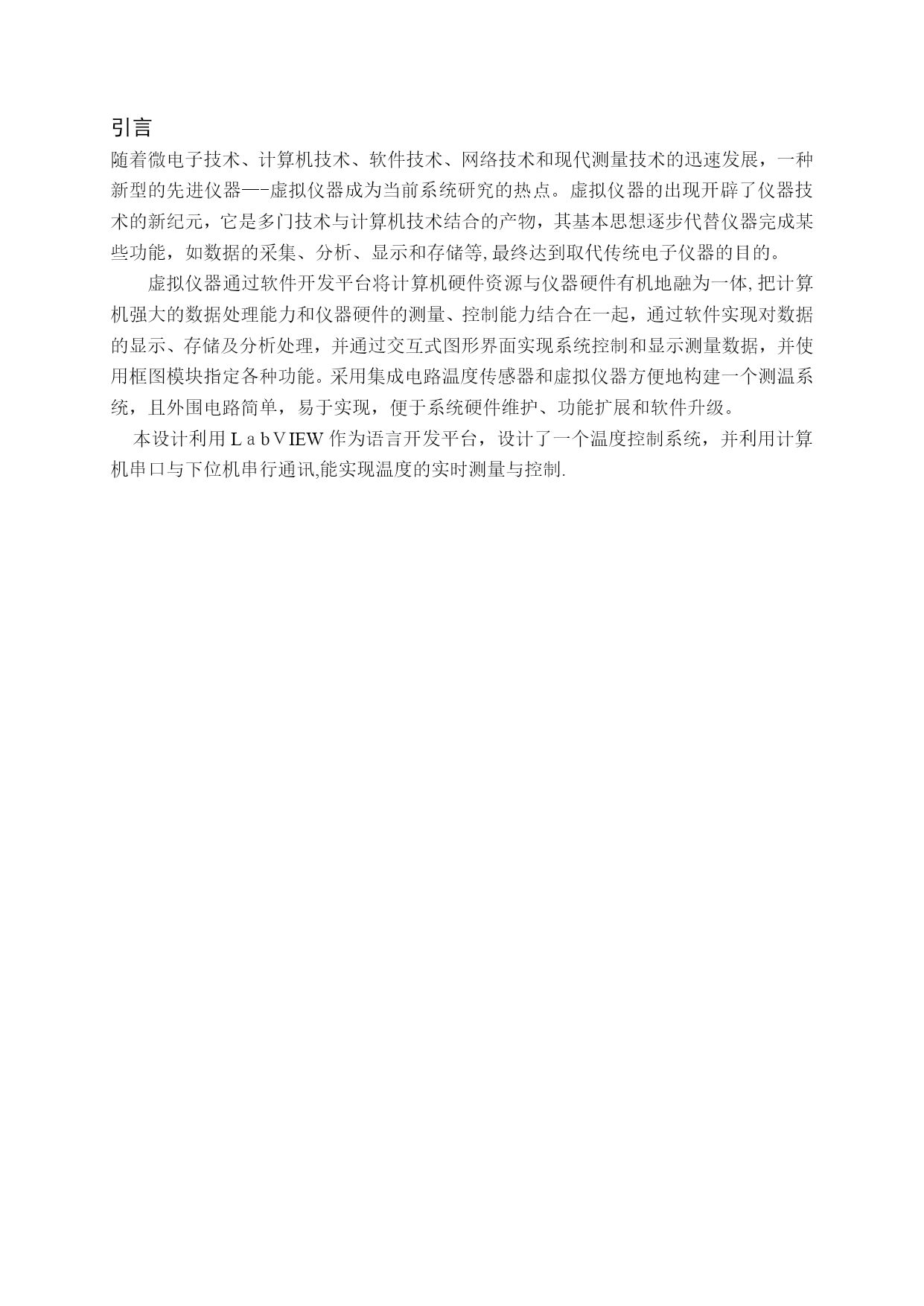

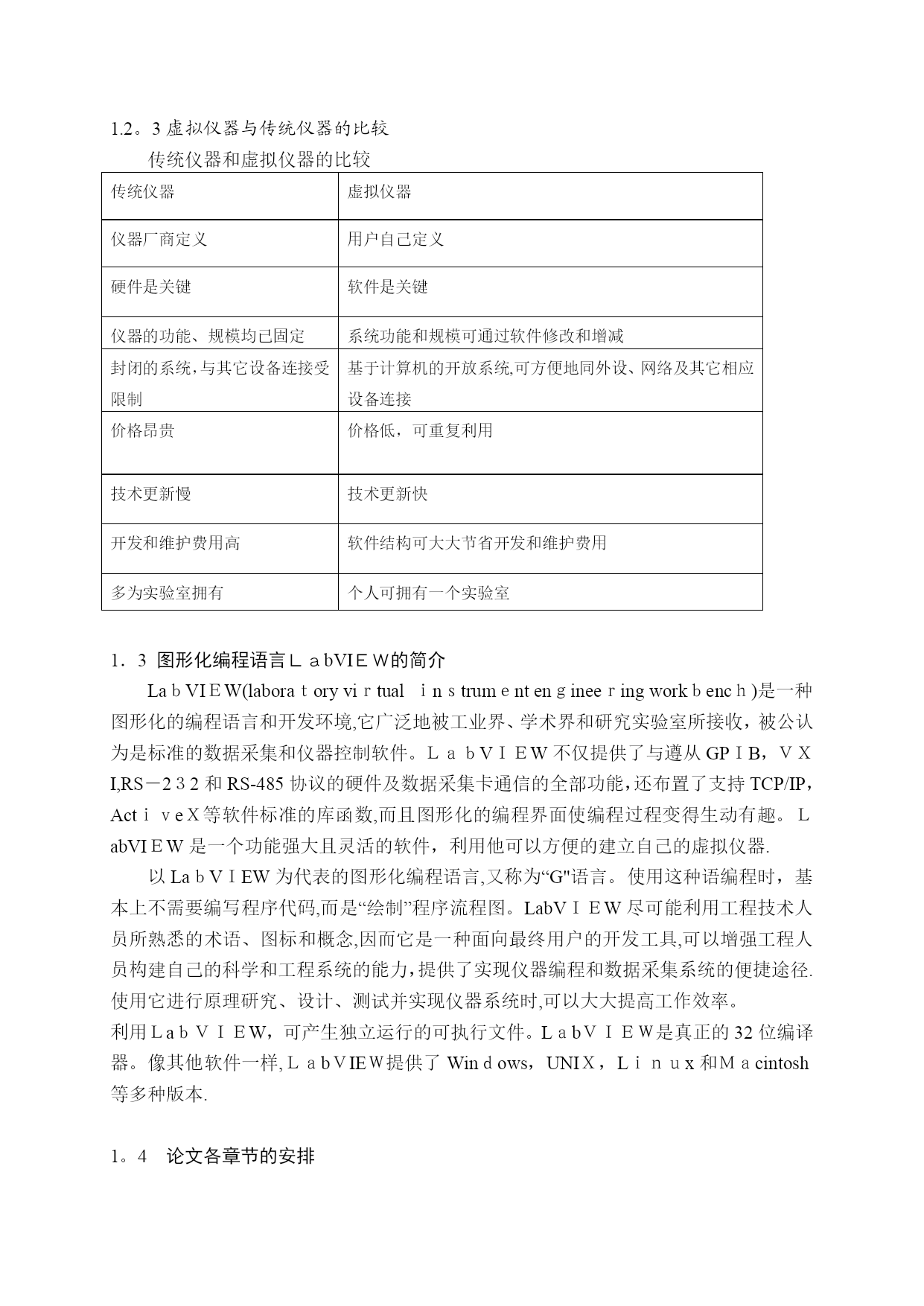

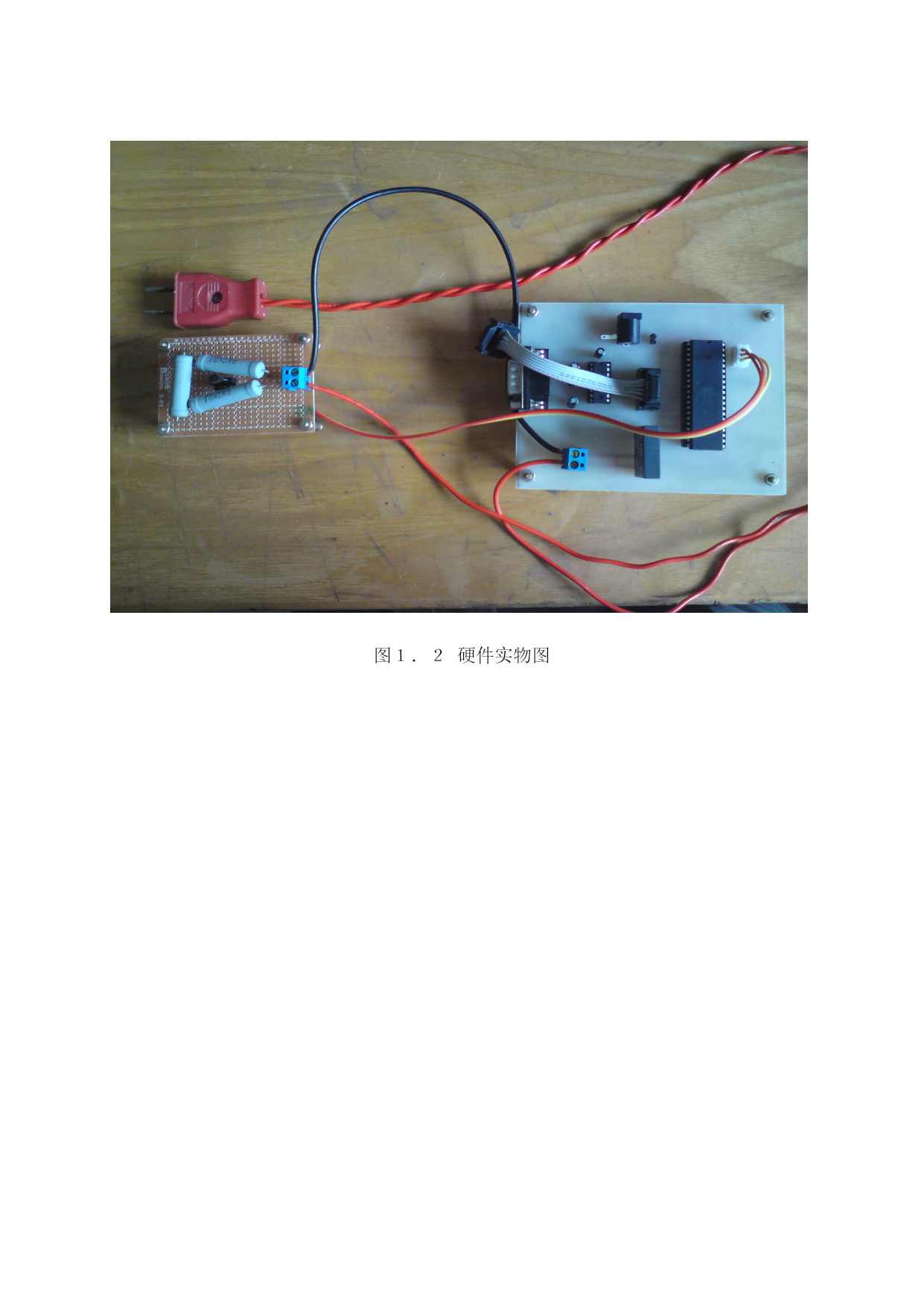

基于LabVIEW的温度控制系统设计【实用文档】doc文档可直接使用可编辑，欢迎下载引言随着微电子技术、计算机技术、软件技术、网络技术和现代测量技术的迅速发展，一种新型的先进仪器—-虚拟仪器成为当前系统研究的热点。虚拟仪器的出现开辟了仪器技术的新纪元，它是多门技术与计算机技术结合的产物，其基本思想逐步代替仪器完成某些功能，如数据的采集、分析、显示和存储等,最终达到取代传统电子仪器的目的。虚拟仪器通过软件开发平台将计算机硬件资源与仪器硬件有机地融为一体,把计算机强大的数据处理能力和仪器硬件的测量、控制能力结合在一起，通过软件实现对数据的显示、存储及分析处理，并通过交互式图形界面实现系统控制和显示测量数据，并使用框图模块指定各种功能。采用集成电路温度传感器和虚拟仪器方便地构建一个测温系统，且外围电路简单，易于实现，便于系统硬件维护、功能扩展和软件升级。本设计利用LａbＶIEW作为语言开发平台，设计了一个温度控制系统，并利用计算机串口与下位机串行通讯,能实现温度的实时测量与控制.1绪论现代计算机技术和信息技术的迅猛发展，冲击着国民经济的各个领域,也引起了测量仪器和测试技术的巨大变革。人们曾为测量仪器从模拟化、数字化到智能化的进步而欣喜，也为自动测试技术的日新月异的发展所鼓舞,当今虚拟仪器技术的出现又使得测量仪器进步入了高科技的殿堂。与传统的仪器不同，虚拟仪器(ｖirｔuaｌｉnstrument）是基于计算机和标准总线技术的模块化系统，通常它是由控制模块、仪器模块和软件组成，在虚拟仪器中软件是至关重要的,仪器的功能都要通过它来实现,因此软件是虚拟仪器的核心，“软件就是仪器",从本质上反映了虚拟仪器的特征。从构成方式上讲，虚拟仪器可分为四大类：GＰIB体系结构、PC－ＤAQ体系结构、ＶＸI体系结构和PXＩ体系结构。GPIB体系结构是通过ＧPIＢ总线将具有ＧPIB接口的计算机和仪器集成的测试系统。其优点是用户可以充分利用自己的计算机和仪器资源,且组建方便灵活、操作简单,曾是国际流行的自动测试系统。当今，在VXI为主的体系结构中，有时也采用GPIB作为辅助,这样可以充分利用本单位仪器资源,或称补ＶXI仪器模块的不足。VXI体系结构综合了.pib和vem总线的优点，它集成的系统硬件集成度高、数据传输率快、便携性好，是当今倍受业界关注的体系结构.PＸI体系结构是以PＣＩ总线为基础的体系结构,由于其总线吞吐率高、硬件的价格较低被业内人士认为是符合国情的一种体系结构。虚拟仪器应用程序的开发环境主要有两种＝一种是基于传统的文本语言的软件开发环境，常用的有labｗindｏws／cvｉ、.visuａlｂasｉdc＝vc++等：一种是基于图形化语言的软件开发环境，常用的有LaｂVIEW和ｈpvee。其中图形化软件开发系统是用工程人员所熟悉的术语和图形化符号代替常规的文本语言编程，界面友好，操作简便,可大大缩短系统开发周期，深受专业人员的青睐。1．1课题背景随着世界经济的发展，工业的迅速扩张,政府和企业家们花在设备上的投入越来越多，这笔巨大的开销，极大地限制了企业的资金，从而制约着企业的发展。而虚拟仪器技术凭借着其开发容易、开发成本低、开发周期短等明显的优点，渐渐地在工业测控领域崭露头角。它的出现使企业家们看到了降低成本的希望。本设计将就虚拟仪器怎样用在工业测控中进行一番简单的探讨。１．2虚拟仪器简介随着微电子技术、计算机技术、软件技术、网络技术和现代测量技术的迅速发展，一种新型的先进仪器-—虚拟仪器成为当前系统研究的热点.虚拟仪器通过软件开发平台将计算机硬件资源与仪器硬件有机地融为一体，把计算机强大的数据处理能力和仪器硬件的测量、控制能力结合在一起，通过软件实现对数据的显示、存储及分析处理。在对大规模、集成化、智能化及数字电子仪器需求愈加迫切的形势下，计算机技术、仪器技术和通信技术相结合，产生了具有里程碑意义的新一代仪器-—虚拟仪器。虚拟仪器的出现开辟了仪器技术的新纪元,它是多门技术与计算机技术结合的产物，其基本思想逐步代替仪器完成某些功能，如数据的采集、分析、显示和存储等,最终达到取代传统电子仪器的目的。虚拟仪器是计算机硬件资源、仪器硬件、数据分析处理、软件、通信软件极图形用户界面的又效结合，具有传统仪器所具备的信号采集、信号处理分析、信号输出等功能。其基本构成包括计算机、虚拟仪器软件、硬件接口和测试仪器等。虚拟仪器有以下优点：（１)利用了计算机丰富的软件资源。实现了部分仪器硬件的软件化,节省了物质资源，增加了系统的灵活性。通过软件技术和相应数值算法,实时直接地对测试数据进行各种分析与处理.图形用户界面(GUI）技术的应用,真正的做到界面友好、人机交互
