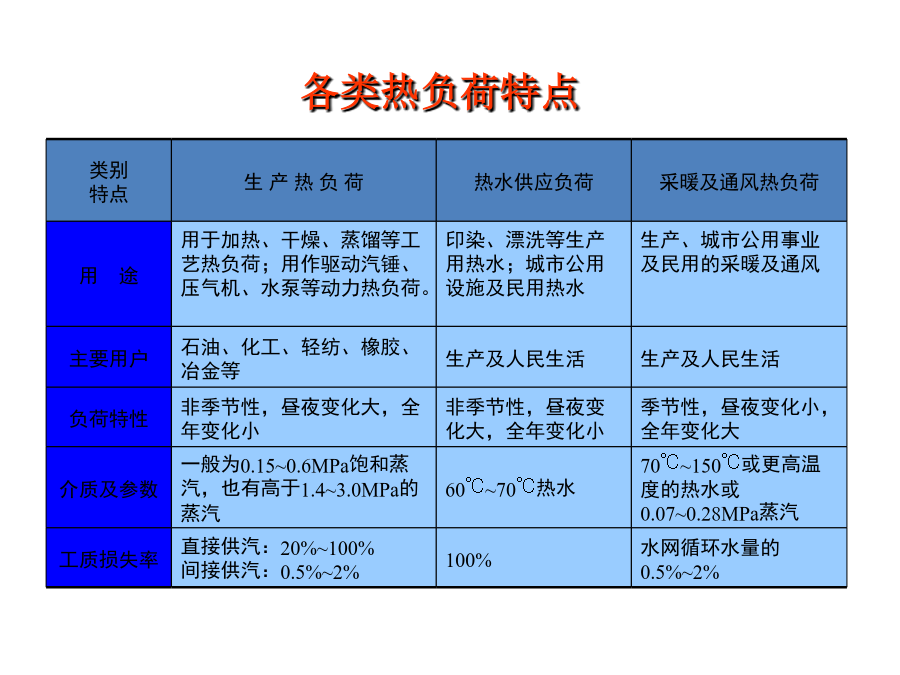

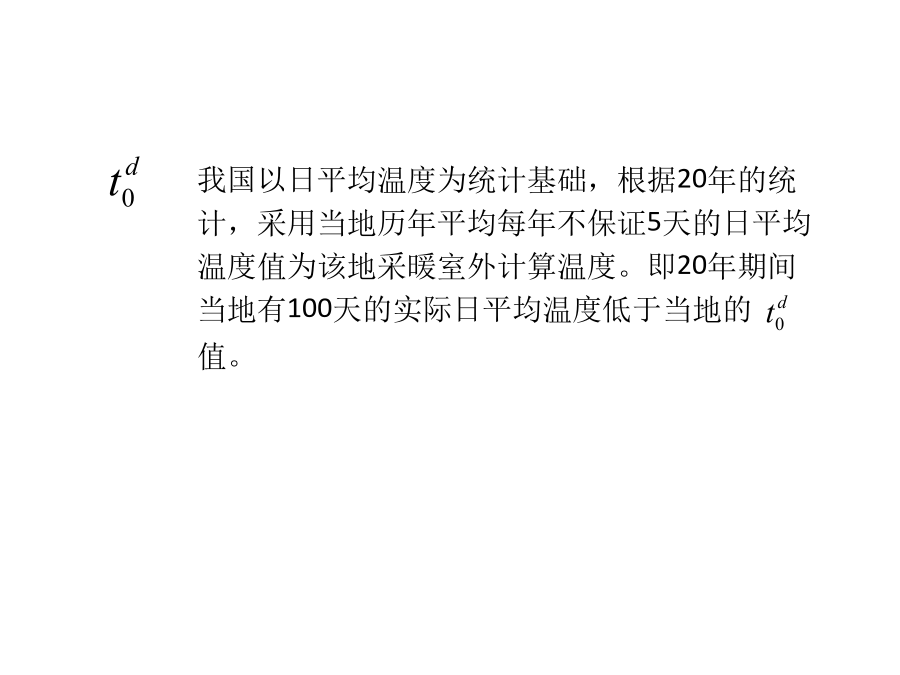

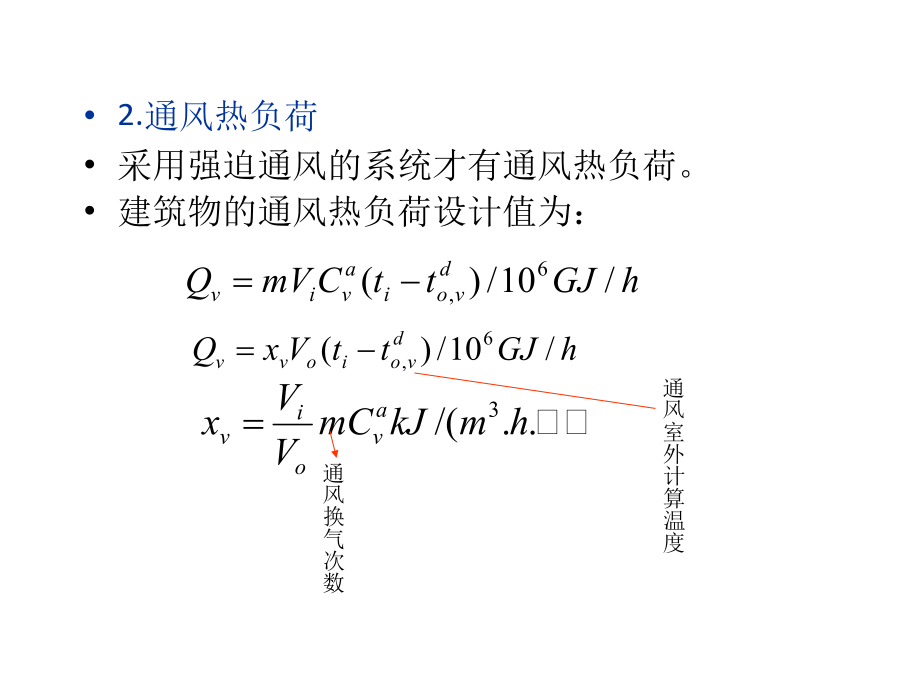

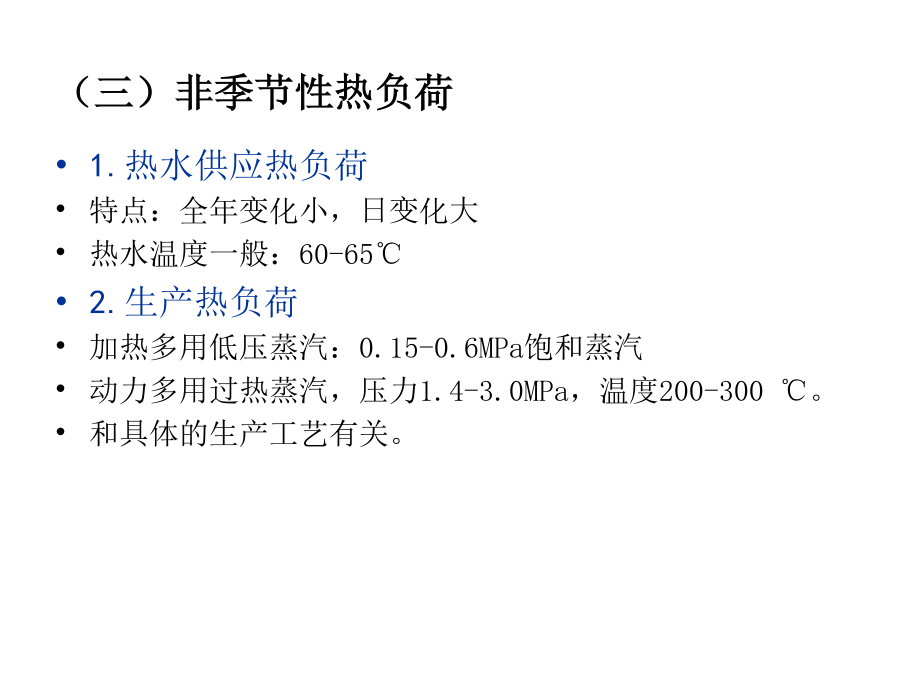

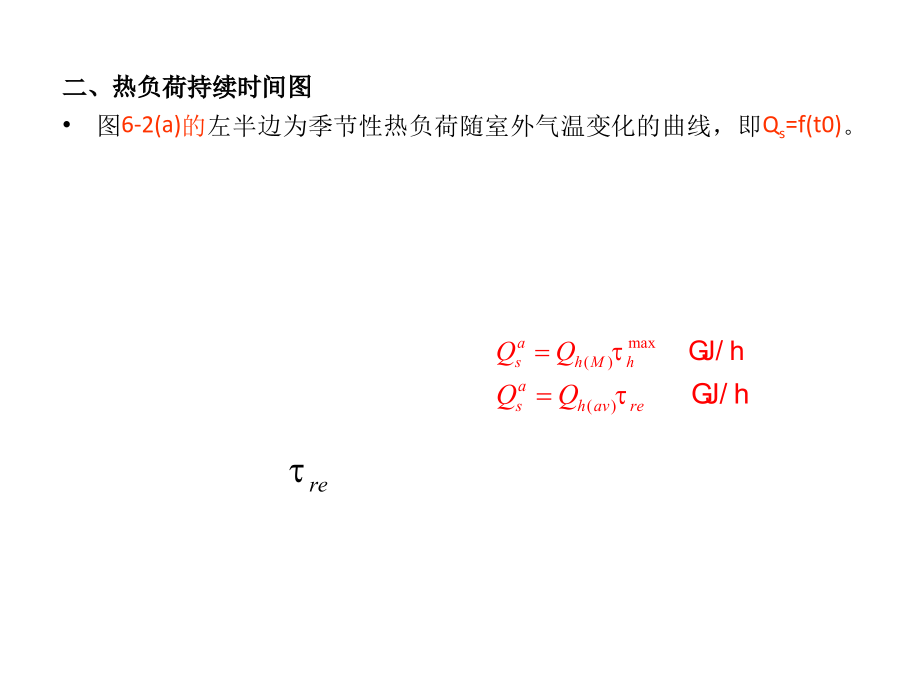

第六章热电厂的对外供热系统第一节热负荷的特性及载热质的选择各类热负荷特点建筑物季节性热负荷的示意图；(b)采暖热负荷图；(c)通风热负荷图；(d)季节性热负荷图（二）季节性热负荷我国以日平均温度为统计基础，根据20年的统计，采用当地历年平均每年不保证5天的日平均温度值为该地采暖室外计算温度。即20年期间当地有100天的实际日平均温度低于当地的值。2.通风热负荷采用强迫通风的系统才有通风热负荷。建筑物的通风热负荷设计值为：（三）非季节性热负荷（三）热负荷资料的汇总与整理1.两个系数①同时系数1供热区内有较多热用户，一个工业企业内还有许多用热点，显然其最大热负荷不会同时出现，应以各用户的同时系数1考虑。即②负荷系数2供热区域内用户的负荷不可能总在额定负荷下运行，不同时间有不同的负荷系数。二、热负荷持续时间图图6-2(a)的左半边为季节性热负荷随室外气温变化的曲线，即Qs=f(t0)。右半边为季节性热负荷随时间变化的曲线，即Qs=f()，称为季节性热负荷持续时间图，其横坐标为等于和低于某一室外温度的持续小时数，纵坐标为该室外温度条件下的每小时耗热量；曲线下的面积为全年供热量。由图6-2(a)可知，全年供热量还有下列关系式：曲线下面积等于面积defod得：(6-6)曲线下面积等于面积abco得(6-7)上二式中Qh(M)、Qh(av)–––最大、平均热负荷，GJ/h；–––热负荷最大利用小时数，h；–––全年采暖持续时间，h。图6-2(b)为总热负荷(Qs+Qns)的持续时间图，该图所示为以非季节性热负荷的平均值为基础，叠加季节性热负荷而成；反之，也是可以的，如图6-2(c)所示。第二节热电厂的对外供热系统汽网的特点是：1.对热用户适应性强，可满足各种热负荷，特别是某些工艺过程如汽锤、蒸汽搅拌、动力用汽等，必须用蒸汽。2.输送蒸汽的能耗小，比水网用热网水泵输送热水的耗电量低得多。3.蒸汽密度小，因地形变化(高差)而形成的静压小，汽网的泄漏量较水网小20~40倍。而水网的密度大，事故的敏感性强，对水力工况要求严格。二、汽网的供汽系统及其设备（一）供汽方案热电厂可能的供汽方案，集中画在一台机组上(实际不是这样的)，如图6-3所示几种。1.由锅炉引来蒸汽经减压减温后直接供汽，如图中p1所示；2.由背压机组的排汽或抽汽凝汽式供热机组的高压调节抽汽对外供汽，称为直接供汽方式。如图中p3所示为抽汽凝汽式供热机组的调节抽汽对外供热。直接供汽简单，投资省，现多采用之；3.如供热式汽轮机的排汽或调节抽汽压力略低于热用户的要求，而所需蒸汽量又不大时，不宜因之多选一台供热式机组时，则可采用蒸汽喷射泵，其工作原理与构造特征，与凝汽器系统用的射汽抽气器类似。通过蒸汽喷射泵，将供热机组的压力为p3的蒸汽，增压至p2后再对外直接供汽；4.利用供热机组的调节抽汽作为蒸汽发生器的加热(一次)蒸汽，产生压力稍低的P4（二次蒸汽）对外供汽，称为间接供汽方式。（二）减压减温器减压减温器是用以降低蒸汽压力和温度的设备，不仅用于热电厂的供热系统，凝汽式发电厂也常用它作为厂用汽源设备，将降压减温后的蒸汽用于加热重油，或作除氧器的备用汽源，在单元式机组中常用它构成旁路系统。图6-4所示为减压减温器的原则性热力系统。分产供热用减压减温器出口蒸汽参数的选择，不影响热电厂的热经济性。作为供热抽汽用的减压减温器，其出口蒸汽参数应与供热抽汽参数完全相同。作为水网峰载热网加热器的汽源设备时，其出口汽压应能将网水加热至所需温度(设计送水温度加上峰载热网加热器的端差)，并能使其疏水自流至高压除氧器。三、水网的供热设备及其系统以水为载热质的采暖、通风用的热水和热水负荷的热水，都是通过水网的热网加热器制备的。（一）热网加热器的类型热网加热器是面式换热器，其工作原理和构造与面式回热加热器相同，也有立式、卧式之分。但其容量、换热面积较大，可达500m2；端差较大，可达10℃左右；其水质逊于给水、凝结水；为便于清洗，多采用直管。一般不是按季节性热负荷的最大值选择一台热网加热器，而是配置水侧串联的两台热网加热器BH、PH，如图6-6所示。（二）水网加热设备的选择基载热网加热器可安排在非采暖期进行检修，故不设备用，但在容量上有一定裕度，即在停用一台热网加热器时，其余热网加热器能满足60%~75%（严寒地区取上限）季节性热负荷的需要。这是因为事故是短暂的，而且采暖建筑有一定的蓄热能力，并已保证了基本需要，其目的当然是为了减少水网供热系统的投资和运行费用。至于峰载热网加热器或热水锅炉的配置，应根据热负荷的性质、供热距离、当地气象条件和热网系统等具体情况，综合研究确定。一般热网水泵HP、热网凝结水(即热网疏水)泵HDP和热网补充
