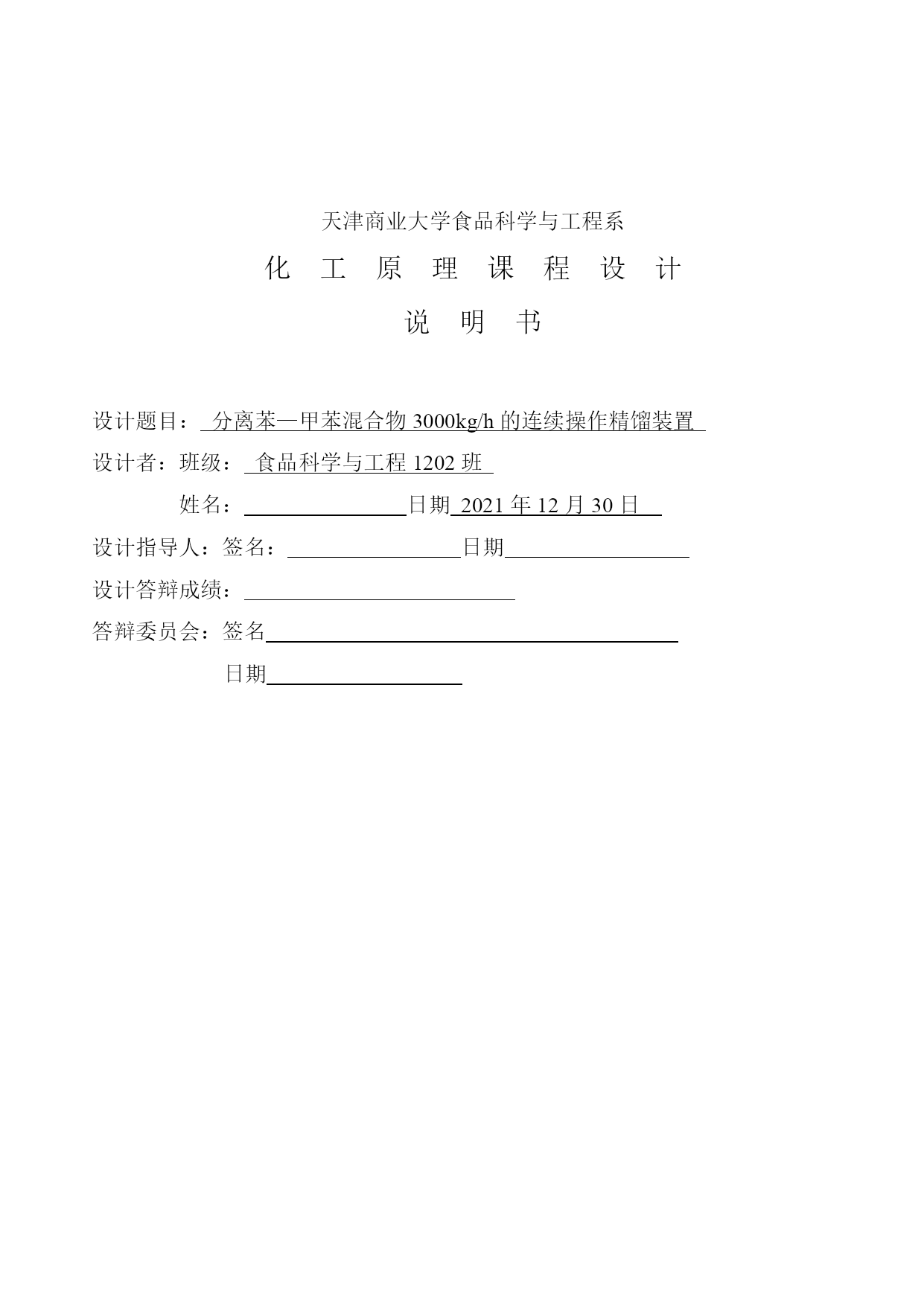

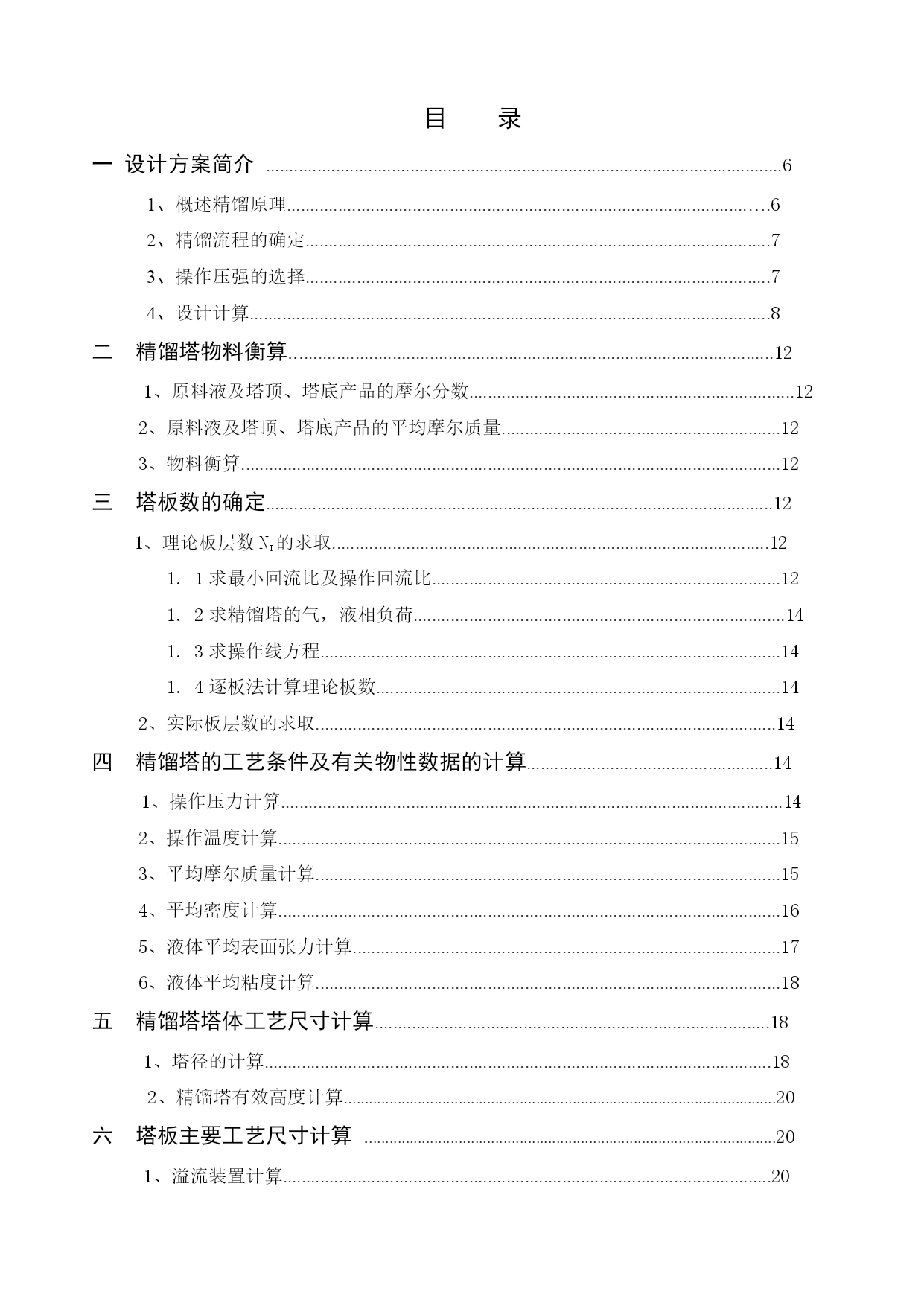

化工原理课程设计分离苯甲苯筛板式精馏塔的设计（完整版）(文档可以直接使用，也可根据实际需要修改使用,可编辑欢迎下载）天津商业大学食品科学与工程系化工原理课程设计说明书设计题目：分离苯—甲苯混合物3000kg/h的连续操作精馏装置设计者：班级：食品科学与工程1202班姓名：日期2021年12月30日设计指导人：签名：日期设计答辩成绩：答辩委员会：签名日期《化工原理课程设计》任务书一、设计题目：分离苯—甲苯混合物3000kg/h的连续操作精馏装置二、设计任务及操作条件1、设计任务生产能力（进料量）：21.6千吨／年（3000kg/h）操作周期：300×24=7200小时／年进料组成：50%（质量分率，下同）塔顶产品组成：93%塔底产品组成：＜2%2、操作条件操作压力：4kPa（塔顶表压）进料热状态：q=1泡点进料回流比：R=1.5单板压降：≤0.7kPa3、设备型式筛板式4、厂址天津地区目录一设计方案简介...............................................................................................................6概述精馏原理...................................................................................................….6精馏流程的确定....................................................................................................7操作压强的选择....................................................................................................7设计计算................................................................................................................8二精馏塔物料衡算........................................................................................................121、原料液及塔顶、塔底产品的摩尔分数......................................................................122、原料液及塔顶、塔底产品的平均摩尔质量............................................................123、物料衡算....................................................................................................................12三塔板数的确定.............................................................................................................121、理论板层数NT的求取..............................................................................................121.1求最小回流比及操作回流比...........................................................................121.2求精馏塔的气，液相负荷................................................................................141.3求操作线方程...................................................................................................141.4逐板法计算理论板数.......................
