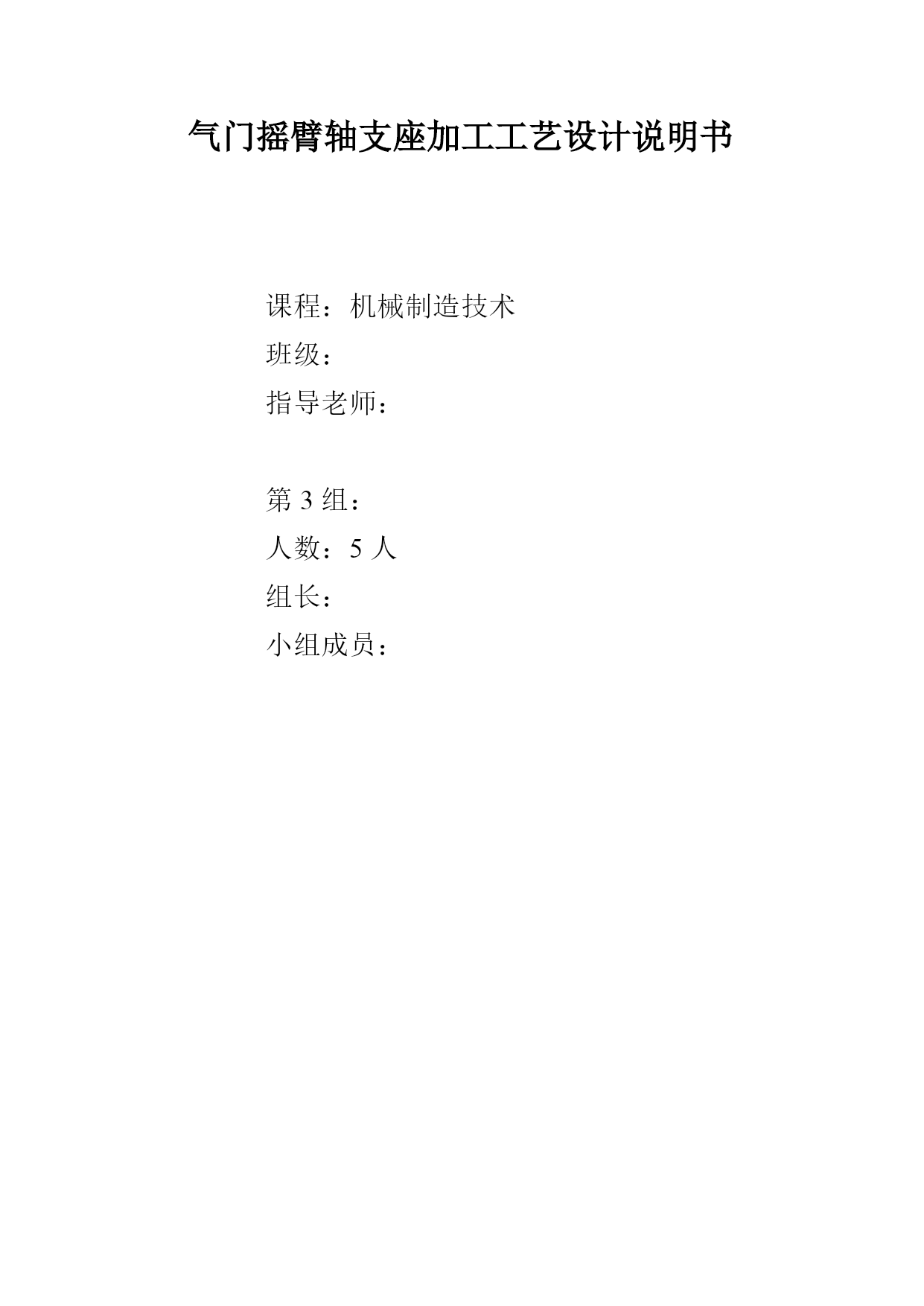

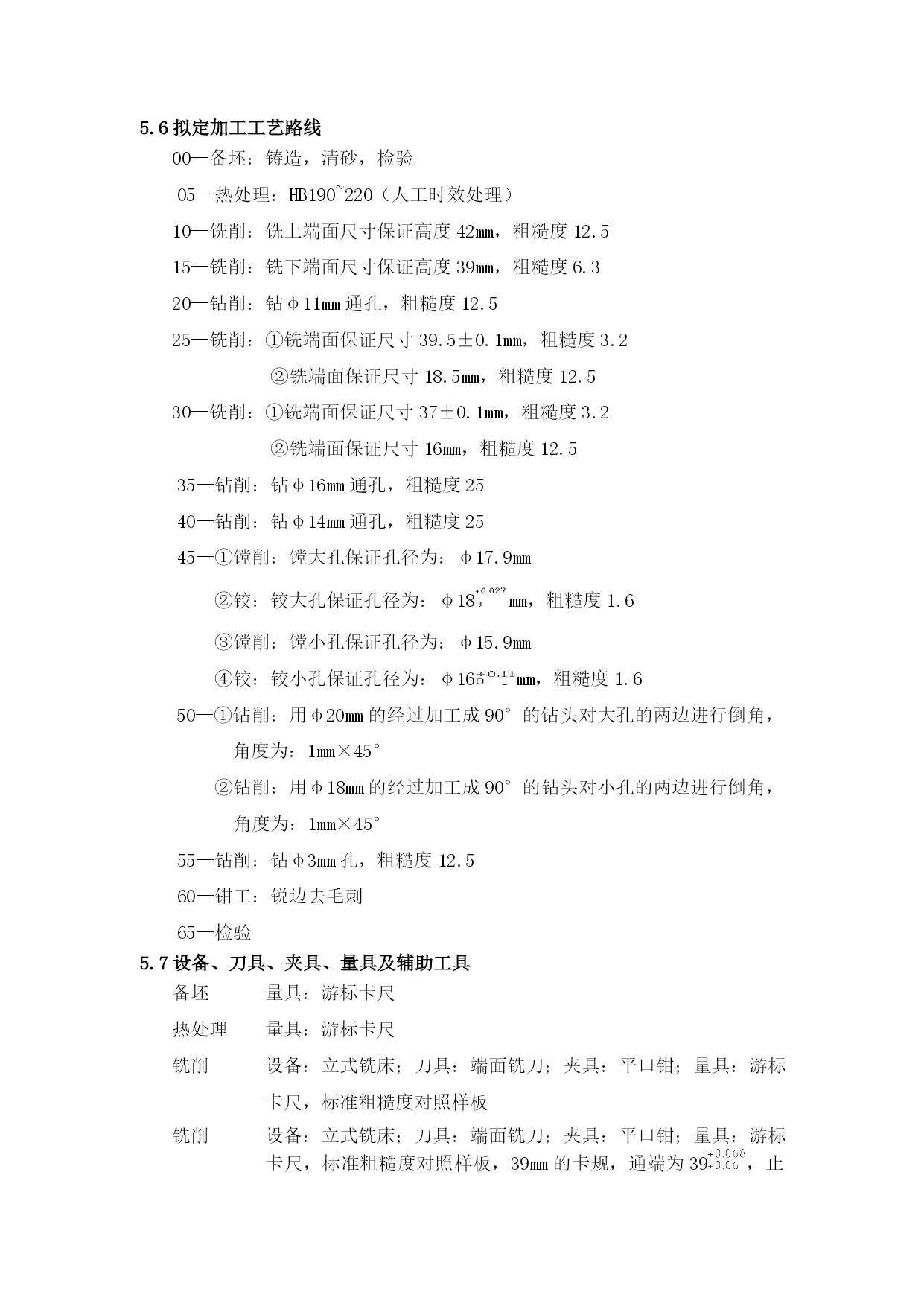

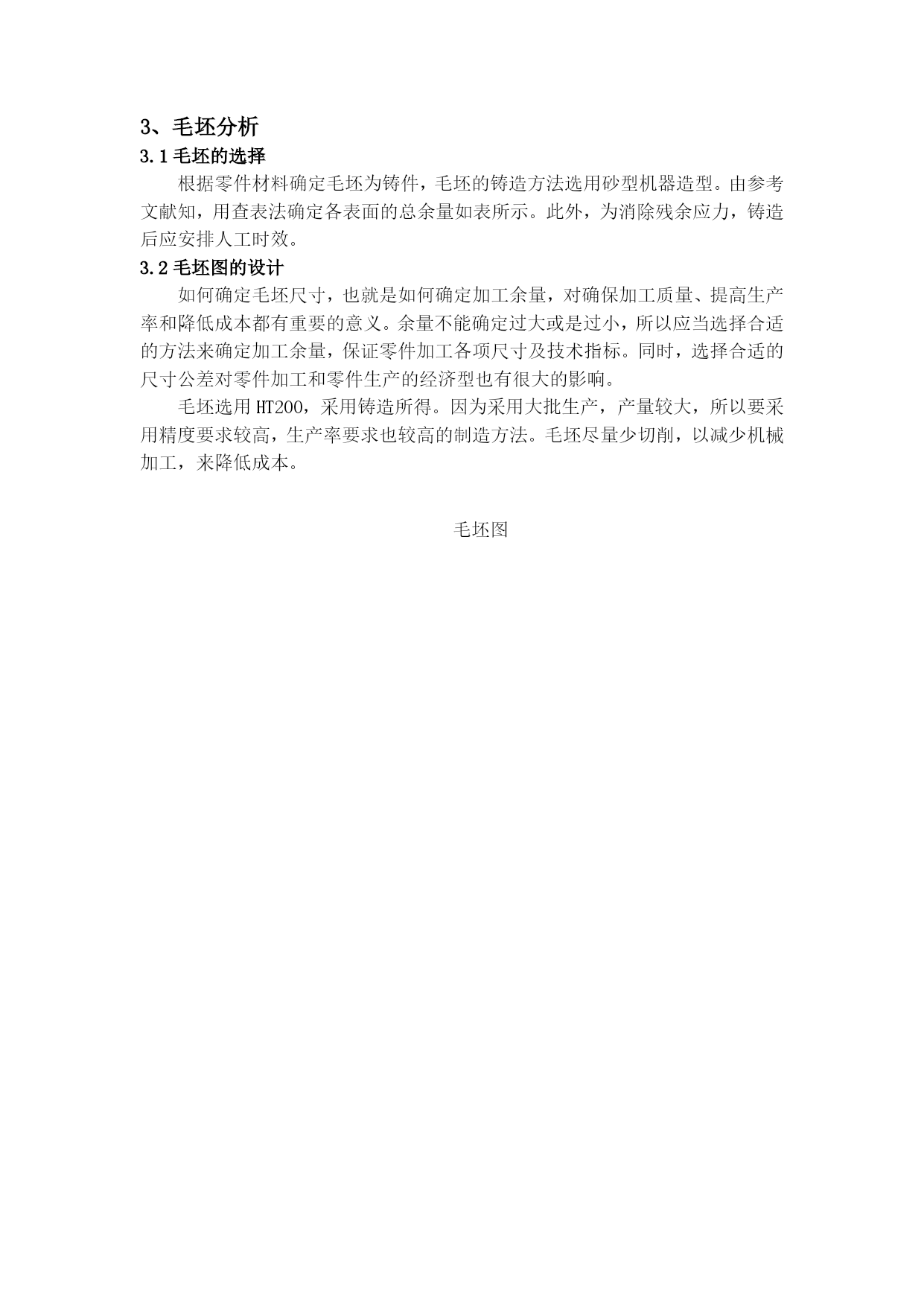

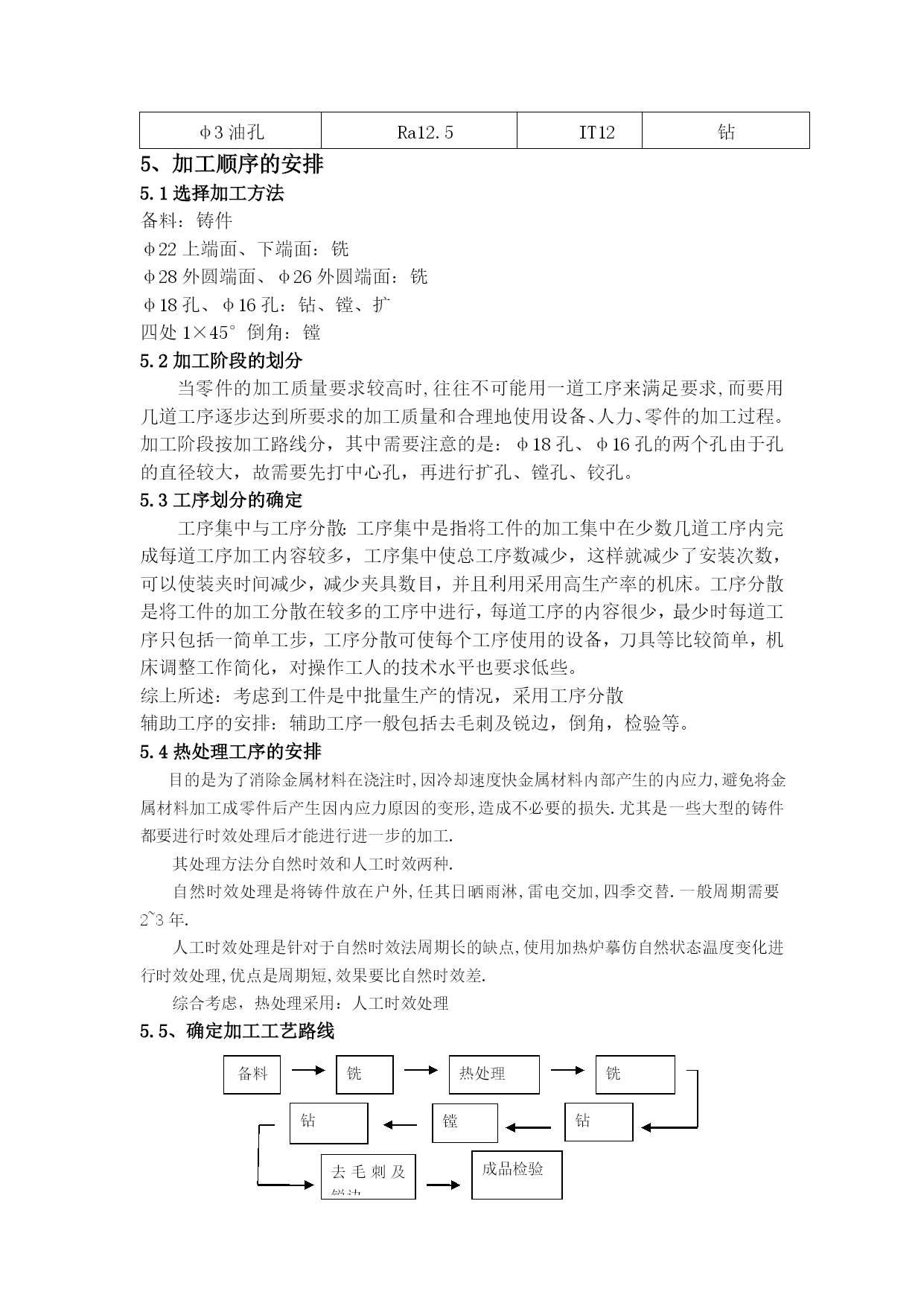

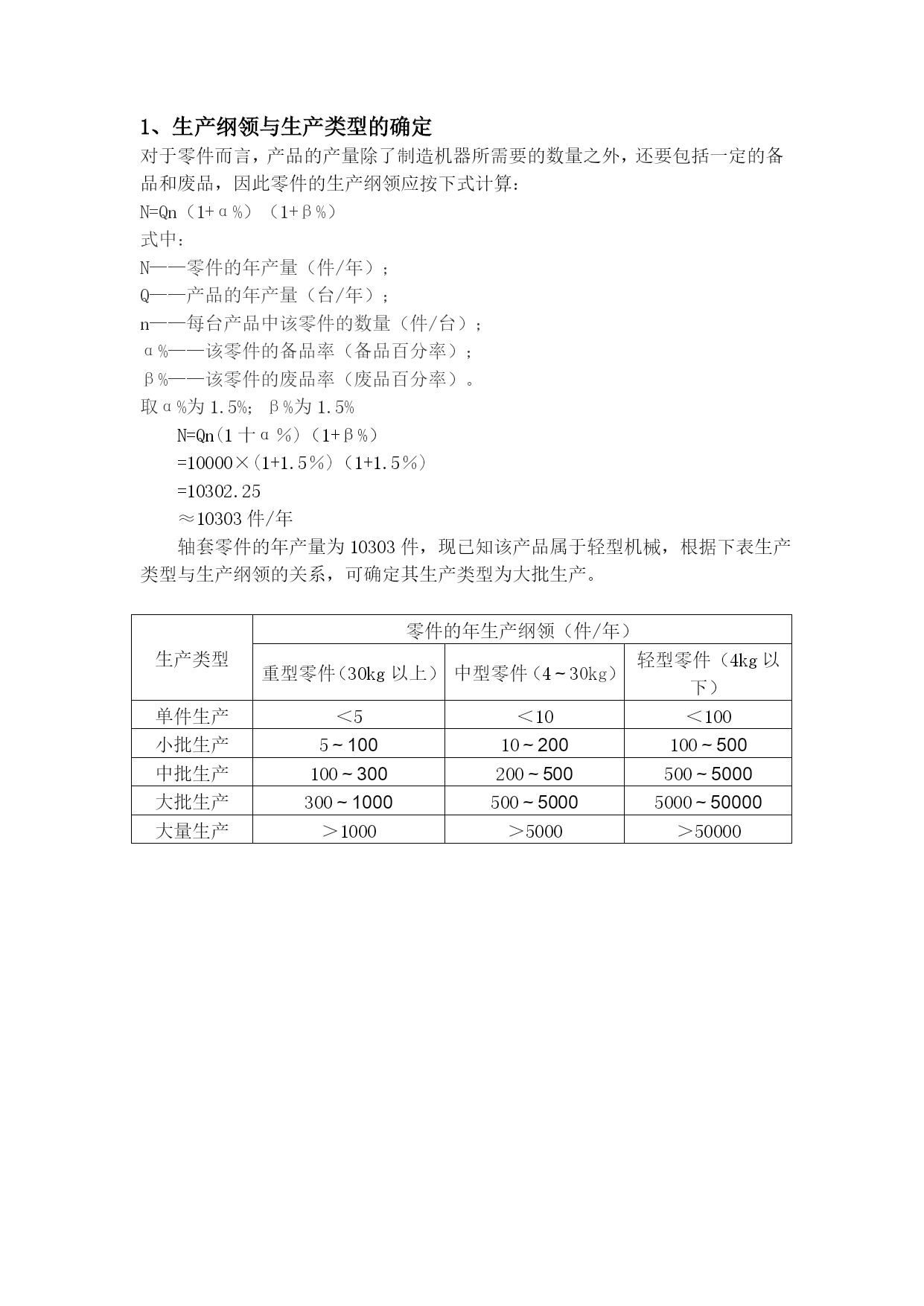

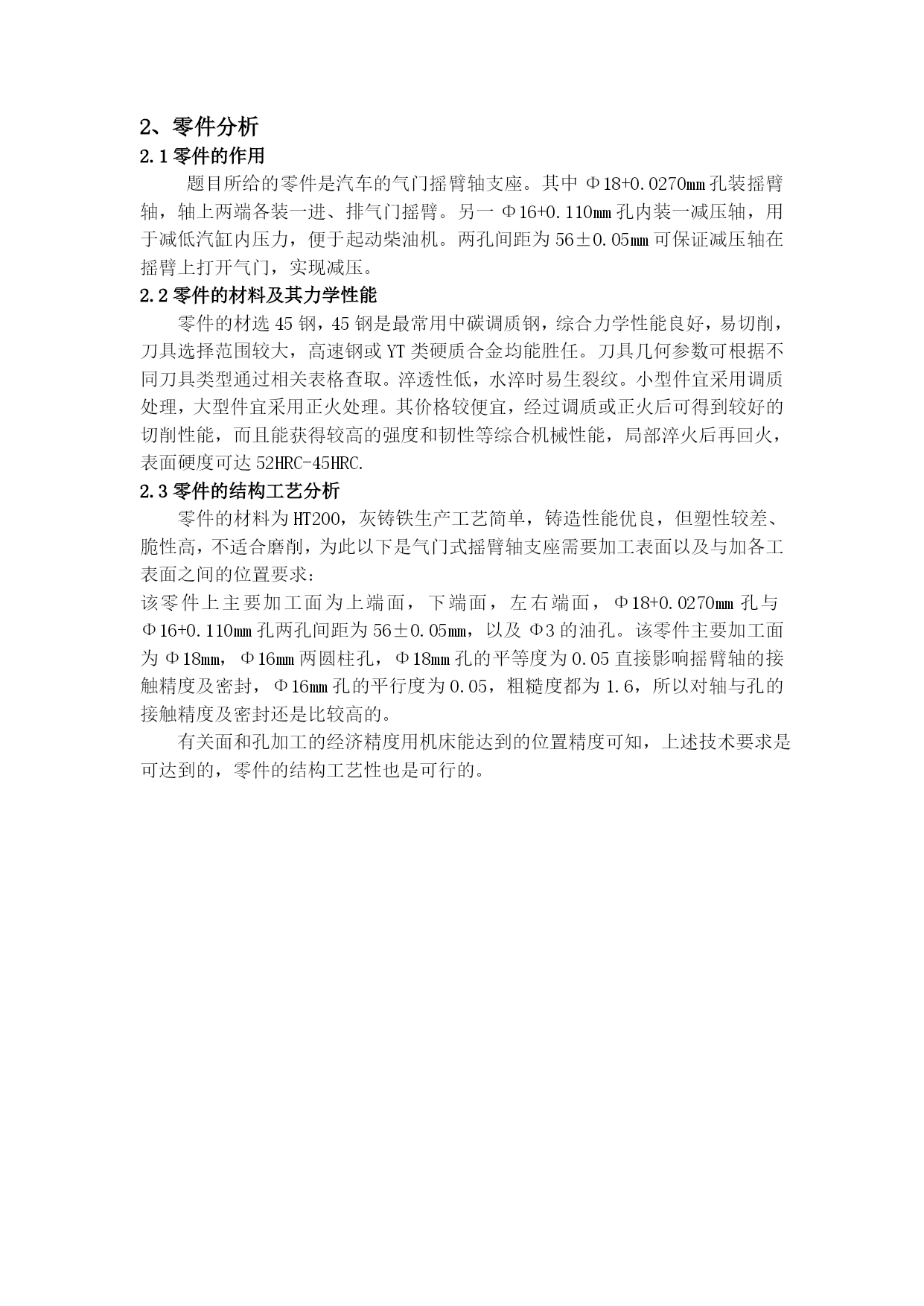

气门摇臂轴支座加工工艺设计说明书课程：机械制造技术班级：指导老师：第3组：人数：5人组长：小组成员：目录序言1、计算生产纲领，确定生产类型2、零件分析2.1零件的作用2.2零件的材料及其力学性能2.3零件的结构工艺分析3、毛坯分析3.1毛坯的选择3.2毛坯图的设计4、工艺路线拟定4.1定位基准的选择4.2加工方法的确定5、加工顺序的安排5.1选择加工方法5.2加工阶段的划分5.3工序划分的确定5.4热处理工序的安排5.5、确定加工工艺路线5.6拟定加工工艺路线5.7设备、刀具、夹具、量具及辅助工具6、工艺设计5.1加工余量，工序尺寸，及其公差的确定5.2专用夹具的选用7、零件加工工时定额与经济技术分析6.1工时定额的计算与说明6.2经济技术指标的计算与说明8、分析讨论9、参考文献附件一、零件图二、毛培图三、机械加工工艺过程卡四、机械加工工序卡五、零件检验卡机械制造工艺设计任务书设计题目：汽车气门摇臂轴支座的机械加工加工工艺规程内容及要求：一.编制《汽车气门摇臂轴支座加工工艺设计说明书》（超过3000字），其中附件（国标）：工艺过程卡（P134，图卡独立）；工序卡（P136，图卡合一）；检验卡（图卡合一）。二.每组提交1份电子文稿，1份书面文稿，其中图、卡有小组每个成员的签字，以备答辩。三.参考书目：《机械制造技术课程设计》、《机械制造工艺设计简明手册》、《机械设计手册》、《金属机械加工工艺人员手册》。序言机械制造工艺学课程设计是在我们学完了大学的设计基础课、制造基础课等大部分专业课之后进行的。这是我们进行毕业设计之前对所知识的一次深入的综合性的链接，也是一次理论联系实际训练。因此，它在我们的大学学习生活中占有十分重要的地位。就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从锻炼自己发现问题、分析问题、解决问题的能力，为我们毕业设计做一次模拟，也为将来更好的从事机械设计这方面工作做铺垫。我也相信通过课程设计能够跟好的提高我们的独立做事的能力，也可以提高我们的团队合作能力，同时能够让我们更好的能将零碎的知识点都联系起来，系统而全面的做好设计。由于能力所限，设计尚有许多不足之处，恳请蔡老师给予指教。1、生产纲领与生产类型的确定对于零件而言，HYPERLINK"http://wiki.mbalib.com/wiki/%E4%BA%A7%E5%93%81"\o"产品"产品的产量除了制造机器所需要的数量之外，还要包括一定的备品和HYPERLINK"http://wiki.mbalib.com/wiki/%E5%BA%9F%E5%93%81"\o"废品"废品，因此零件的生产纲领应按下式计算：N=Qn（1+α%）（1+β%）式中：N——零件的年产量（件/年）；Q——产品的年产量（台/年）；n——每台产品中该零件的数量（件/台）；α%——该零件的备品率（备品百分率）；β%——该零件的废品率（废品百分率）。取α%为1.5%；β%为1.5%N=Qn(1十α％)（1+β%）=10000×(1+1.5％)（1+1.5％)=10302.25≈10303件/年轴套零件的年产量为10303件，现已知该产品属于轻型机械，根据下表生产类型与生产纲领的关系，可确定其生产类型为大批生产。生产类型零件的年生产纲领（件/年）重型零件（30kg以上）中型零件（4～30kg）轻型零件（4kg以下）单件生产＜5＜10＜100小批生产5～10010～200100～500中批生产100～300200～500500～5000大批生产300～1000500～50005000～50000大量生产＞1000＞5000＞500002、零件分析2.1零件的作用题目所给的零件是汽车的气门摇臂轴支座。其中Φ18+0.0270mm孔装摇臂轴，轴上两端各装一进、排气门摇臂。另一Φ16+0.110mm孔内装一减压轴，用于减低汽缸内压力，便于起动柴油机。两孔间距为56±0.05mm可保证减压轴在摇臂上打开气门，实现减压。2.2零件的材料及其力学性能零件的材选45钢，45钢是最常用中碳调质钢，综合力学性能良好，易切削，刀具选择范围较大，高速钢或YT类硬质合金均能胜任。刀具几何参数可根据不同刀具类型通过相关表格查取。淬透性低，水淬时易生裂纹。小型件宜采用调质处理，大型件宜采用正火处理。其价格较便宜，经过调质或正火后可得到较好的切削性能，而且能获得较高的强度和韧性等综合机械性能，局部淬火后再回火，表面硬度可达52HRC-45HRC.2.3零件的结构工艺分析零件的材料为HT200，灰铸铁生产工
