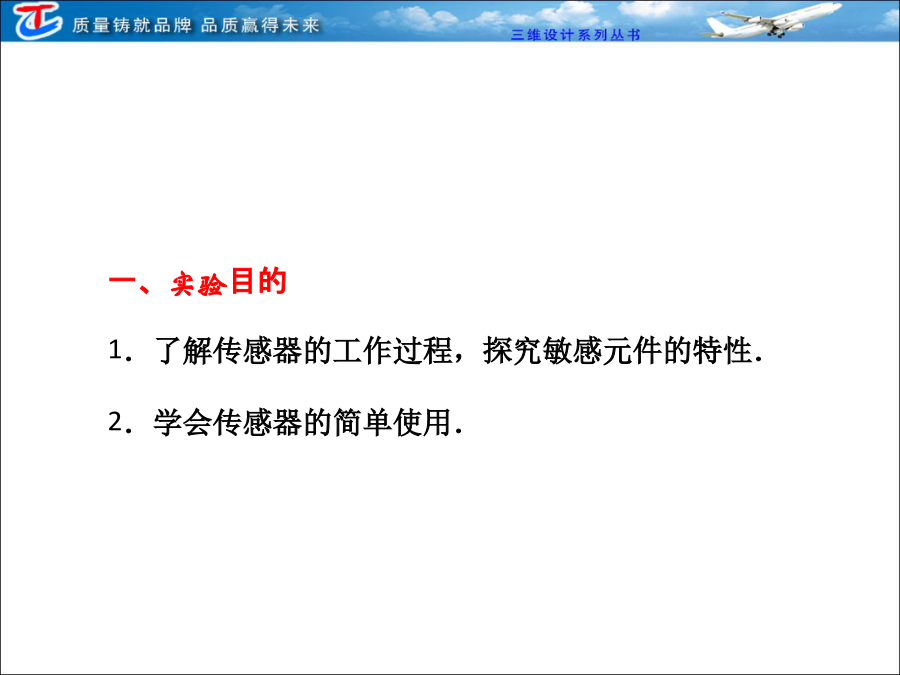

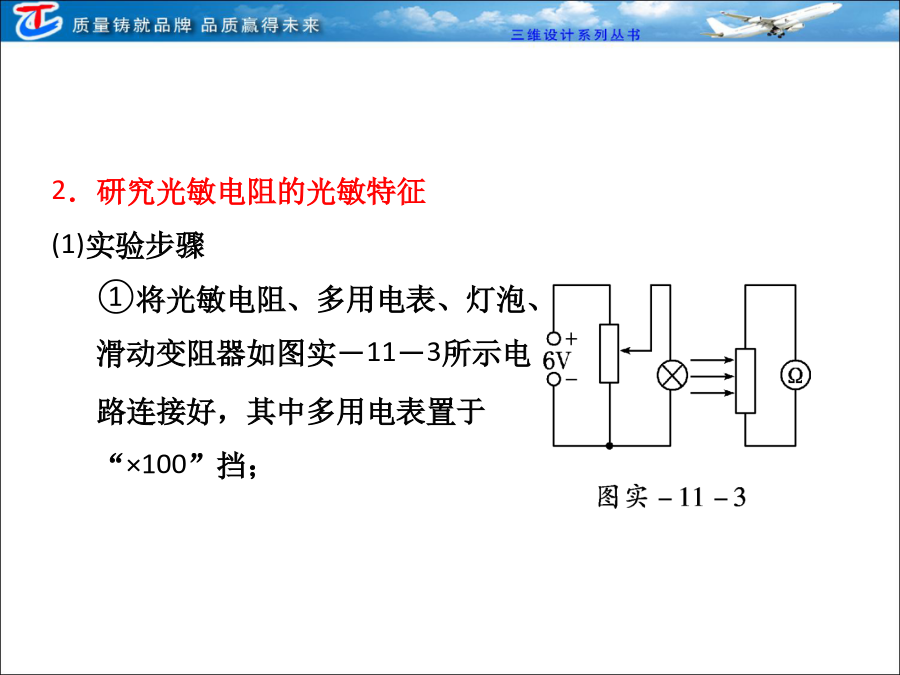

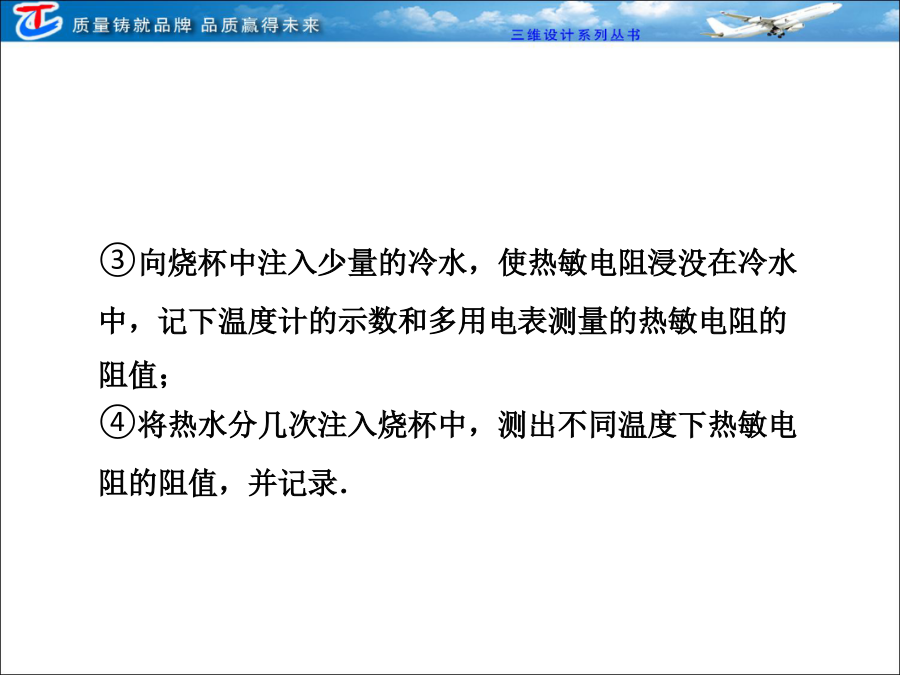

一、实验目的1．了解传感器的工作过程，探究敏感元件的特性．2．学会传感器的简单使用．二、实验原理传感器是能将所感受到的物理量(如力、热、光、声等)转换成便于测量的量(一般是电学量)的一类元件．其工作过程是通过对某一物理量敏感的元件将感受到的信号按一定规律转换成便于利用的信号．例如，光电传感器是利用光敏电阻将光信号转换成电信号，热电传感器是利用热敏电阻或金属热电阻将温度信号转换成电信号，转换后的信号经过电子电路的处理就可以达到方便检测、自动控制、遥控等各种目的了．三、实验器材热敏电阻、光敏电阻、多用电表、铁架台、烧杯、冷水、热水、小灯泡、学生电源、继电器、滑动变阻器、开关、导线等．四、实验操作1．研究热敏电阻的热敏特性(1)实验步骤①按图实－11－1所示连接好电路，将热敏电阻绝缘处理；②把多用电表置于“欧姆”挡，并选择适当的量程测出烧杯中没有热水时热敏电阻的阻值，并记下温度计的示数；③向烧杯中注入少量的冷水，使热敏电阻浸没在冷水中，记下温度计的示数和多用电表测量的热敏电阻的阻值；④将热水分几次注入烧杯中，测出不同温度下热敏电阻的阻值，并记录．(2)数据处理①根据记录数据，把测量到的温度、电阻值填入表中，分析热敏电阻的特性.②在图实－11－2坐标系中，粗略画出热敏电阻的阻值随温度变化的图线．③根据实验数据和R­t图线，得出结论：热敏电阻的阻值随温度的升高而减小，随温度的降低而增大．2．研究光敏电阻的光敏特征(1)实验步骤①将光敏电阻、多用电表、灯泡、滑动变阻器如图实－11－3所示电路连接好，其中多用电表置于“×100”挡；②先测出在室内自然光的照射下光敏电阻的阻值，并记录数据；③打开电源，让小灯泡发光，调节小灯泡的亮度使之逐渐变亮，观察表盘指针显示电阻阻值的情况，并记录；④用手掌(或黑纸)遮光时电阻值又是多少，并记录．(2)数据处理把记录的结果填入下表中，根据记录数据分析光敏电阻的特性.五、注意事项1．在做热敏实验时，加开水后要等一会儿再测其阻值，以使电阻温度与水的温度相同，并同时读出水温．2．光敏实验中，如果效果不明显，可将电阻部分电路放入带盖的纸盒中，并通过盖上小孔改变射到光敏电阻上的光的多少．3．欧姆表每次换挡后都要重新调零．[例1]传感器是把非电学量(如速度、温度、压力等)的变化转换成电学量的变化的一种元件，在自动控制中有着相当广泛的应用．有一种测量人的体重的电子秤，其测量部分的原理图如图实－12－4中的虚线框所示，它主要由压力传感器R(电阻值会随所受压力大小发生变化的可变电阻)、显示体重大小的仪表A(实质是理想的电流表)组成．压力传感器表面能承受的最大压强为1×107Pa，且已知压力传感器R的电阻与所受压力的关系如下表所示．设踏板和压杆的质量可以忽略不计，接通电源后，压力传感器两端的电压恒为4.8V，取g＝10m/s2.请回答：(1)该秤零起点(即踏板空载时)的刻度线应标在电流表刻度盘________A处．(2)如果某人站在该秤踏板上，电流表刻度盘的示数为20mA，这个人的体重是________kg.[答案](1)1.6×10－2(2)50[例2]热敏电阻是传感电路中常用的电子元件，现用伏安法研究电阻在不同温度下的伏安特性曲线，要求特性曲线尽可能完整．已知常温下待测热敏电阻的阻值约4Ω～5Ω.将热敏电阻和温度计插入带塞的保温杯中，杯内有一定量的冷水，其他备用的仪表和器具有：盛有热水的热水瓶(图中未画出)、电源(3V、内阻可忽略)、直流电流表(内阻约1Ω)、直流电压表(内阻约5kΩ)、滑动变阻器(0～20Ω)、开关、导线若干．(1)在图实－12－5(a)中画出实验电路图．(2)根据电路图，在图实－12－5(b)所示的实物图上连线．(3)简要写出完成接线后的主要实验步骤．[解析]常温下待测热敏电阻的阻值(约4Ω～5Ω)较小，应该选用安培表外接法．热敏电阻的阻值随温度的升高而减小，热敏电阻两端的电压由零逐渐增大，滑动变阻器选用分压式．(1)实验电路如图实－12－6所示．(2)根据电路图，连接实物图如图实－12－7所示．(3)完成接线后的主要实验步骤：①往保温杯里加一些热水，待温度计稳定时读出温度计值；②调节滑动变阻器，快速测出几组电压表和电流表的值；③重复①和②，测量不同温度下的数据；④绘出各测量温度下的热敏电阻的伏安特性曲线．1．(双选)利用光敏电阻制作的光传感器，记录了传递带上工件的输送情况．如图实－12－8甲所示为某工厂成品包装车间的光传感记录器，光传感器B能接收到发光元件A发出的光．每当工件挡住A发出的光时，光传感器就输出一个电信号，并在屏幕上显示出电信号与时间的关系，如图乙所示．若传送带始终匀速运动，每两个工件
