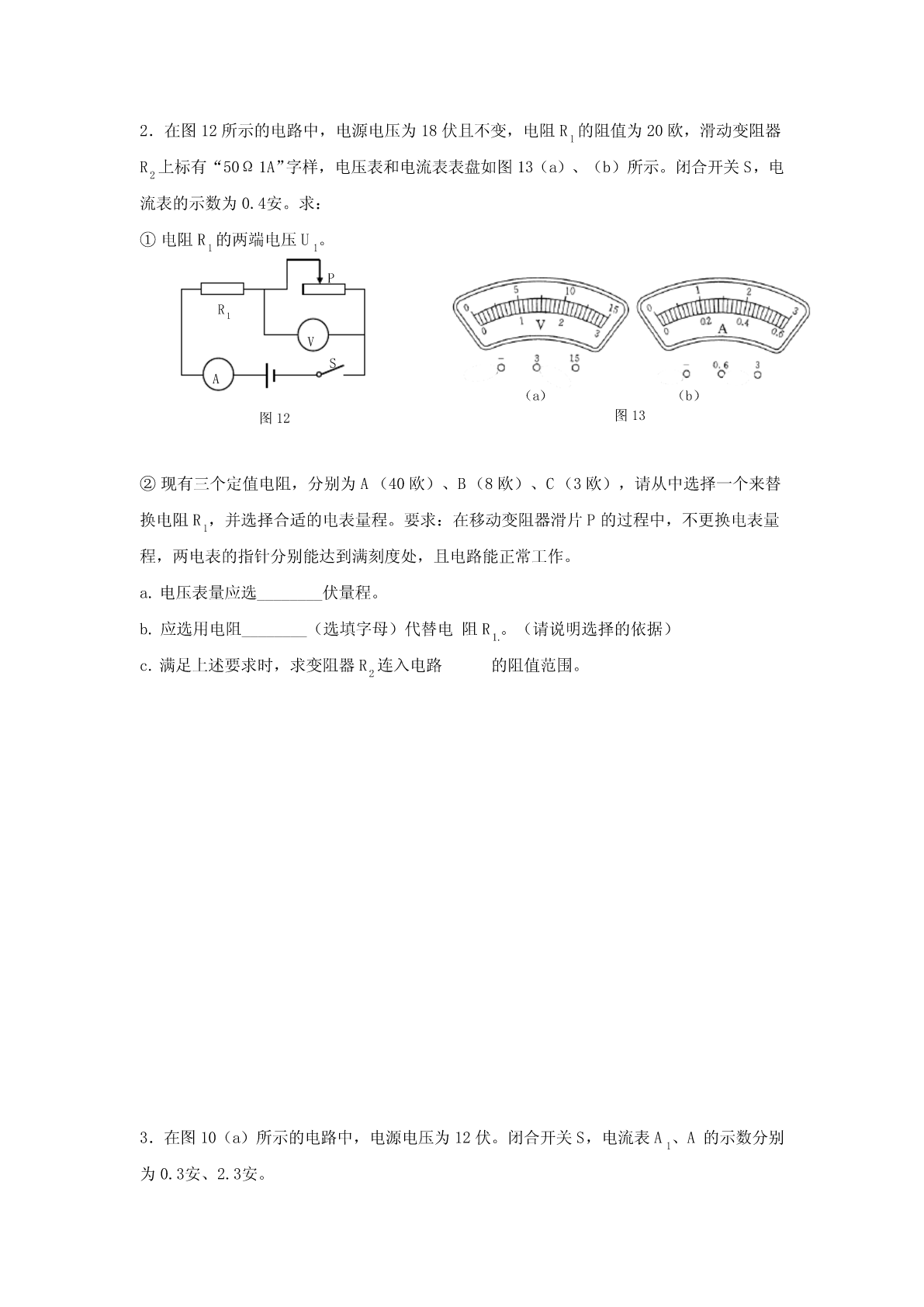

电路综合计算题一、有关电表满量程（或偏转角度相同）问题1．在图12（a）所示的电路中，电源电压保持不变，电流表的规格如图12（b）所示，电阻R的阻值为30欧，变阻器R标有“100欧1安”字样。闭合开关S时，两电流表的示数分12别为0.8安和0.3安。求：①电源电压U。②变阻器R连入电路的阻值。2R1PR2A1（a）（b）图12③若电表量程可换，现用定值电阻R替换R、R中的一个，要求：替换后，闭合开关S时，012电路正常工作，电流表A和A的示数差仍与原来相同，且有一个电表示数能达到满刻度。12请说明要替换的电阻，并计算电阻R的阻值。02．在图12所示的电路中，电源电压为18伏且不变，电阻R的阻值为20欧，滑动变阻器1R上标有“50Ω1A”字样，电压表和电流表表盘如图13（a）、（b）所示。闭合开关S，电2流表的示数为0.4安。求：①电阻R的两端电压U。11PR1VSA（a）（b）图12图13②现有三个定值电阻，分别为A（40欧）、B（8欧）、C（3欧），请从中选择一个来替换电阻R，并选择合适的电表量程。要求：在移动变阻器滑片P的过程中，不更换电表量1程，两电表的指针分别能达到满刻度处，且电路能正常工作。a.电压表量应选________伏量程。b.应选用电阻________（选填字母）代替电阻R。（请说明选择的依据）1.c.满足上述要求时，求变阻器R连入电路的阻值范围。23．在图10（a）所示的电路中，电源电压为12伏。闭合开关S，电流表A、A的示数分别1为0.3安、2.3安。①求通过电阻R电流I。22②求电阻R的阻值。1R2R1A1AS（a）（b）图10③现用电阻R替换电阻R、R中的一个，替换后，发现两电流表指针的偏转角度相同，012两电流表表盘如图10（b）所示。求电阻R的阻值及电流表A的示数。04．在图13（a）所示的电路中，电源电压为18伏，电阻R的阻值为20欧，电压表、电流1表的规格如图13（b）所示。闭合开关S，电压表的示数为10伏。（各电表量程选择合适且保持不变）①求通过电阻R的电流I。11②求电阻R的阻值。2③现用电阻R替换电阻R、R中的一个，替换后，发现两电表的示数一个变大，一个变小，012且某一个电表指针正好达到某量程的满刻度。请判断被电阻R所替换的电阻，并求出电阻0R的阻值。0VR1R2AS－－（a）图13（b）5．在图1所示的电路中，滑动变阻器R上标有“20Ω2A”字样。闭合电键S，电路中电2流为0.5安，电压表V的示数为5伏，电压表V的示数为10伏。求：12PR1R2VV12S图1①电源电压U。②电阻R的阻值。1③选择合适的电表量程后，移动滑动变阻器R的滑片P，使两电表分别能达到某量程的满2刻度，且电路能正常工作，求电源消耗的电功率范围。6．如图2所示电路中，电源电压为8伏且不变，滑动变阻器R上标有“50Ω1.5A”字样，2两电表为学校实验室常用电表。闭合电键S，移动滑片到某位置时，电压表、电流表的示数分别为6伏和0.2安。求：R1R2AVS(a)图2V(b)①滑动变阻器R接入电路的阻值；2②此时电流通过R消耗的电功率P；11③选择合适量程，在移动滑动变阻器滑片的过程中，使两电表都能达到满刻度。第一，请写出两电表所选的量程，并分别简述理由；第二，在图2(b)中标出电压表示数最小时指针的位置。．在图3所示的电路中，电源电压为15V且不变，滑动变阻器R上标有“20Ω2A”字样，2闭合电键S后，电流表的示数为0.2A，电压表的示数为2V。求：图3(1)滑动变阻器R连入电路的阻值；2(2)电阻R消耗的电功率P；11(3)现有阻值为15Ω和24Ω的两个电阻，请从中选择一个来替换电阻R，要求：在移动1变阻器的滑片P的过程中，使电流表和电压表的示数分别能达到某个量程的最大值，且电路能正常工作。①则电流表应选用_________量程，电压表应选用________量程。②应选择的电阻阻值为__________Ω。③满足上述要求时，变阻器R连入电路的阻值范围。28．在如图4所示的电路中，电阻R的阻值为20欧姆，滑动变阻器R上标有“502A”
