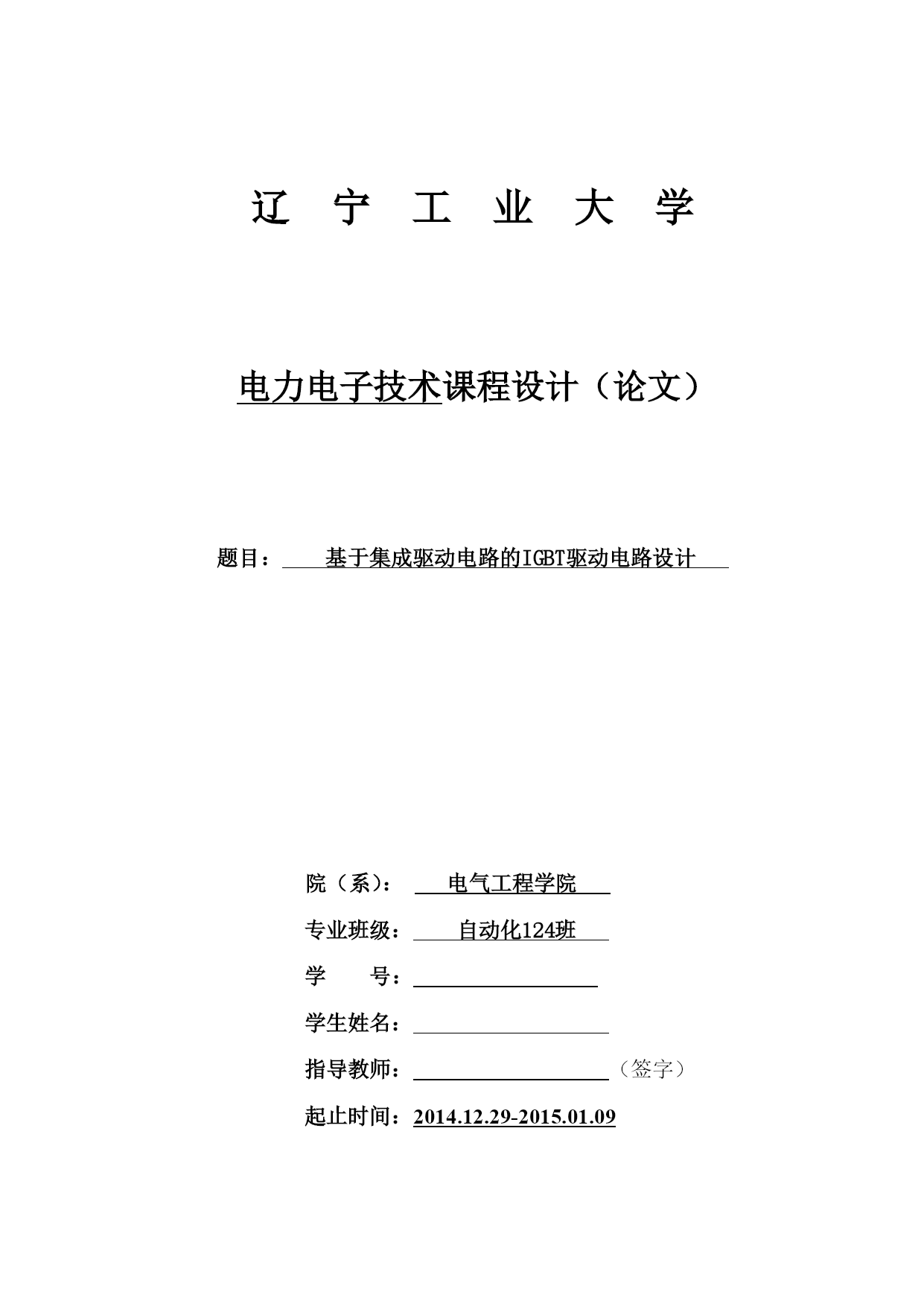

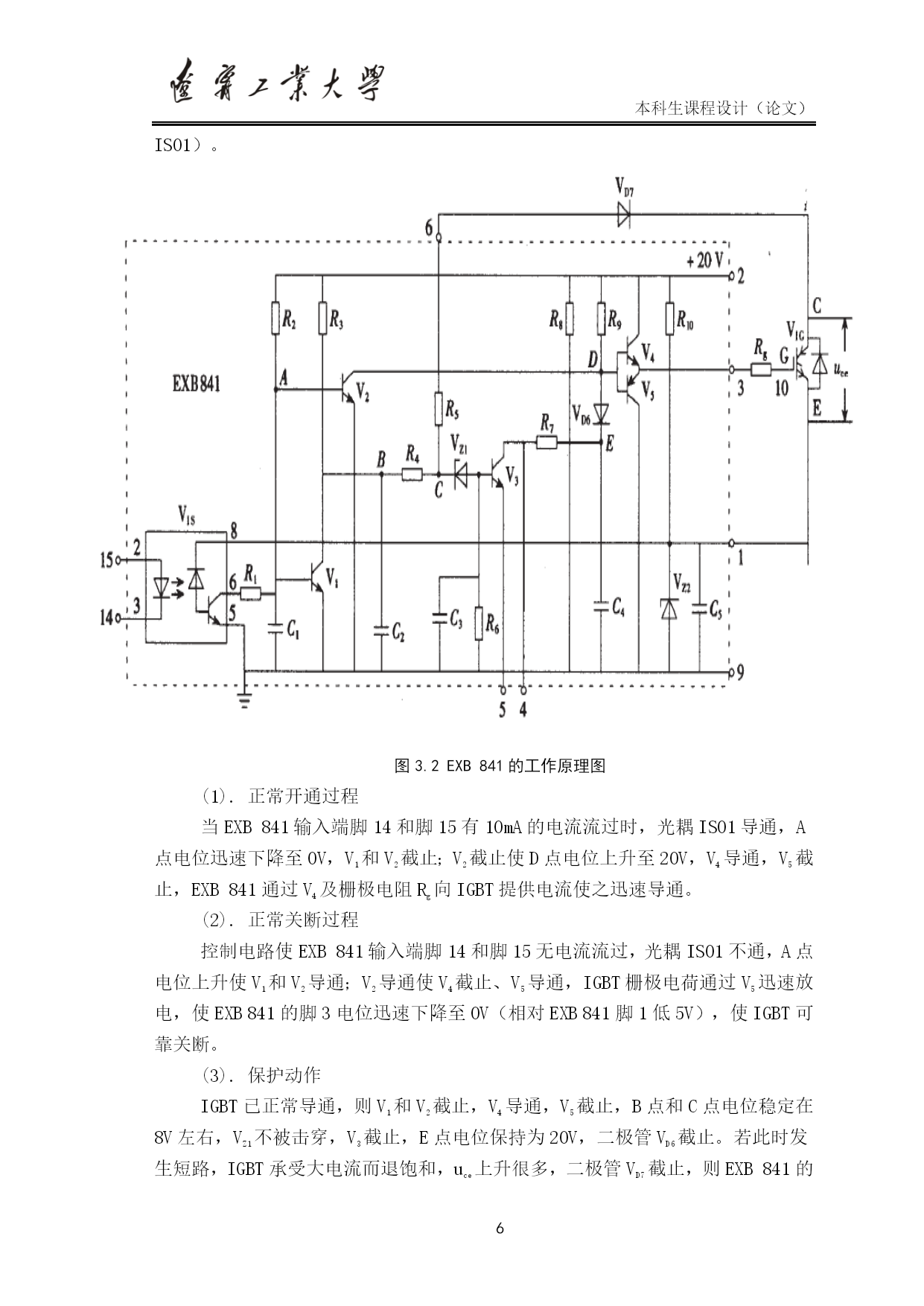

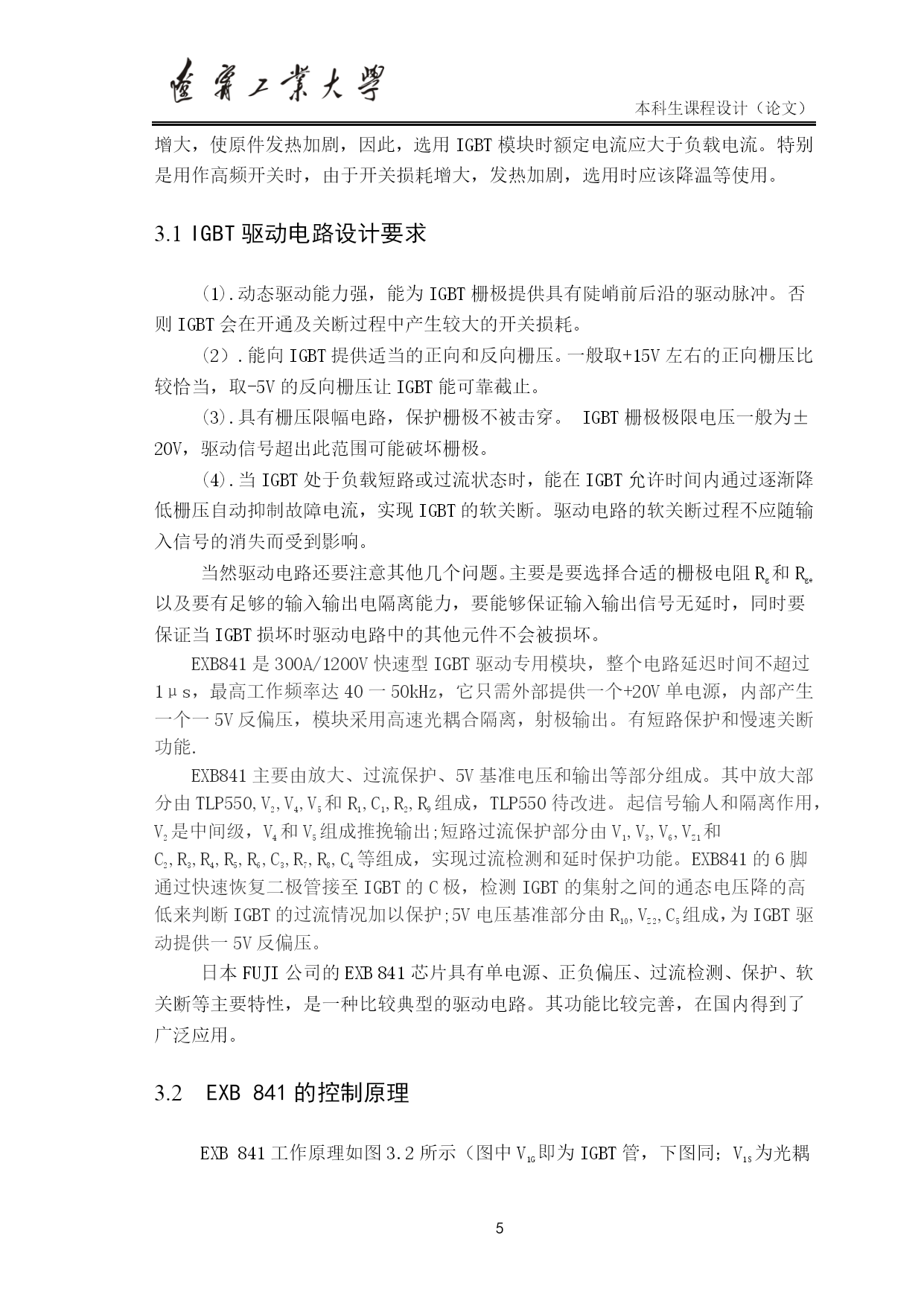

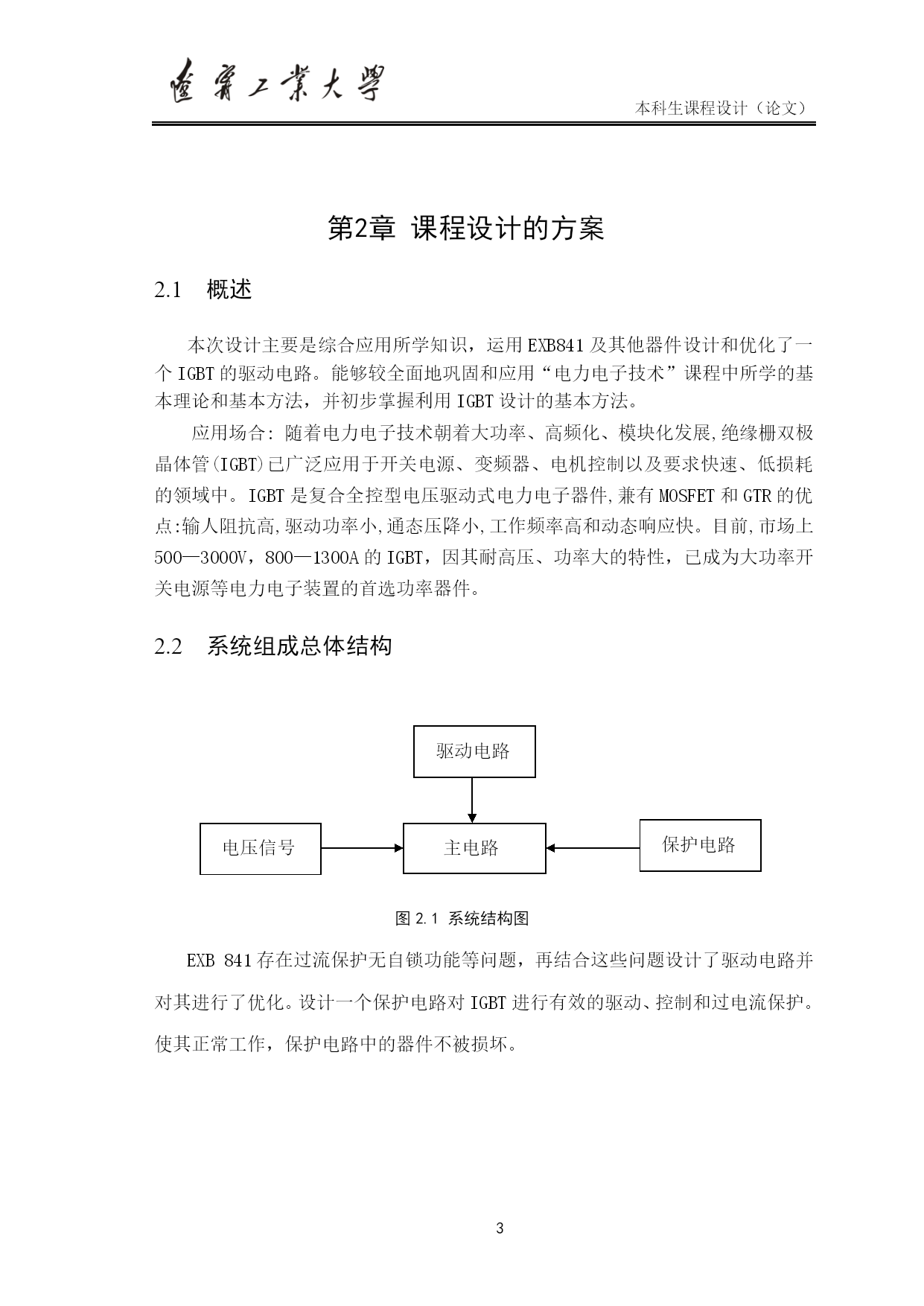

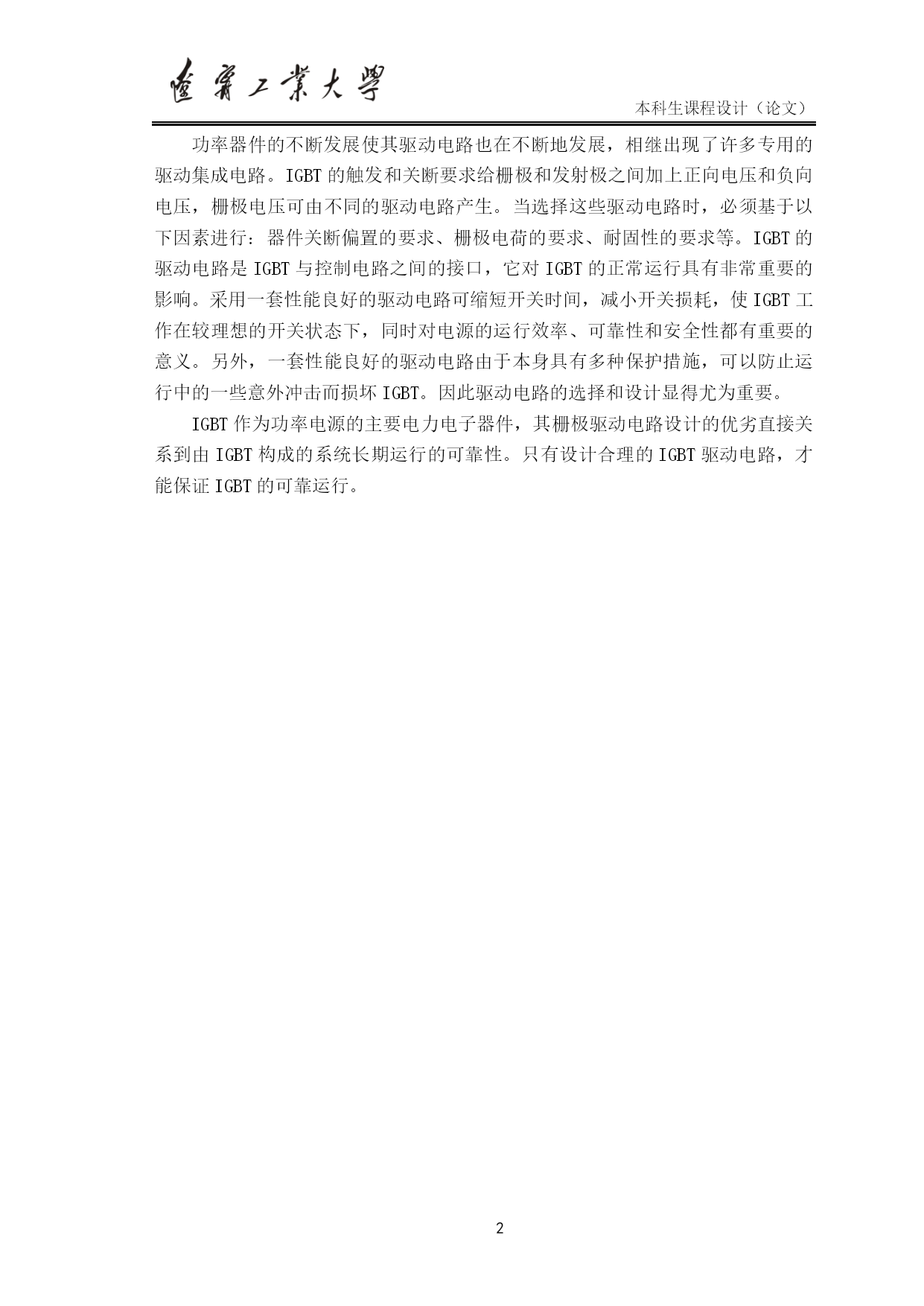

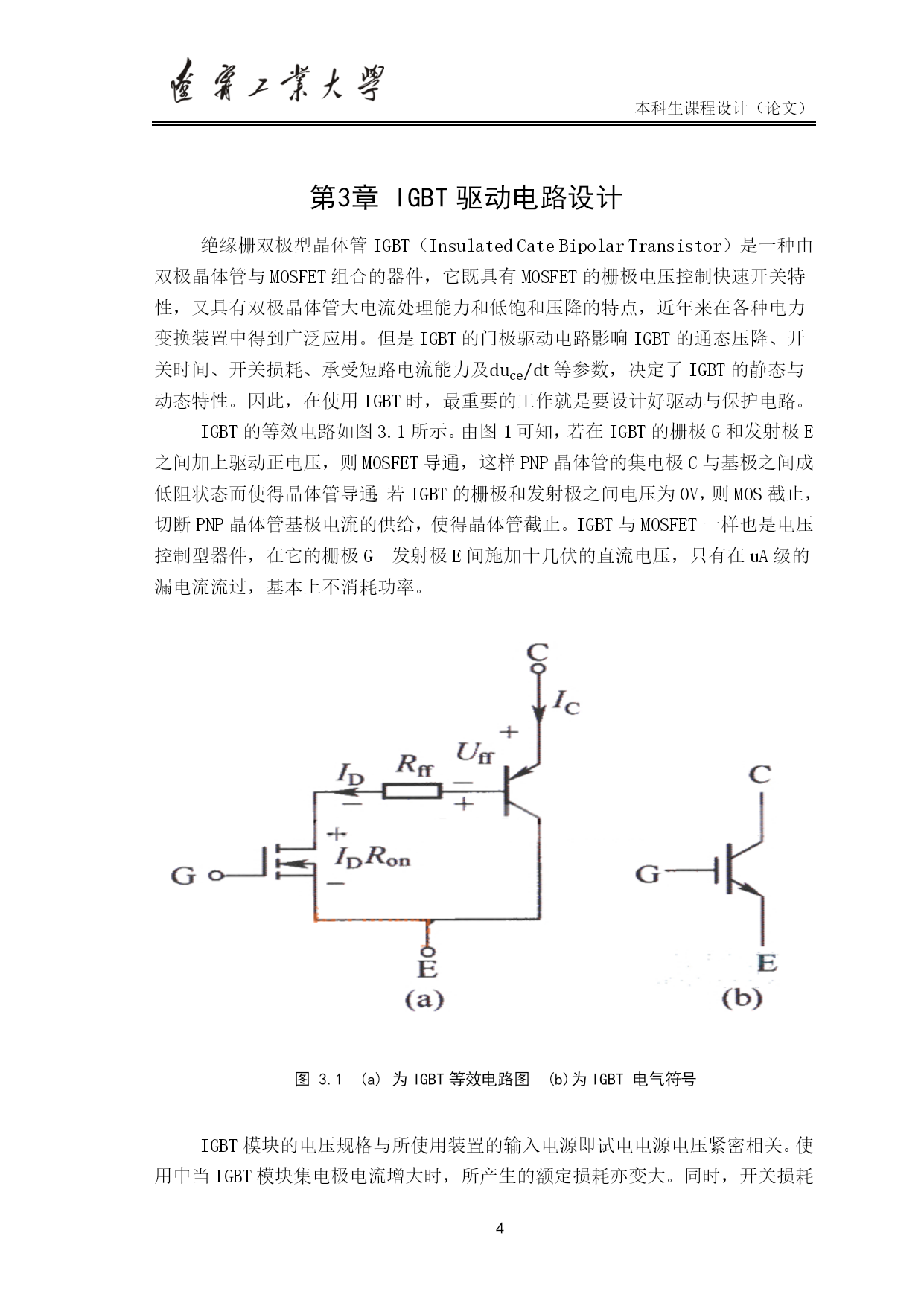

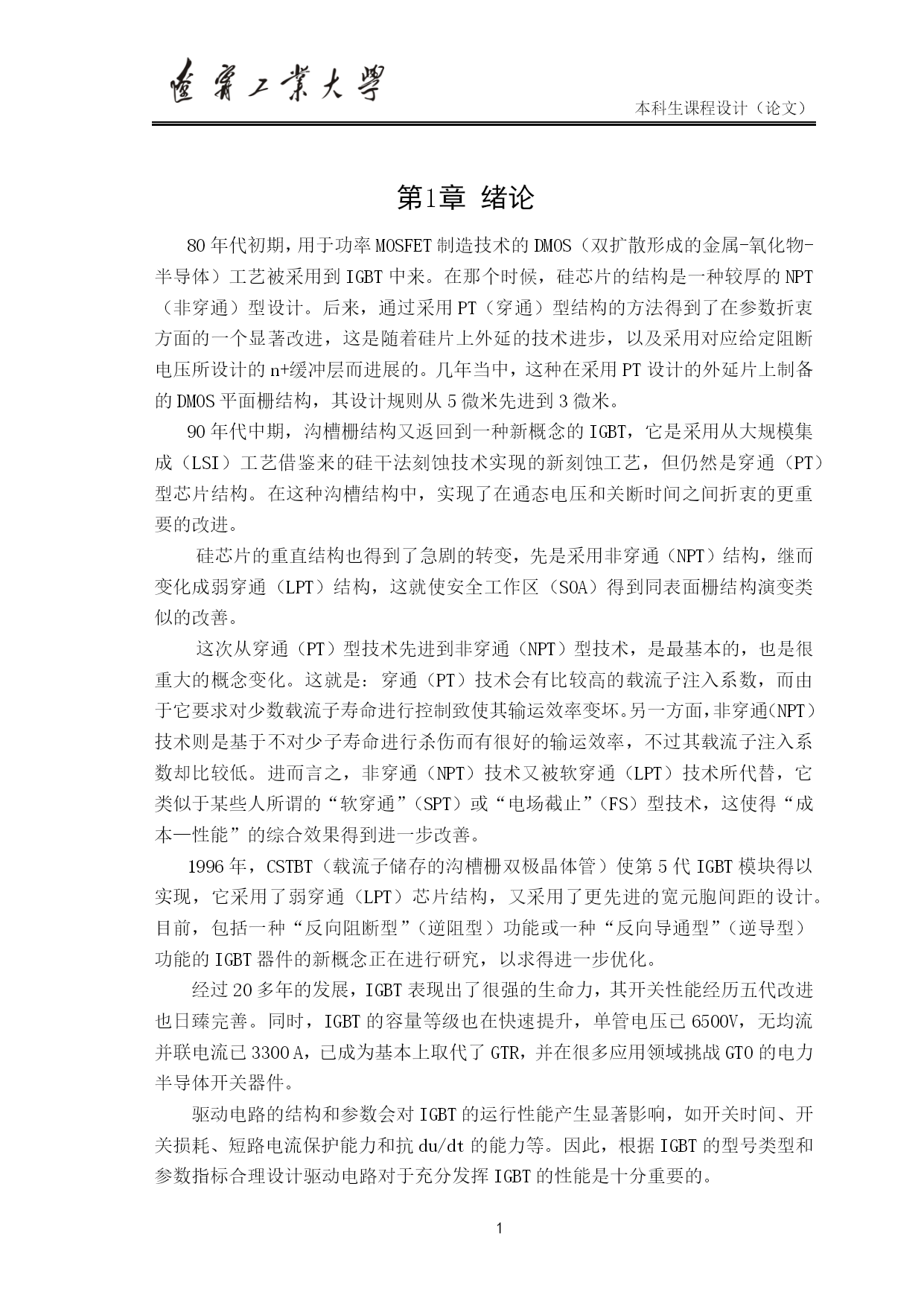

辽宁工业大学课程设计说明书（论文）辽宁工业大学电力电子技术课程设计（论文）题目：基于集成驱动电路的IGBT驱动电路设计院（系）：电气工程学院专业班级：自动化124班学号：学生姓名：指导教师：（签字）起止时间：2014.12.29-2015.01.09本科生课程设计（论文）PAGEIII课程设计（论文）任务及评语院（系）：电气工程学院教研室：自动化学号学生姓名专业班级自动化124课程设计（论文）题目基于集成驱动电路的IGBT驱动电路设计课程设计（论文）任务课题完成的功能：本课程设计利用集成驱动电路实现绝缘栅双极晶体管IGBT的驱动电路设计。设计任务及要求：（1）根据给出的绝缘栅双极晶体管IGBT的额定数据，利用集成驱动电路（如EXB841、M57962L等）实现IGBT的外围驱动电路设计。（2）要求为IGBT提供一定幅值的正反向栅极电压。（3）驱动电路要具有隔离输入、输出信号的功能。（4）要求控制好的前后沿陡度，控制好IGBT的开关损耗。（5）具有过电压保护和du/dt保护能力。（6）具有完善的短路保护能力。（7）撰写课程设计说明书（论文）。技术参数：绝缘栅双极晶体管IGBT的额定电压1200V，额定电流400A，最大开关频率20kHz，驱动电压+15V，关断电压-5V。进度计划（1）布置任务，查阅资料，确定系统的组成（2天）（2）对系统各组成部件进行功能分析（3天）（3）系统电气电路设计及调试设计（3天）（4）撰写、打印设计说明书及答辩（2天）指导教师评语及成绩平时：论文质量：答辩：总成绩：指导教师签字：年月日注：成绩：平时20%论文质量60%答辩20%以百分制计算摘要介绍了绝缘栅双极型晶体管IGBT（InsulatedCateBipolarTransistor）器件驱动电路设计的一般要求，对EXB841芯片的工作过程作了深入的分析，研究了EXB841对IGBT的开通和关断以及过流保护的原理，指出了用EXB841直接驱动IGBT时存在的问题和不足，主要是过流保护的阀值太高，关断不可靠及在软关断时没有对外部输入信号进行封锁。同时，提出了针对这些不足在设计驱动电路时应当采取的几种有效方法。最后，运用EXB841及其他器件设计和优化了一个IGBT的驱动电路，该驱动电路通试验证明能够有效地对IGBT器件进行驱动和过电流保护。关键词：绝缘栅双极型晶体管；EXB841；驱动电路目录TOC\o"1-3"\f\h\zHYPERLINK\l"_Toc408265309"第1章绪论PAGEREF_Toc408265309\h1HYPERLINK\l"_Toc408265310"第2章课程设计的方案PAGEREF_Toc408265310\h3HYPERLINK\l"_Toc408265311"2.1概述PAGEREF_Toc408265311\h3HYPERLINK\l"_Toc408265312"2.2系统组成总体结构PAGEREF_Toc408265312\h3HYPERLINK\l"_Toc408265313"第3章IGBT驱动电路设计PAGEREF_Toc408265313\h4HYPERLINK\l"_Toc408265314"3.1IGBT驱动电路设计要求PAGEREF_Toc408265314\h5HYPERLINK\l"_Toc408265315"3.2EXB841的控制原理PAGEREF_Toc408265315\h5HYPERLINK\l"_Toc408265316"3.3EXB841存在的不足与改进PAGEREF_Toc408265316\h7HYPERLINK\l"_Toc408265317"第4章基于EXB841驱动电路设计、优化PAGEREF_Toc408265317\h9HYPERLINK\l"_Toc408265318"4.1IGBT驱动电路及故障信号封锁电路设计PAGEREF_Toc408265318\h9HYPERLINK\l"_Toc408265319"4.2IGBT驱动电路优化PAGEREF_Toc408265319\h11HYPERLINK\l"_Toc408265320"第5章课程设计总结PAGEREF_Toc408265320\h13HYPERLINK\l"_Toc408265321"参考文献PAGEREF_Toc408265321\h1
