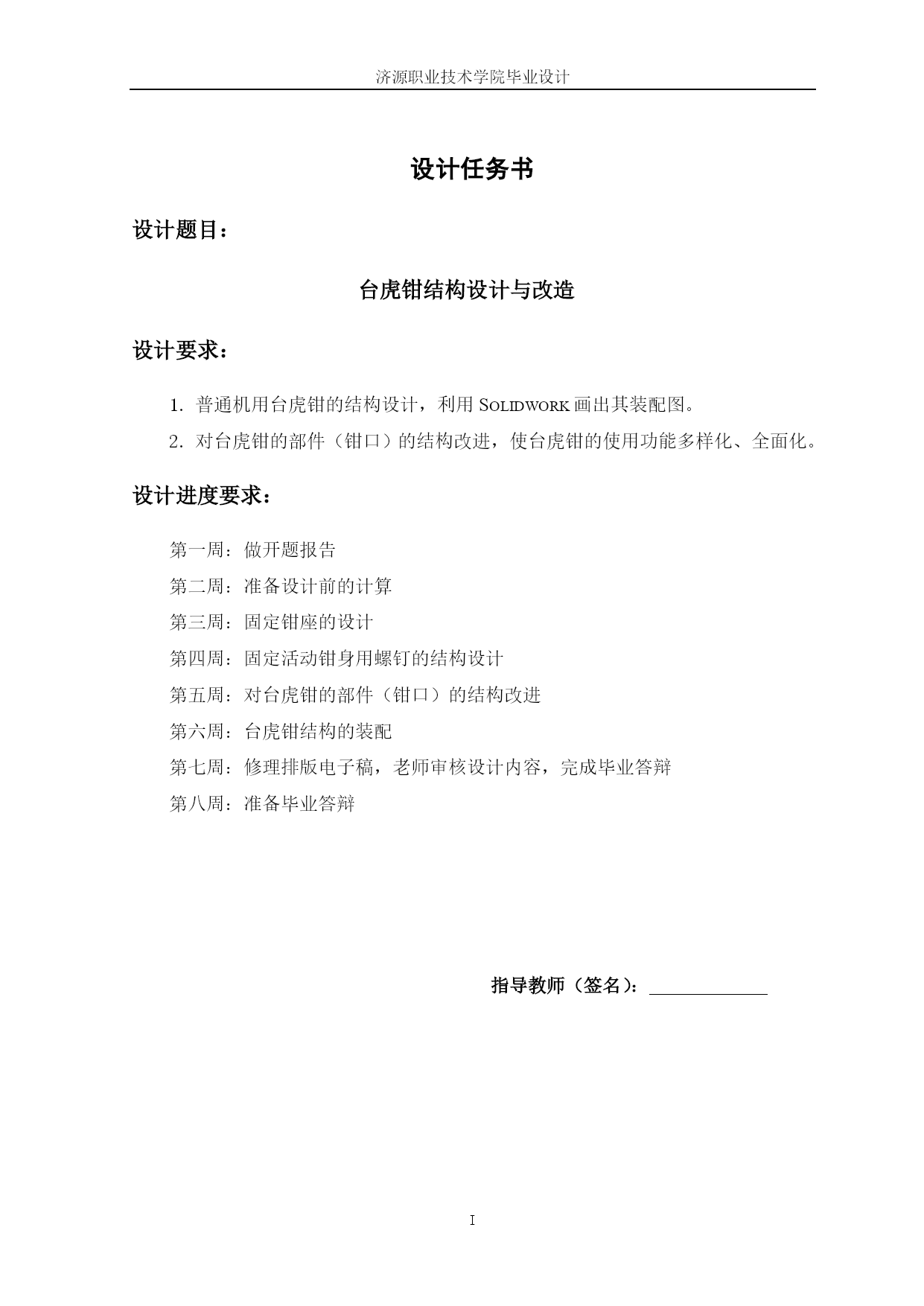

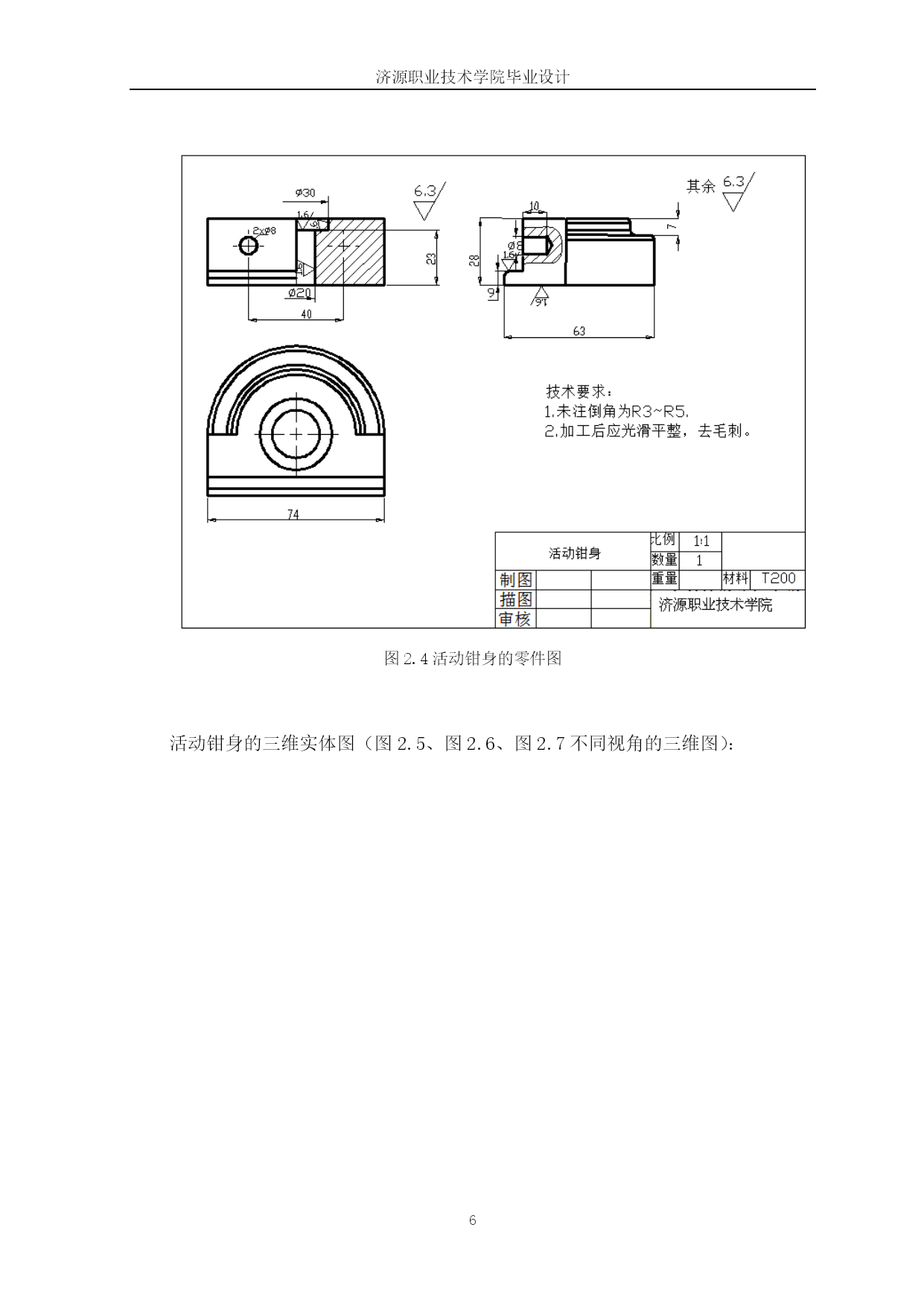

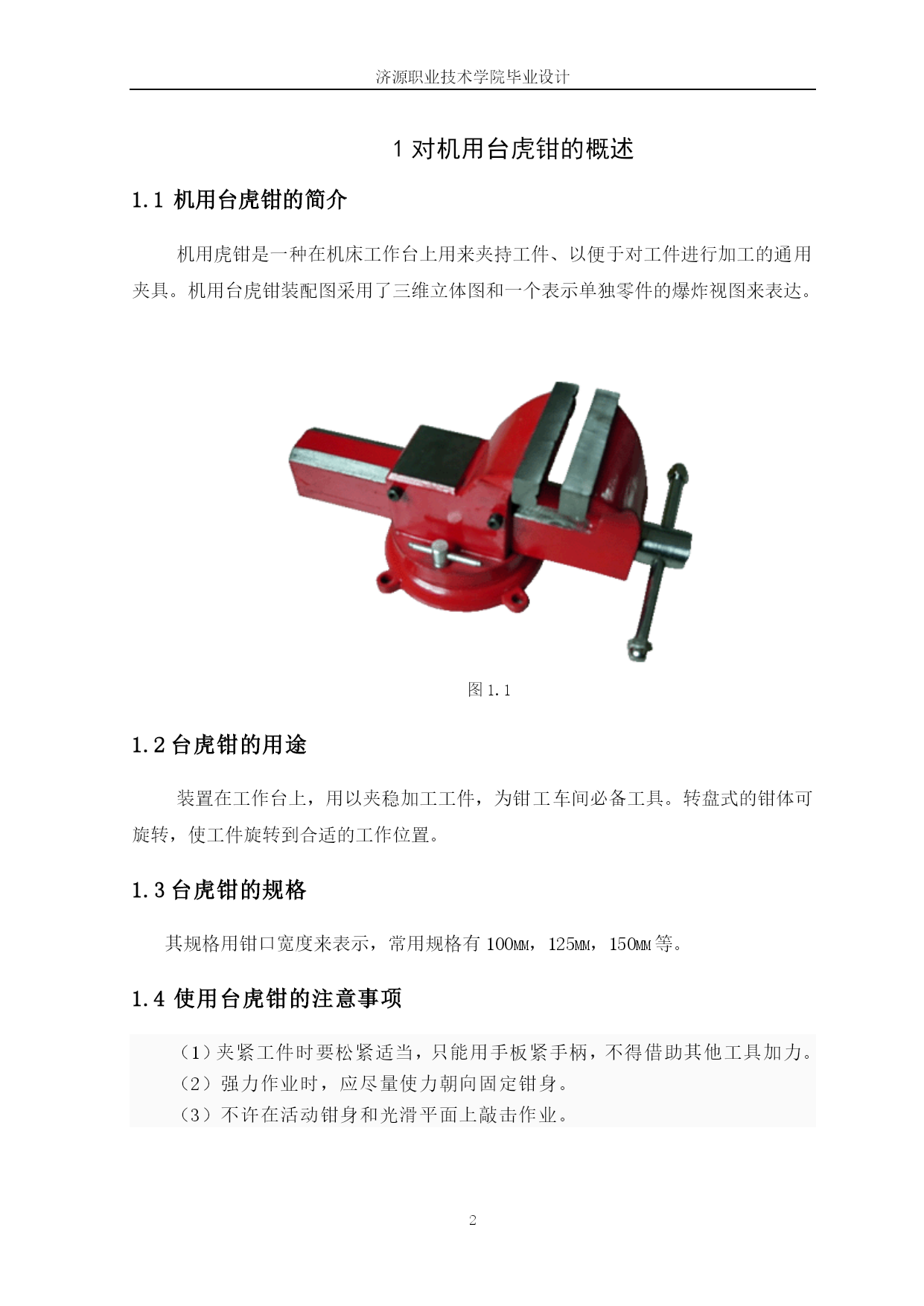

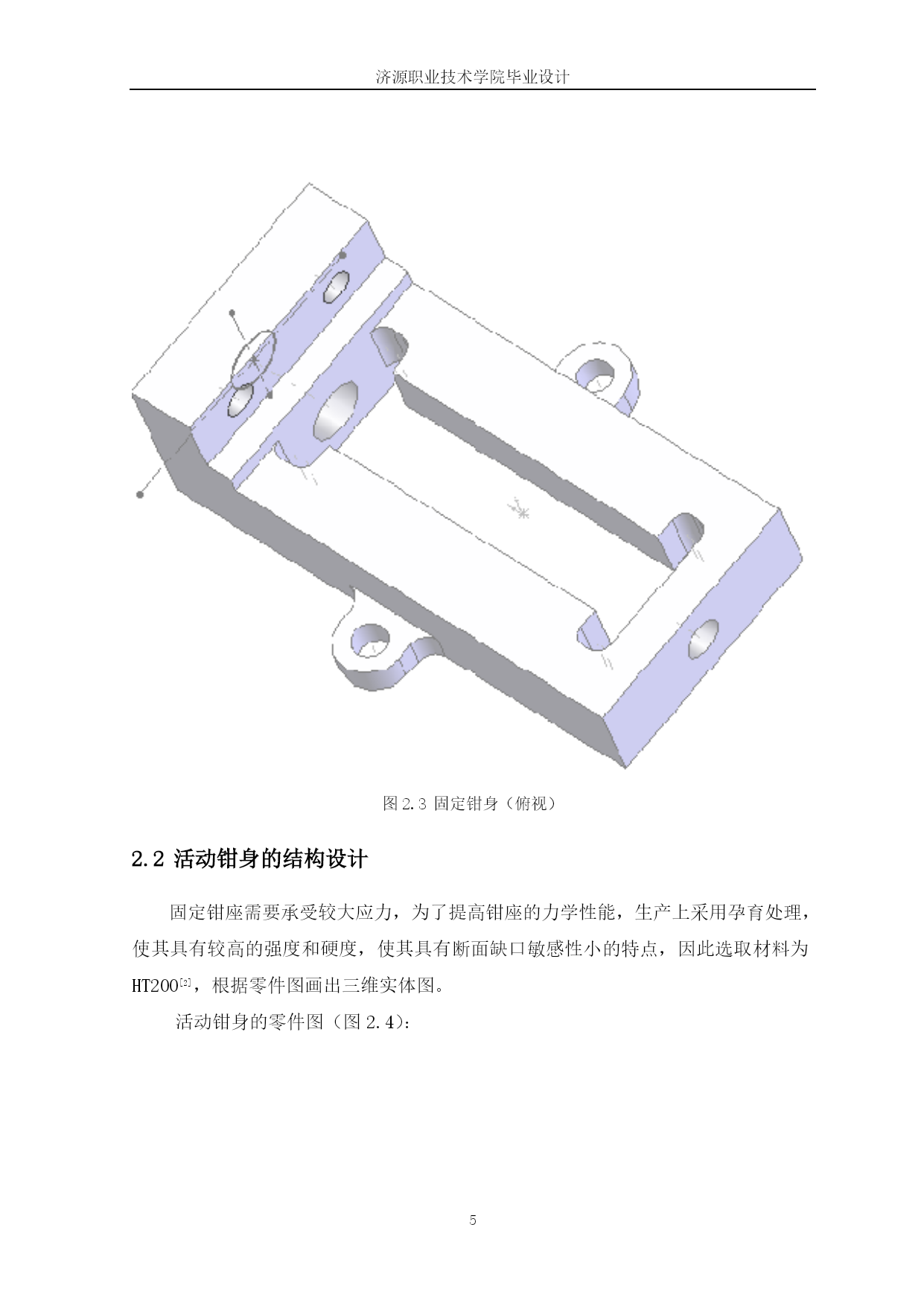

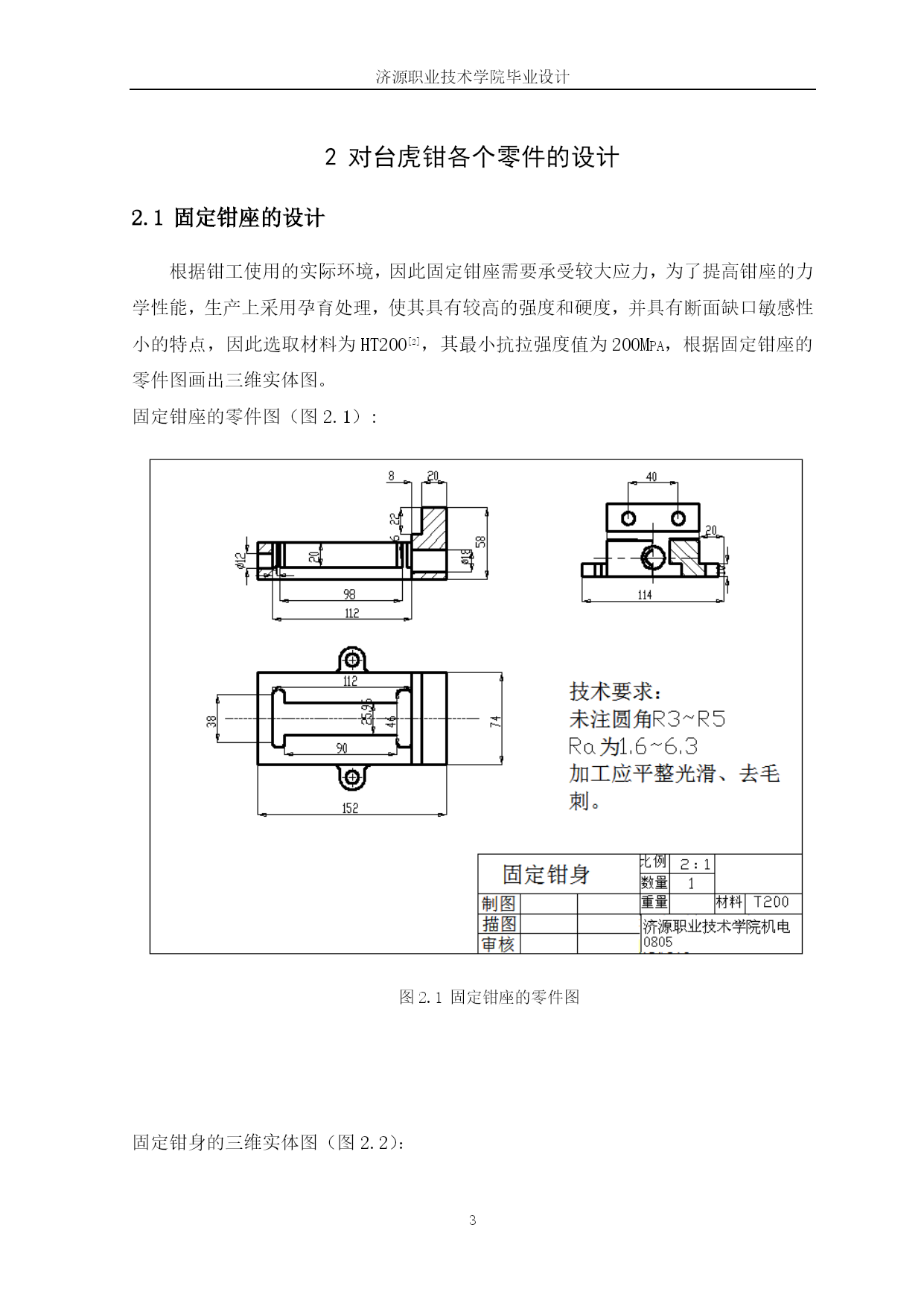

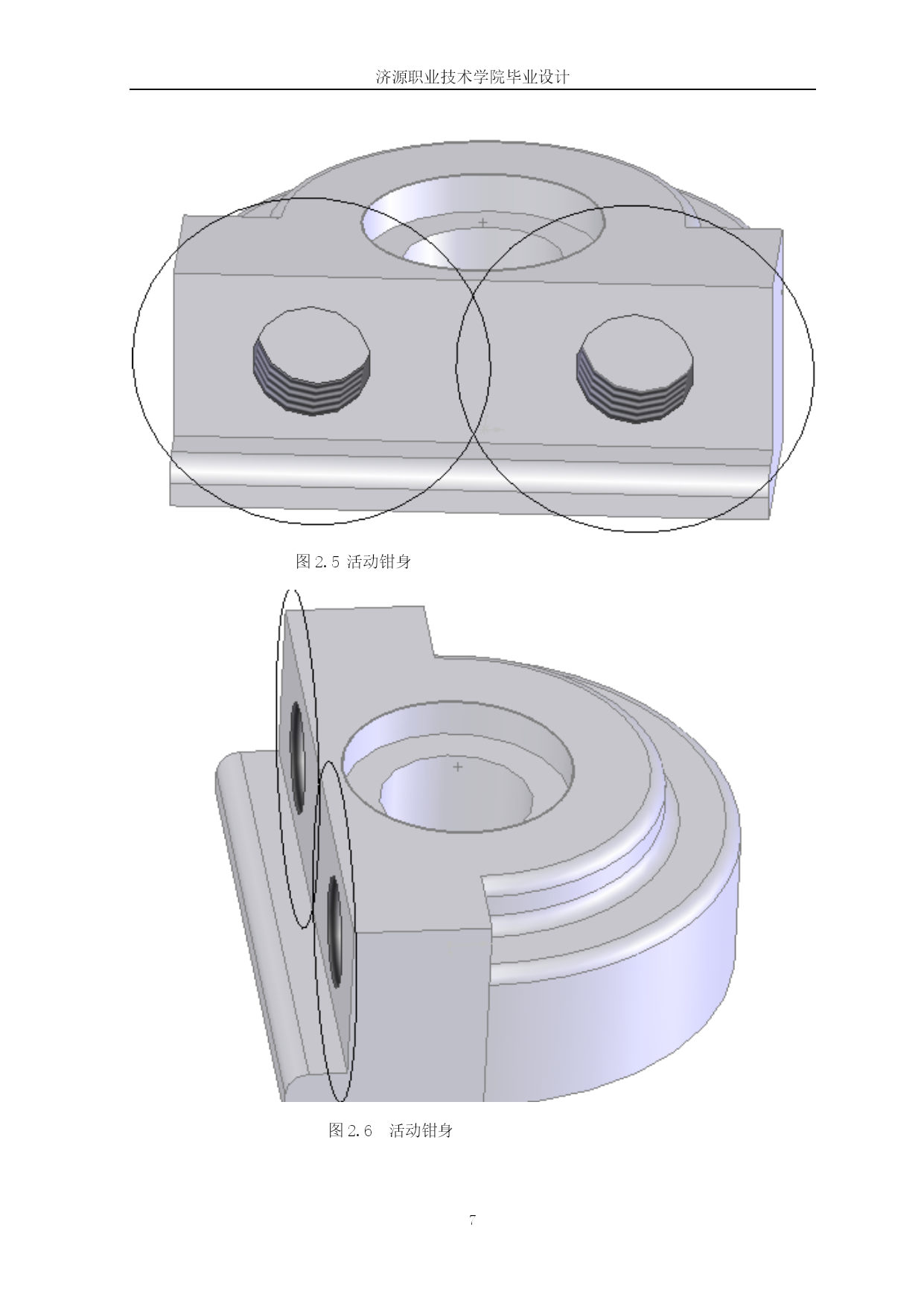

济源职业技术学院毕业设计PAGEII济源职业技术学院毕业设计题目台虎钳结构设计与改造系别机电工程系专业机电一体化技术班级机电0805姓名茹亚坤学号08010539指导教师苗雅丽日期2011年01月济源职业技术学院毕业设计设计任务书设计题目：台虎钳结构设计与改造设计要求：1.普通机用台虎钳的结构设计，利用Solidwork画出其装配图。2.对台虎钳的部件（钳口）的结构改进，使台虎钳的使用功能多样化、全面化。设计进度要求：第一周：做开题报告第二周：准备设计前的计算第三周：固定钳座的设计第四周：固定活动钳身用螺钉的结构设计第五周：对台虎钳的部件（钳口）的结构改进第六周：台虎钳结构的装配第七周：修理排版电子稿，老师审核设计内容，完成毕业答辩第八周：准备毕业答辩指导教师（签名）：摘要机械加工中，台虎钳是较为常见的装夹工具，它分机同和手用两种，都是利用两钳口作定位基准，靠丝扛、螺母传送机械力的原理进行工作的。台虎钳结构简单，装夹迅速。加工时省时省力，提高了加工效率、加工精度、产品质量。但是台虎钳也有其不足之处，如不能较好的装夹外形较为复杂和不规则工件。主要原因是台虎钳钳口是平直的，不适于装夹球形，特别是圆柱形工件。机加工时工件易位移，有时工件还会飞出机床台面。为此，特对台虎钳的钳口进行结构的改进设计，以满足其使用功能的要求，使其更加的实用化。普通台虎钳的主要功能是夹紧工件，以使加工方便、快捷。本论文利用普通台虎钳的特性，对其使用功能进行了拓展，如充当划线平台、绕制弹簧、校正小钢材等。使台虎钳的功能更加全面化。根据使用条件的不同，加工环境的不同，人们还会对台虎钳进行进一步的改进，会有越来越多不同的结构使台虎钳的使用功能多样化、全面化。关键词：台虎钳，夹紧，定位基准，实用化目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc279731821"摘要PAGEREF_Toc279731821\hIIHYPERLINK\l"_Toc279731822"目录PAGEREF_Toc279731822\h1HYPERLINK\l"_Toc279731823"2对台虎钳各个零件的设计PAGEREF_Toc279731823\h3HYPERLINK\l"_Toc279731824"2.1固定钳座的设计PAGEREF_Toc279731824\h3HYPERLINK\l"_Toc279731825"2.2活动钳身的结构设计PAGEREF_Toc279731825\h5HYPERLINK\l"_Toc279731826"2.3方块螺母的结构设计PAGEREF_Toc279731826\h8HYPERLINK\l"_Toc279731827"2.4钳口板的结构设计PAGEREF_Toc279731827\h10HYPERLINK\l"_Toc279731828"2.5固定钳口板用螺钉的结构设计PAGEREF_Toc279731828\h12HYPERLINK\l"_Toc279731829"3固定活动钳身用螺钉的结构设计PAGEREF_Toc279731829\h14HYPERLINK\l"_Toc279731830"3.1螺母M10的选择设计PAGEREF_Toc279731830\h15HYPERLINK\l"_Toc279731831"3.2销的选择设计PAGEREF_Toc279731831\h16HYPERLINK\l"_Toc279731832"3.3螺杆的结构设计PAGEREF_Toc279731832\h17HYPERLINK\l"_Toc279731833"3.4螺杆的强度校核计算PAGEREF_Toc279731833\h19HYPERLINK\l"_Toc279731834"3.5垫片的选择设计PAGEREF_Toc279731834\h20HYPERLINK\l"_Toc279731835"4钳口的设计PAGEREF_Toc279731835\h21HYPERLINK\l"_Toc279731836"4.2V形钳口的分析PAGEREF_Toc279731836\h23HYPERLINK\l"_Toc279731837"4.3V形钳口的选择设计PAGEREF_Toc279731837\h24HYPERLINK\l"_Toc279731
