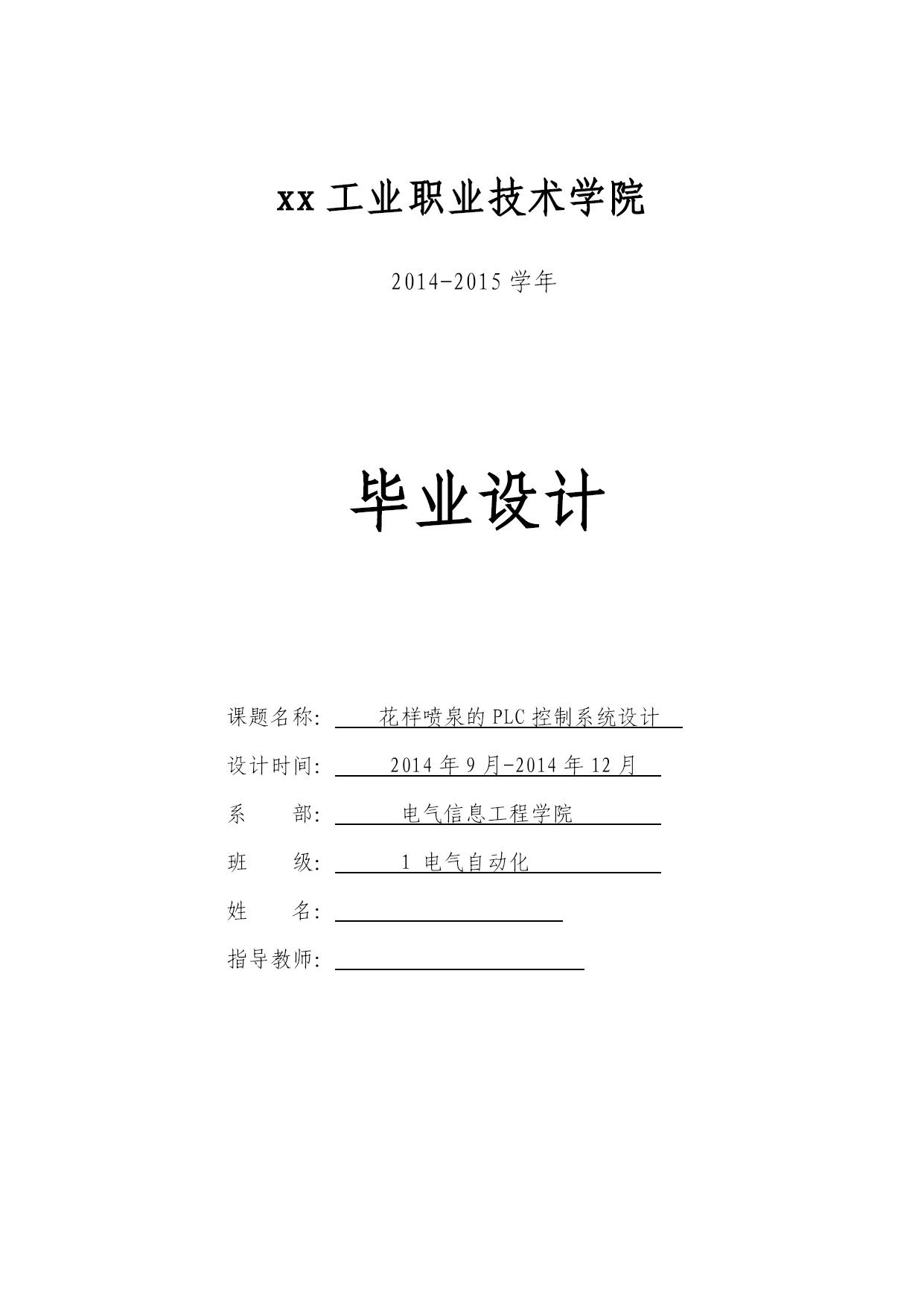

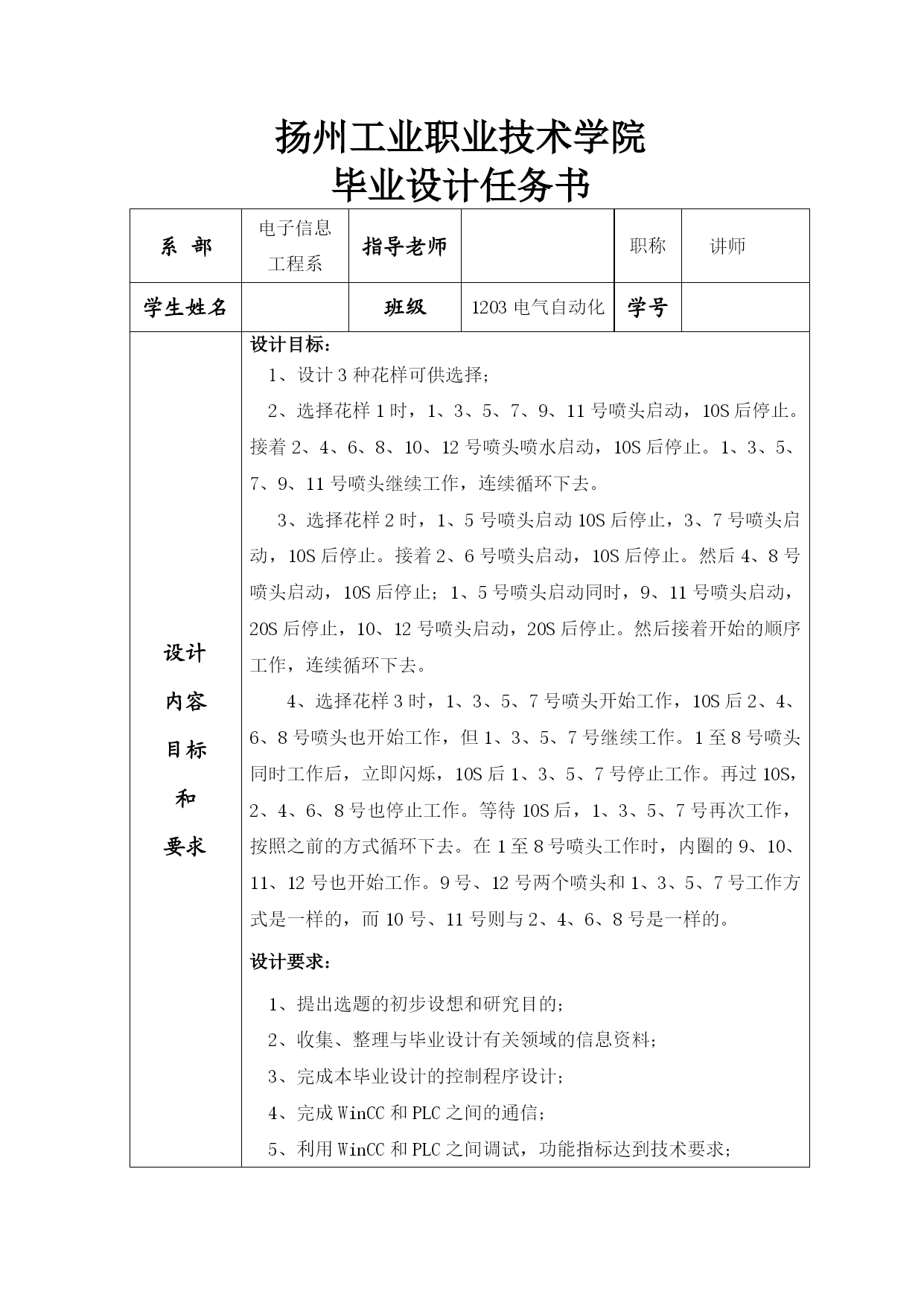

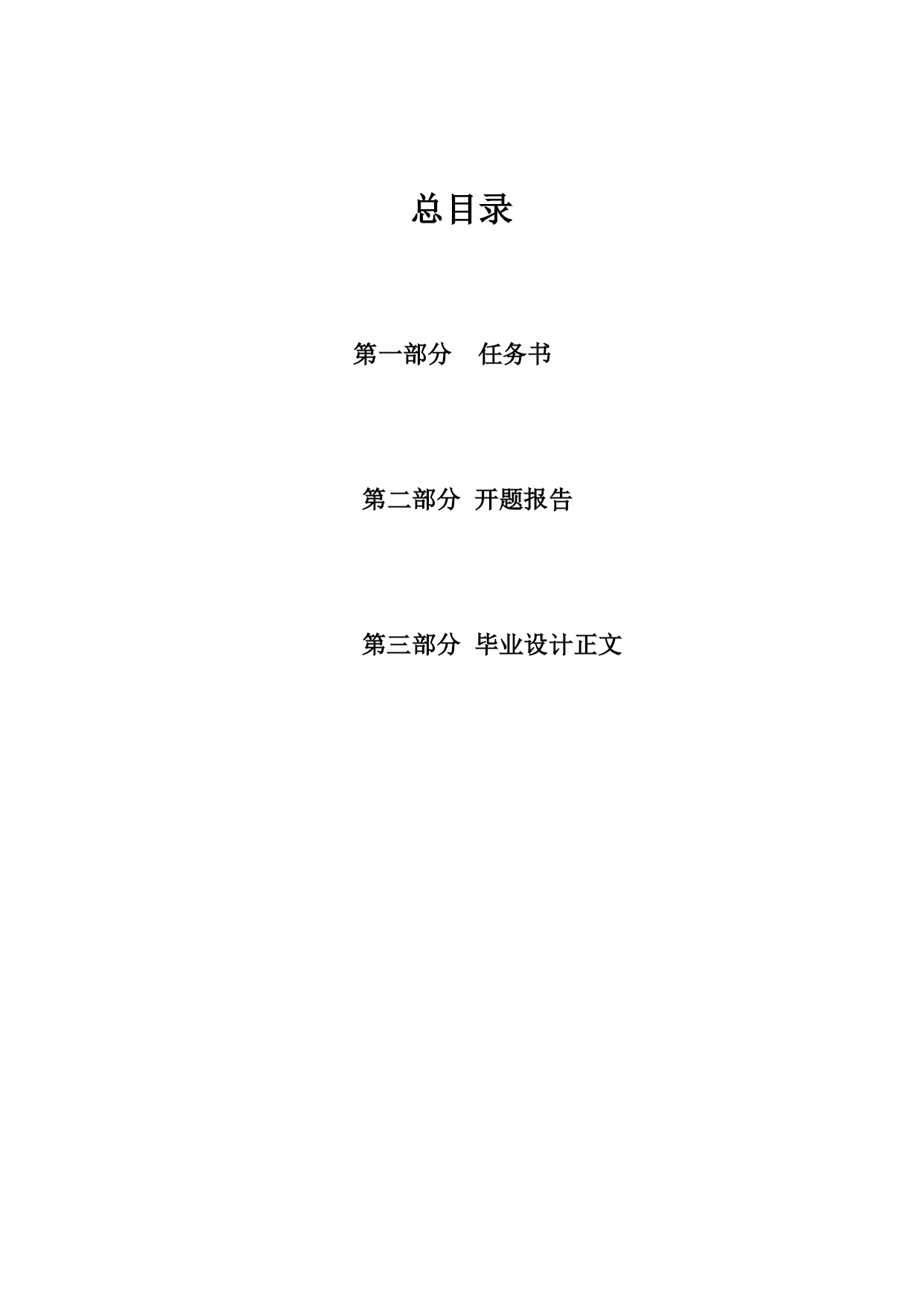

xx工业职业技术学院2014-2015学年毕业设计课题名称：花样喷泉的PLC控制系统设计设计时间：2014年9月-2014年12月系部：电气信息工程学院班级：1电气自动化姓名：指导教师：总目录第一部分任务书第二部分开题报告第三部分毕业设计正文第一部分任务书扬州工业职业技术学院毕业设计任务书系部电子信息工程系指导老师职称讲师学生姓名班级1203电气自动化学号设计内容目标和要求设计目标：1、设计3种花样可供选择；2、选择花样1时，1、3、5、7、9、11号喷头启动，10S后停止。接着2、4、6、8、10、12号喷头喷水启动，10S后停止。1、3、5、7、9、11号喷头继续工作，连续循环下去。3、选择花样2时，1、5号喷头启动10S后停止，3、7号喷头启动，10S后停止。接着2、6号喷头启动，10S后停止。然后4、8号喷头启动，10S后停止；1、5号喷头启动同时，9、11号喷头启动，20S后停止，10、12号喷头启动，20S后停止。然后接着开始的顺序工作，连续循环下去。4、选择花样3时，1、3、5、7号喷头开始工作，10S后2、4、6、8号喷头也开始工作，但1、3、5、7号继续工作。1至8号喷头同时工作后，立即闪烁，10S后1、3、5、7号停止工作。再过10S，2、4、6、8号也停止工作。等待10S后，1、3、5、7号再次工作，按照之前的方式循环下去。在1至8号喷头工作时，内圈的9、10、11、12号也开始工作。9号、12号两个喷头和1、3、5、7号工作方式是一样的，而10号、11号则与2、4、6、8号是一样的。设计要求：1、提出选题的初步设想和研究目的；2、收集、整理与毕业设计有关领域的信息资料；3、完成本毕业设计的控制程序设计；4、完成WinCC和PLC之间的通信；5、利用WinCC和PLC之间调试，功能指标达到技术要求；6、根据毕业设计内容进行设计、编程、运行，形成符合学校规定的毕业设计书面文档。具体内容：1、深入了解和分析花式喷泉的工艺条件和控制要求。2、确定I/O设备。根据花式喷泉控制系统的功能要求，确定系统所需的输入、输出设备。常用的输入设备有按钮、选择开关等，常用的输出设备有指示灯等。3、根据I/O点数选择合适的PLC类型。4、分配I/O点，分配PLC的输入输出点，编制出输入输出分配表或输入输出端子的接线图。5、设计花式喷泉系统的梯形图程序，根据工作要求设计出周密完整的梯形图。6、程序，这是整个花式喷泉系统设计的核心工作。7、将程序输入PLC进行软件测试，查找错误，使系统程序更加善。教研室审核系部审核第二部分开题报告扬州工业职业技术学院电气信息工程学院毕业设计（论文）开题报告书（表1）学生姓名专业电气自动化班级1203电气学号1205010337题目花样喷泉的PLC控制系统设计指导教师职称讲师学位学士题目类别□工程设计□基础研究■应用研究□其它【课题的内容与要求】内容：1、控制系统为花样喷泉控制系统。2、该系统的花样有2种。3、运行时，要按照之前设置好的方案进行。4、编程时要尽量考虑到实际操作的简单与后期维护的方便。编程时思路要清晰。要求：提出选题的初步设想和研究目的。2、收集、整理与毕业设计有关领域的信息资料。3、完成本毕业设计的控制程序设计。4、完成WinCC和PLC之间的通信。5、利用WinCC和PLC之间调试，功能指标达到技术要求。6、根据毕业设计内容进行设计、编程、运行，形成符合学校规定的毕业设计书面文档。【前言】随着我国经济文化不断的加速发展，物质生活水平的提高促使着人们迫切的追求更高的生活享受，花样喷泉可以在人们周围随处可见，比如广场、大厦、小区、公园等。花样喷泉是人造小气候，在炎热的夏日可以起到增湿和降温的作用：也为水体充氧，有利于水体增加自净能力，起到防止水体黑臭的作用。针对广场等人群众多的公共场合，设计一个可供人们休闲、观赏的小型喷泉，以满足人们的需要。【预期的效果及指标】1、完成花样喷泉相关资料搜集、实践调研2、完成PLC的选型3、完成其输入/输出的分析4、完成硬件组态及编程元件地址分配5、完成WinCC的仿真调试6、要做到操作简单、实用【进度安排】2014年09月20日─2014年10月30日选题、调研、收集资料2014年10月31日─2014年11月30日论证、开题2014年12月1日─2014年12月25日设计（写作初稿）2014年12月26日─2014年12月30日修改、定稿、打印【参考文献】
